Кольцевая шестерня ступицы колеса Hande HDZ300 81351110021

81351110021 Держатель кольцевой шестерни — редуктор ступицы колеса для осей Shacman Hande HDZ300

1. Обзор продукта

Держатель зубчатого венца удерживает внутреннее зубчатое кольцо внутри редуктора ступицы колеса. Он крепится болтами к корпусу оси и обеспечивает точку реакции планетарных шестерен. Если водило прогибается или смещается, коронная шестерня перемещается, зазор в зацеплении открывается, а конец колеса скулит, стучит и выходит из строя.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком компонентов тяжелых грузовиков и осей для дистрибьюторов и автосервисов Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

Наш держатель кольцевой шестерни 81.35111.0021 заменяет оригинальный кронштейн Hande 81.35114.0019 . Подходит для мостов с двухступенчатым редуктором Hande HDZ300 на Shacman F3000, X3000, F2000, M3000 , а также на грузовиках Камаз и Урал с мостами HDZ300. Сопряжено с внутренним зубчатым кольцом 81.35111.0021 (Z=56).

Выбор этого водила означает выбор жесткой опоры зубчатого венца при полной крутящей нагрузке — чтобы зацепление оставалось правильным, а конец колеса работал бесшумно.

2. Подробная информация о продукте

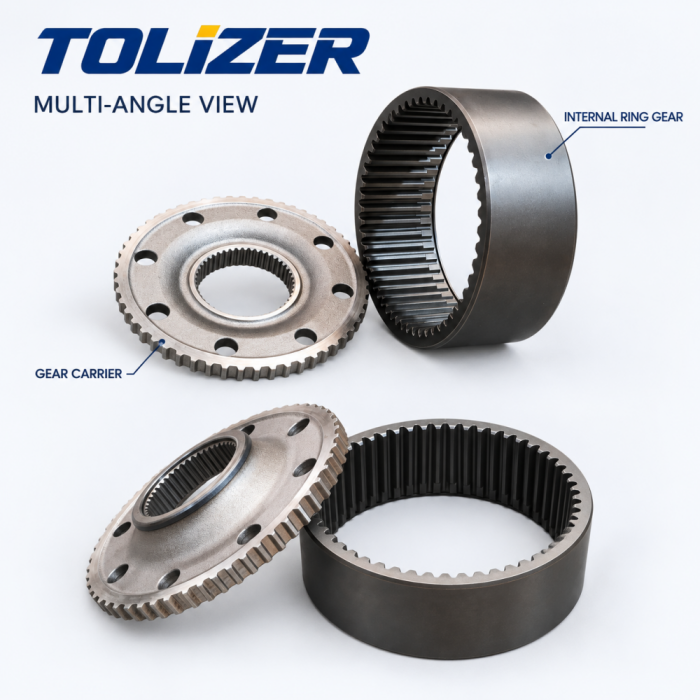

Детальное изображение продукта:

Обработка поверхности: Высокопрочная легированная сталь. Монтажный фланец и седло зубчатого венца прецизионно отшлифованы. Защитное покрытие для хранения.

Производственный процесс: Кованая или литая легированная сталь, фланцы, отверстия и отверстия для болтов обработаны на станке с ЧПУ. Посадочная поверхность отшлифована, чтобы коронная шестерня оставалась квадратной. Проверяется плоскостность, диаметр отверстия и положение отверстий для болтов.

Структурная схема: круглый монтажный фланец, внутреннее посадочное отверстие для коронной шестерни, центральное отверстие для полуоси и солнечной шестерни, отверстия под болты для крепления корпуса оси.

Положение установки: Устанавливается внутри редуктора ступицы колеса на оси картера оси. Удерживает внутреннюю коронную шестерню неподвижной, в то время как внутри нее вращаются планетарные шестерни. Закрыт торцевой крышкой редуктора ступицы.

3. Технические характеристики

• Название продукта: Держатель кольцевой шестерни/кронштейн кольцевой шестерни
• Основной номер модели: 81.35111.0021
• Номер детали кронштейна: 81.35114.0019
• Парное зубчатое кольцо: 81.35111.0021 (Z=56)
• Материал: ковка или литье из высокопрочной легированной стали.
• Применение: двухступенчатый редуктор Hande HDZ300.
• Положение оси: Средний и задний мост
• Комплектация автомобиля: Shacman F3000, X3000, F2000, M3000; Камаз; Урал с мостами HDZ300
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное от влаги и ударов.


4. Особенности и преимущества продукта

Принцип продукта: Солнечная шестерня приводит в движение планетарные шестерни. Планетарные шестерни входят в зацепление с неподвижной внутренней коронной шестерней и вращаются внутри нее, приводя в движение ступицу колеса на пониженной скорости и с увеличенным крутящим моментом. Водило жестко удерживает коронную шестерню напротив картера оси. Если водило прогибается, коронная шестерня смещается, зазор в зацеплении открывается, а конец колеса свистит и стучит.

• Высокопрочная легированная сталь: выдерживает реактивный момент планетарной передачи при полной нагрузке на ось. Низкосортные водила прогибаются и позволяют коронной шестерне смещаться.
• Посадочная поверхность с прецизионной шлифовкой: отшлифована ровно, чтобы внутренняя коронная шестерня располагалась под прямым углом. Неплоское седло искажает зубчатый венец и меняет зацепление по окружности.
• Прямая установка OEM: Расположение болтов, диаметр отверстия и геометрия фланца соответствуют оригинальному кронштейну Hande 81.35114.0019. Никакой механической обработки не требуется.
• В сочетании с правильной кольцевой шестерней: предназначен для удержания внутренней кольцевой шестерни Z=56 в точном положении для правильного планетарного зацепления.
• Стандарты качества: сертифицирован ISO 9001. Каждый держатель проверяется на предмет плоскостности фланца, диаметра отверстия и положения болтовых отверстий.
• Преимущество Tolizer: в отличие от держателей других производителей с непостоянной плоскостностью, которая деформирует зубчатый венец, наш водило проверяется на плоскостность на предмет правильной посадки.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Ослабьте колесные гайки. Поднимите ось, поддержите домкратами. Снимите колесо и шину.
2. Слив масла из ступицы: Снимите сливную пробку в нижней части редуктора ступицы. Слить масло.
3. Снимите торцевую крышку: Открутите торцевую крышку от редуктора ступицы. Снимите колпачок.
4. Снимите кронштейн держателя: Отвинтите кронштейн от картера моста. Снимите водило и внутреннюю коронную шестерню.
5. Осмотр: Проверьте зубья коронной шестерни на предмет износа или поломки. Проверьте посадочную поверхность держателя на плоскостность и отверстия для болтов на удлинение.
6. Установите новое водило: Поместите коронную шестерню в новое водило 81.35114.0019. Обеспечьте квадратную посадку. Установите водило и кольцо в редуктор ступицы.
7. Закрепление: Установите болты несущей части, затяните их крест-накрест. Убедитесь, что кольцевая шестерня жесткая и не переключается вручную.
8. Соберите и проверьте: Установите планетарные шестерни, водило, ступичный редуктор. Проверьте зазор между планетарными шестернями и коронной шестерней.
9. Заполнение и проверка: Залейте в ступицу подходящее масло. Установите колесо на место, опустите автомобиль и затяните гайки крепления колеса. Проведите дорожное испытание и прислушайтесь к шуму со стороны колес. Проверьте наличие утечек.

6. Сценарии применения

• Обслуживание ступицы колеса Shacman F3000/X3000/F2000/M3000: Замените держатель, если посадочная поверхность изношена, отверстия под болты удлинены или держатель треснул под перегрузкой.
• TONLY Mining and Construction: Эксплуатация с высокими нагрузками создает нагрузку на перевозчика. Высокопрочная легированная сталь выдерживает реактивный момент.
• Камаз и Урал с мостами Hande: Прямая замена оригинальному кронштейну Hande.
• Техническое обслуживание автопарка: Товар на складе. Проверяйте водило всякий раз, когда разбирают ступичный редуктор для проверки кольцевой шестерни или планетарной передачи.
• Дистрибьюторы: Мы поставляем держатели венцов, внутренние зубчатые кольца, планетарные шестерни и детали колесных редукторов для Shacman, TONLY, SINOTRUK, LiuGong и FAW.

Диагностическое примечание: Следите за: Визгом, исходящим от конца колеса, поднимающегося с увеличением скорости — изгиб водила, смещение зубчатого венца, раскрытие сетки. Ритмичный стук под нагрузкой — коронная шестерня перемещается по опорному седлу при реверсе крутящего момента. Металлические частицы в масле ступицы — переключение зубчатого венца, концентрированный контакт зубьев. Трещины в отверстиях под болты крепления корпуса — немедленно заменить. Невозможно установить правильный зазор зацепления после повторной сборки — седло водила деформировано или коронная шестерня не квадратная.

Перед заменой водила проверьте: Во-первых, состояние внутренней коронной шестерни — если зубья изношены или имеют выбоины, замените коронную шестерню и водило в комплекте. Во-вторых, болты крепления держателя — если они растянуты или отверстия удлинены, держатель не сможет надежно зафиксироваться. При необходимости отремонтируйте резьбу корпуса оси.

7. Преимущества для клиентов

• Жесткая опора кольцевой шестерни: высокопрочная легированная сталь выдерживает реактивный момент, сохраняя квадратную форму кольцевой шестерни при полной нагрузке.
• Седло с прецизионной шлифовкой: плоская посадочная поверхность удерживает внутреннюю кольцевую шестерню прямоугольной, обеспечивая правильный зазор в зацеплении.
• Устранение шума со стороны колес: правильное расположение зубчатого венца восстанавливает планетарное зацепление, устраняя визг и стук.
• Сокращение времени простоя: непосредственная установка OEM с подходящим расположением болтов, отверстием и фланцем — без механической обработки.
• Межбрендовая совместимость: подходит для Shacman F3000, X3000, F2000, M3000, КамАЗ, Урал с мостами HDZ300.
• Комплексный поиск: помимо держателей зубчатого венца, Tolizer поставляет детали головки блока цилиндров , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубы , системы охлаждения двигателя , систему смазки , электрические детали двигателя , комплекты прокладок двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы и компоненты гидравлической системы для Shacman, TONLY, Автомобили SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарков и клиентов послепродажного обслуживания китайских марок тяжелых грузовиков, в том числе для внедорожной и горнодобывающей техники, по всему миру.

Свяжитесь с Tolizer сегодня, чтобы обеспечить поставку держателя зубчатого венца.
