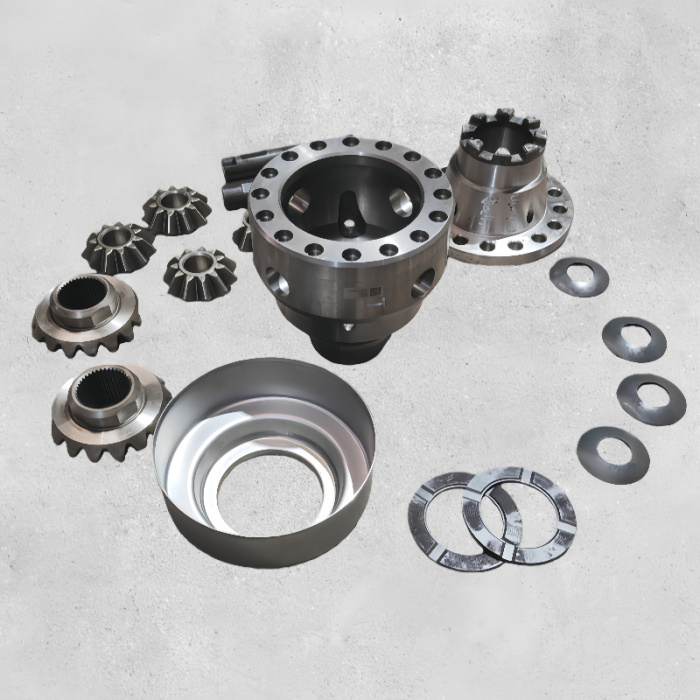

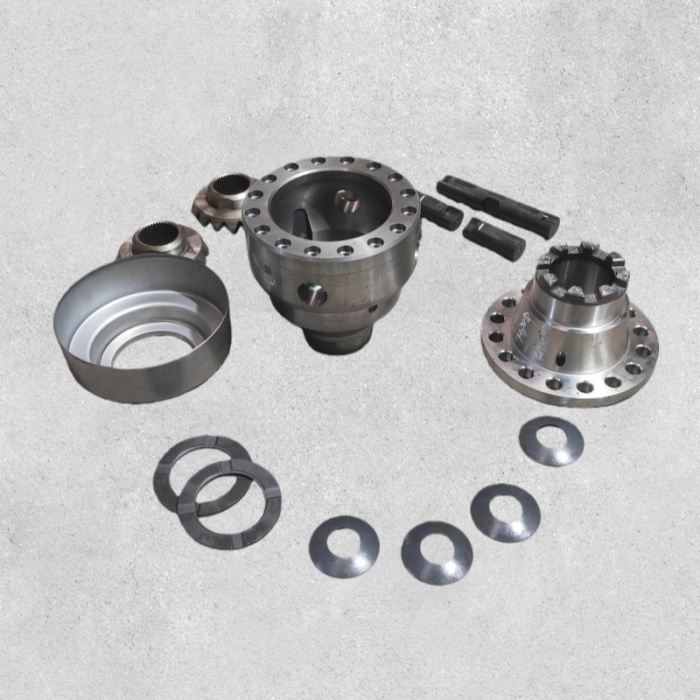

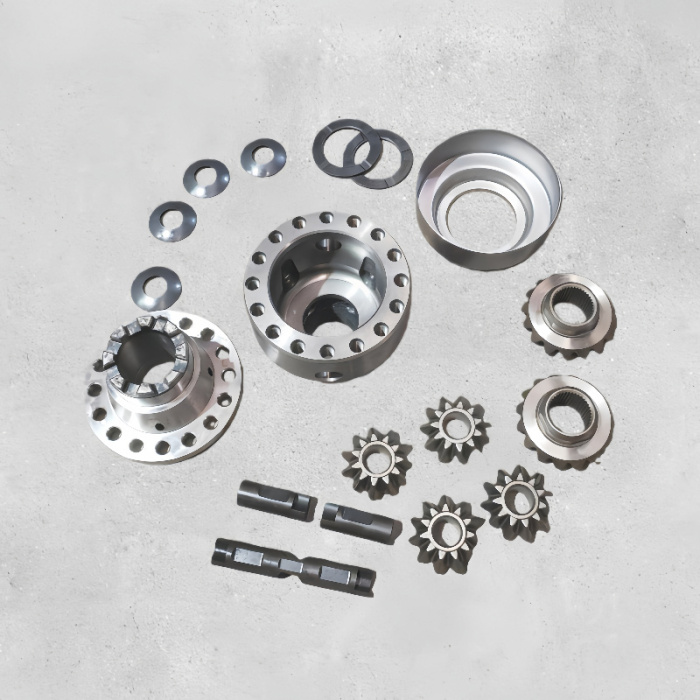

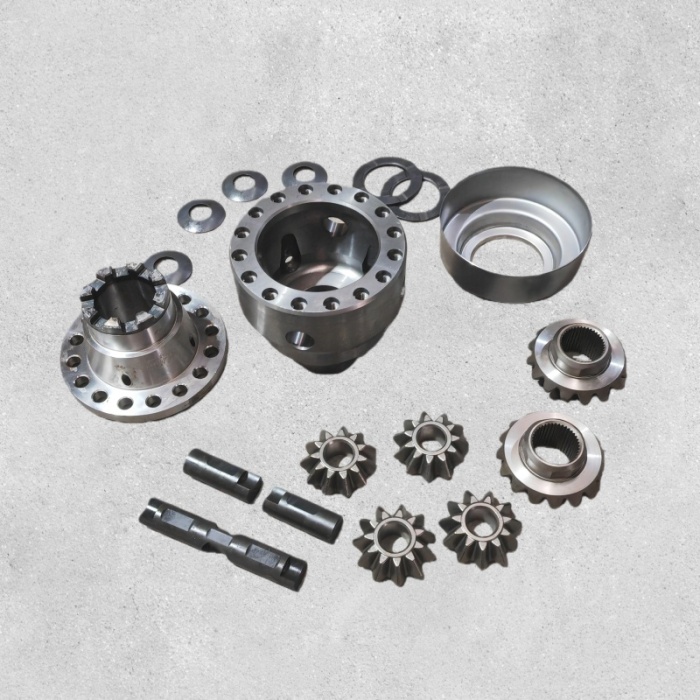

Межколесный дифференциал в сборе DZ90149320005 Shacman

DZ90149320005 Колесный дифференциал в сборе — для осей Shacman Delong X3000/F3000 Hande HDZ300

1. Обзор продукта

Колесный дифференциал распределяет крутящий момент между левой и правой полуосями, позволяя колесам вращаться с разной скоростью во время поворотов. При износе дребезжит ось, шины изнашиваются неравномерно, может не включиться блокировка дифференциала.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком компонентов для тяжелых грузовиков и осей для дистрибьюторов и мастерских Shacman, TONLY, SINOTRUK, LiuGong и FAW .

Наш колесный дифференциал DZ90149320005 заменяет оригинальный компонент Hande. Подходит для мостов Hande HDZ300 и TGX на Shacman Delong X3000, F3000 . Альтернативные номера деталей: FDZ90149320005, FHD9014932010701 . Вес: 10,35 кг (переноска)/ 32 кг (в сборе).

Выбор этого узла означает выбор полного, предварительно собранного узла, который восстанавливает правильную дифференциацию скорости вращения колес .

2. Подробная информация о продукте

Обработка поверхности: Корпус из чугуна с шаровидным графитом (QT420-10), обработанные отверстия для подшипников. Боковые и ведущие шестерни кованые, цементированные, закаленные, шлифованные. Поперечный вал из легированной стали 22CrMnMo. Защитное покрытие.

Производственный процесс: Корпус отлит и обработан на станке с ЧПУ. Шестерни кованые, цементированные, закаленные, отшлифованные до окончательного профиля. Поперечный вал термообработан. Сборка собрана и проверена на наличие зубчатого зацепления, посадки поперечного вала, плавности вращения.

Структурная схема: Литой корпус с двумя боковыми шестернями (шлицевыми на полуосях), двумя/четырьмя ведущими шестернями на поперечном валу. Боковые шестерни входят в зацепление с шестернями под углом 90°. Корпус вращается с помощью зубчатого венца и несет на себе стопорный механизм.

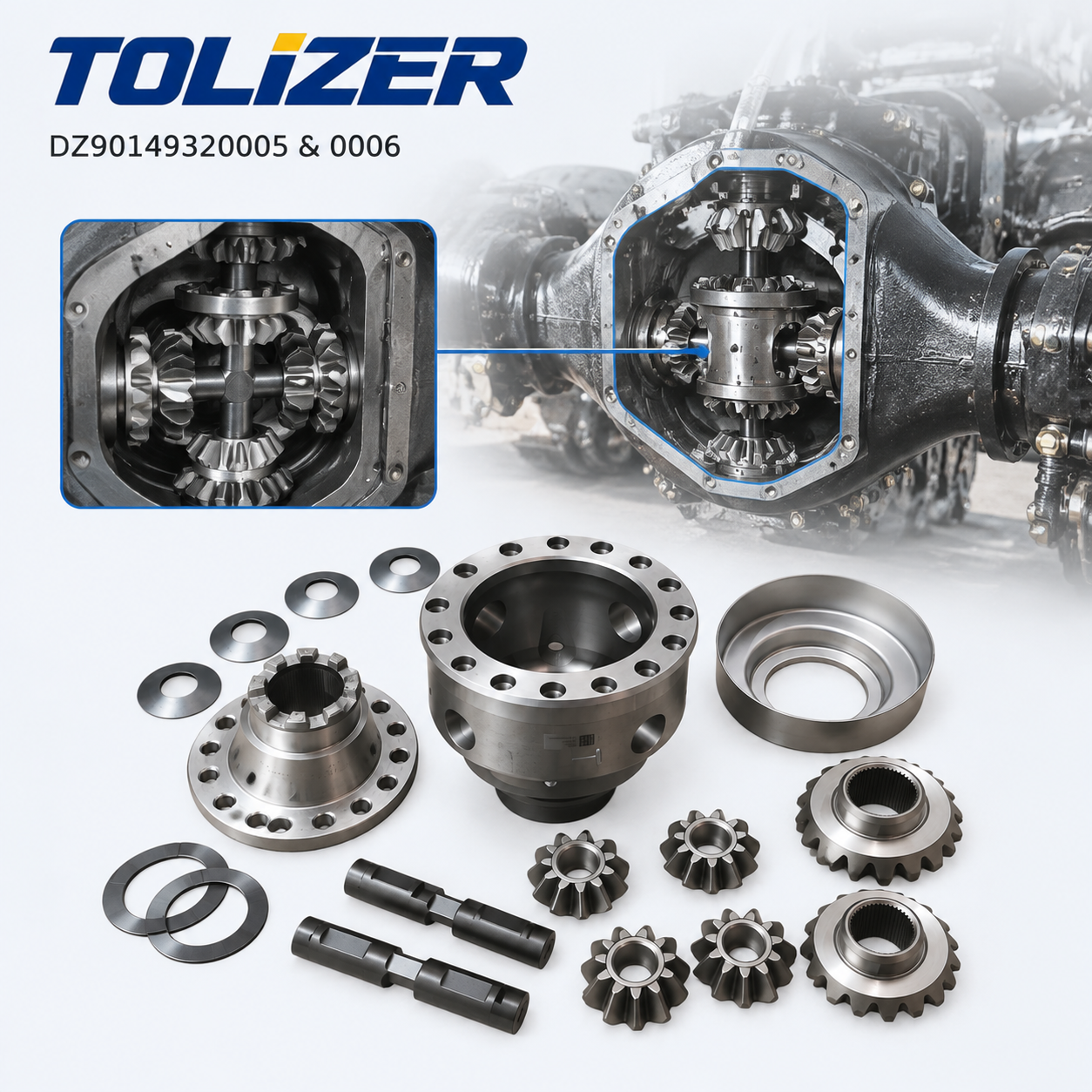

Положение установки: Устанавливается внутри картера среднего моста между полуосями. Привинчен к зубчатому венцу или интегрирован с водилом. Полуоси шлицеваются в боковые шестерни. Механизм блокировки зацепляет корпус при потере тяги.

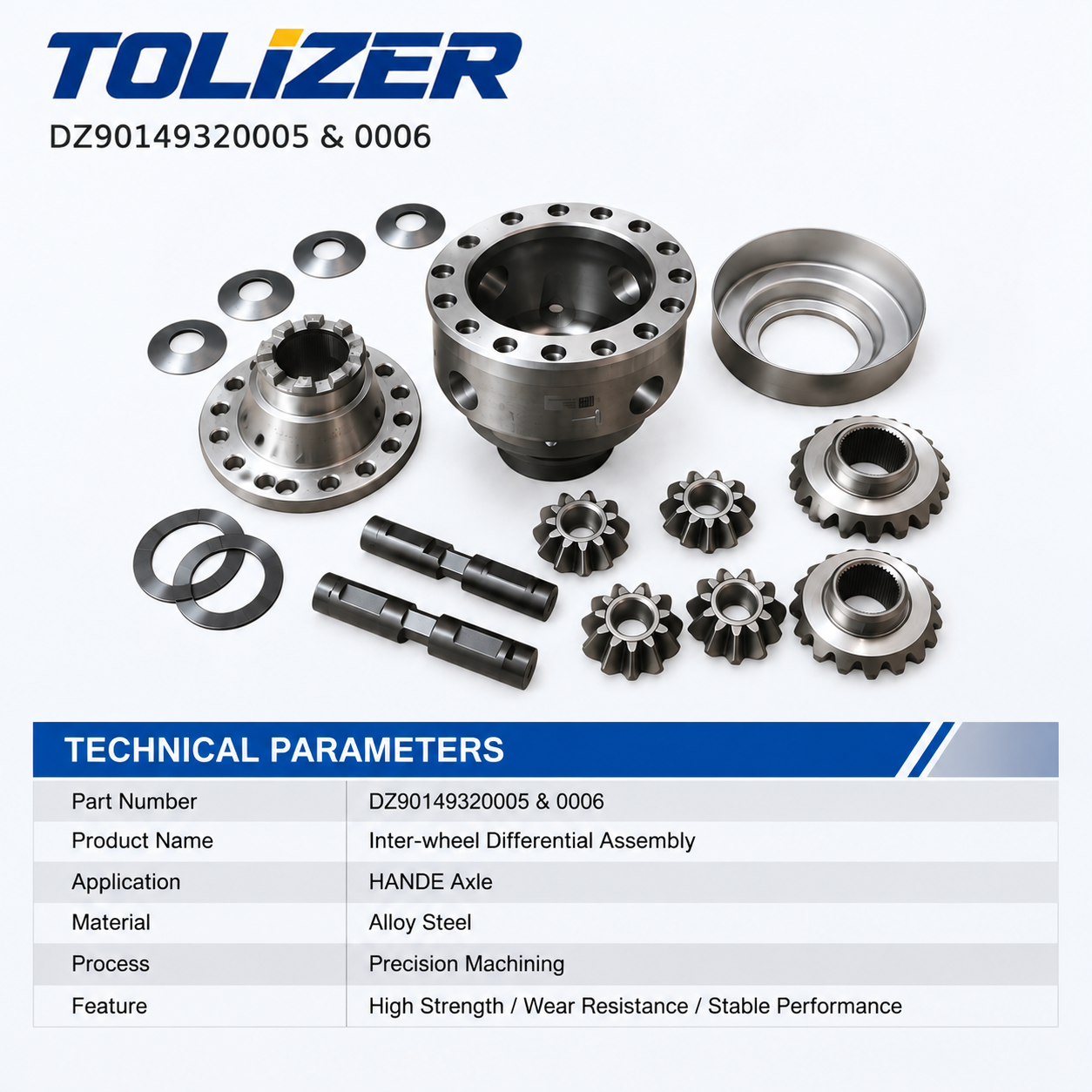

3. Технические характеристики

• Название продукта: Дифференциал в сборе
• Номер модели: DZ90149320005
• Альтернативные номера деталей: FDZ90149320005, FHD9014932010701, DZ90149320006.
• Материал корпуса: чугун с шаровидным графитом QT420-10.
• Материал шестерни: легированная сталь, цементированная и шлифованная.
• Материал поперечного вала: легированная сталь 22CrMnMo.
• Передаточное число: 4,769 (зависит от конфигурации оси)
• Применение: Hande HDZ300, оси TGX – дифференциал колес средней оси
• Комплектация автомобиля: Shacman Delong X3000, F3000; FOTON с осями Hande
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, покрытое маслом.


4. Особенности и преимущества продукта

Принцип продукта: Крутящий момент поступает через корпус дифференциала, приводимый в движение кольцевой шестерней. На поперечном валу установлены шестерни, которые входят в зацепление с боковыми шестернями, шлицевыми на полуосях. Равная тяга: узел вращается как единое целое. Вращение: шестерни вращаются на поперечном валу, позволяя колесам вращаться с разной скоростью. Механизм блокировки фиксирует боковые шестерни на корпусе при потере сцепления с дорогой.

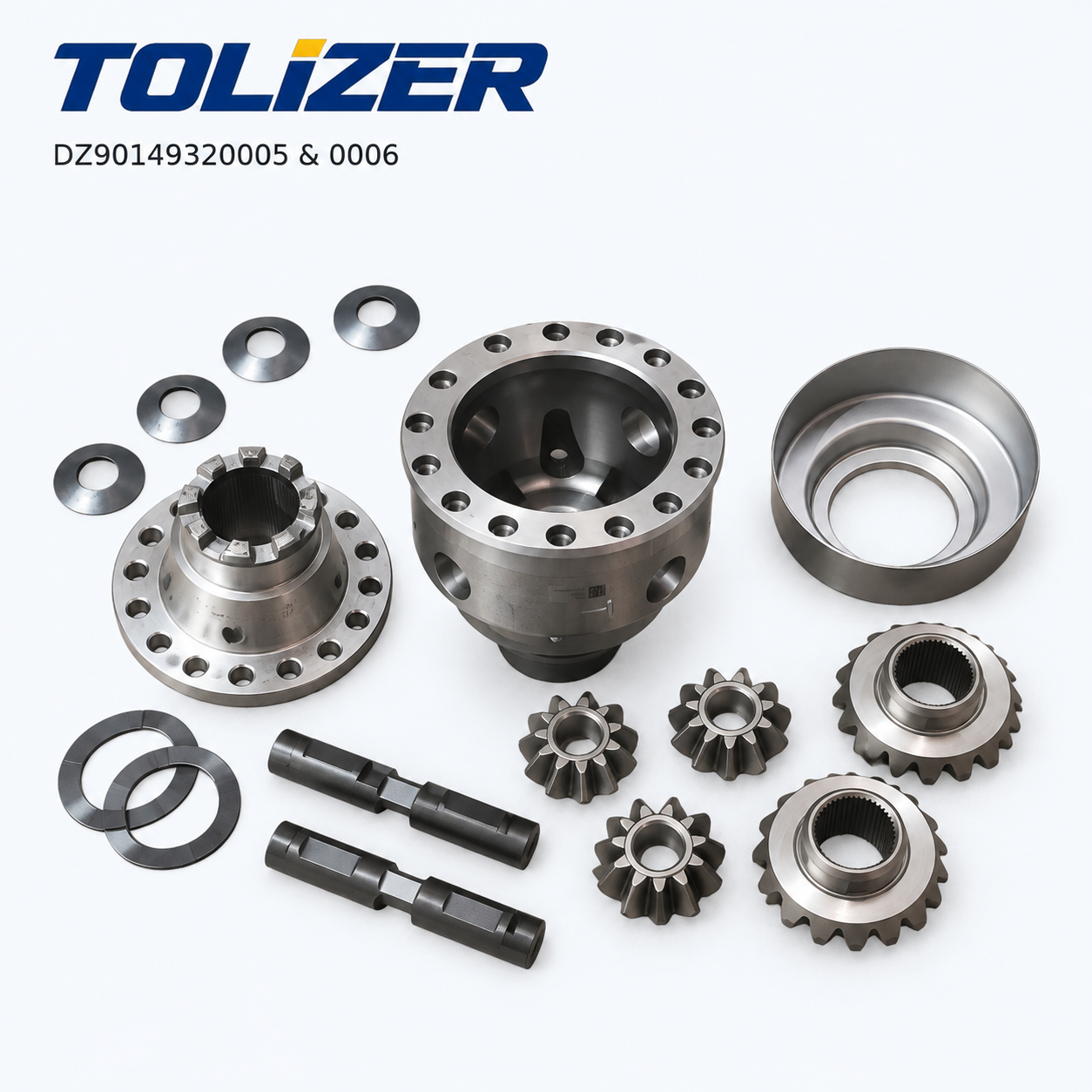

• Полный предварительно собранный блок: включает корпус, боковые шестерни, шестерни, поперечный вал. Предварительно собран и проверен на наличие сетки и плавность вращения.
• Корпус из чугуна с шаровидным графитом: QT420-10 обеспечивает более высокую прочность и усталостную прочность, чем серый чугун. Выдерживает крутящие нагрузки и удары.
• Науглероженные и шлифованные шестерни: Боковые и ведущие шестерни кованые, науглероженные, закаленные, шлифованные после термообработки. Точный профиль, бесшумная работа, длительный срок службы.
• Крестовина из 22CrMnMo: высокая механическая прочность и усталостная прочность. Плоская структура улучшает подачу смазки к шестерням.
• Прямая установка OEM: соответствует оригинальному Hande DZ90149320005. Заменяет FDZ90149320005, FHD9014932010701.
• Стандарты качества: сертифицирован ISO 9001. В каждом узле проверяется наличие зубчатого зацепления, посадка поперечного вала, плавность вращения.
• Преимущество Tolizer: в отличие от приобретения отдельных шестерен от разных поставщиков, наша сборка проверяется как полностью согласованная единица.

5. Руководство по установке

1. Подготовка: Слить масло из моста. Снимите приводной вал. Снимите полуоси с обеих сторон.
2. Снимите крышку: Открутите болты и снимите крышку картера среднего моста, чтобы получить доступ к дифференциалу.
3. Снимите старый узел: Снимите крепеж подшипника. Снять сборку. Обратите внимание на ориентацию боковых шестерен и механизма блокировки.
4. Осмотр корпуса и подшипников: Проверьте отверстия подшипников на предмет износа. Осмотрите шлицы полуоси на предмет истирания. Замените изношенные подшипники.
5. Очистите корпус: Удалите старое масло, мусор, шлам. Промывочные проходы.
6. Установите новый узел: Расположите новый DZ90149320005, соблюдая правильную ориентацию. Установите крепежные детали, затяните согласно спецификации.
7. Проверка вращения: Провернуть входной вал вручную. Должен поворачиваться плавно, без заеданий. Проверьте зазор зубчатого зацепления.
8. Установите полуоси и крышку: Установите полуоси на боковые шестерни. Установите крышку на место с новой прокладкой. Подсоедините приводной вал.
9. Заливка и проверка: Залейте масло в ось. Дорожный тест. Проверьте дифференциацию скорости вращения колес во время поворотов. Включите блокировку и проверьте зацепление/отключение.

6. Сценарии применения

• Средний мост Shacman Delong X3000/F3000: Замените, если дифференциал шумит, блокировка выходит из строя или шестерни изнашиваются из-за отказа смазки или перегрузки.
• FOTON с ручными осями: та же сборка. Перед заказом проверьте модель оси.
• Горное дело и строительство: Неровная местность с частыми срабатываниями замков. Узелковый корпус и науглероженные шестерни выдерживают ударные нагрузки.
• Техническое обслуживание автопарка: Товар на складе. Предварительно собранный блок сокращает время установки.
• Дистрибьюторы: Мы поставляем колесные дифференциалы, втулки скольжения, вилки переключения передач, компоненты мостов для Shacman, TONLY, SINOTRUK, LiuGong, FAW.

Диагностическое примечание: Самый громкий грохот или скрежет при повороте — изношены боковые/ведомые шестерни. Неравномерный износ шин слева/справа — дифференциал не различается плавно. Лампочка замка мигает, но не горит — изношены зацепляющие зубцы. Металлический мусор в масле среднего моста — износ шестерен; слить и проверить. Автомобиль тянет под нагрузкой, движется по прямой, крутящий момент распределяется неравномерно. Перед заменой проверьте шлицы полуоси и состояние смазки.

7. Преимущества для клиентов

• Восстановлена ​​дифференциация скорости колес: правильная функция боковой/шестерни позволяет колесам вращаться с разной скоростью во время поворотов, уменьшая износ шин и обеспечивая плавное рулевое управление.
• Надежное запирание: корпус и зацепляющие зубья соответствуют механизму Hande HDZ300, обеспечивающему полное зацепление и чистое освобождение.
• Тихая работа: цементированные и шлифованные шестерни снижают шум и вибрацию.
• Сокращение времени простоя: Полностью предварительно собранный блок — никаких внутренних ошибок при сборке.
• Межбрендовая совместимость: подходит для Shacman Delong X3000, F3000, FOTON с осями Hande HDZ300/TGX.
• Комплексный поиск: помимо колесных дифференциалов, Tolizer поставляет детали головки блока цилиндров , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубы , системы охлаждения двигателя , систему смазки , электрические детали двигателя , комплекты прокладок двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы , гидравлическую систему и компоненты сборки оси для Shacman, TONLY, Автомобили SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарков и клиентов послепродажного обслуживания китайских марок тяжелых грузовиков, в том числе для внедорожной и горнодобывающей техники, по всему миру.

Урчание при включении Shacman X3000 или F3000? Слейте масло среднего моста, проверьте на наличие металлического мусора. Осмотрите шлицы полуоси. Если шестерни дифференциала изношены, исправьте этот узел. Отправьте модель грузовика, модель оси, симптомы. Мы подтвердим, что DZ90149320005 подходит для вашей средней оси Hande HDZ300 или TGX, и ответим вам ценой, временем выполнения заказа и данными проверки зубчатого зацепления.
