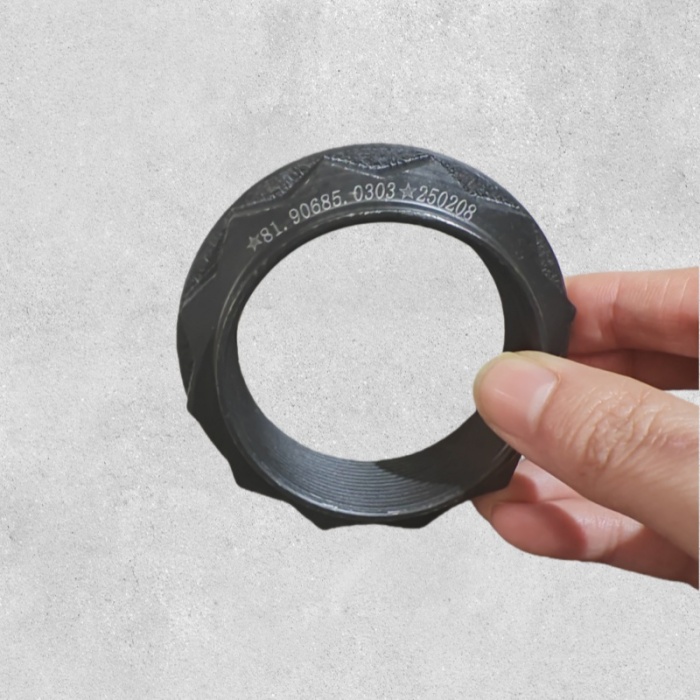

Гайка шестерни оси Hande 81906850303 – Shacman F3000

81906850303 Гайка шестерни – стопорная гайка дифференциала для осей Shacman Hande HD469/HD485/M300

1. Обзор продукта

Гайка шестерни прижимает фланец ведущей шестерни к подшипнику шестерни, устанавливая предварительный натяг подшипника, который обеспечивает устойчивость зацепления дифференциала. Если он ослабнет, шестерня смещается, сетка открывается, а ось воет и выходит из строя.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком компонентов для тяжелых грузовиков и осей для дистрибьюторов и мастерских Shacman, TONLY, SINOTRUK, LiuGong и FAW .

Наша гайка-шестерня 81.90685.0303 заменяет оригинальный компонент Hande. Это контргайка диаметром 54 мм с 12 зубьями для ведущей шестерни дифференциала на мостах Hande HD469, HD485, M300, TGX, MCP16 . Подходит для Shacman F3000, X3000, M3000, Delong , а также HOWO AC16 и Foton GTL . Альтернативные номера деталей: 810W90685-0303, WG9981320106, DZ95149320054. Вес: 0,25 кг. Размеры: 9×9×3 см.

Выбор этой гайки означает выбор кованой контргайки, которая удерживает предварительную нагрузку шестерни, не ослабляя ее .

2. Подробная информация о продукте

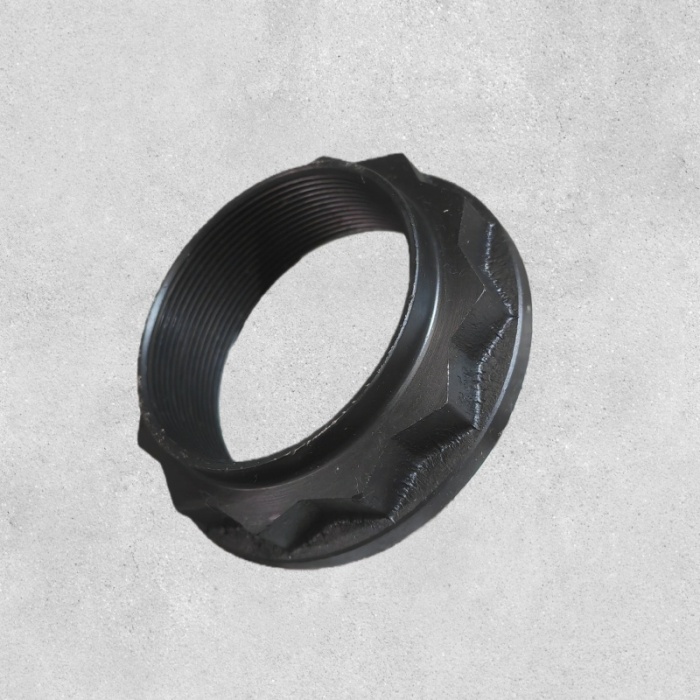

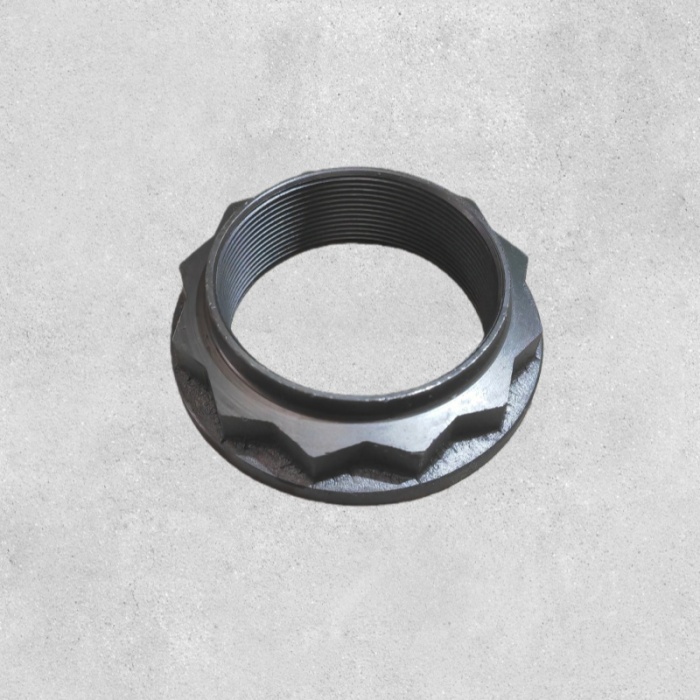

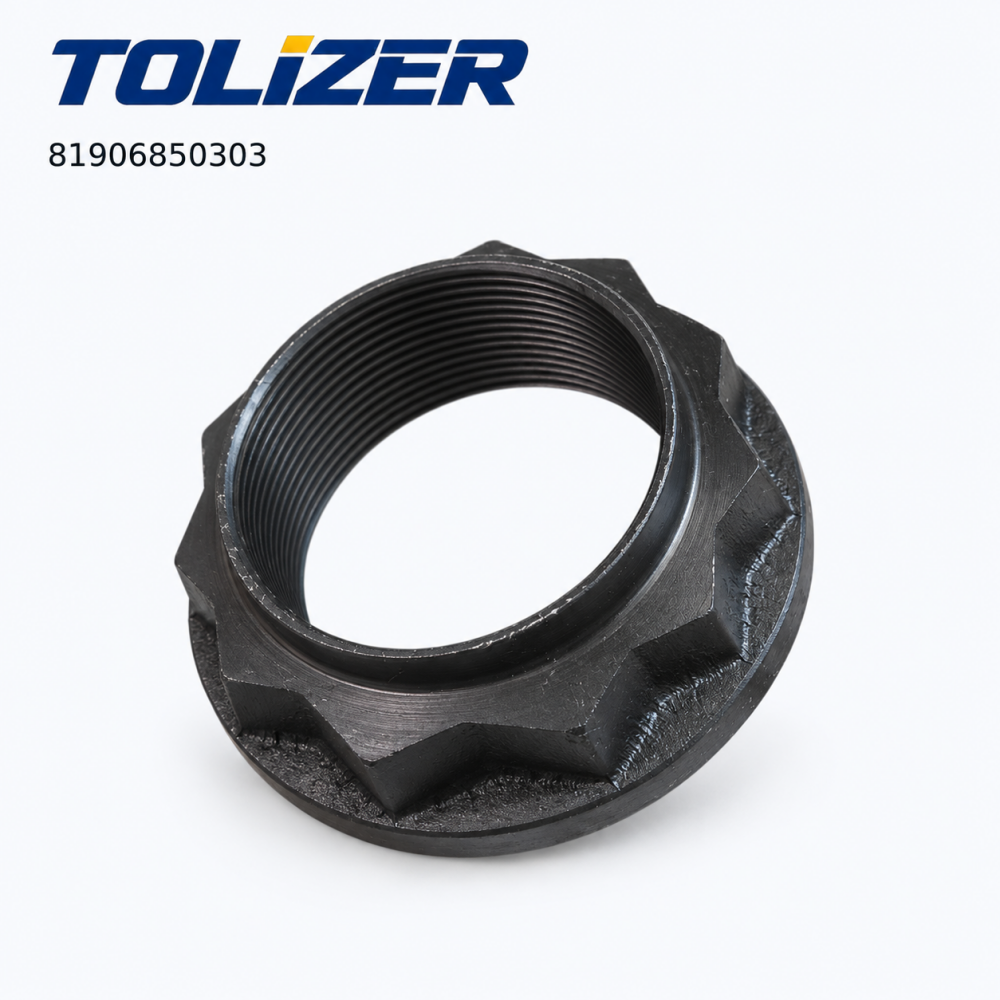

Детальное изображение продукта:

Обработка поверхности: Кованая легированная сталь, антикоррозийное покрытие из черного оксида. Резьба прецизионно обработана для чистой посадки и надежной регулировки предварительного натяга.

Процесс изготовления: Кованая заготовка, обработанная резьба и профиль с 12 зубьями, термообработанная. Осмотр резьбы на наличие заусенцев и повреждений. Проверено на размер резьбы, профиль и твердость.

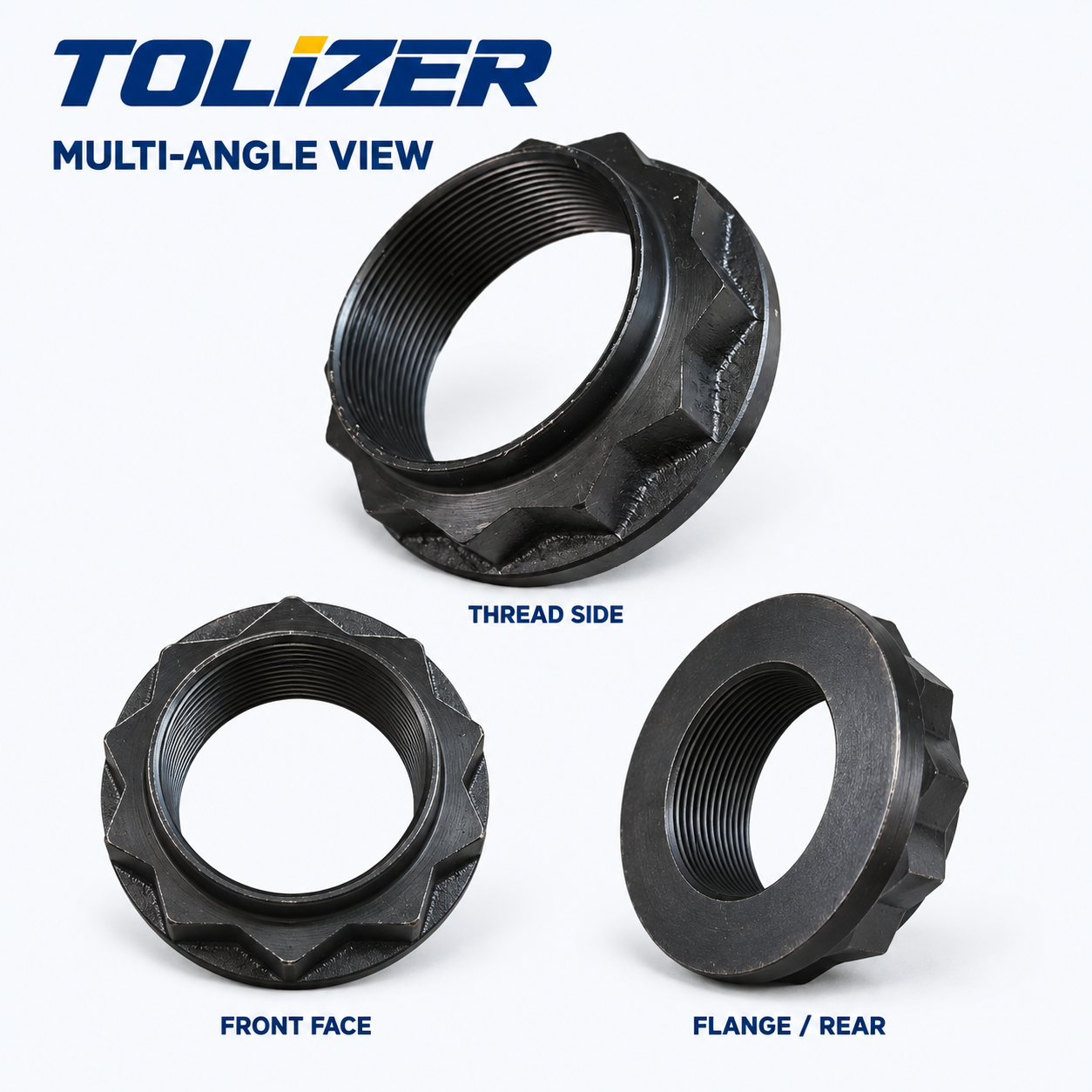

Структурная схема: внешний диаметр 54 мм, многоугольный профиль с 12 зубьями для специальной головки, внутренняя резьба соответствует валу шестерни. Прижимает фланец к подшипнику шестерни для установки предварительного натяга.

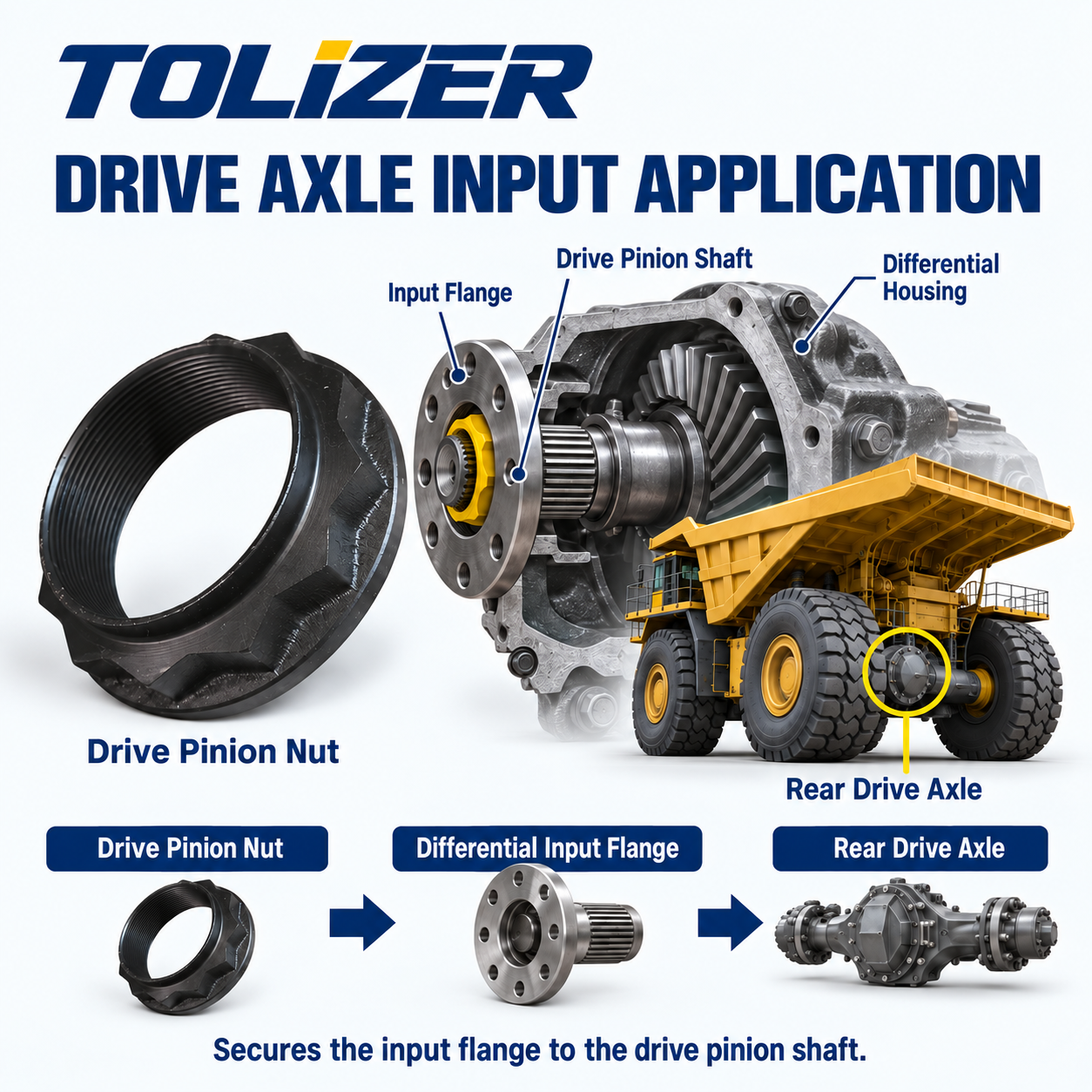

Положение установки: Устанавливается на вал-шестерню на входном фланце приводного вала. Последний крепеж в сборе шестерни. Требуется специальная головка S=65 мм для затяжки.

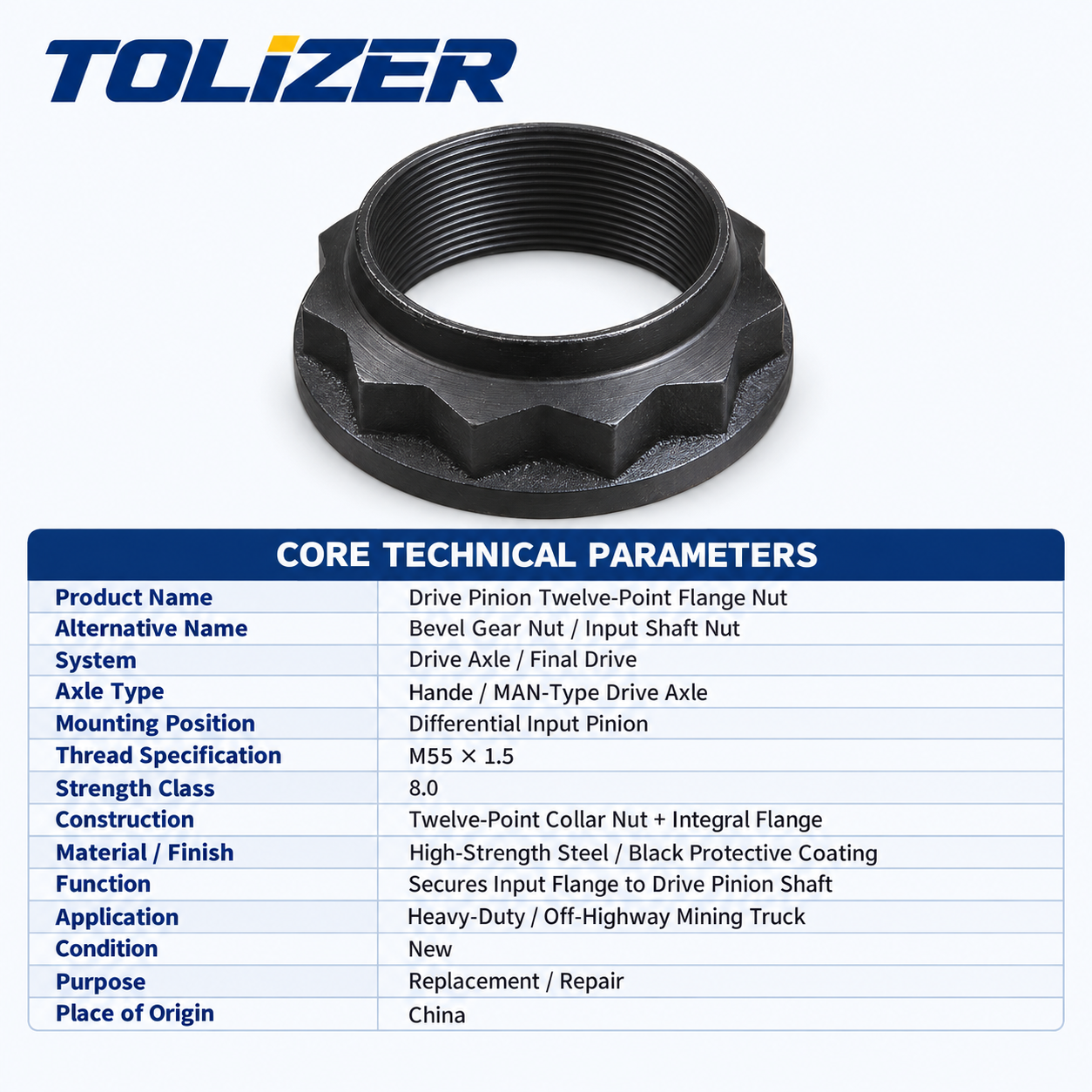

3. Технические характеристики

• Название продукта: Гайка шестерни/Стопорная гайка шестерни дифференциала

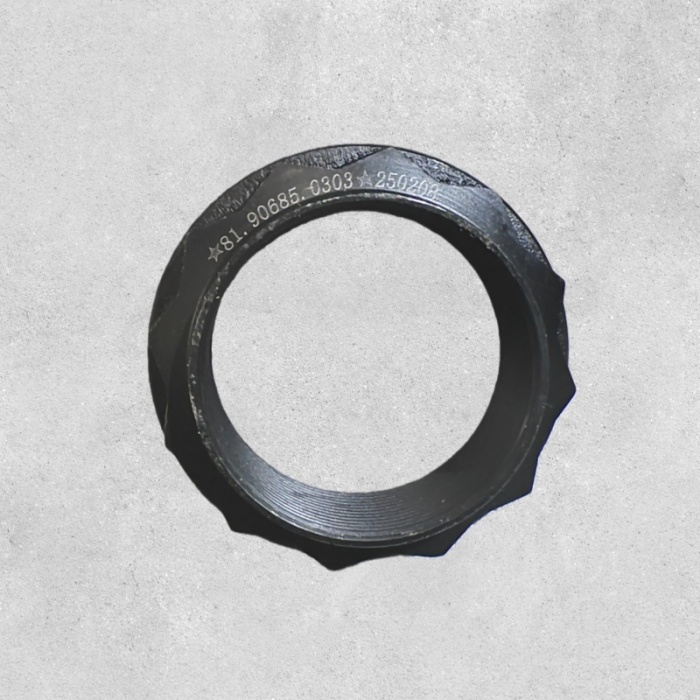

• Номер модели: 81.90685.0303
• Альтернативные номера деталей: 810W90685-0303, WG9981320106, DZ95149320054.
• Внешний диаметр: 54 мм
• Профиль: многоугольный с 12 зубьями (требуется специальная головка)
• Материал: высокопрочная кованая легированная сталь.
• Поверхностная обработка: черный оксид, антикоррозийный
• Размеры: 9 × 9 × 3 см.
• Применение: оси Hande HD469, HD485, M300, TGX, MCP16 – шестерня дифференциальной передачи
• Комплектация автомобиля: Shacman F3000, X3000, M3000, Delong; ХОВО AC16; Фотон ГТЛ
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное от влаги и ударов.


4. Особенности и преимущества продукта

Принцип продукта: Гайка прижимает фланец шестерни к внутреннему кольцу подшипника шестерни. Крутящий момент сжимает проставку и устанавливает предварительную нагрузку шестерни, сохраняя стабильность зацепления шестерни. Если гайка ослабляется, преднатяг падает, шестерня отходит от коронной шестерни, а ось воет и изнашивается.

• Кованая высокопрочная легированная сталь: выдерживает высокий крутящий момент при предварительном натяге без зачистки. Низкосортные гайки растягиваются и теряют преднатяг.
• Черное оксидное антикоррозийное покрытие: предотвращает коррозию в маслянистой среде оси. Поддерживает целостность потока в течение циклов обслуживания.
• Прецизионно обработанная резьба: Чистая посадка обеспечивает надежную регулировку предварительного натяга и точное считывание крутящего момента.
• Многоугольный профиль с 12 зубьями: предназначен для специальных сервисных головок. Надежное зацепление инструмента для точного крутящего момента.
• Прямая установка OEM: диаметр 54 мм и профиль с 12 зубьями соответствуют оригинальному Hande 81.90685.0303. Заменяет 810W90685-0303, WG9981320106, DZ95149320054.
• Стандарты качества: сертифицирован ISO 9001. Каждая гайка проверяется на размер резьбы, профиль, твердость.
• Преимущество Tolizer: в отличие от гаек других производителей с мягкой, срывающейся резьбой, наши кованые, термообработанные и проверенные калибром резьбы.

5. Руководство по установке

1. Подготовка: Слить масло из моста. Снимите приводной вал с фланца шестерни. Очистите зону, чтобы предотвратить попадание мусора.
2. Снимите старую гайку: Используйте специальную головку на 12 зубьев (S=65 мм). Выбросьте старую гайку — не используйте ее повторно.
3. Осмотрите резьбу вала-шестерни: проверьте на наличие повреждений или растяжений. В случае повреждения замените вал-шестерню.
4. Установите новую гайку: Наверните новую 81.90685.0303 вручную. Должен вращаться свободно, без заеданий.
5. Установите предварительную нагрузку: затяните, вращая шестерню до упора в подшипники. Проверьте предварительную нагрузку с помощью динамометрического ключа с указателем — должно соответствовать спецификациям Hande HD469/HD485. При необходимости отрегулируйте проставку/регулировочную шайбу.
6. Конечный крутящий момент: Крутящий момент до указанного значения (обычно 1050 ± 50 Н·м). Перепроверьте предварительную нагрузку.
7. Подсоедините приводной вал: Установите приводной вал на место. Затяните фланцевые болты согласно спецификации.
8. Заполнение и проверка: Залейте в ось подходящее масло. Дорожный тест. Прислушайтесь к скулению или вою. Проверьте герметичность уплотнения шестерни.

6. Сценарии применения

• Обслуживание дифференциала Shacman F3000/X3000/M3000: Заменяйте гайку каждый раз, когда шестерня разбирается для обслуживания подшипника или уплотнения.
• HOWO AC16 и Foton GTL: на осях AC16 одна и та же гайка. Профиль диаметром 54 мм с 12 зубьями является критически важным.
• TONLY Mining and Construction: при работе с высокими нагрузками возникает предварительная нагрузка. Кованая гайка выдерживает нагрузку зажима при вибрации.
• Мастерские по дифференциальному восстановлению: Всегда заменяйте, никогда не используйте повторно. Растянутая или уставшая гайка не может выдерживать предварительную нагрузку.
• Техническое обслуживание автопарка: Расходный материал. Замените каждую разборку шестерни.
• Дистрибьюторы: Мы поставляем гайки шестерни, подшипники, уплотнения и детали дифференциалов для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.

Диагностическое примечание: Следите за: Вой задней оси, меняющий шаг под нагрузкой — гайка ослаблена, предварительная нагрузка упала, шестерня сдвинулась. Громче всего при разгоне, тише накатом. Вибрация увеличивается с увеличением скорости движения — фланец шестерни перемещается по валу. Утечка масла из-под уплотнения шестерни — чрезмерное перемещение вала повреждает уплотнение. Повреждение или растяжение резьбы на старой гайке — гайка поддалась, ее повторное использование невозможно. Перед заменой проверьте состояние резьбы вала шестерни и состояние подшипника шестерни. Всегда заменяйте гайку шестерни, когда шестерня разобрана.

7. Преимущества для клиентов

• Поддерживает предварительную нагрузку шестерни: кованая гайка удерживает нагрузку зажима при вибрации, сохраняя устойчивость зубчатого зацепления и предотвращая вой оси.
• Предотвращает срыв резьбы: термообработанная резьба выдерживает высокий крутящий момент без деформации.
• Коррозионностойкая отделка: черный оксид противостоит ржавчине в маслянистой среде оси.
• Сокращение времени простоя: прямая установка OEM диаметром 54 мм и профилем с 12 зубьями.
• Межбрендовая совместимость: подходит для Shacman F3000, X3000, M3000, Delong, HOWO AC16, Foton GTL с осями Hande HD469/HD485/M300.
• Комплексный поиск: помимо гаек шестерни, Tolizer поставляет детали головки блока цилиндров , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубы , системы охлаждения двигателя , систему смазки , электрические детали двигателя , комплекты прокладок двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы и компоненты гидравлической системы для Shacman, TONLY, SINOTRUK, Автомобили LiuGong и FAW.
• Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарков и клиентов послепродажного обслуживания китайских марок тяжелых грузовиков, в том числе для внедорожной и горнодобывающей техники, по всему миру.

Воет ось или течет масло из-под уплотнения шестерни Shacman F3000 или X3000? Проверьте, не ослабла ли старая гайка и не растянулась ли резьба. Если гайка неисправна, замените ее новой, никогда не используйте повторно. Отправьте модель грузовика, модель оси и симптомы. Мы подтвердим, что номер 81.90685.0303 подходит для вашей оси Hande HD469 или HD485, и ответим вам ценой, временем выполнения заказа и данными проверки резьбового калибра.
