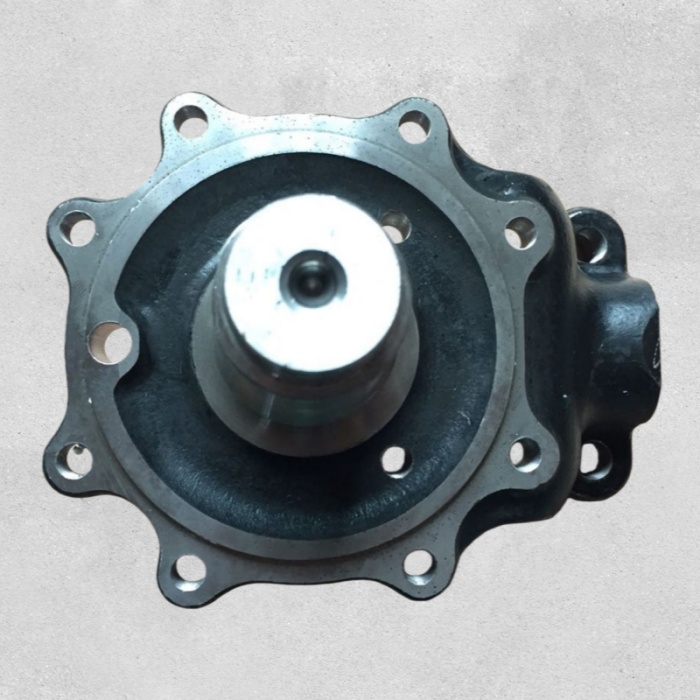

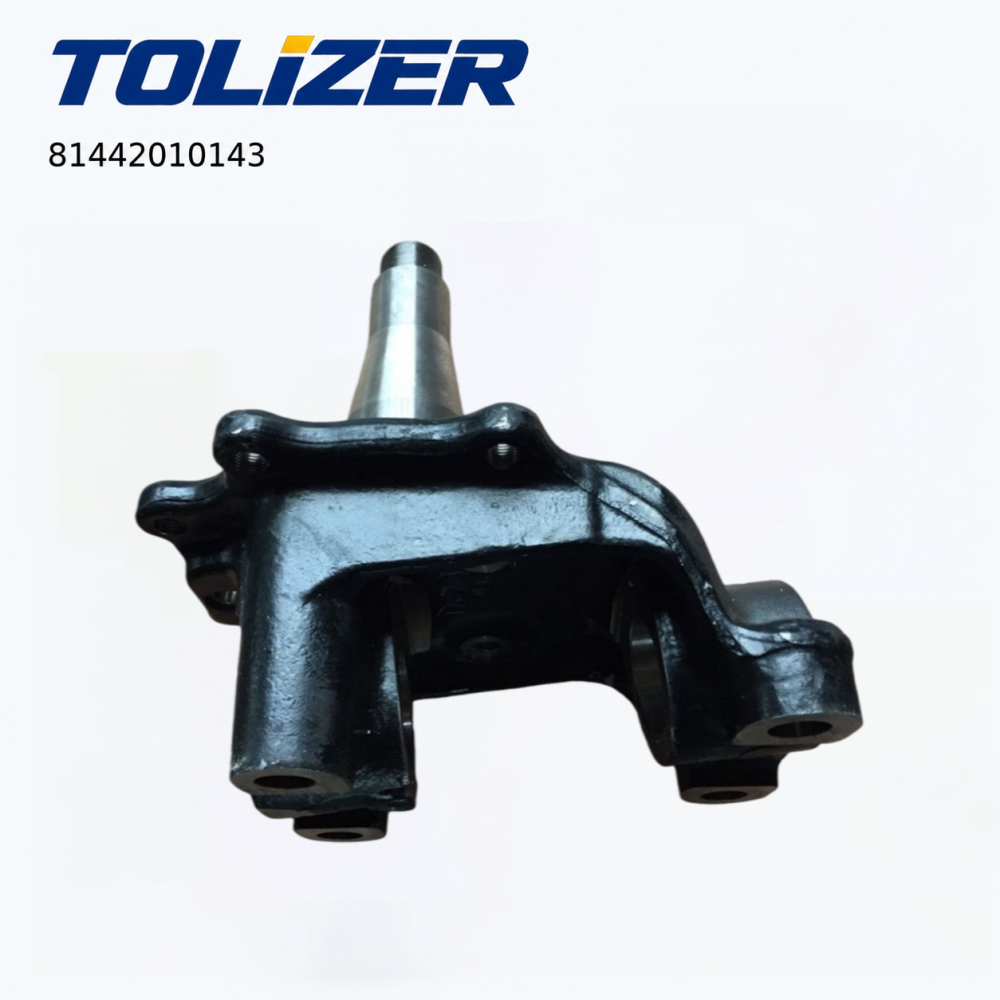

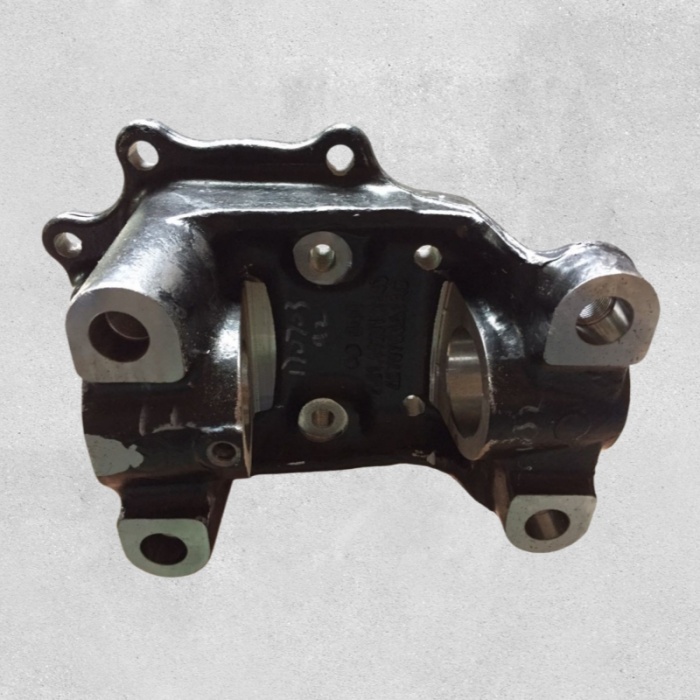

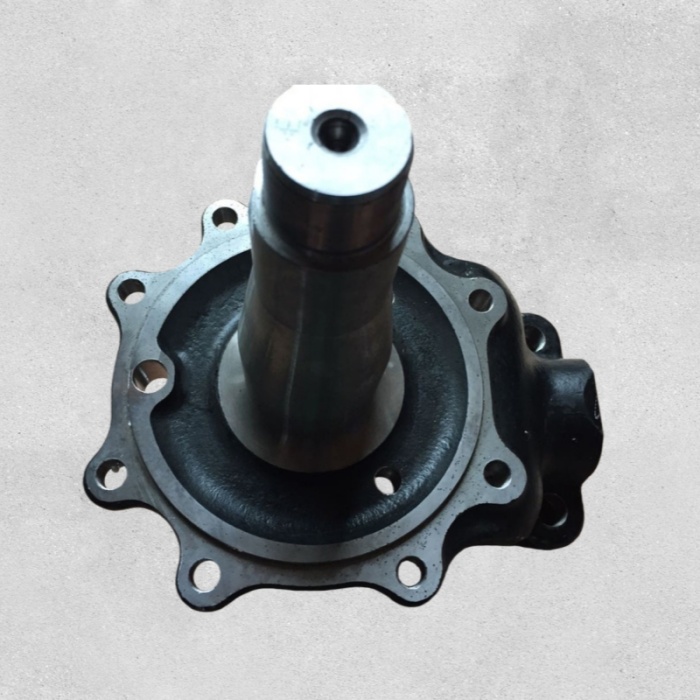

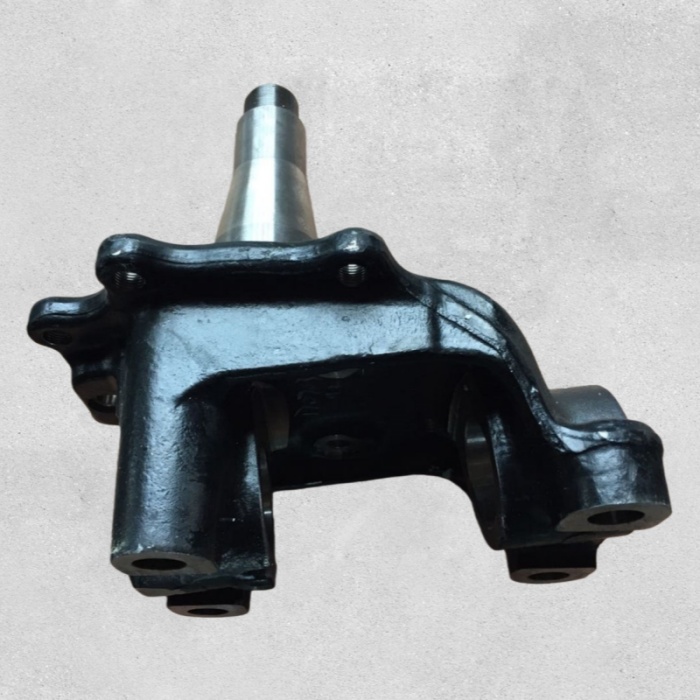

Shacman F3000 Поворотный кулак передний 81442010143

81442010143 Поворотный кулак в сборе — для переднего моста Shacman F2000/F3000/X3000 Hande 7,5T

1. Обзор продукта

Поворотный кулак несет нагрузку на переднюю ось, передает тормозной момент и поворачивается на шкворне для поворота. Когда оно трескается или изнашивается в отверстии шкворня, в колесе возникает люфт, рулевое управление трясется, и грузовик тянет. Тяжелые случаи приводят к перелому шпинделя и отрыву колеса.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком компонентов тяжелых грузовиков и осей для дистрибьюторов и автосервисов Shacman, TONLY, SINOTRUK, LiuGong и FAW .

Наш поворотный кулак 81.44201.0143 заменяет оригинальный компонент Hande. Подходит для передней оси барабанного тормоза Hande 7,5T на Shacman F2000, F3000, X3000, X6000 и Sinotruk HOWO . Основные характеристики: кованая легированная сталь 42CrMo, отверстие шкворня 50 мм, 22,5 кг, рулевой рычаг с 4 отверстиями, 300×350×250 мм . Не зависит от стороны — подходит как для левой, так и для правой стороны. Альтернатива: 81.44201.0144.

Выбор этого поворотного кулака означает выбор поковки из 42CrMo, которая восстанавливает геометрию рулевого управления и выдерживает полную нагрузку на переднюю ось без искажений .

2. Подробная информация о продукте

Детальное изображение продукта:

Обработка поверхности: кованый 42CrMo. Отточенный ствол Kingpin. Шпиндельная шейка шлифована. Торец рулевого рычага обработан. Защитное покрытие.

Производственный процесс: Ковка, термообработка, чистовая обработка отверстия шкворня, шейки шпинделя, поверхности рулевого рычага. Отверстие отточено для посадки втулки. Шпиндель отшлифован до допуска подшипника. Проверяется отверстие, биение, положение отверстия.

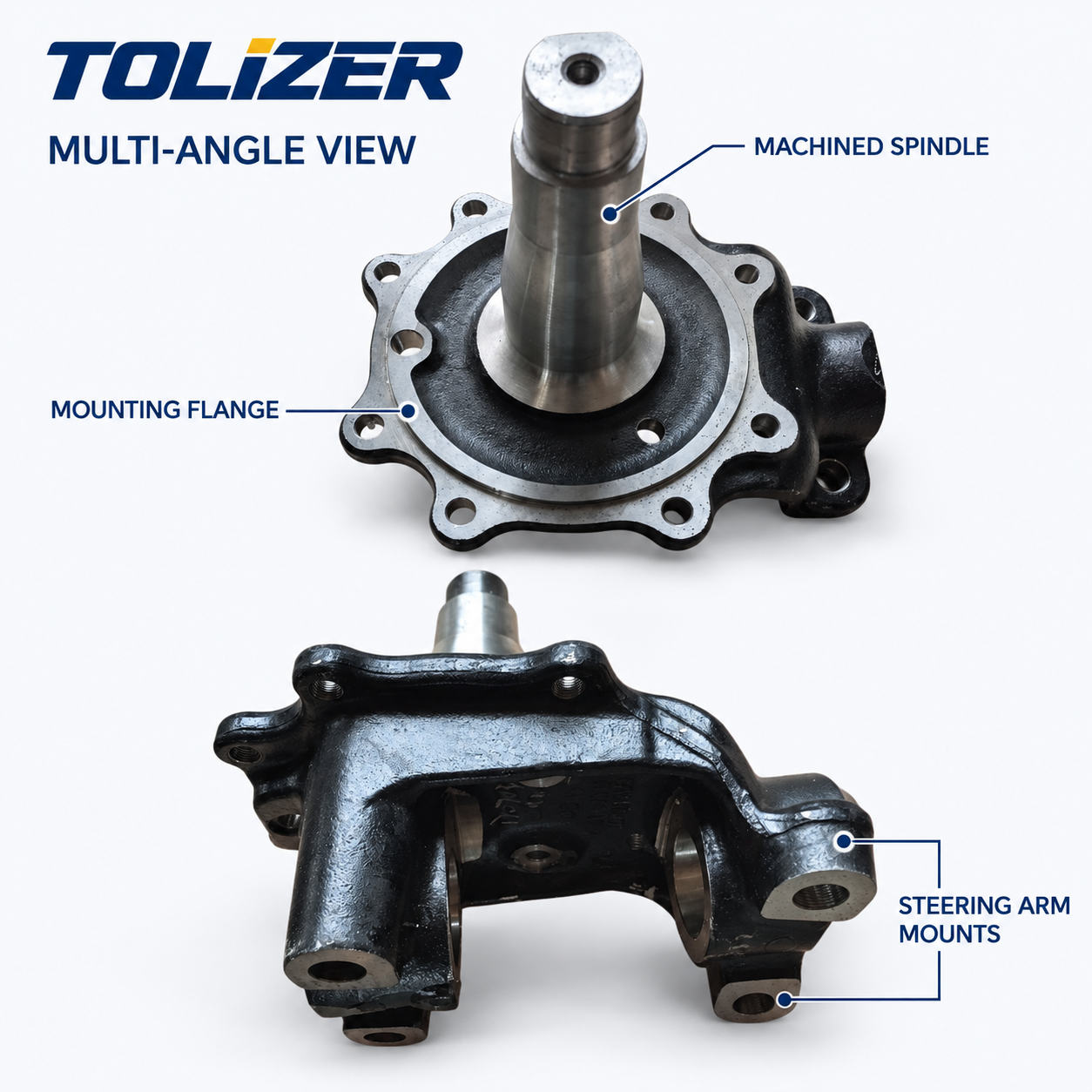

Структурная схема: корпус вилкообразной формы с верхними/нижними отверстиями для шкворня, шейка шпинделя, поверхность рулевого рычага с 4 отверстиями, фланец опорной пластины тормоза. Втулка в отверстии шкворня; упорный подшипник между нижней проушиной и балкой оси.

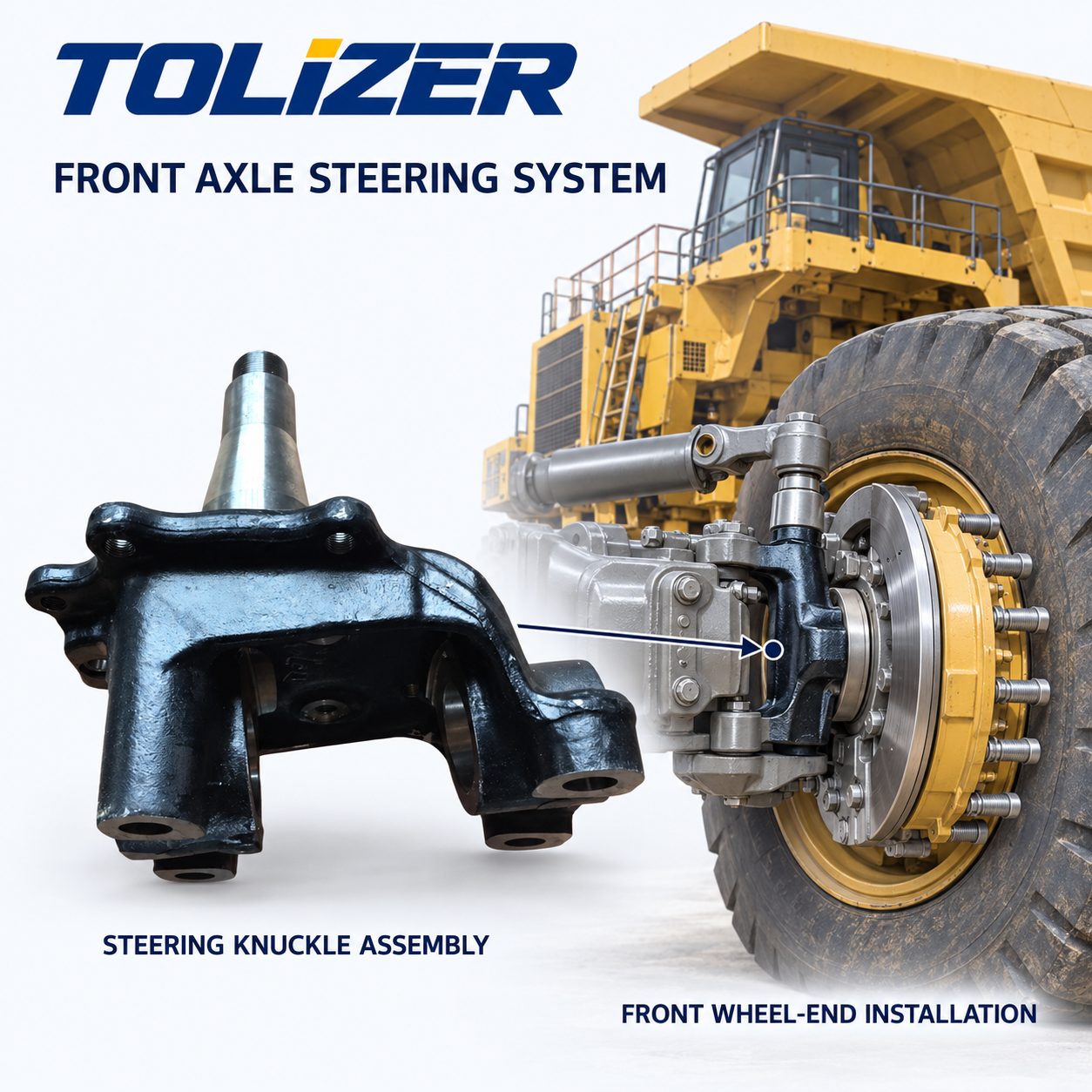

Место установки: Крепится на балку переднего моста. Шкворень проходит через отверстия, обеспечивая возможность поворота рулевого управления. Шпиндель несет подшипники ступиц колес. Рулевой рычаг крепится болтами к поворотному кулаку, соединяется с рулевой тягой и тягой.

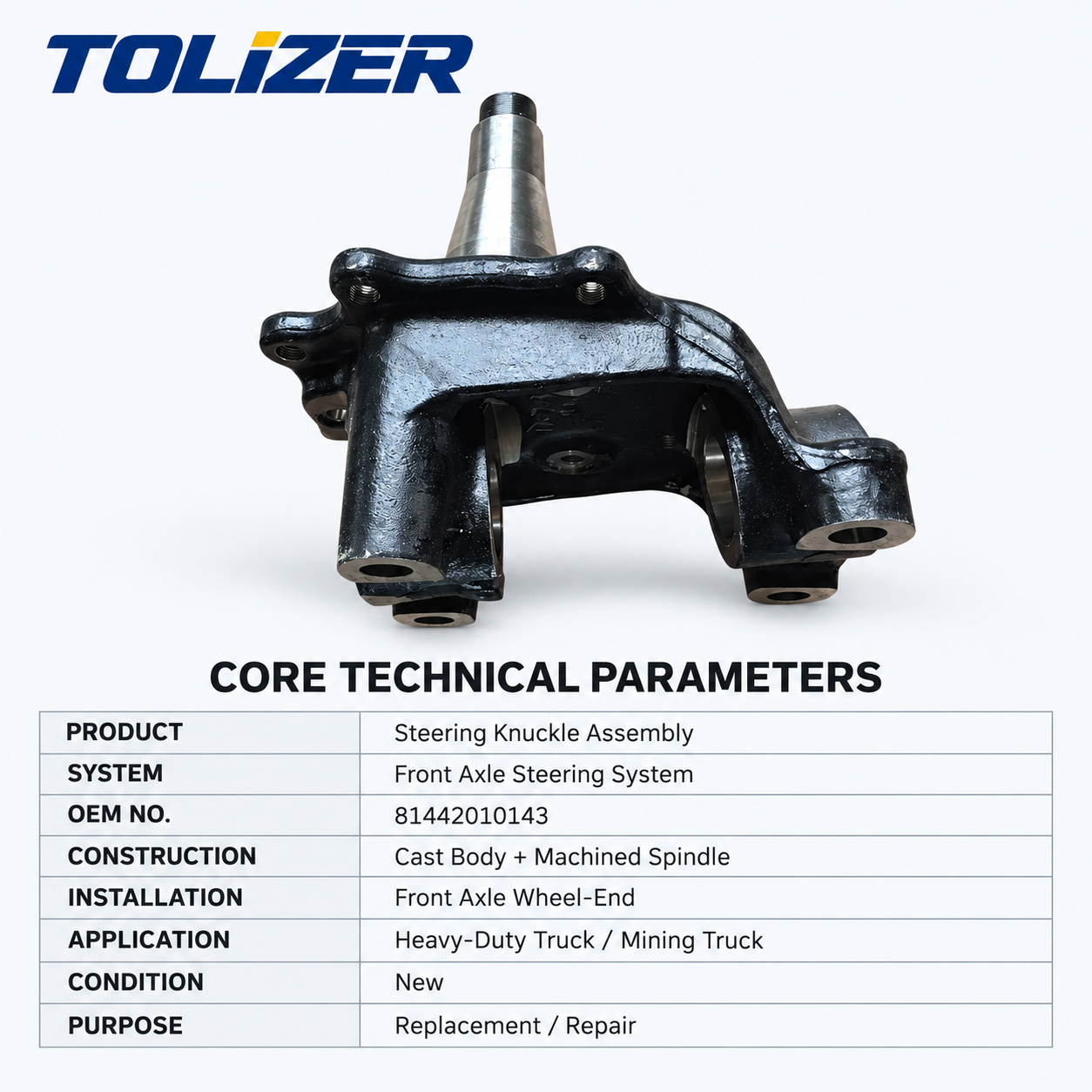

3. Технические характеристики

• Название продукта: Поворотный кулак/Передний поворотный кулак
• Номер модели: 81.44201.0143
• Альтернативный номер детали: 81.44201.0144, 81442010143
• Материал: легированная сталь 42CrMo, кованая и термообработанная.
• Диаметр шкворня: 50 мм
• Размеры: 300 × 350 × 250 мм.
• Рисунок рулевого рычага: 4 отверстия
• Тип тормоза: Барабанный тормоз
• Применение оси: передняя рулевая ось Hande 7,5T.
• Комплектация автомобиля: Shacman F2000, F3000, X3000, X6000; Sinotruk HOWO с осями Hande
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное от влаги и ударов.


4. Особенности и преимущества продукта

Принцип продукта: Поворотный кулак представляет собой несущую поковку, выполняющую три функции: переносит вертикальную нагрузку на переднюю ось через подшипники шпинделя и ступицы; передает тормозной момент от барабана к балке оси; поворачивается на шкворне для рулевого управления. Угол поворота шкворня и геометрия рулевого рычага определяют возвратность и устойчивость. 42CrMo сочетает в себе высокую прочность на разрыв и ударную вязкость, поглощая дорожные удары без образования трещин.

• Кованая легированная сталь 42CrMo: более высокая ударная вязкость и усталостная прочность, чем у литых или низкосортных поворотных кулаков. Устойчив к растрескиванию при переменных ударных нагрузках.
• Отверстие шкворня 50 мм: прецизионное хонингование для правильной посадки втулки с натягом. Сохраняет геометрию шарнира рулевого управления и предотвращает люфт шкворня.
• Не зависит от стороны: один и тот же сустав подходит как для левой, так и для правой стороны — упрощает инвентаризацию.
• Схема рулевого рычага с 4 отверстиями: соответствует стандартной конфигурации Hande 7.5T на Shacman F2000/F3000/X3000.
• Прямая установка OEM: отверстие шкворня, шейка шпинделя, рисунок рулевого рычага соответствуют оригинальному Hande 81.44201.0143. Заменяет напрямую 81.44201.0144.
• Стандарты качества: сертифицирован ISO 9001. Каждый поворотный кулак проверяется на диаметр отверстия, биение шпинделя и положение отверстий рулевого рычага.
• Преимущество Tolizer: в отличие от поворотных кулаков других производителей с непостоянными допусками на отверстие шкворня, вызывающими люфт в рулевом управлении или преждевременный износ втулок, наш поворотный кулак подвергается прецизионному хонингованию и контролю.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Ослабьте колесные гайки. Поднимите переднюю ось, поддержите домкратами. Снимите колесо и шину.
2. Снимите компоненты тормоза: Снимите тормозной барабан, возвратные пружины, тормозные колодки. При необходимости отсоедините тормозную магистраль.
3. Отсоединить рулевую тягу: Снимите наконечник рулевой тяги и перетащите тягу из рулевого рычага. Снимите рулевой рычаг с поворотного кулака.
4. Снимите ступицу: Снимите гайку шпинделя и внешний подшипник. Сдвиньте ступицу со шпинделя. При необходимости снимите внутренний подшипник с помощью съемника.
5. Снимите старый поворотный кулак: Снимите стопорный штифт шкворня, гайку и шплинт. Выбить шкворень латунной выколоткой. Снимите поворотный кулак с балки оси. Опорный кулак (22,5 кг).
6. Очистка и проверка: Очистите отверстия шкворня балки оси. Осмотрите на предмет износа. Проверьте опорный подшипник и втулки — при износе замените.
7. Установите новый поворотный кулак: Установите новые втулки и уплотнения на новые 81.44201.0143. Положение на балке оси. Вставьте шкворень. Установите прокладки, чтобы установить вертикальный осевой люфт. Установите стопорный штифт, гайку, шплинт. Крутящий момент согласно спецификации.
8. Проверка шарнира: Поверните кулак вручную — он должен вращаться свободно, без заеданий и вертикального люфта.
9. Соберите и проверьте: установите на место ступицу, подшипники, компоненты тормоза, рулевой рычаг. Подсоедините рулевую тягу и перетащите звено. Переустановите колесо. Опустите автомобиль, затяните колесные гайки. Дорожные испытания на шимми, тягу и заедание. Проверьте выравнивание.

6. Сценарии применения

• Обслуживание переднего моста Shacman F2000/F3000/X3000: Замените, если отверстие шкворня изношено, шпиндель забит, отверстия рулевого рычага удлинены или поворотный кулак треснул от удара.
• Sinotruk HOWO с передней осью Hande: прямая установка для моделей HOWO с передней осью Hande 7,5T.
• Техническое обслуживание автопарка: Товар на складе. Проверяйте каждый раз, когда передняя ось разбирается на предмет исправности шкворня, втулки или подшипника ступицы.
• Аварийный ремонт: обычно заменяется после удара переднего колеса, деформирует шпиндель или дает трещины при ковке.
• Дистрибьюторы: Мы поставляем поворотные кулаки, ремкомплекты, ступицы колес и детали осей для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.

Диагностическое примечание: Следите за: тряской рулевого управления на скорости шоссе — поворотный кулак движется по шкворню или погнут шпиндель. Стук на неровностях — вертикальный люфт в отверстии шкворня или ослабление рулевого рычага. Автомобиль тянет в сторону — поворотный кулак деформируется, меняется ось поворота. Неравномерный износ передних шин, чашечки — шпиндель погнут или поворотный кулак смещается, что приводит к наклону колеса. Затрудненное или заедание рулевого управления — втулки изношены или забиты отверстия. Трещины в отверстиях шкворня или отверстий рулевого рычага — поковка треснула от удара или усталости; немедленно замените.

Перед заказом проверьте: Во-первых, состояние отверстия шкворня балки оси — изношенные или деформированные отверстия балки означают, что новый поворотный кулак не восстановит правильную геометрию. Во-вторых, состояние шейки шпинделя — если старый шпиндель забит, скорее всего, повреждены подшипники ступиц колес; при установке нового поворотного кулака замените подшипники.

7. Преимущества для клиентов

• Восстановленная точность рулевого управления: прецизионно отточенное отверстие шкворня и правильная геометрия рулевого рычага устраняют тряску, тягу и заедание.
• Увеличенный срок службы шин. Правильная геометрия шпинделя исключает наклон колес, вызывающий неравномерный износ передних шин.
• Кованая конструкция из 42CrMo: более высокая ударная вязкость и усталостная прочность, чем у литых или низкосортных поворотных кулаков.
• Сокращение времени простоя: прямая установка OEM с соответствующим отверстием шкворня, шейкой шпинделя и рисунком рулевого рычага.
• Не зависит от стороны: один номер детали подходит для левого и правого положения — упрощает инвентаризацию.
• Межбрендовая совместимость: подходит для Shacman F2000, F3000, X3000, X6000 и Sinotruk HOWO с передними мостами Hande 7,5T.
• Комплексный поиск: помимо поворотных кулаков, Tolizer поставляет детали головки блока цилиндров , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубы , системы охлаждения двигателя , систему смазки , электрические детали двигателя , комплекты прокладок двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы и компоненты гидравлической системы для Shacman, TONLY, Автомобили SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарков и клиентов послепродажного обслуживания китайских марок тяжелых грузовиков, в том числе для внедорожной и горнодобывающей техники, по всему миру.

Рулевое управление трясется или щелкает на передней оси Shacman F3000 или X3000? Прежде чем заказывать сменный поворотный кулак, проверьте отверстие шкворня и шейку шпинделя на предмет износа. Если поворотный кулак треснут или шпиндель погнут, его необходимо заменить. Отправьте нам модель вашего грузовика, модель оси и симптомы. Мы подтвердим, что 81.44201.0143 подходит для вашего переднего моста Hande 7.5T, и ответим вам ценами, сроками поставки и данными проверки размеров.
