DZ90149320010 Межколесная планетарная передача оптом Shacman

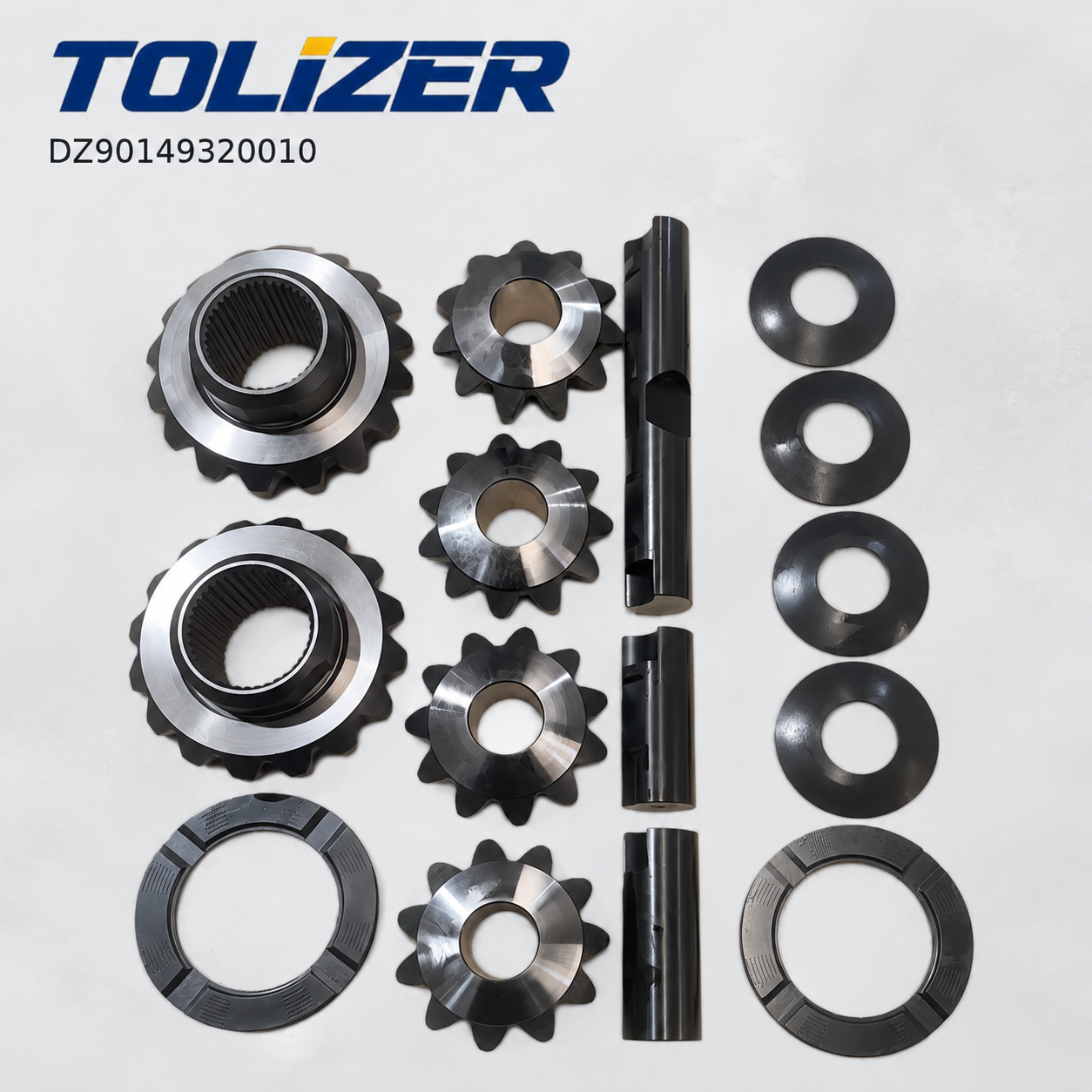

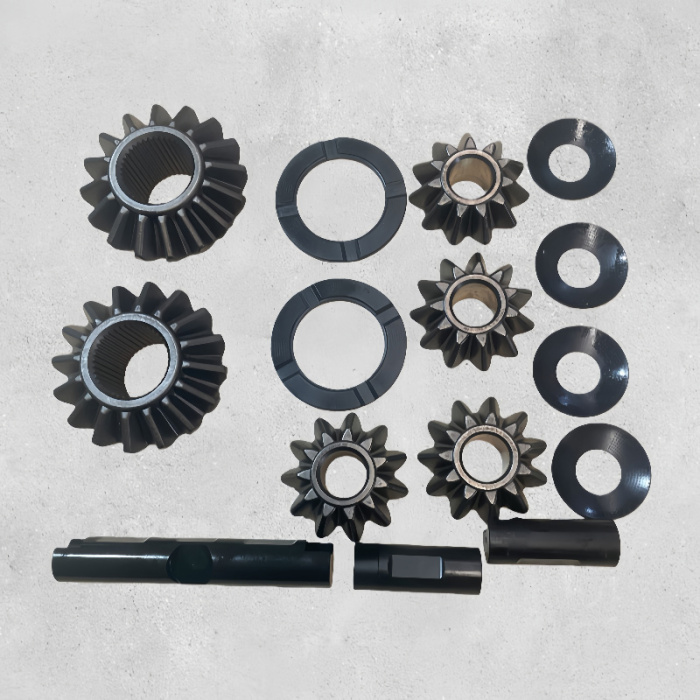

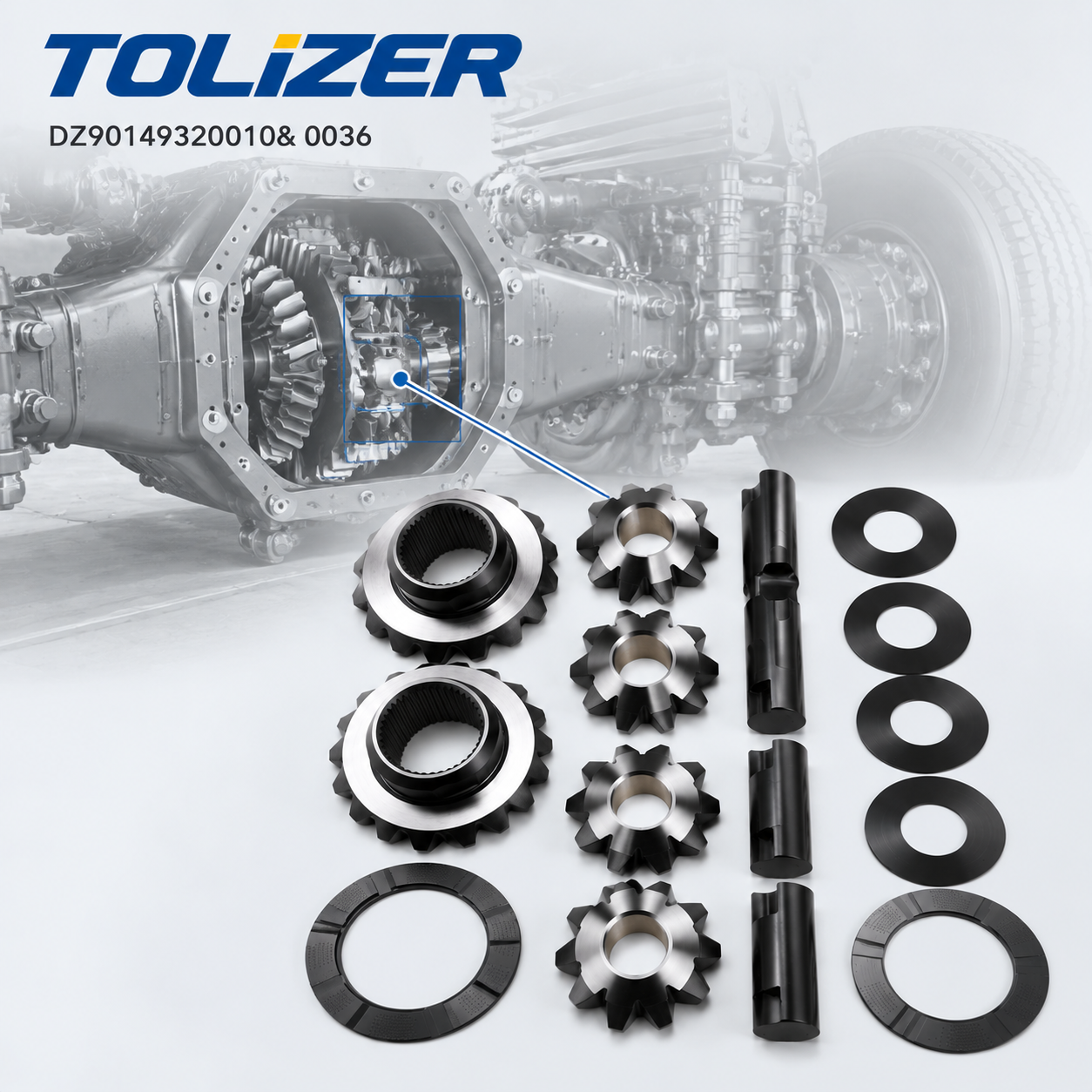

DZ90149320010 Комплект планетарных передач межосевого дифференциала — для межколесного дифференциала Shacman X3000 Hande HDZ300

1. Обзор продукта

Когда нагруженный Shacman X3000 поворачивает, задние колеса двигаются по разным дугам. Планетарные шестерни внутри межколесного дифференциала обеспечивают эту разницу: они вращаются на поперечном валу и входят в зацепление с боковыми шестернями, позволяя каждому колесу вращаться со своей скоростью, не затрагивая трансмиссию. При износе планетарной передачи ось рычит при поворотах, шины трутся, может не включиться блокировка дифференциала.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком компонентов для тяжелых грузовиков и осей для дистрибьюторов и мастерских Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

Наша планетарная передача DZ90149320010 заменяет оригинальный компонент Hande. Это межколесный дифференциал планетарной передачи для заднего моста Hande HDZ300 на Shacman X3000 . Также подходит для HDM300 (после H150901059). Пары с поперечным валом HD95149320039 и боковой шестерней 81.358106.0036 . Вес: 0,8 кг . Внутренний диаметр: 31 мм .

Выбор этой передачи означает выбор науглероженной, прецизионной шлифовки, которая восстанавливает плавную дифференциацию колес .

2. Подробная информация о продукте

Обработка поверхности: кованый 20CrMnTi, науглероженный до HRC 58–62. Зубья и отверстие обработаны после термообработки. Защитное покрытие для хранения.

Производственный процесс: Ковка, черновая обработка, цементация, закалка. Зубья прецизионно отшлифованы, отверстие отточено до 31 мм. Проверяется толщина зуба, диаметр отверстия, твердость.

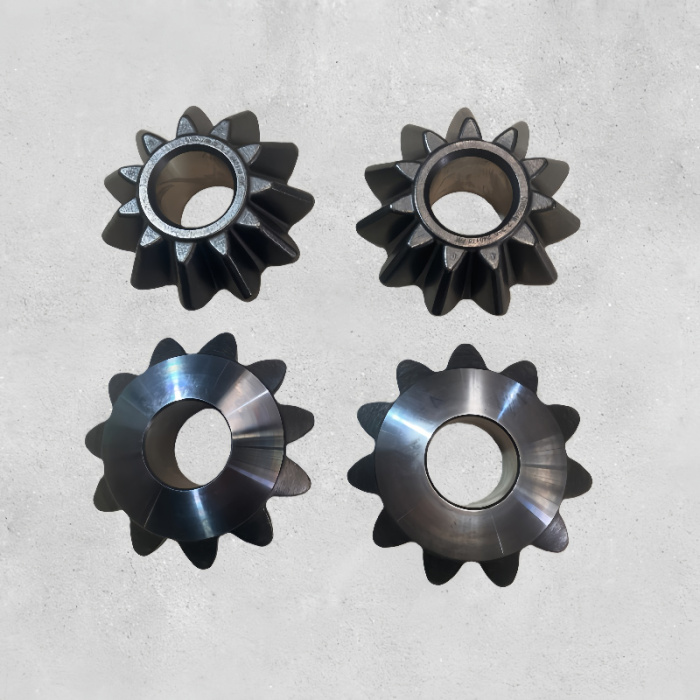

Структурная схема: Цилиндрическая шестерня с внешними зубьями и внутренним отверстием 31 мм. Устанавливается на поперечный вал HD95149320039, входит в зацепление с боковой шестерней 81.358106.0036 под углом 90°.

Место установки: Устанавливается на поперечном валу внутри корпуса межколесного дифференциала на заднем мосту HDZ300. Вращается на валу, зацепляясь с боковой шестерней.

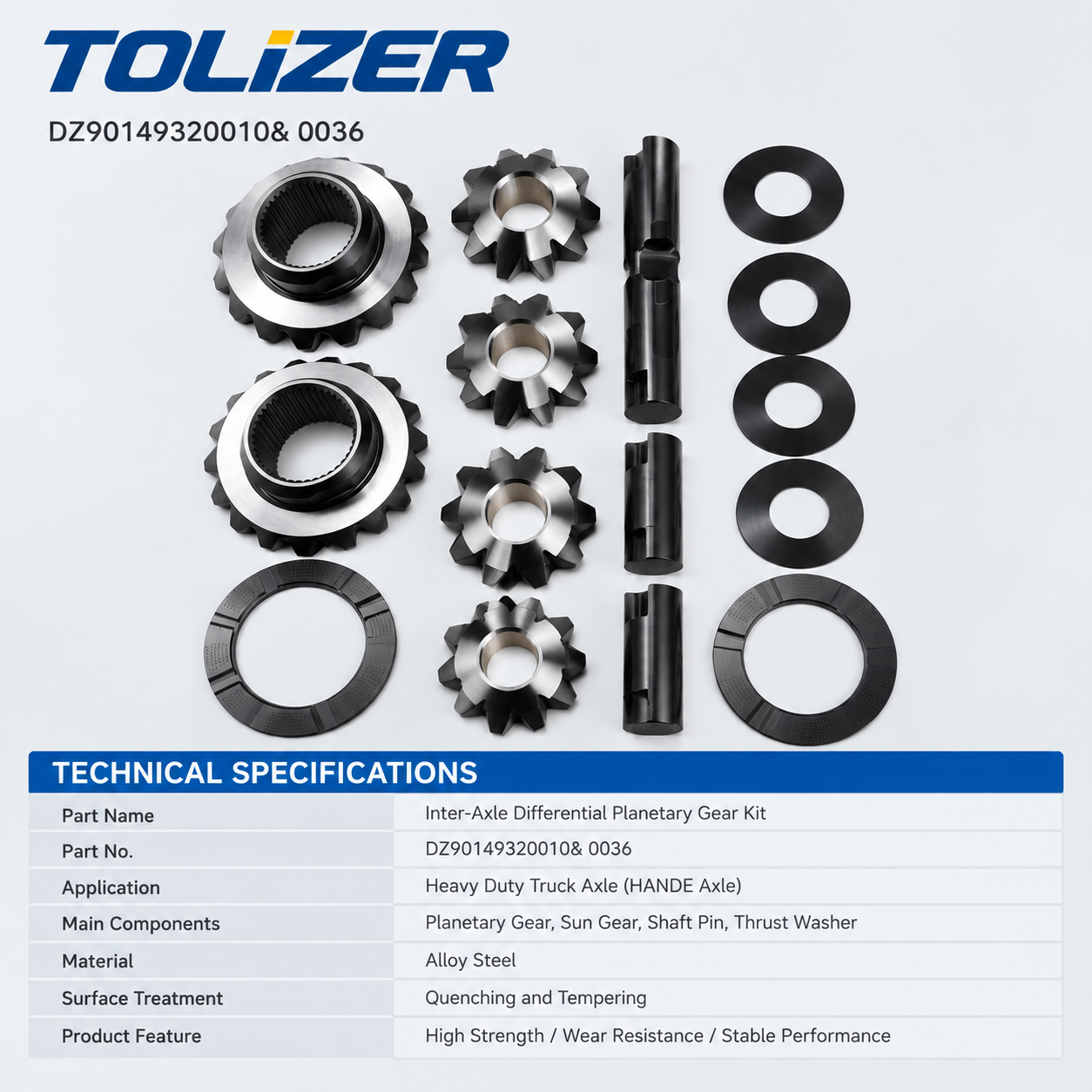

3. Технические характеристики

• Название продукта: Планетарная передача/межколесная дифференциальная шестерня
• Номер модели: DZ90149320010
• Внутренний диаметр: 31 мм (подходит для поперечного вала HD95149320039)
• Материал: легированная сталь 20CrMnTi, науглероженная и закаленная.
• Твердость поверхности: HRC 58–62.
• Отделка зубов: шлифовка после термообработки.

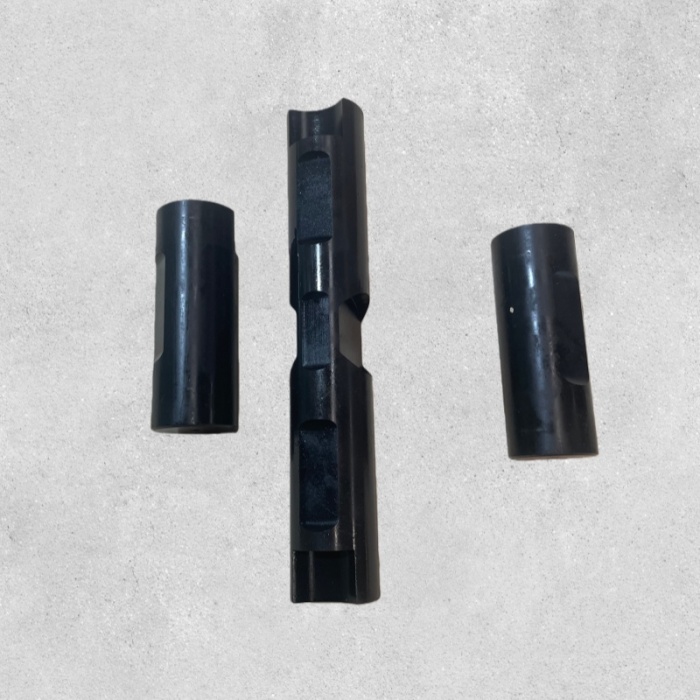

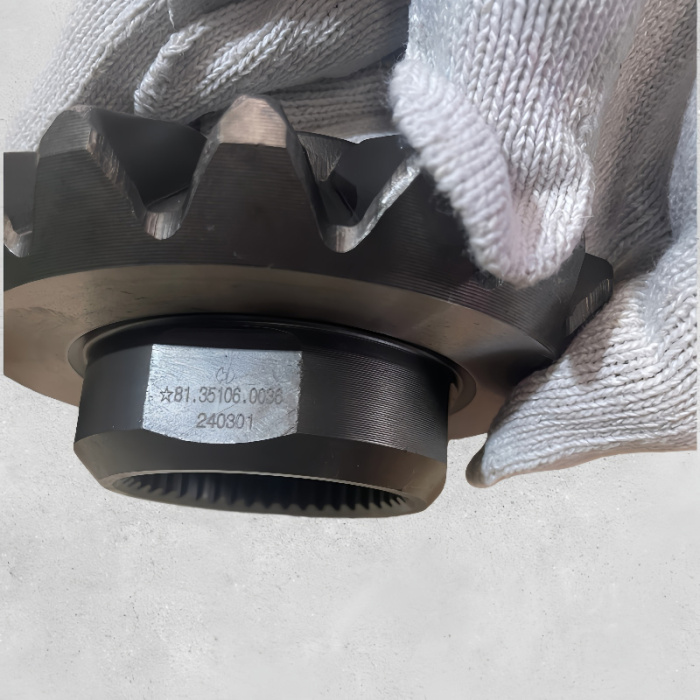

• Сопутствующие компоненты: поперечный вал HD95149320039, боковая шестерня 81.358106.0036
• Применение: Hande HDZ300, задний мост HDM300 – межколесный дифференциал
• Комплектация автомобиля: Shacman X3000, F3000, M3000 с задней осью HDZ300.
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, покрытое маслом.


4. Особенности и преимущества продукта

Принцип продукта: Планетарные шестерни вращаются на поперечном валу при дифференциале. Равная тяга: узел вращается как единое целое. Вращение: шестерни вращаются, обеспечивая разницу в скорости вращения колес. Диаметр отверстия и обработка имеют решающее значение для плавного вращения поперечного вала.

• 20CrMnTi, цементированный и шлифованный: тот же материал и процесс, что и у OEM. Не заменитель более низкого класса.
• Диаметр отверстия 31 мм, прецизионное хонингование: точно подходит к поперечному валу HD95149320039. Плавное вращение без заеданий и люфтов.
• Совместимо с сопутствующими компонентами: предназначено для взаимодействия с боковой шестерней 81.358106.0036. При износе заменяйте все три комплектом.
• Прямая установка OEM: соответствует оригинальному Hande DZ90149320010. Никакой модификации не требуется.
• Стандарты качества: сертифицирован ISO 9001. Проверяется толщина зуба, диаметр отверстия, твердость.
• Преимущество Tolizer: в отличие от шестерен других производителей с непостоянным отверстием или мягкими зубьями, наши шестерни науглерожены и прецизионно отшлифованы.

5. Руководство по установке

1. Подготовка: Слить масло из заднего моста. Снимите приводной вал и полуоси.
2. Снять крышку и держатель: Открутить крышку корпуса. Снимите корпус дифференциала.
3. Снимите поперечный вал и шестерни: Снимите удерживающий механизм. Выдвиньте поперечный вал. Снимите планетарные и боковые шестерни. Обратите внимание на ориентацию.
4. Осмотрите сопутствующие компоненты: проверьте шейки поперечного вала и зубья боковых шестерен. Замените, если изношены.
5. Очистите носитель: удалите старое масло, мусор, шлам. Промывочные проходы.
6. Установите новые шестерни: Наденьте новые планетарные шестерни на поперечный вал. Должен вращаться плавно, без заеданий.
7. Соберите дифференциал: установите поперечный вал и шестерни в водило. Проверьте зацепление с боковыми шестернями.
8. Проверьте вращение: поверните водило вручную. Должен поворачиваться плавно, без заеданий.
9. Соберите и проверьте: установите на место держатель, крышку с новой прокладкой, полуоси. Залейте масло. Дорожный тест. Проверьте плавность дифференциации во время поворотов.

6. Сценарии применения

• Обслуживание заднего моста Shacman X3000/F3000/M3000: Замените, если дифференциал шумит во время поворотов, выходит из строя блокировка или шестерни изнашиваются из-за отказа смазки.
• Тяжелые перевозки и горнодобывающая промышленность: неровная местность с частым срабатыванием замков. Науглероженная шестерня выдерживает ударные нагрузки.
• Техническое обслуживание автопарка: Товар на складе. Проверяйте каждый раз при разборке межколесного дифференциала.
• Дистрибьюторы: Мы поставляем планетарные передачи, боковые шестерни, поперечные валы, компоненты дифференциала для Shacman, TONLY, SINOTRUK, LiuGong, FAW.

Примечание по диагностике: Грохотение или скрежет сильнее всего при вращении — изношены зубья планетарной шестерни. Неравномерный износ задних шин слева/справа — дифференциал не различается плавно. Индикатор блокировки мигает, но не горит — изношена шестерня или зубья замка. Металлический мусор в масле заднего моста — износ шестерен; слить и проверить. Перед заменой проверьте состояние поперечного вала и боковой шестерни.

7. Преимущества для клиентов

• Восстановленная дифференциация скорости колес: правильный профиль и отверстие зуба восстанавливают плавную дифференциацию, уменьшая износ шин и обеспечивая контроль рулевого управления.
• Устранен дифференциальный шум: науглероженные и шлифованные зубья восстанавливают зацепление с боковой шестерней.
• 20CrMnTi, цементированный и шлифованный: тот же материал и процесс, что и в оригинальном оборудовании.
• Сокращение времени простоя: непосредственная установка OEM с соответствующим диаметром отверстия 31 мм и профилем зубьев.
• Межбрендовая совместимость: подходит для Shacman X3000, F3000, M3000 с задними мостами HDZ300.
• Комплексный поиск: Помимо планетарных передач, Tolizer поставляет детали головки блока цилиндров , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубы , системы охлаждения двигателя , систему смазки , электрические детали двигателя , комплекты прокладок двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы , гидравлическую систему и компоненты сборки оси для Shacman, Автомобили TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарков и клиентов послепродажного обслуживания китайских марок тяжелых грузовиков, в том числе для внедорожной и горнодобывающей техники, по всему миру.

Урчание при включении Shacman X3000 или F3000? Слейте масло заднего моста, проверьте на наличие металлического мусора. Осмотрите поперечный вал и боковую шестерню. Если зубья планетарной шестерни изношены, исправьте ситуацию с помощью этой шестерни. Отправьте модель грузовика, модель оси, симптомы. Мы подтвердим, что DZ90149320010 подходит для вашего заднего моста Hande HDZ300, и ответим вам ценой, временем выполнения заказа и данными проверки профиля зубьев.

Свяжитесь с Tolizer сегодня, чтобы обеспечить поставку планетарного механизма.
