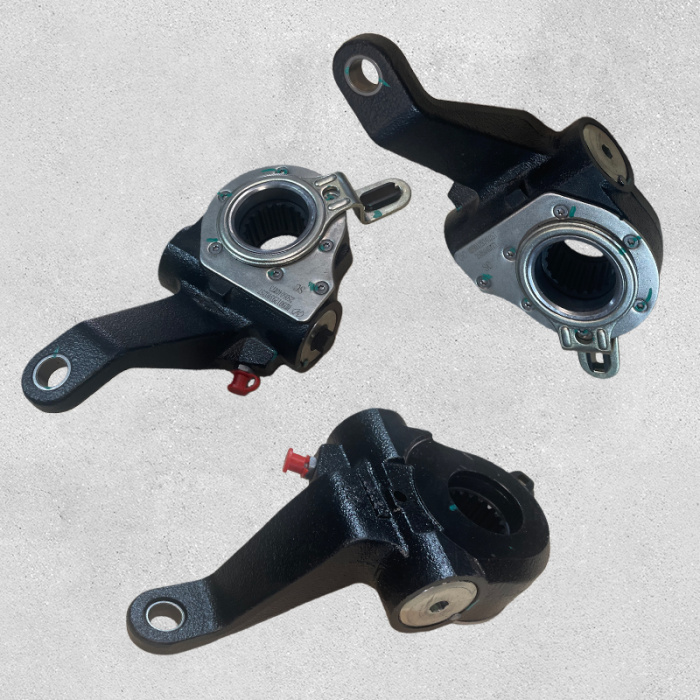

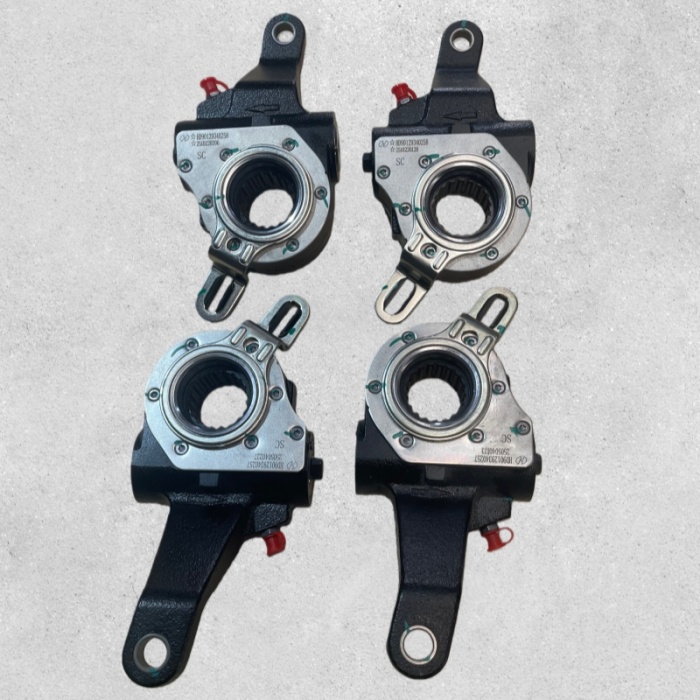

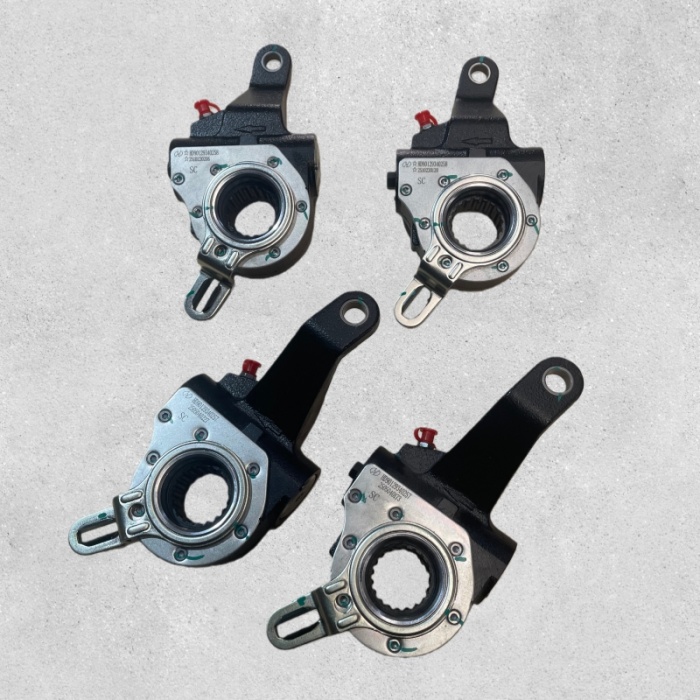

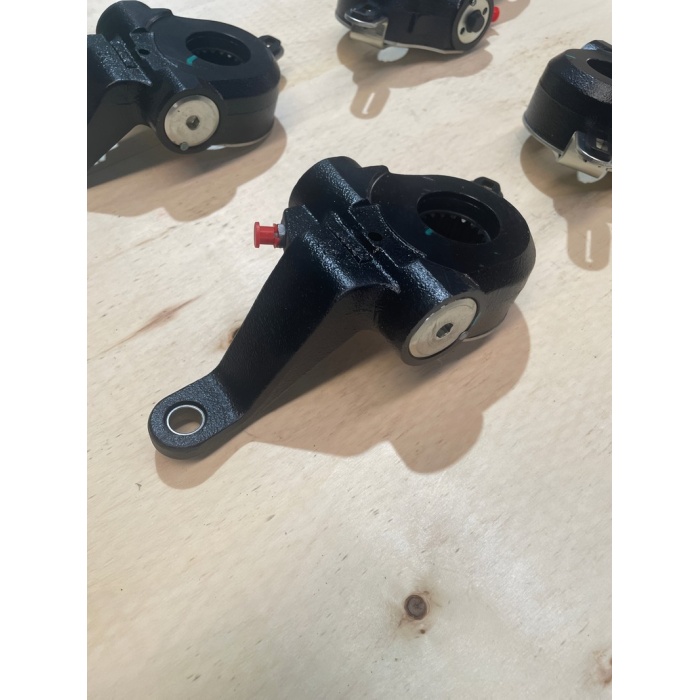

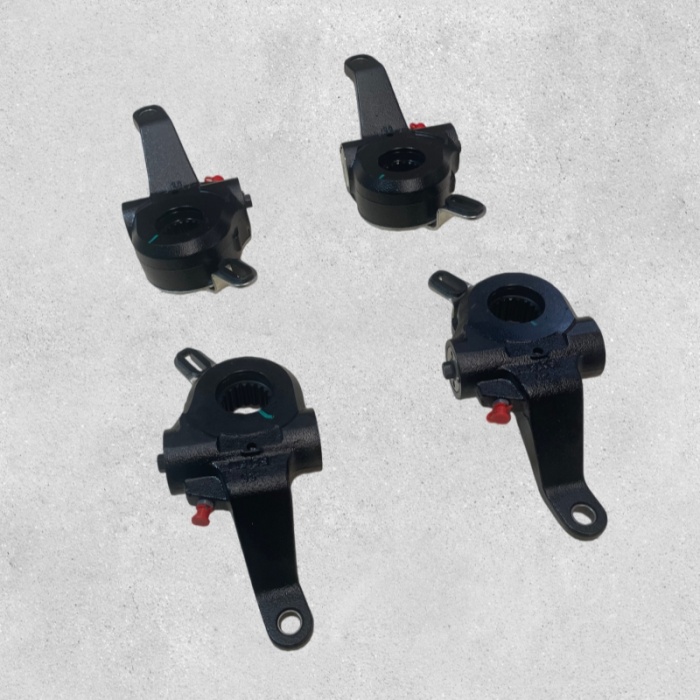

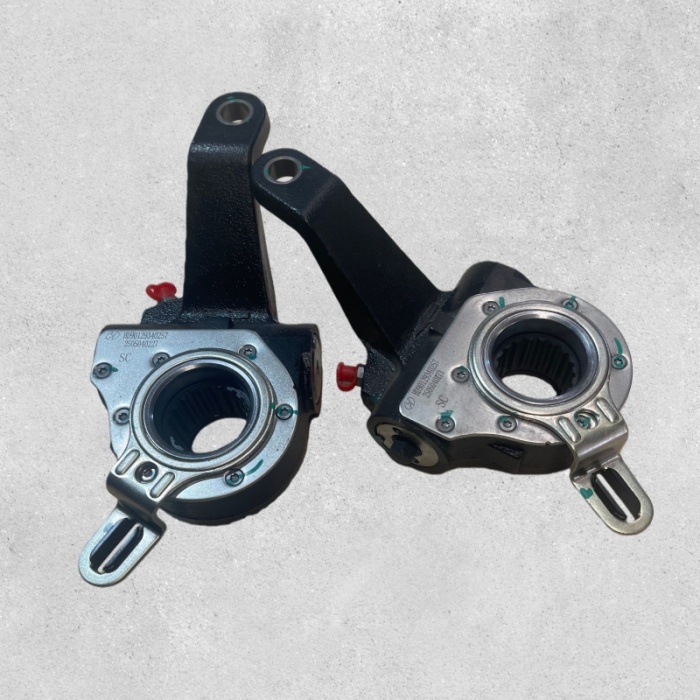

Автоматический регулятор зазора Hande HD90129340257

HD90129340257 Автоматический регулятор зазора — левый для ручного моста Shacman F3000/M3000/X3000

1. Обзор продукта

Автоматический регулятор зазора поддерживает правильный зазор между тормозной колодкой и барабаном без ручной регулировки. По мере износа накладки он вращает вал S-образного кулачка, поддерживая ход толкателя в оптимальном диапазоне. HD90129340257 — левосторонний агрегат для Shacman Delong F3000, M3000 и X3000 с мостами Hande. Правый компаньон: HD90129340258. Заменяет DZ9100340043 и DZ9100340045. Вес: 3 кг.

Поставляется компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. для дистрибьюторов Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

2. Подробная информация о продукте

Обработка поверхности: корпус из стали 45#, обработанное шлицевое отверстие и отверстие червячного вала. Червячная передача и червячный вал из 40Cr, термообработанные. Защитное покрытие. Шлицевой эвольвентный на 10 зубьев.

Производственный процесс: Корпус кованый/литой из стали 45#, обработан на станке с ЧПУ. Эвольвентный шлиец с 10 зубьями, соответствующий распредвалу Hande. Червячная передача и вал изготовлены из 40Cr и подвергнуты термообработке. В сборе с пружиной сцепления и односторонней муфтой. Проверяется посадка шлица, длина рычага, отверстие под шплинт, функция регулировки.

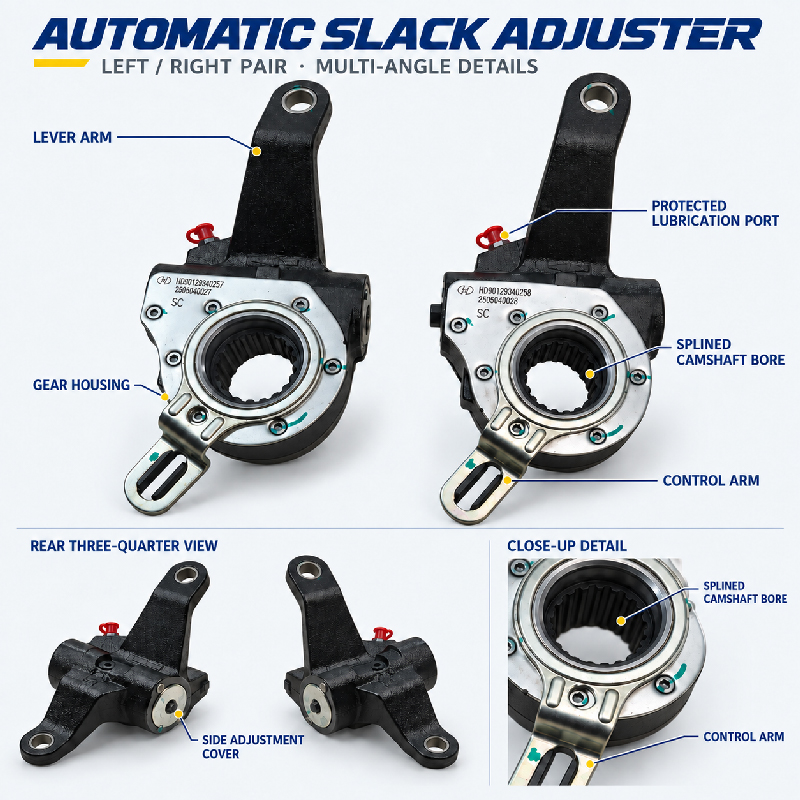

Структурная схема: Литой/кованый корпус, эвольвентное шлицевое отверстие с 10 зубьями, червячная передача и червячный вал, односторонняя муфта, отверстие под шплинт Φ14 мм, длина рычага от центра до центра 165 мм.

Место установки: Крепится на распределительный вал тормозной системы, задний мост и задне-задний мост. Левый блок при левом положении руля; правый блок справа. Шлица входит в зацепление с распределительным валом; Отверстие под вилку соединяется с толкателем тормозной камеры. Левый и правый не взаимозаменяемы.

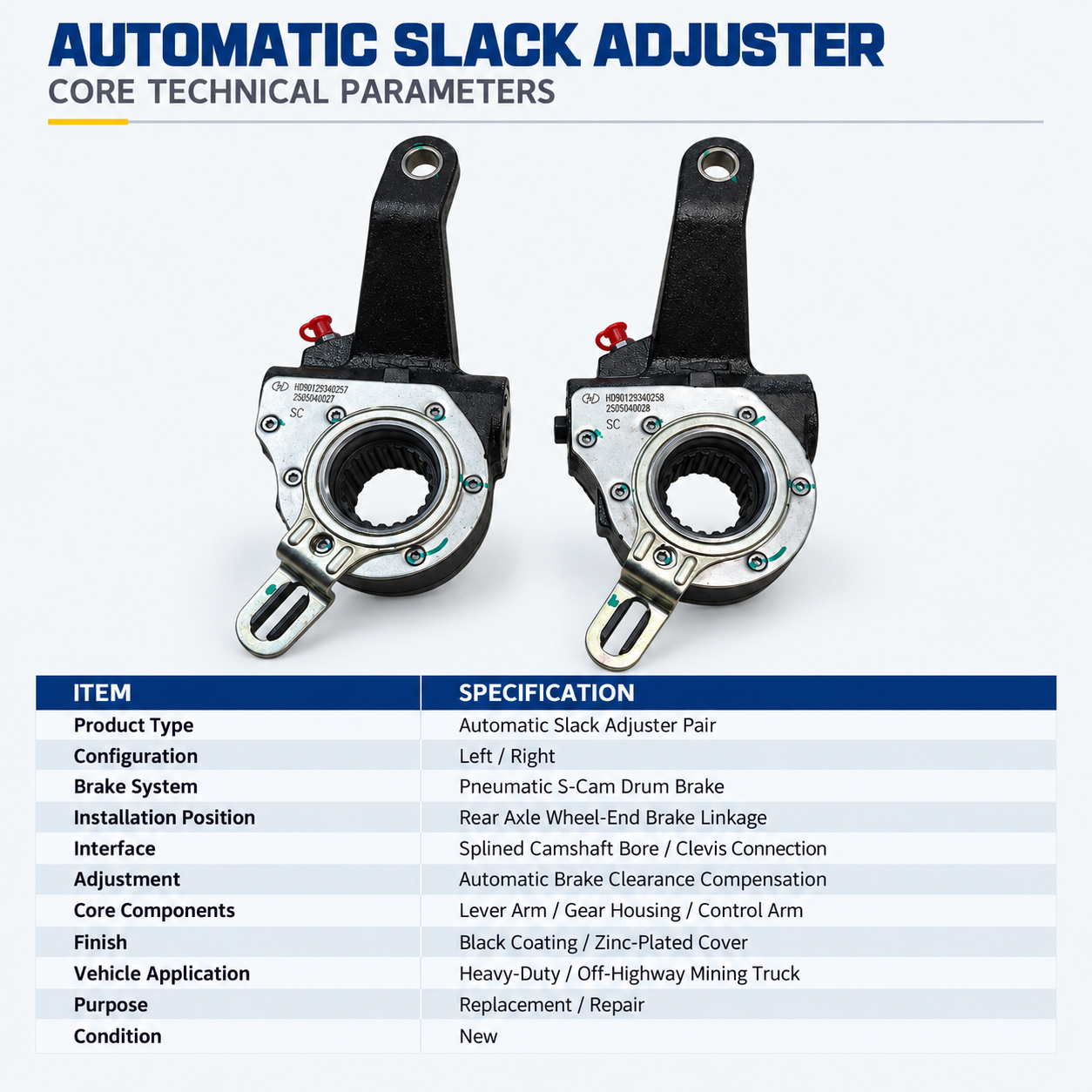

3. Технические характеристики

• Модель: HD90129340257 (ЛВ)

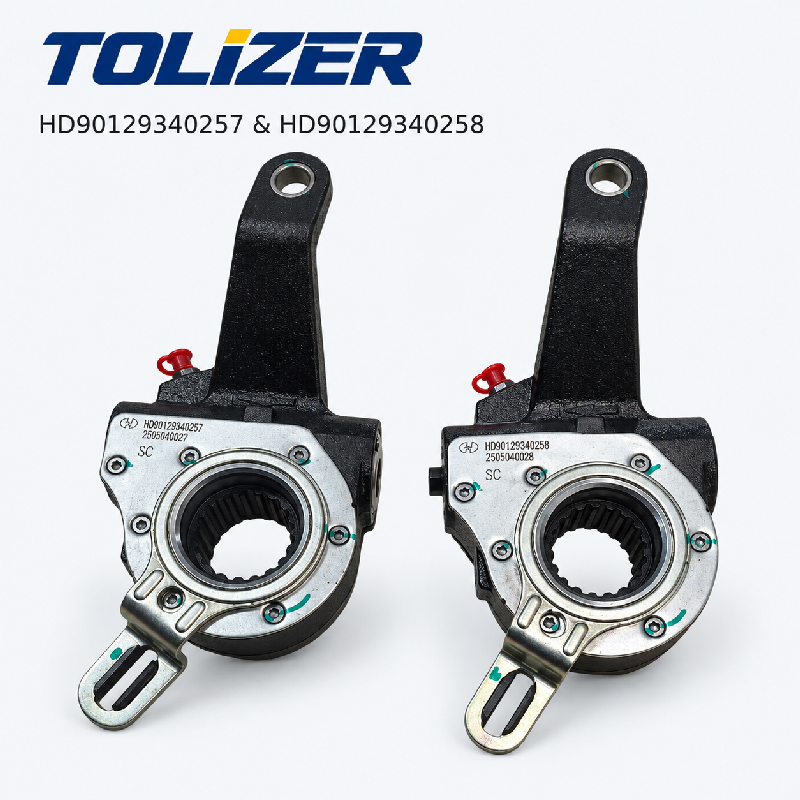

• Правый компаньон: HD90129340258
• Альтернативы: DZ9100340043, DZ9100340045.
• Длина рычага: 165 мм от центра до центра
• Шлицевой: эвольвентный, 10 зубьев
• Отверстие под штифт: Φ14 мм
• Материал: корпус из стали 45#, червячная передача и вал из 40Cr.
• Режим работы: Автоматический, саморегулирующийся.
• Профиль рычага: изогнутый
• Применение: Shacman Delong F3000, M3000, X3000 — мосты Hande, задний и задне-задний мост
• Комплектация автомобиля: Shacman F3000, M3000, X3000; Foton Auman EST/CTL с осями Hande
• Бренды: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное.


4. Особенности и преимущества продукта

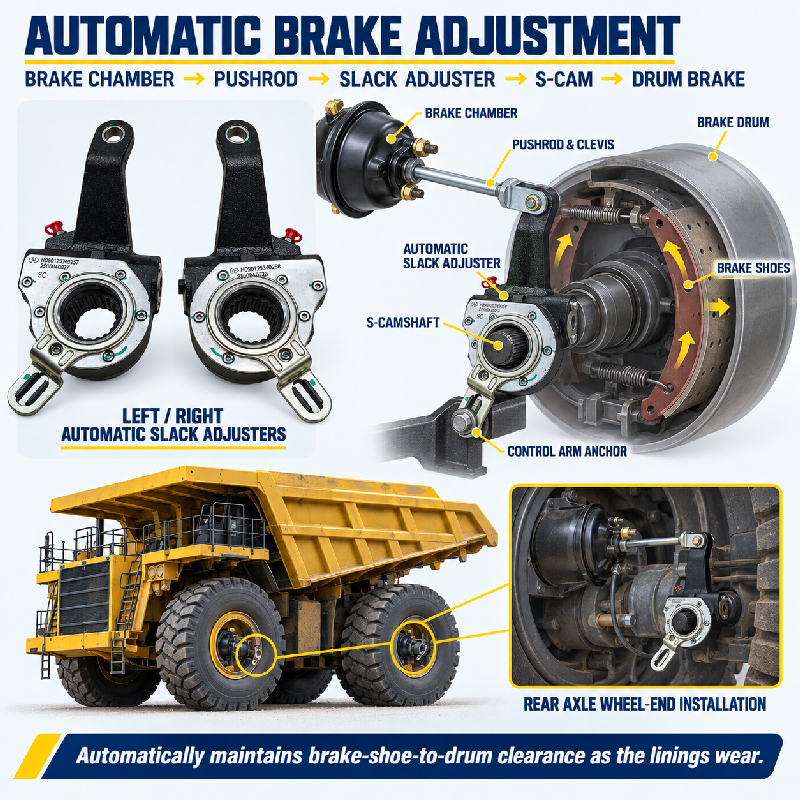

Принцип продукта: Муфта одностороннего действия и червячная передача компенсируют износ накладок. Во время торможения избыточное вращение, вызванное износом, фиксируется муфтой, которая вращает червячный вал и перемещает распределительный вал вперед. При отпускании сцепление фиксирует отрегулированное положение. Цикл повторяется до тех пор, пока ход тормоза не вернется в оптимальный диапазон. Регулировка постепенная и точная.

• Длина рычага 165 мм: стандартная для осей Shacman Hande. Оптимальное соотношение рычагов между толкателем камеры и распределительным валом. Разная длина меняет тормозное усилие.
• Эвольвентный шлиец с 10 зубьями: устанавливается непосредственно на распределительный вал Hande, без адаптера. Правильный профиль для F3000, M3000, X3000. Несовпадение шлицев вызывает вращательный люфт.
• Отверстие под штифт вилки диаметром 14 мм: стандартный диаметр для вилки толкателя. Правильный размер гарантирует отсутствие люфта при посадке штифта.
• Стальной корпус 45#, червячная передача 40Cr: жесткий корпус, износостойкая червячная передача и вал. Прочный для регулировки с большим циклом.
• Специально для левой и правой стороны: HD90129340257 левый, HD90129340258 правый. Не взаимозаменяемы. Неправильная сторона смещает штифт с головкой и приводит к неравномерному торможению.
• Прямая установка OEM: напрямую заменяет HD90129340257, DZ9100340043, DZ9100340045. Никаких модификаций.
• Стандарты качества: сертифицирован ISO 9001. Проверяется посадка шлица, длина рычага, отверстие под шплинт, функция регулировки.
• Преимущество Tolizer: в отличие от регуляторов других производителей со слабыми пружинами сцепления или непостоянными шлицами, наш регулятор изготовлен из стали 45# и 40Cr и прошел функциональные испытания.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Включите стояночный тормоз. Заблокируйте колеса. Пружинный тормоз в клетке, если имеется. Поднимите ось и поддержите.
2. Пружинный тормоз с клеткой: Пружинный тормоз с клеткой вручную в соответствии с процедурой производителя камеры.
3. Отсоединение вилки: снимите большие и малые штифты с головкой. Обратите внимание на позиции.
4. Снимите старый регулятор: Снимите фиксирующий зажим. Сдвиньте регулятор со шлицов распределительного вала. Обратите внимание на прокладки и упорные шайбы.
5. Осмотрите распределительный вал и втулки: Проверьте шлицы на предмет износа. Поверните распределительный вал вручную для обеспечения плавности работы. Замените изношенные втулки или уплотнения.
6. Установите новый регулятор: нанесите на шлицы противозадирный состав. Наденьте HD90129340257 на распределительный вал. Установите прокладки и упорные шайбы. Снова прикрепите фиксирующий зажим. Проверьте осевой люфт ≤1,5 ​​мм.
7. Подсоедините вилку: вставьте большие и малые штифты с головкой. Установите шплинты.
8. Распакуйте и проверьте: Распакуйте пружинный тормоз. Несколько раз задействуйте рабочий и пружинный тормоз. Убедитесь, что толкатель втягивается быстро и полностью. Проверьте ход после нескольких применений.
9. Проверьте регулировку: измерьте ход толкателя согласно спецификации Shacman. Если оно не соответствует техническим характеристикам, проверьте установку и распределительный вал.

6. Сценарии применения

• Задний тормоз Shacman Delong F3000/M3000/X3000: Замените левый регулятор, если ход превышает предельное значение, регулятор проскальзывает или изношены шлицы.
• Foton Auman EST/CTL с мостами Hande: Та же ось, проверьте тип шлица.
• Тяжелые перевозки и строительство. Постоянное торможение ускоряет износ накладок. Автоматическая регулировка обеспечивает стабильную производительность.
• Техническое обслуживание автопарка: предмет износа. Замените, если ход не поддерживается или шлицы изношены.

Диагностическое примечание: Следите за: Ход тормоза превышает предельное значение — регулятор не компенсирует износ накладок. Тормоза тянут в одну сторону — ход влево/вправо неравномерен. Регулятор проскальзывает или не удерживается — изношена обгонная муфта или червячная передача. Тормозной тормоз или горячее колесо — перерегулировка, накладки трутся барабаном. Износ шлицевого отверстия — ослаблен регулятор на распределительном валу. Утечка смазки — уплотнение вышло из строя. Перед заменой проверьте распределительный вал и втулки на предмет износа.

7. Преимущества для клиентов

• Постоянный тормозной ход: автоматическая регулировка поддерживает правильный ход толкателя, обеспечивая постоянство тормозного усилия и тормозного пути.
• Равномерное торможение: правильная регулировка влево/вправо предотвращает натяжение тормоза.
• Сокращение технического обслуживания: исключает периодическую ручную регулировку, сокращая трудозатраты и время простоя.
• Увеличенный срок службы накладок: Правильный зазор предотвращает чрезмерный ход и чрезмерный износ.
• Конструкция из стали 45# и 40Cr: прочная, подходит для частых регулировок.
• Правильная установка слева и справа: предотвращает смещение вилки и неравномерное торможение.
• Сокращение времени простоя: непосредственная установка OEM, без модификаций.
• Межбрендовая совместимость: подходит для Shacman F3000, M3000, X3000, Foton Auman EST/CTL с осями Hande.
• Универсальные источники: Помимо натяжных устройств, поставки Tolizer Детали головки блока цилиндров , Комплекты коленчатого вала , Детали клапанного механизма , Турбо-комплекты и трубы , Системы охлаждения двигателя , Система смазки , Электрические детали двигателя , Комплекты прокладок двигателя , Жгуты проводов , Детали электронного управления , Модули связи , Высоковольтные системы , Система рулевого управления , Оси в сборе , Тяжелые грузы Компоненты оси , тормозной системы и модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: дистрибьюторы, автопарки, вторичный рынок по всему миру.

Ход тормоза превышает допустимый предел или тянет в сторону на Shacman F3000 или M3000? Сначала проверьте распределительный вал и втулки. Если регулятор проскальзывает или шлицы изношены, замените его правильной стороной: HD90129340257 слева, HD90129340258 справа. Отправьте модель грузовика, модель оси, симптомы. Мы подтвердим правильность монтажника и ответим ценой, временем выполнения и размерными данными.
