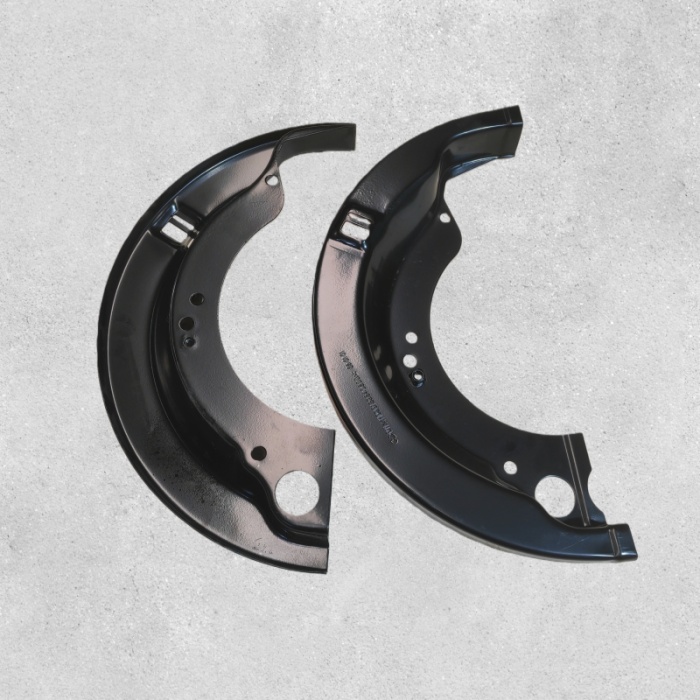

Пылезащитный чехол для тормоза HD90129340499 Shacman

HD90129340499 Пылезащитная крышка опорной пластины тормоза — левая для оси Shacman X3000/X5000 Hande

1. Обзор продукта

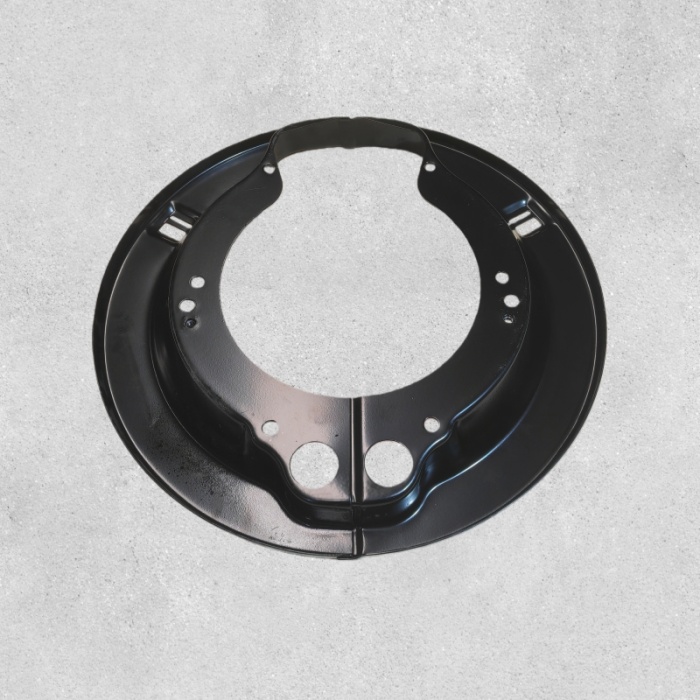

HD90129340499 — это пыльник опорной пластины левого заднего тормоза для грузовиков Shacman X3000 и X5000 с ведущими мостами Hande. Он специально разработан для мостов, оснащенных датчиками износа тормозов — деталь, отличающая его от стандартных пылезащитных чехлов. Крышка защищает опорную пластину тормоза, тормозные колодки и разъем датчика износа от дорожного мусора, воды и грязи. Без него проводка и разъем датчика износа подвергаются воздействию камней и попаданию влаги, что приводит к ложным предупреждающим сигналам или полному отказу датчика. Крышка также защищает точки поворота тормозных колодок и возвратные пружины от загрязнения, ускоряющего износ. Правый компаньон: HD90129340498. Также подходит для КамАЗ 65802/65952 и Урал-6370 с мостами Hande.

2. Подробная информация о продукте

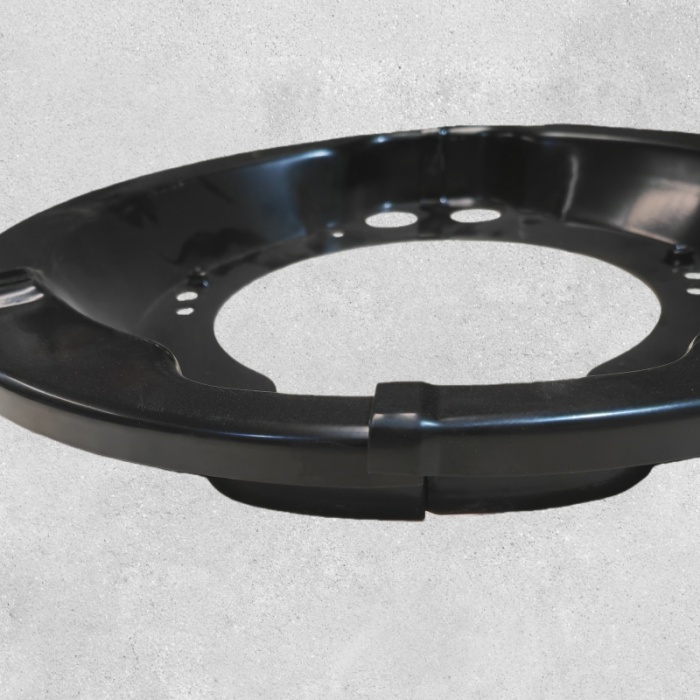

Обработка поверхности: Штампованная стальная пластина с антикоррозийным покрытием. Геометрия крышки соответствует контуру опорного диска тормоза. Монтажные отверстия совпадают с расположением болтов опорной пластины. Фланцевая кромка для жесткости и отклонения мусора.

Процесс изготовления: Штампован из стального листа. Монтажные отверстия пробиты или просверлены до нужного диаметра и расстояния. Краевой фланец сформирован той же операцией штамповки. Проверяется точность размеров, положение отверстий, целостность фланца. Толщина стали выбрана с учетом ударопрочности без лишнего веса.

Структурная схема: Формованный щиток из стальной пластины с контурным профилем, соответствующим опорной пластине тормоза. Монтажные отверстия совпадают с расположением болтов опорной пластины. Фланцевая кромка для жесткости. Расположен для защиты области тормозных колодок, возвратных пружин и разъема датчика износа от мусора и брызг воды.

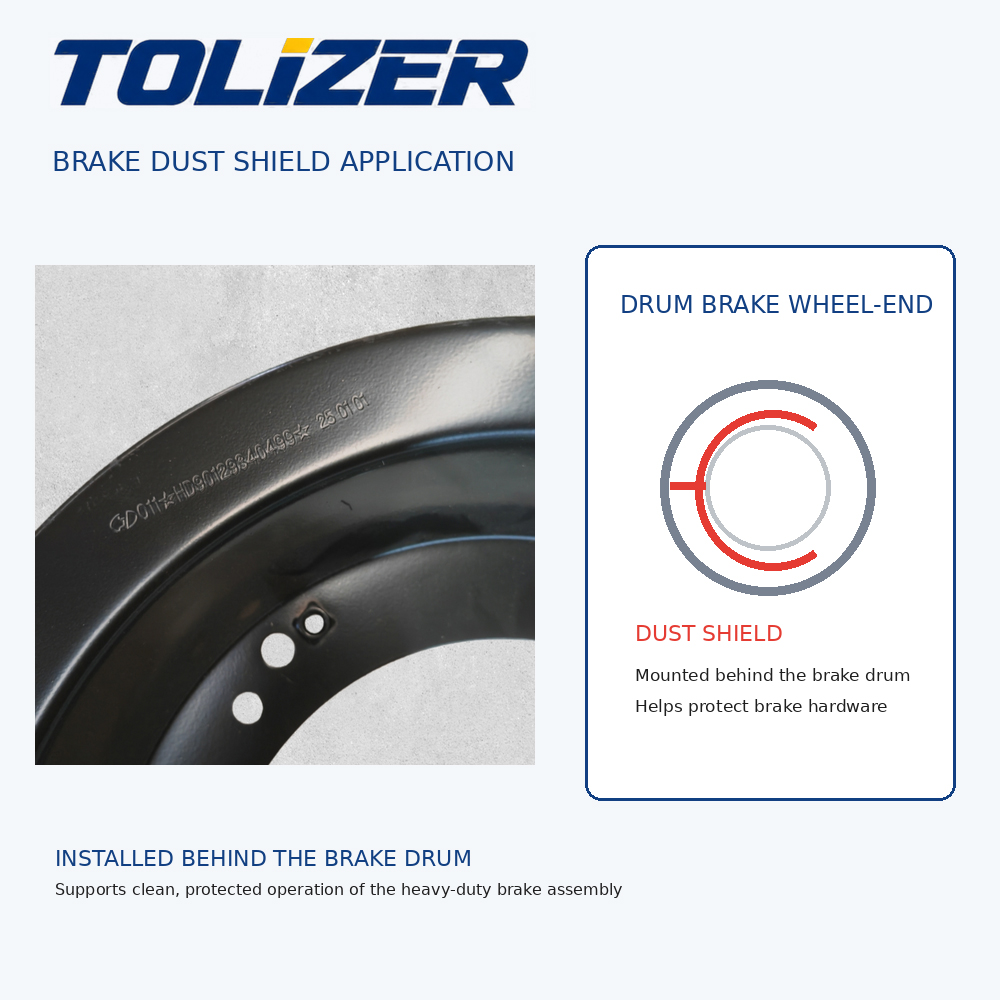

Место установки: крепится с левой стороны опорной пластины заднего тормоза на ведущей оси Hande. Крепится монтажными болтами опорной пластины или специальными крепежными деталями крышки. Левая и правая крышки не взаимозаменяемы: HD90129340499 — это левый блок, а HD90129340498 — правый блок.

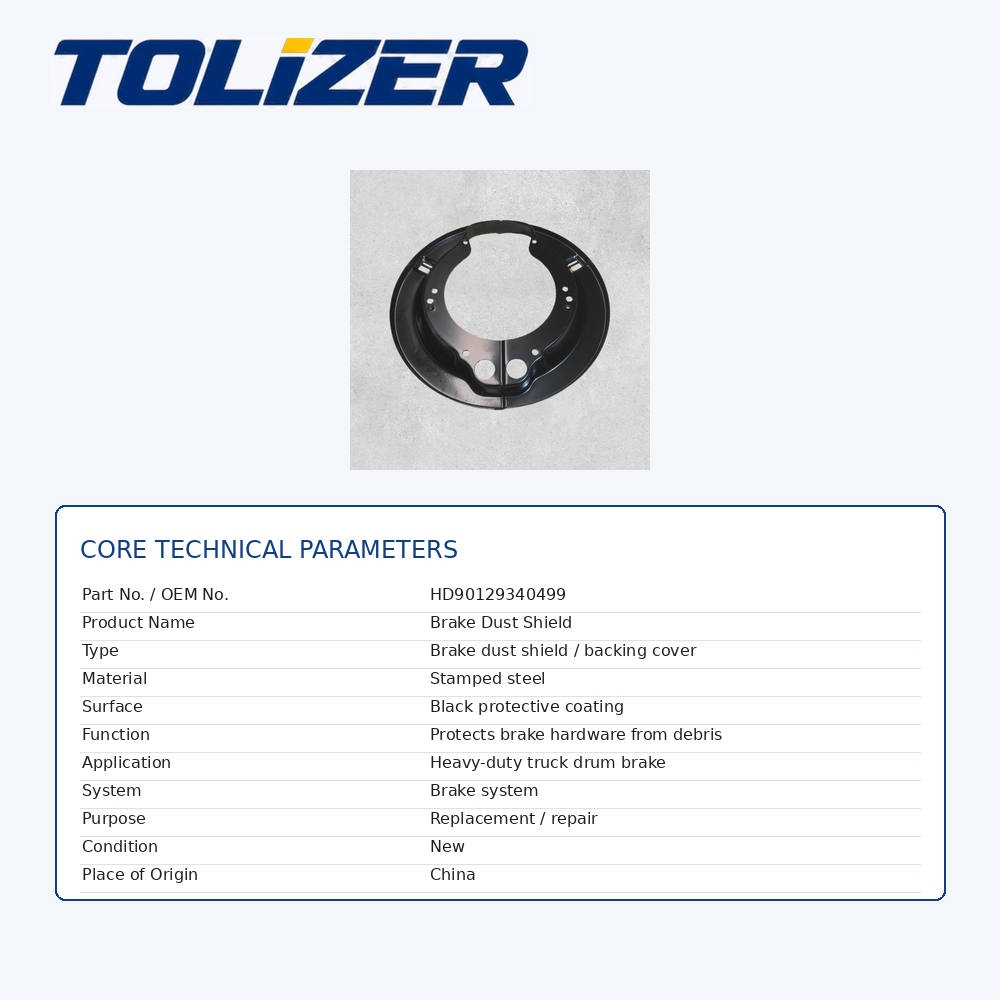

3. Технические характеристики

• Название продукта: Пылезащитный чехол опорной пластины тормоза/пылезащитный щиток тормоза
• Номер модели: HD90129340499
• Позиция: Левая рука
• Правый компаньон: HD90129340498
• Материал: штампованная стальная пластина с антикоррозийным покрытием.
• Монтаж: Крепление болтами к опорной пластине тормоза.
• Совместимость с датчиком износа: разработан для осей с датчиками износа тормозов.
• Применение: задний мост Shacman X3000, X5000 — серия Hande HDZ
• Комплектация автомобиля: Shacman X3000, X5000; Камаз 65802, 65952; Урал-6370 с мостами Hande
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное от влаги и ударов.


4. Особенности и преимущества продукта

Принцип продукта: Пылезащитный чехол представляет собой физический барьер, который защищает компоненты опорной пластины тормоза от дорожного мусора, воды и грязи. На осях с датчиками износа тормозов крышка имеет дополнительное значение — она защищает разъем датчика и проводку от ударов камней и влаги, которые являются основными причинами ложных предупреждений об износе и выхода датчика из строя. Крышка также защищает точки поворота тормозных колодок и возвратные пружины от загрязнения. Без чехла тормозная пыль и дорожный песок скапливаются на точках поворота, что приводит к заклиниванию и неравномерному износу колодок.

• Защита датчика износа: специально разработана для мостов с датчиками износа тормозов. Геометрия крышки защищает разъем датчика и проводку от ударов камнями и брызг воды — двух наиболее распространенных причин отказа датчика.
• Штампованная стальная конструкция: штампована из стального листа с антикоррозийным покрытием. Толщина стали выдерживает удары камней, не добавляя лишнего веса. Фланцевая кромка обеспечивает жесткость и отклоняет мусор.
• Контурная посадка: профиль крышки повторяет форму опорной пластины тормоза. Монтажные отверстия совпадают с расположением болтов опорной пластины для прямой установки с болтовым креплением.
• Особенности левостороннего исполнения: HD90129340499 — левостороннее устройство. Правый компаньон — HD90129340498. Невзаимозаменяемы — использование неправильной стороны оставляет зазор в защитном кожухе и подвергает компоненты тормоза загрязнению.
• Прямая установка OEM: размеры, расположение монтажных отверстий и контур соответствуют оригинальному Hande HD90129340499.
• Стандарты качества: сертифицирован ISO 9001. Проверяется точность размеров, положение отверстий, целостность фланца.
• Преимущество Tolizer: в отличие от пылезащитных чехлов других производителей с неравномерным расположением отверстий или тонкой стали, которая деформируется при ударе, наш чехол отштампован из стальной пластины и проверен.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Включите стояночный тормоз. Заблокируйте передние колеса. Поднимите заднюю часть грузовика и поддержите ось домкратами. Снимите колесо и шину.
2. Снимите старую крышку: Снимите крепежные болты, крепящие пылезащитную крышку к опорной пластине тормоза. Обратите внимание на положение болтов и шайб. Снимите крышку.
3. Осмотрите опорную пластину и компоненты тормоза: Очистите поверхность опорной пластины. Осмотрите тормозные колодки, возвратные пружины и разъем датчика износа на наличие повреждений или загрязнений. При необходимости замените изношенные компоненты.
4. Установите новую крышку: Расположите новую крышку HD90129340499 на левой стороне опорной пластины, соблюдая правильную ориентацию. Совместите монтажные отверстия с расположением болтов опорной пластины. Установите крепежные болты и затяните их в соответствии со спецификацией.
5. Проверьте зазор: убедитесь, что крышка не касается тормозного барабана или колеса. Убедитесь, что крышка защищает разъем датчика износа и проводку.
6. Переустановите колесо: Переустановите колесо и шину. Опустите автомобиль и затяните колесные гайки в соответствии со спецификацией.
7. Тест: Проведите дорожное испытание и убедитесь, что крышка надежно закреплена. Убедитесь, что система предупреждения датчика износа работает правильно (нет ложных предупреждений).

6. Сценарии применения

• Обслуживание задних тормозов Shacman X3000/X5000: на этих грузовиках используется левый пыльник HD90129340499 на задней оси Hande с датчиками предупреждения износа. Замените, если он поврежден в результате удара, проржавел или когда разъем датчика износа подвергся воздействию мусора.
• Камаз 65802/65952 и Урал-6370 с ручными мостами: Одинаковый левый пыльник. Проверьте модель оси и конфигурацию датчика.
• Тяжеловозные и горнодобывающие машины: пересеченная местность и пыльная среда создают высокие ударные нагрузки и загрязнения на пылезащитный чехол. Штампованная сталь противостоит ударам камней и защищает компоненты тормозов.
• Техническое обслуживание автопарка: Товар на складе. Проверяйте каждый раз при обслуживании задних тормозов. Поврежденную крышку следует заменить, чтобы защитить датчик износа и компоненты тормоза.

Диагностическое примечание: Следите за: Ложным световым индикатором износа тормозов — крышка повреждена или отсутствует, что позволяет мусору или воде попасть в разъем датчика износа. Видимые повреждения или коррозия на крышке — повреждена обломками или проржавела; замените, чтобы защитить компоненты тормоза. Тормозная колодка заедает или неравномерно изнашивается — крышка отсутствует или повреждена, что приводит к скоплению тормозной пыли и песка в точках поворота колодок. Разъем датчика износа обнажен или поврежден — крышка не экранирует разъем; замените крышку и проверьте проводку датчика. Перед заменой проверьте датчик износа и разъем на наличие повреждений.

7. Преимущества для клиентов

• Защищает систему датчика износа: защищает разъем и проводку датчика износа от ударов камней и брызг воды, предотвращая ложные предупреждения и отказ датчика.
• Продлевает срок службы тормозных компонентов: предотвращает попадание мусора и воды в точки поворота тормозных колодок и возвратные пружины, предотвращая заедание и неравномерный износ.
• Штампованная стальная конструкция: выдерживает удары камней, не добавляя лишнего веса. Фланцевая кромка обеспечивает жесткость и отклоняет мусор.
• Специальная установка для левой руки: HD90129340499 — левосторонняя модель; HD90129340498 — правый компаньон. Правильная посадка обеспечивает полную защиту от мусора.
• Коррозионная стойкость: Покрытие устойчиво к дорожной соли, влаге, тормозной пыли.
• Сокращение времени простоя: непосредственная установка OEM — без модификаций.
• Межбрендовая совместимость: Подходит для Shacman X3000, X5000, КамАЗ 65802/65952, Урал-6370 с мостами Hande.
• Комплексный поиск: Помимо тормозных чехлов, расходные материалы Tolizer Детали головки блока цилиндров , Комплекты коленчатого вала , Детали клапанного механизма , Турбо-комплекты и трубки , Системы охлаждения двигателя , Система смазки , Электрические детали двигателя , Комплекты прокладок двигателя , Жгуты проводов , Детали электронного управления , Модули связи , Высоковольтные системы , Система рулевого управления , Сборка моста , Оси для тяжелых условий эксплуатации Компоненты тормозной системы и модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: дистрибьюторы, автопарки, вторичный рынок по всему миру.

Ложное предупреждение об износе тормозов или поврежден пылезащитный чехол на Shacman X3000 или X5000? Сначала проверьте разъем датчика износа на наличие повреждений. Если сама крышка повреждена или отсутствует, эта крышка поможет исправить ситуацию. Не забудьте заказать правильную сторону: HD90129340499 левая, HD90129340498 правая. Отправьте модель грузовика, модель оси, симптомы. Мы подтвердим правильность пылезащитного чехла и ответим вам ценой, временем выполнения заказа и размерными данными.

Свяжитесь с Tolizer сегодня, чтобы обеспечить поставку пылезащитного чехла для тормозов.
