OEM задняя тормозная колодка в сборе HD90129340638 Hande

HD90129340638 Задние тормозные колодки в сборе — с датчиком износа для осей Shacman Delong HDZ

1. Обзор продукта

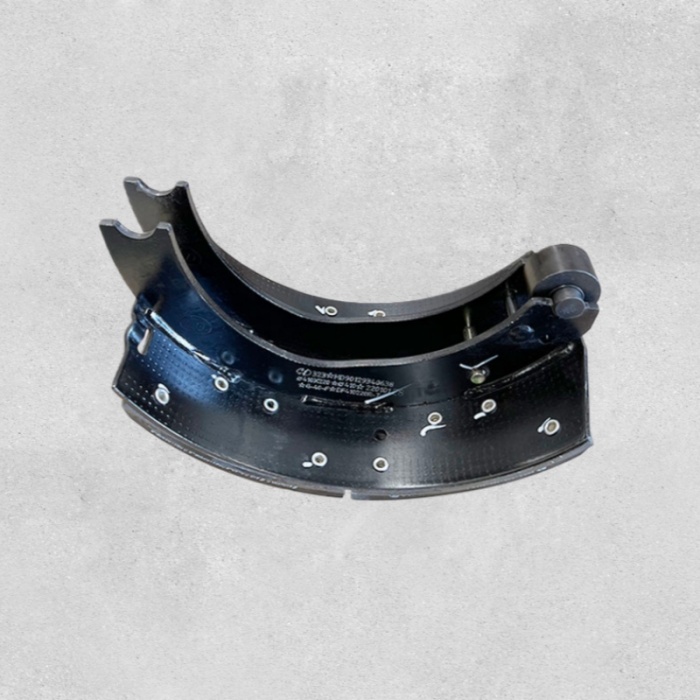

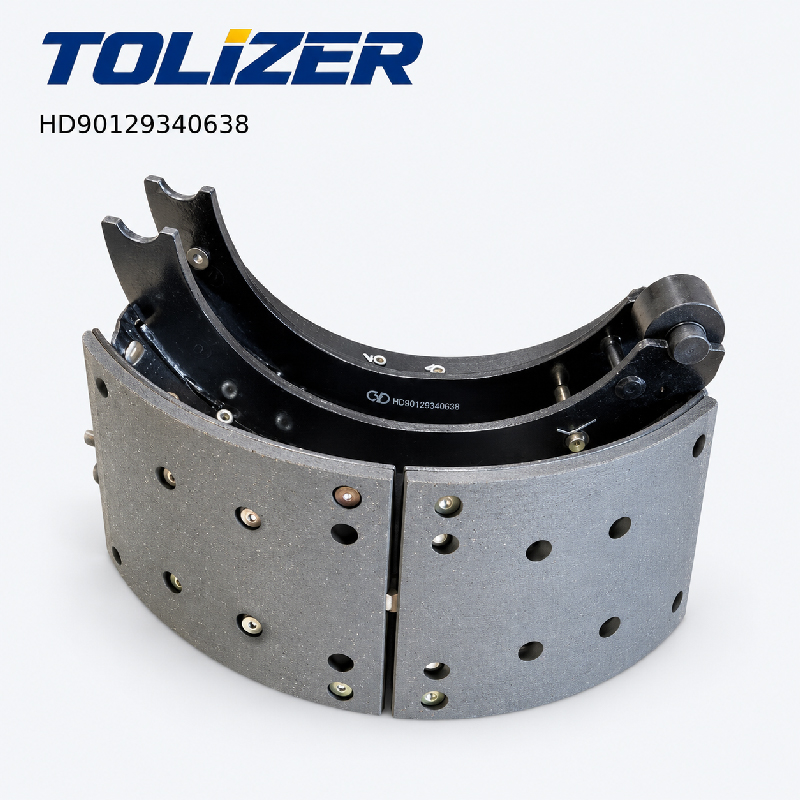

HD90129340638 — это задняя тормозная колодка в сборе со встроенным датчиком износа для грузовиков Shacman Delong. Это не стандартная колодка — это версия со встроенным датчиком для ведущих мостов HDZ390, HDZ425 и HDZ440, где система контроля износа тормозов требует установки датчика на колодке. Разъем датчика монтируется на перепонку обуви и контролирует толщину подкладки, вызывая предупреждение на приборной панели перед контактом металла с металлом. Стандартная обувь без этого положения отключит систему оповещения. Обновлены номера деталей: HD90129341086 и HD90129341375 — прямые замены. Используются тормозные накладки HD90129340607 . Вес: 10 кг на ботинок.

Поставляется компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. для дистрибьюторов Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

2. Подробная информация о продукте

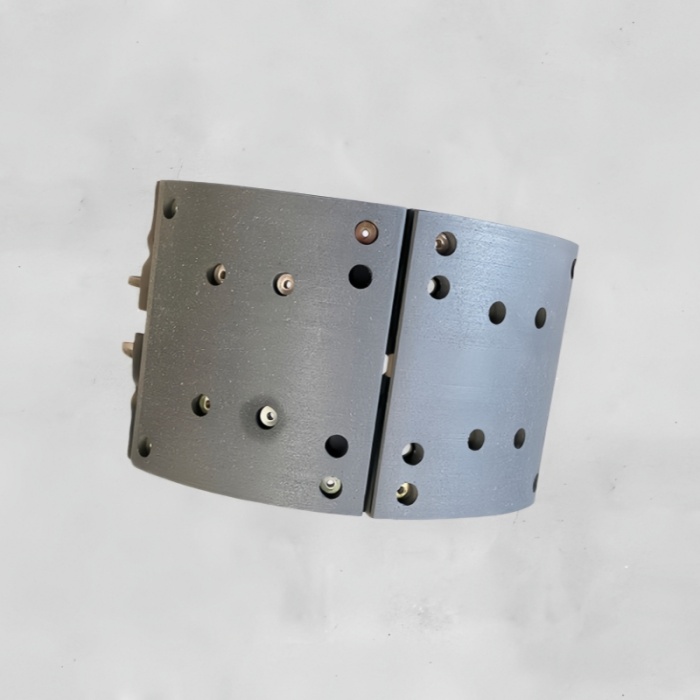

Обработка поверхности: Сварная стальная пластина с литой/кованой шарнирной секцией. Предусмотрена возможность установки датчика, встроенного в полотно обуви. Поверхность подкладки отшлифована. Отверстие шарнира и контакт ролика обработаны с высокой точностью. Антикоррозионное покрытие.

Производственный процесс: стальная пластина, приваренная к монтажной втулке датчика. Отверстие шарнира и паз ролика обработаны после сварки. Поверхность облицовки грунтована. Проверяется целостность сварных швов, положение установки датчика, диаметр отверстия шарнира, точность размеров.

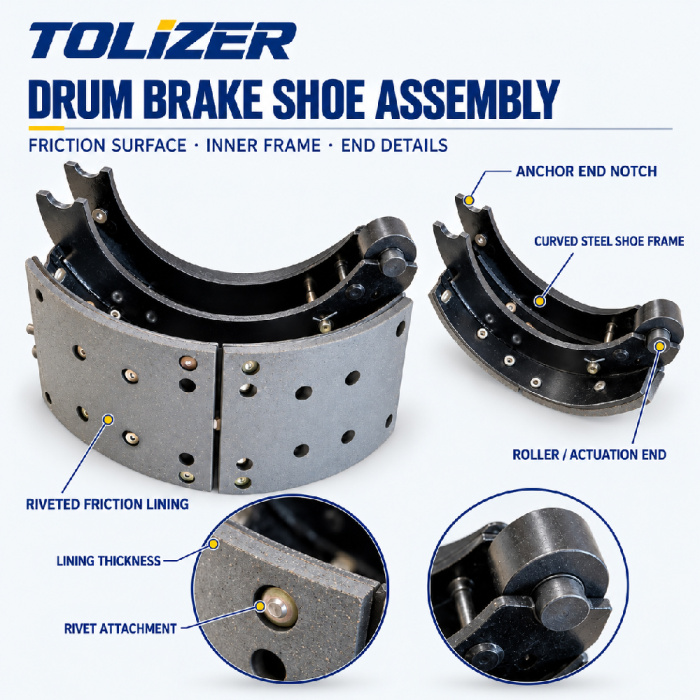

Структурная схема: изогнутая стальная платформа, центральная стенка, поворотное отверстие, контактная поверхность ролика и место для установки датчика износа на стенке . Датчик расположен для контроля толщины накладки по мере ее износа.

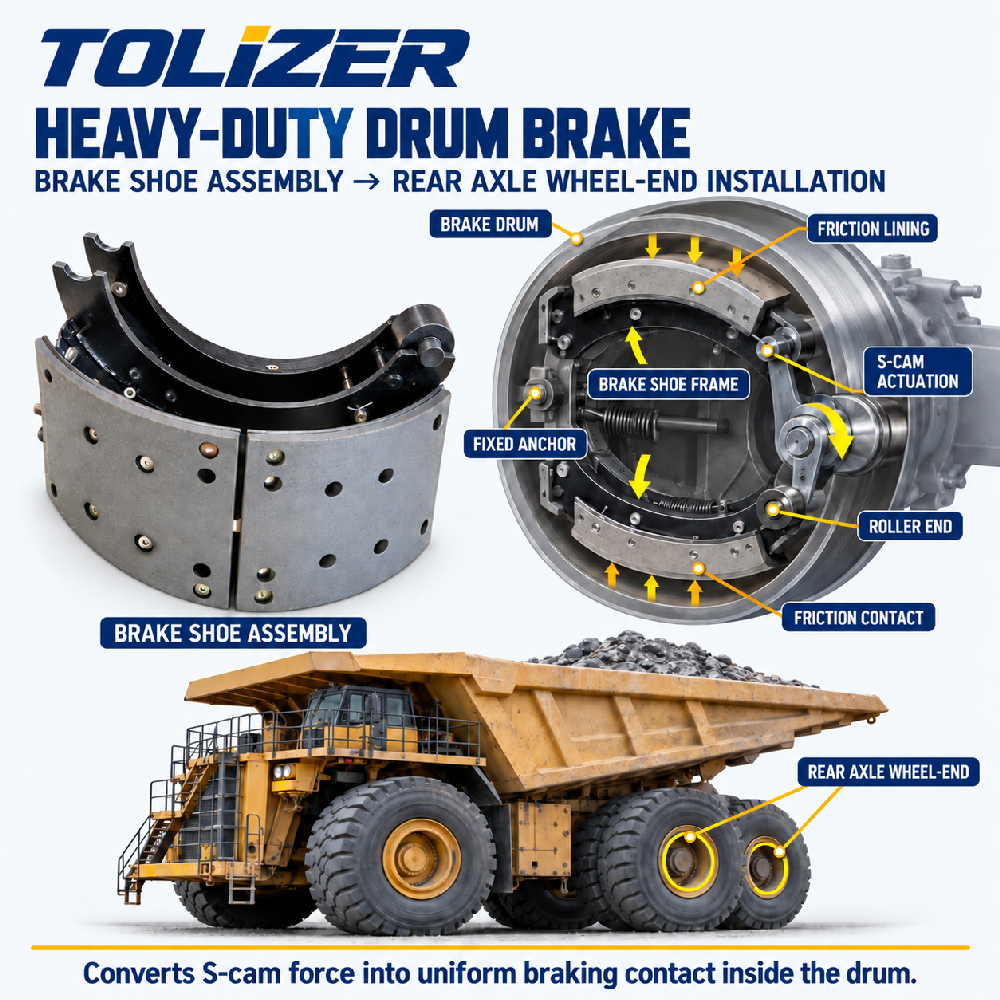

Положение установки: Устанавливается внутри заднего тормозного барабана на оси HDZ390/425/440. Поворотное отверстие подходит для анкерного штифта. Роликовый контакт зацепляет кулачок регулятора зазора. Разъем датчика подключается к месту крепления на колодке — этот этап отличается от стандартной установки колодки. Провода датчика должны быть проложены вдали от вращающихся компонентов.

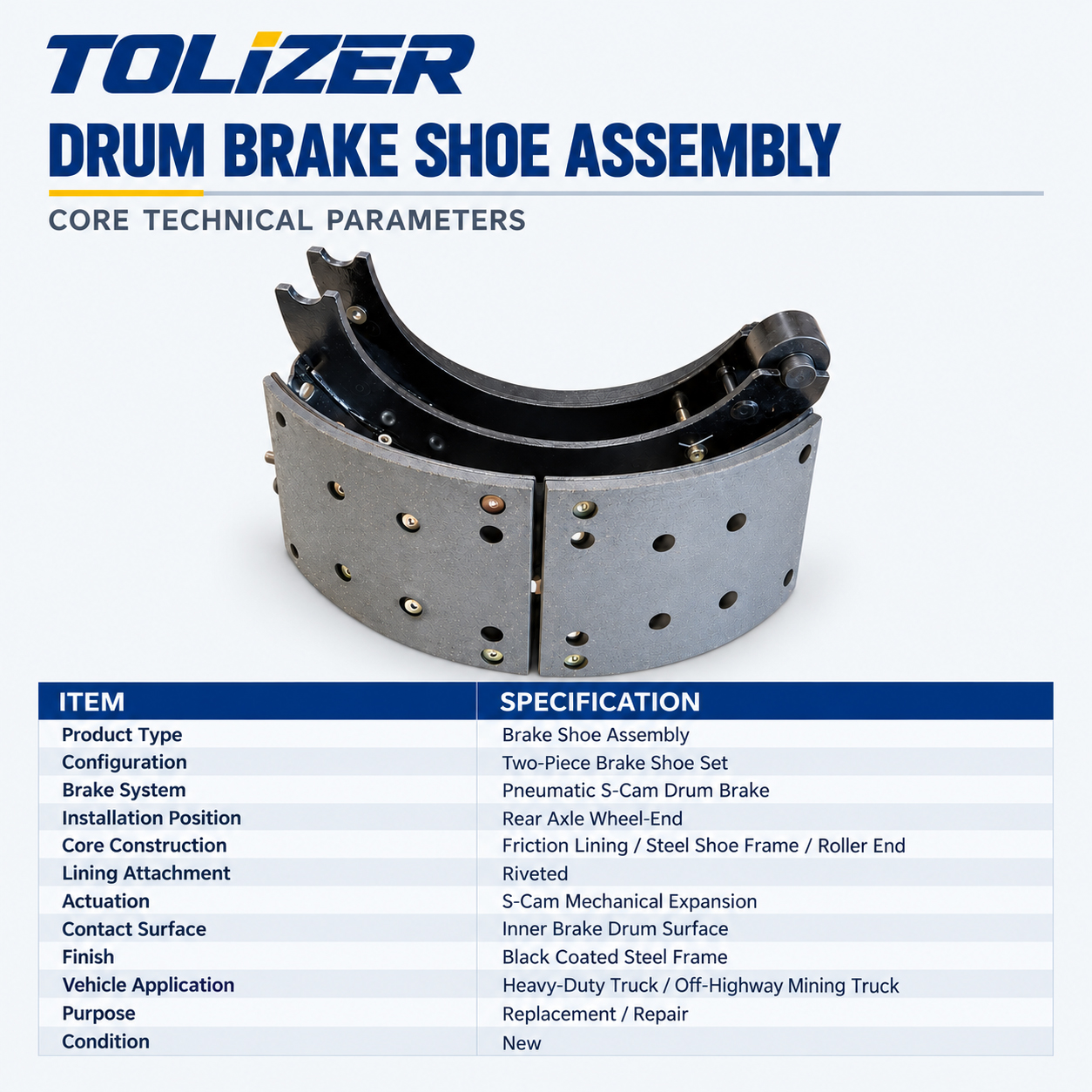

3. Технические характеристики

• Модель: HD90129340638
• Обновленные номера деталей: HD90129341086, HD90129341375 (прямая замена).
• Тормозная накладка: HD90129340607
• Материал: сварная стальная пластина с литым/кованым шарниром.
• Наличие датчика: встроенный датчик износа, монтируемый на перепонке обуви.
• Поворотное отверстие: прецизионная обработка
• Кулачковый контакт: обработанная поверхность ролика
• Поверхностная обработка: Антикоррозионное покрытие.
• Применение: Shacman Delong F3000, X3000, New M3000, X5000 — задние мосты HDZ390/425/440
• Бренды: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное.


4. Особенности и преимущества продукта

• Встроенный датчик износа: в перегородке колодки имеется крепление для датчика предупреждения об износе тормозов. В стандартной обуви этого нет — использование стандартной обуви отключает систему оповещения. Датчик активирует предупреждение на приборной панели до того, как обшивка достигнет контакта металла с металлом.
• Последовательные обновления номеров деталей: HD90129340638 → HD90129341086 → HD90129341375. Новые номера напрямую заменяют старые. Односторонние отношения обновления.
• HD90129340607 Совместимость с накладками: Разработаны с учетом правильных характеристик накладок, обеспечивая надлежащее трение и износ.
• Установка оси HDZ390/425/440: указана для этих осей Hande на Shacman Delong F3000, X3000, New M3000, X5000.
• Сварная стальная конструкция: высокопрочная пластина и контролируемая сварка для обеспечения жесткости и усталостной прочности.
• Прямая установка OEM: размеры, отверстие шарнира, роликовый контакт, положение установки датчика соответствуют оригинальному башмаку Hande.
• Преимущество Tolizer: в отличие от обуви других производителей без датчиков, отключающих систему оповещения, наша сохраняет ее работоспособность. Также имеются обновленные версии.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Включите стояночный тормоз. Заблокируйте передние колеса. Поднимите заднюю часть, поддержите ось. Снимите колесо и шину.
2. Снятие барабана: выверните крепежные винты, сдвиньте барабан со ступицы.
3. Отсоединить датчик износа: Найдите разъем на перепонке колодки. Отсоедините проводку датчика. Этот шаг не относится к стандартной обуви.
4. Снимите пружины и крепеж: используйте инструмент для тормозных пружин. Обратите внимание на позиции.
5. Снимите старую колодку: отсоедините анкерный штифт и кулачок регулятора натяжения. Снять обувь.
6. Осмотр: Проверьте анкерный штифт, кулачок и датчик износа на предмет износа или повреждений. При необходимости замените.
7. Установите новую колодку: соедините отверстие шарнира с анкерным штифтом, контакт кулачка с регулятором зазора. Установите прижимное оборудование и возвратную пружину.
8. Подключение датчика износа: Подключите разъем к месту крепления на колодке. Проложите проводку вдали от вращающихся компонентов и закрепите зажимами.
9. Отрегулируйте и переустановите барабан: Установите зазор между накладкой и барабаном согласно спецификации Shacman. Переустановите барабан и колесо. Затяните колесные гайки.
10. Тест: Несколько раз нажмите и отпустите тормоз. Проверьте плавность применения. Проверьте работоспособность системы предупреждения об износе (нет ложных предупреждений). Дорожное испытание на равномерность торможения.

6. Сценарии применения

• Задний тормоз Shacman Delong X3000/X5000/F3000/новый M3000: Замените, если накладка изношена или датчик требует замены.
• Автопарки с системами предупреждения об износе. Для грузовых автомобилей, оснащенных системой контроля износа тормозов, требуются колодки со встроенным датчиком. Стандартный башмак отключает систему.
• Тяжелые перевозки и строительство. Постоянное торможение ускоряет износ накладок. Система оповещения обеспечивает предварительное уведомление.
• Техническое обслуживание автопарка: Товар на складе. Перед заказом проверьте модель оси и наличие на грузовике системы датчиков износа.

Диагностическое примечание: Следите за: Горит контрольная лампа износа тормозов — накладки на пороге предупреждения; заменить колодку и подкладку. Контрольная лампа мигает или прерывистая — разъем датчика ослаблен или загрязнен; проверьте соединение, прежде чем отключать датчик. Система предупреждения не работает после ремонта тормозов — установлены стандартные колодки без приспособлений; замените на HD90129340638 или обновленную версию. Скрип от заднего колеса — протерлись накладки; немедленно замените. Перед заменой проверьте анкерный штифт, кулачок и датчик на предмет износа.

7. Преимущества для клиентов

• Сохраняет работоспособность системы предупреждения об износе: встроенный датчик позволяет системе мониторинга работать. Стандартная обувь отключает это.
• Заблаговременное предупреждение об износе накладок: предупреждение на приборной панели перед контактом металла с металлом предотвращает повреждение вальца и ремонт на дороге.
• Совместимость с последовательным номером детали: Прямая замена для HD90129340638, HD90129341086, HD90129341375.
• HD90129340607 Совместимость с накладками: правильные характеристики трения и износа.
• Сварная стальная конструкция: выдерживает интенсивное торможение.
• Сокращение времени простоя: непосредственная установка OEM, без модификаций.
• Межбрендовая совместимость: подходит для Shacman Delong F3000, X3000, New M3000, X5000 с осями HDZ390/425/440.
• Комплексный поиск: Помимо тормозных колодок, поставки Tolizer Детали головки блока цилиндров , Комплекты коленчатого вала , Детали клапанного механизма , Турбо-комплекты и трубы , Системы охлаждения двигателя , Система смазки , Электрические детали двигателя , Комплекты прокладок двигателя , Жгуты проводов , Детали электронного управления , Модули связи , Системы высокого напряжения , Система рулевого управления , Сборка оси , Оси для тяжелых условий эксплуатации , Компоненты тормозной системы и модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: дистрибьюторы, автопарки, вторичный рынок по всему миру.

Сигнальная лампа износа тормозов или скрежет заднего колеса на Shacman X3000 или X5000? Убедитесь, что ваш грузовик оснащен системой предупреждения об износе — в этой колодке есть датчик; стандартная обувь этого не делает. Если датчик работает и подкладка изношена, эта обувь поможет исправить ситуацию. Обновленные номера деталей HD90129341086 и HD90129341375 являются прямой заменой. Отправьте модель грузовика, модель оси, симптомы. Мы подтвердим, что HD90129340638 является правильной задней тормозной колодкой со встроенным датчиком, и ответим вам ценой, временем выполнения заказа и данными проверки крепления датчика.
