Оптовая продажа тормозных колодок в сборе HD90149340093

HD90149340093 Задние тормозные колодки в сборе — для заднего моста Shacman X3000/X5000 Hande HDZ300

1. Обзор продукта

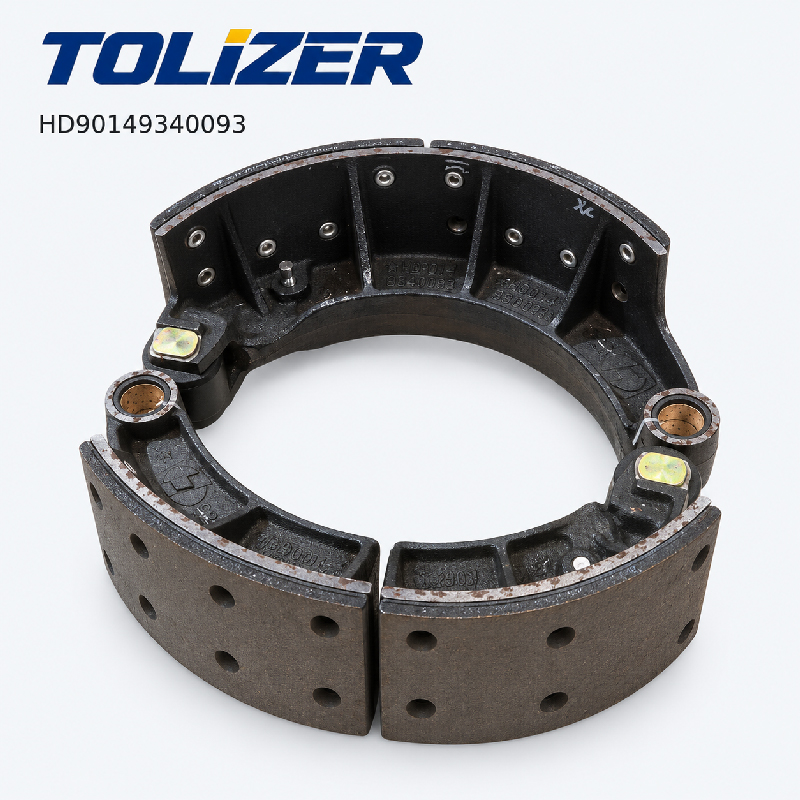

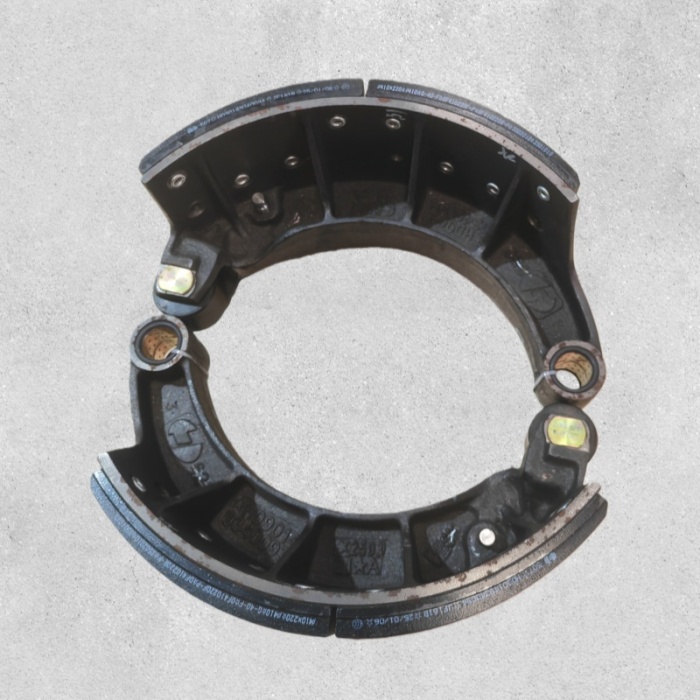

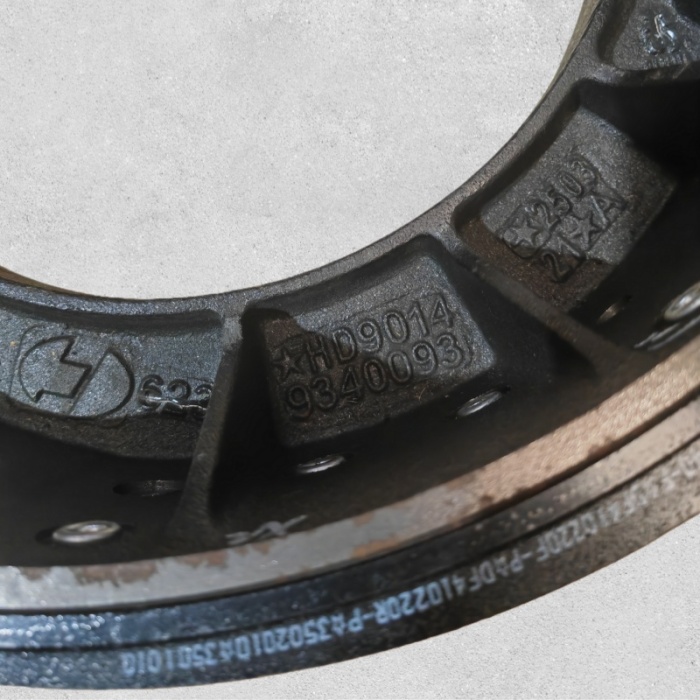

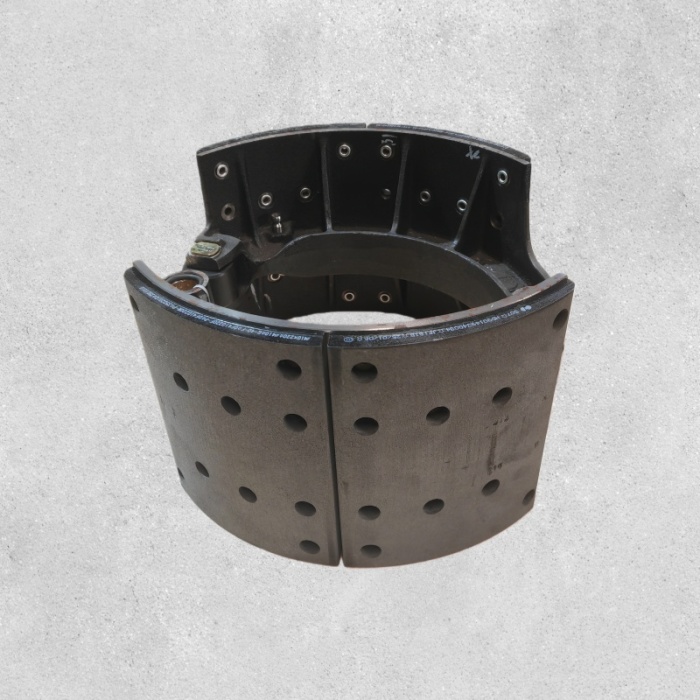

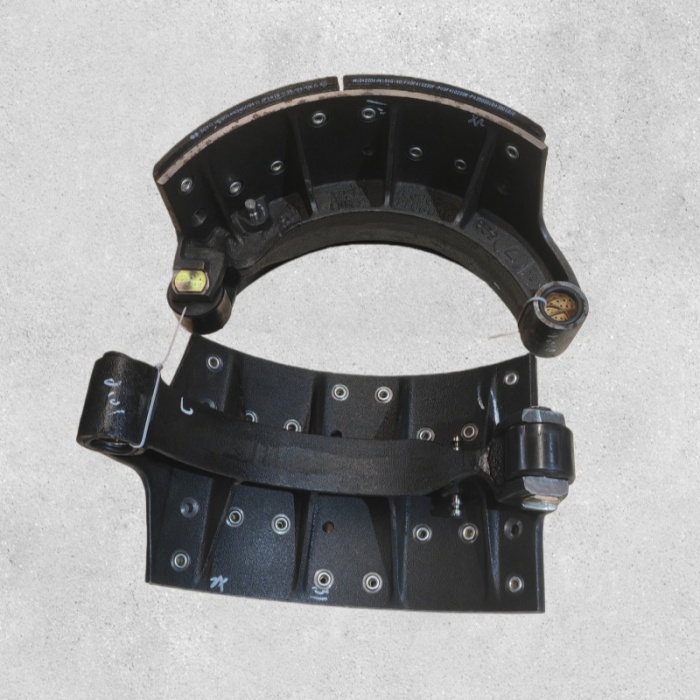

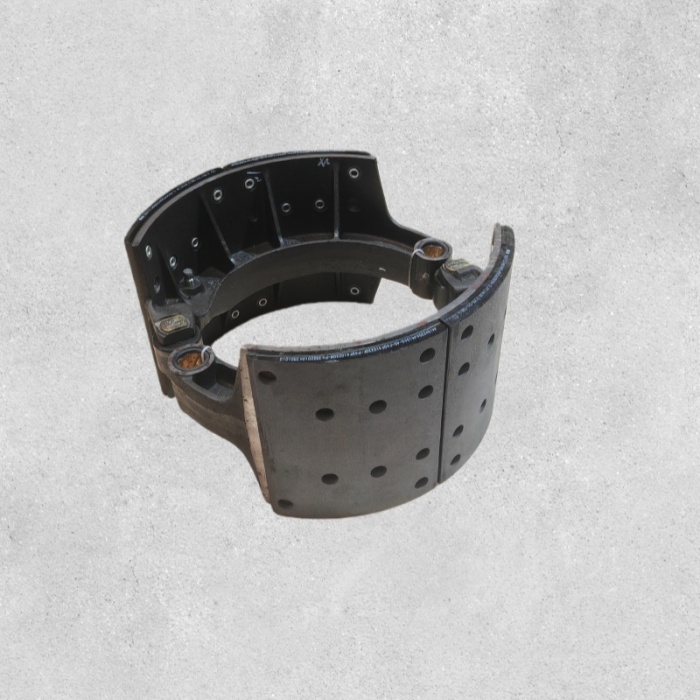

HD90149340093 — это левая задняя тормозная колодка в сборе для грузовиков Shacman X3000 и X5000 с задними ведущими мостами Hande HDZ300. Используется на шасси 8x4 и 6x4 с расположением отверстий под заклепки 8+8. Правый компаньон: HD90149340094. Не взаимозаменяемы. Вес: 8,8–9,65 кг с подкладкой.

Поставляется компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. для дистрибьюторов Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

2. Подробная информация о продукте

Обработка поверхности: Высокопрочная стальная платформа, сварная или литая сетка. Поверхность подкладки отшлифована. Отверстие шарнира и контакт ролика обработаны с высокой точностью. Антикоррозийное покрытие. Фрикционная накладка представляет собой безасбестовое арамидное волокно, прикрепленное цельными латунными заклепками, гидравлически прессованными.

Производственный процесс: Формованная стальная платформа, сварная или литая. Отверстие шарнира и паз ролика обработаны после сварки. Поверхность облицовки грунтована. Формованная подкладка из арамидного волокна, затем заклепанная прочными латунными заклепками. Проверяется целостность сварных швов, отверстие шарнира, толщина футеровки, герметичность заклепок.

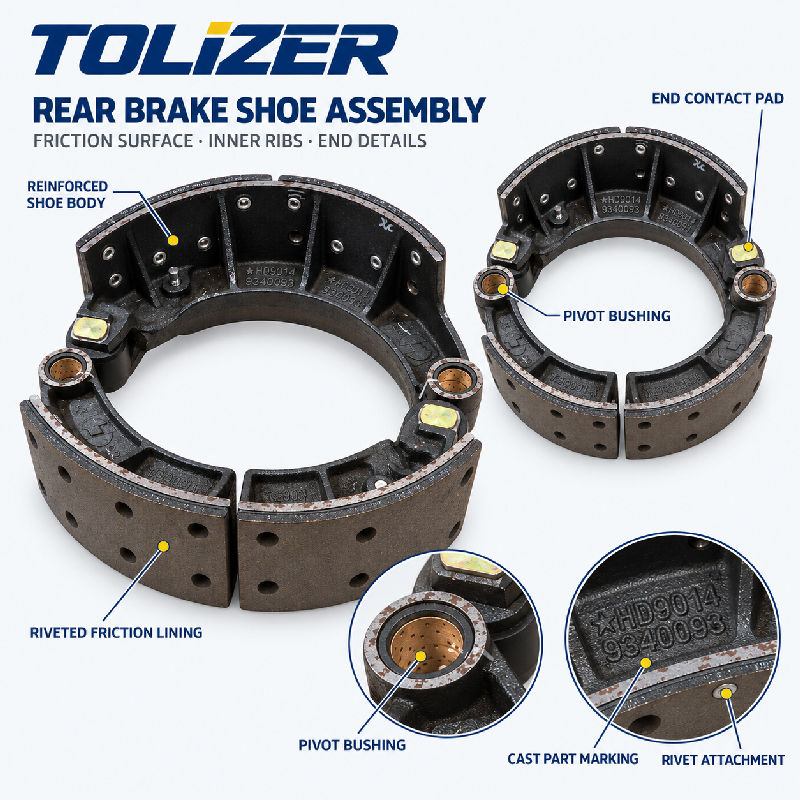

Схема конструкции: Изогнутая стальная платформа, центральная перемычка, поворотное отверстие, контактная поверхность ролика или кулачка. Подкладка имеет 8+8 отверстий для заклепок плюс 2 отверстия для датчиков. Размеры: 178×220×16,7/12,5 мм.

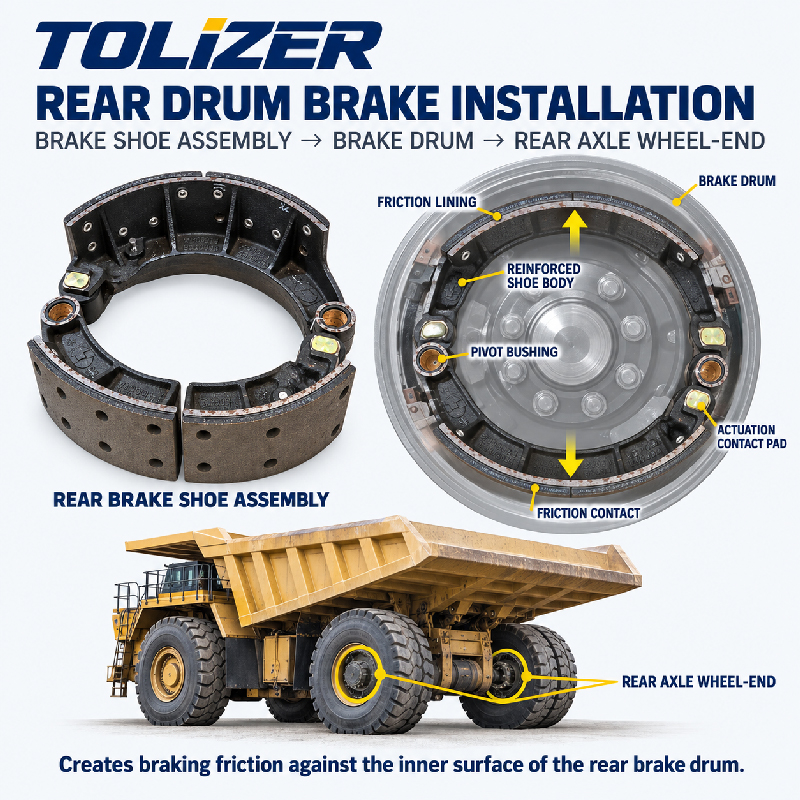

Положение установки: Устанавливается внутри заднего тормозного барабана на оси Hande HDZ300. Колодка левая HD90149340093 на левом колесе; правый HD90149340094 справа. Поворотное отверстие подходит для анкерного штифта. Роликовый контакт зацепляет кулачок регулятора зазора.

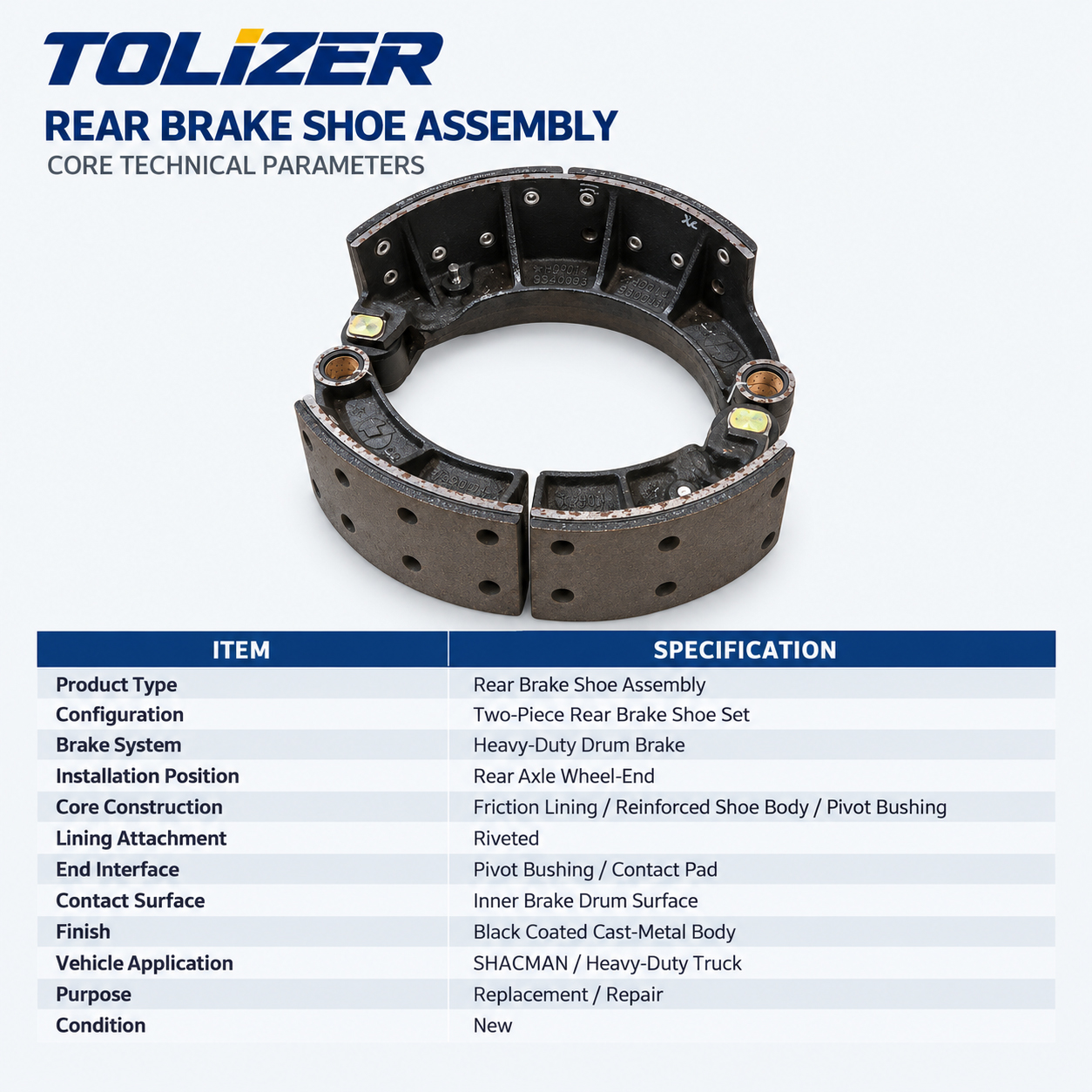

3. Технические характеристики

• Модель: HD90149340093
• Правый компаньон: HD90149340094
• Размеры: 178 × 220 × 16,7/12,5 мм.
• Схема расположения отверстий: 8+8 отверстий для заклепок плюс 2 отверстия для датчиков.
• Материал: Платформа из высокопрочной стали, клепаная обшивка.
• Материал подкладки: безасбестовая матрица из арамидного волокна.
• Крепление облицовки: массивные латунные заклепки, гидравлически запрессованные.

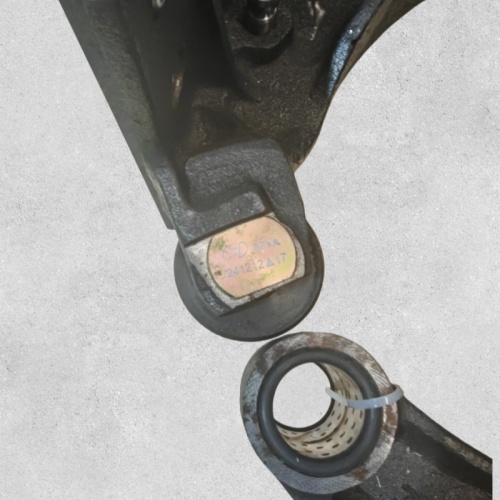

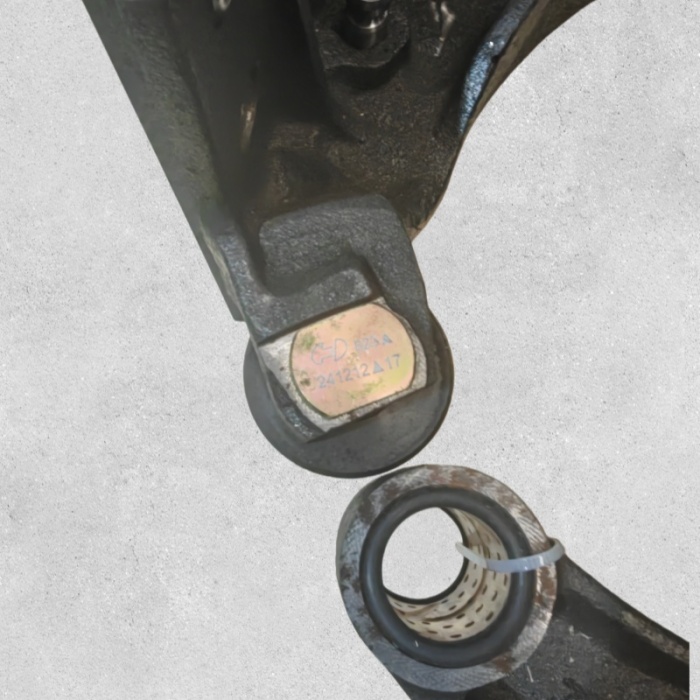

• Поворотное отверстие: прецизионная обработка
• Кулачковый контакт: Контактная поверхность ролика или кулачка, обработанная
• Поверхностная обработка: Антикоррозионное покрытие.
• Применение: Shacman X3000 8x4, X3000 6x4, X5000 — задний мост Hande HDZ300
• Бренды: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное.


4. Особенности и преимущества продукта

• Подкладка из арамидного волокна: матрица из безасбестового арамидного волокна. Поддерживает стабильное трение от холодных остановок до высоких температур при непрерывном торможении на спуске. Предотвращает затухание тормозов.
• Крепление с помощью заклепок из цельной латуни: Облицовка закреплена заклепками из цельной латуни, запрессованными гидравлическим способом. Выдерживает сдвиговые нагрузки при резком торможении без расслоения. Стандарт для тормозных колодок тяжелых грузовиков.
• Схема расположения отверстий 8+8: соответствует платформе HDZ300. Имеются отверстия для установки датчика износа. Защищает подкладку по всей площади контакта.
• 178 × 220 × 16,7/12,5 мм Размеры: соответствуют диаметру и ширине барабана HDZ300. Полный контакт с подкладкой и равномерный износ.
• Особенности слева и справа: HD90149340093 слева, HD90149340094 справа. Зеркальные изображения. Не взаимозаменяемы. Неправильная сторона смещает колодку и вызывает неравномерное торможение.
• Прямая установка OEM: отверстие шарнира, роликовый контакт, размеры накладки соответствуют оригинальному Hande HD90149340093. Никаких модификаций.
• Преимущество Tolizer: в отличие от обуви других производителей с непостоянной толщиной подкладки или слабыми заклепками, в нашей обуви используется подкладка из арамидного волокна и твердые латунные заклепки, проверенные на герметичность.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Включите стояночный тормоз. Заблокируйте передние колеса. Поднимите заднюю часть, поддержите ось. Снимите колесо и шину.
2. Снятие барабана: Удалите крепежные винты. Сдвиньте барабан со ступицы. В случае заедания используйте съемник барабана.
3. Снимите пружины: используйте инструмент для тормозных пружин. Обратите внимание на позиции.
4. Снимите прижимное оборудование: Снимите штифты, пружины, фиксаторы. Обратите внимание на позиции.
5. Снимите старую колодку: отсоедините анкерный штифт и кулачок регулятора натяжения. Снять обувь. Обратите внимание на положение контакта ролика.
6. Осмотр: Проверьте анкерный штифт и кулачок на предмет износа. Замените, если изношены.
7. Установите новую колодку: соедините отверстие шарнира с анкерным штифтом, контакт ролика с регулятором зазора. Установите прижимное оборудование и возвратную пружину.
8. Регулировка: поверните регулятор зазора, чтобы установить зазор между накладкой и барабаном в соответствии со спецификацией Shacman. Башмак должен свободно поворачиваться и полностью возвращаться.
9. Установите барабан и колесо на место. Наденьте барабан на ступицу. Установите на место крепежные винты колеса. Затяните колесные гайки.
10. Тест: Несколько раз нажмите и отпустите тормоз. Убедитесь, что приложение работает плавно, и отпустите его без перетаскивания. Дорожное испытание на равномерность торможения.

6. Сценарии применения

• Задний тормоз Shacman X3000/X5000: Замените левую колодку, если накладка изношена, отслоилась или платформа деформировалась. Используется на задней оси HDZ300 с колесными формулами 8x4 и 6x4.
• Тяжелые перевозки и строительство: Постоянное торможение приводит к выделению тепла. Подкладка из арамидного волокна сохраняет трение; латунные заклепки устойчивы к сдвигу.
• Техническое обслуживание автопарка: предмет износа. Замените, если накладка изношена, заклепки ослаблены или платформа деформирована.

Диагностическое примечание: Следите за: Скрежетом со стороны заднего колеса — износ накладок, головки заклепок или платформа соприкасаются с барабаном; немедленно замените. Тормоз тянет в сторону — деформированы колодки или изношено отверстие шарнира. Неравномерный износ накладок — деформация платформы или износ канала. Отрыв накладок — заклепки ослабли или вышли из строя; немедленно замените. Тормозное сопротивление или горячее колесо — колодки не возвращаются полностью. Перед заменой проверьте анкерный штифт и кулачок на предмет износа.

7. Преимущества для клиентов

• Восстановление эффективности торможения: накладка из арамидного волокна и правильная геометрия восстанавливают полную тормозную силу.
• Стабильное трение: постоянное трение от холодного к горячему. Предотвращает затухание тормозов на спусках.
• Надежное крепление подкладки: цельные латунные заклепки устойчивы к сдвигу и не расслаиваются.
• Равномерный износ футеровки: правильные размеры и прецизионное отверстие обеспечивают равномерный контакт с барабаном.
• Правильная установка слева и справа: предотвращает смещение и неравномерность тормозного усилия.
• Сокращение времени простоя: непосредственная установка OEM, без модификаций.
• Межбрендовая совместимость: подходит для Shacman X3000 8x4, X3000 6x4, X5000 с задней осью HDZ300.
• Комплексный поиск: Помимо тормозных колодок, поставки Tolizer Детали головки блока цилиндров , Комплекты коленчатого вала , Детали клапанного механизма , Турбо-комплекты и трубы , Системы охлаждения двигателя , Система смазки , Электрические детали двигателя , Комплекты прокладок двигателя , Жгуты проводов , Детали электронного управления , Модули связи , Системы высокого напряжения , Система рулевого управления , Сборка мостов , Оси для тяжелых условий эксплуатации , Компоненты тормозной системы и модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: дистрибьюторы, автопарки, вторичный рынок по всему миру.

Скрежетание или выдергивание заднего колеса на Shacman X3000 или X5000? Сначала проверьте анкерный штифт и кулачок. Если накладка изношена или заклепки ослабли, замените правильной стороной: HD90149340093 слева, HD90149340094 справа. Отправьте модель грузовика, модель оси, симптомы. Мы подтвердим правильную обувь и ответим ценой, временем выполнения и размерными данными.

Свяжитесь с Tolizer сегодня, чтобы обеспечить поставку задних тормозных колодок.
