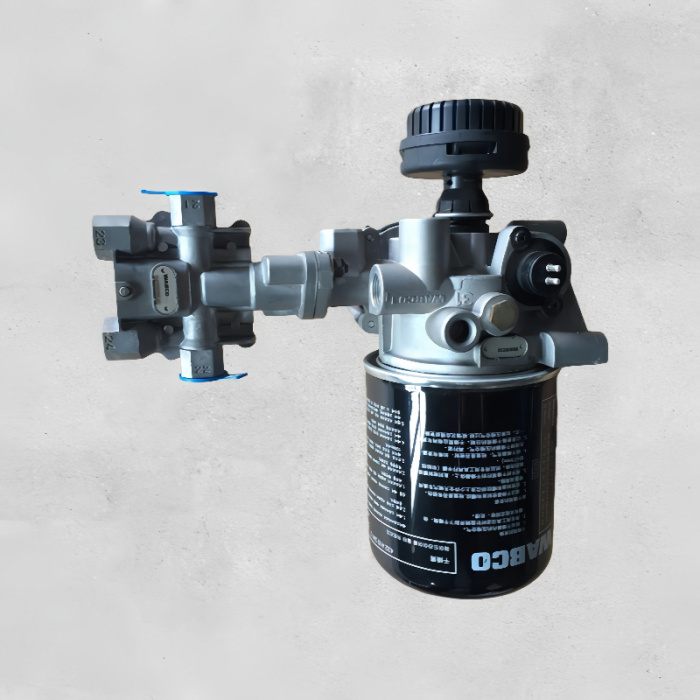

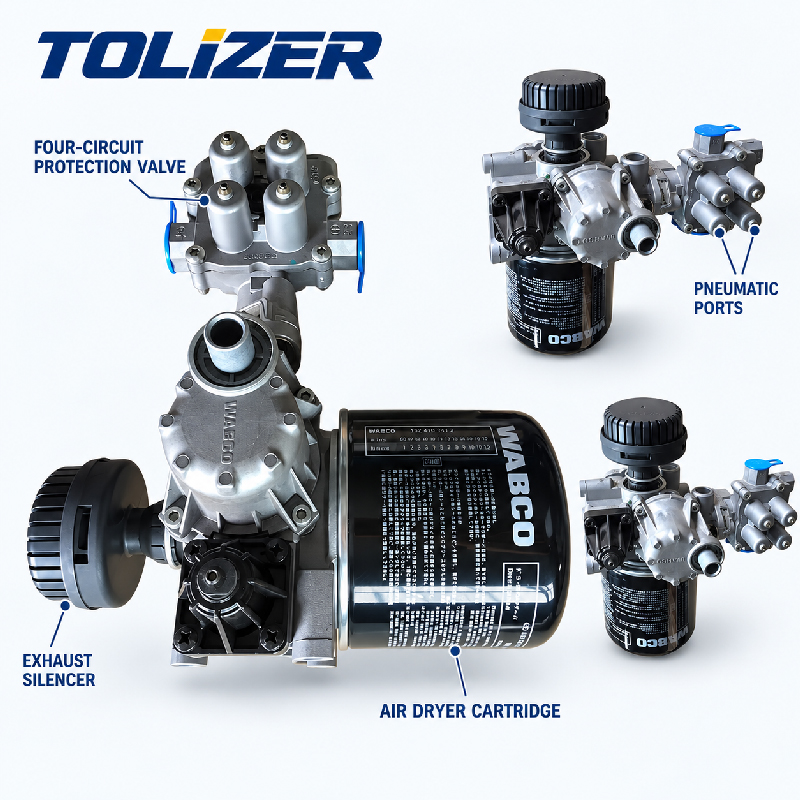

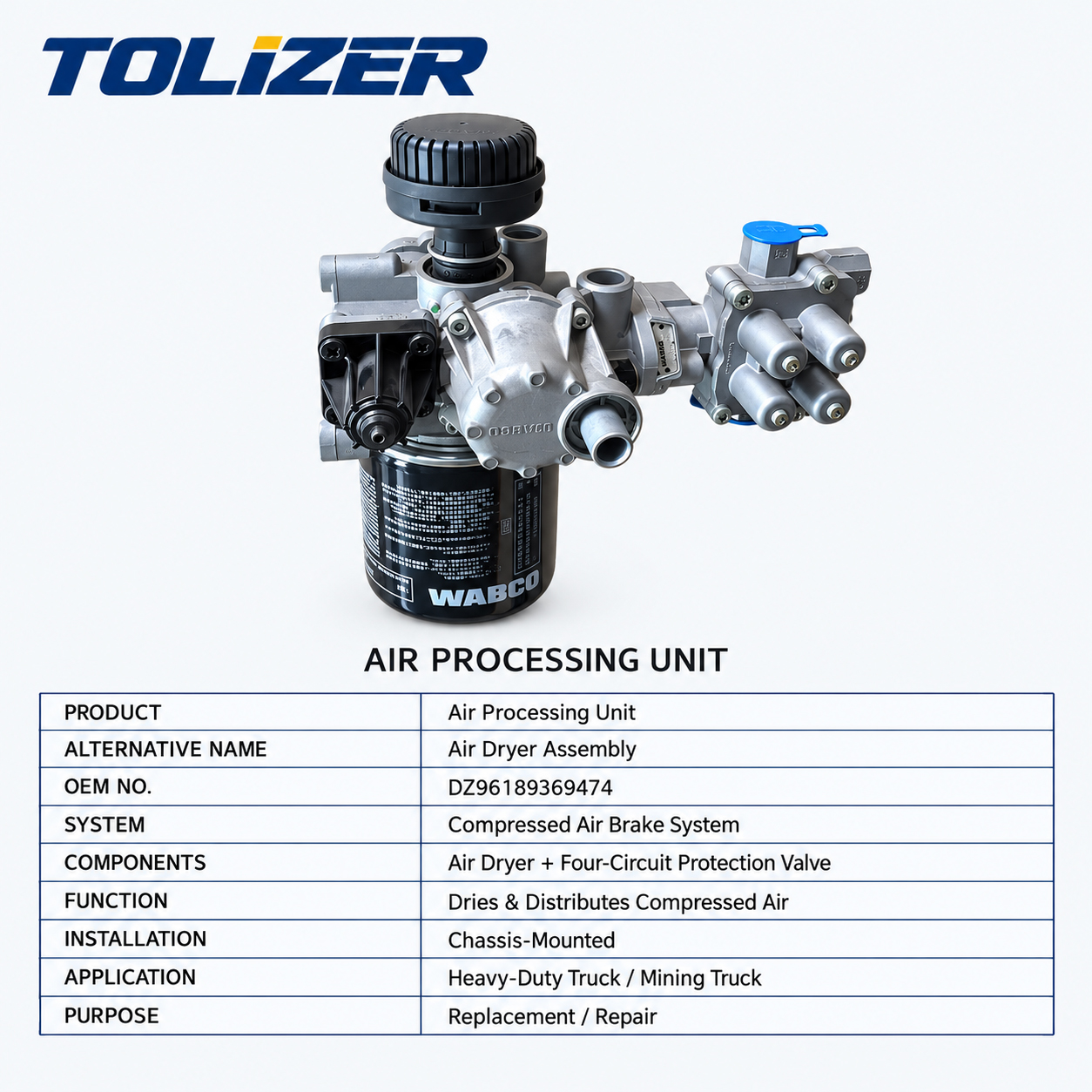

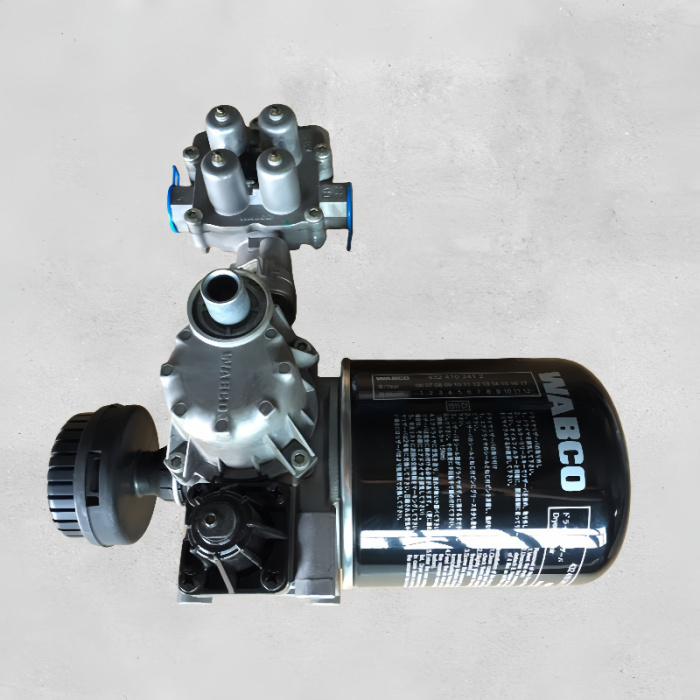

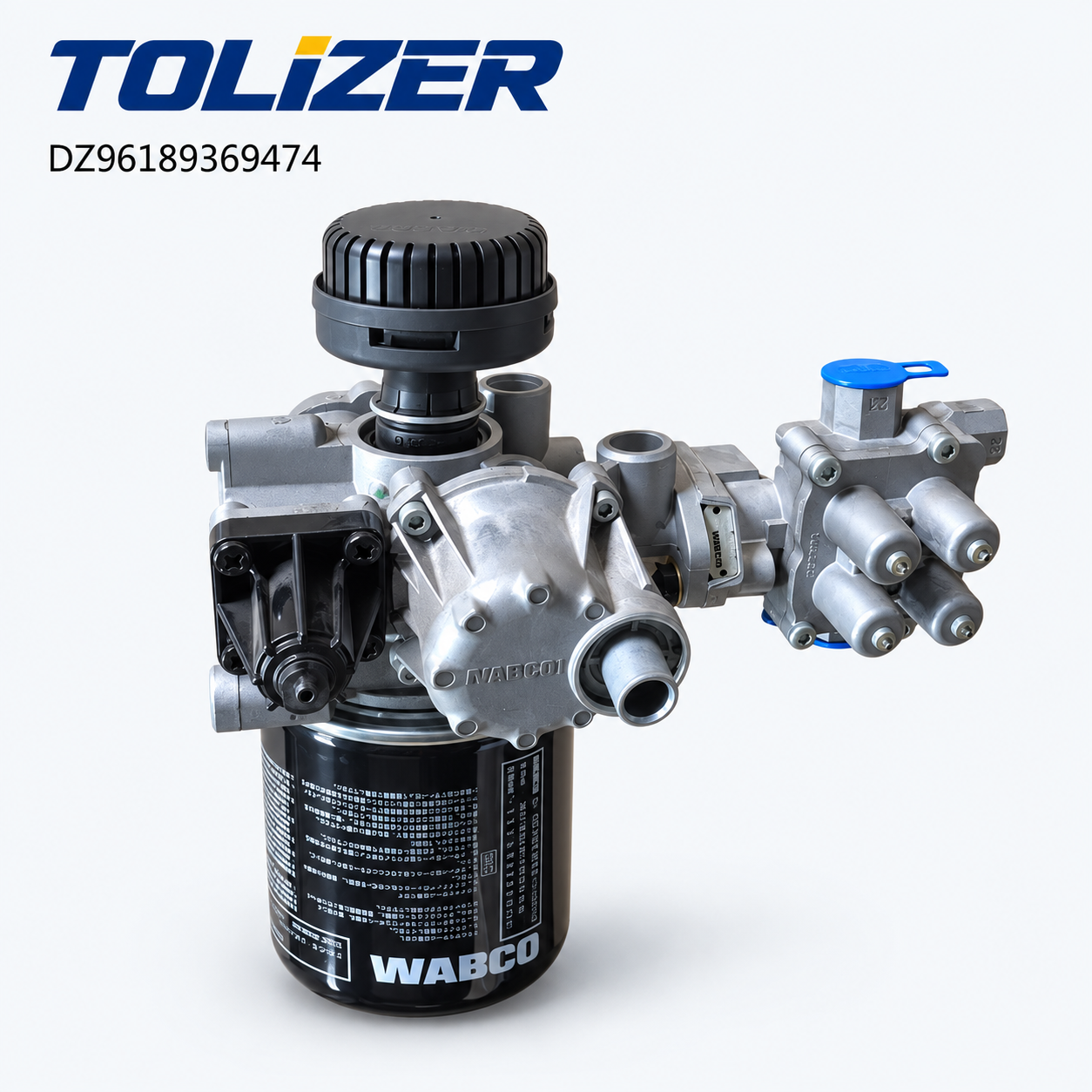

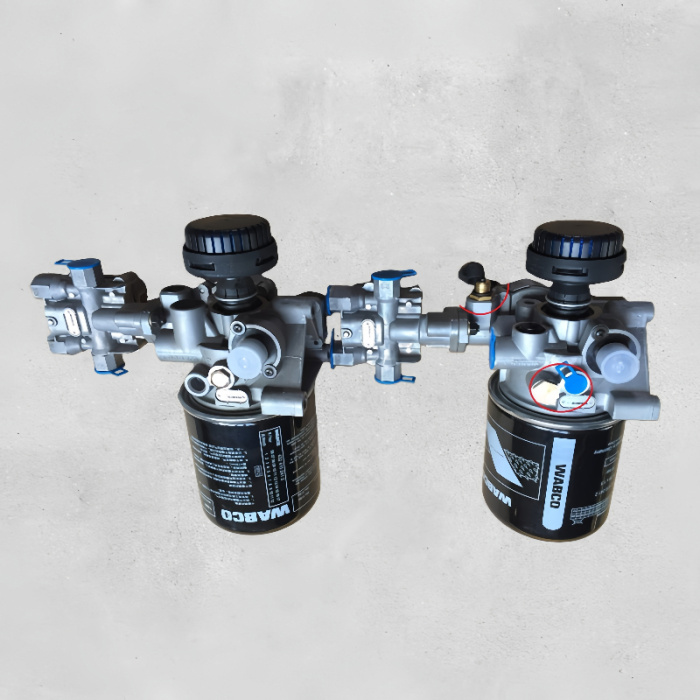

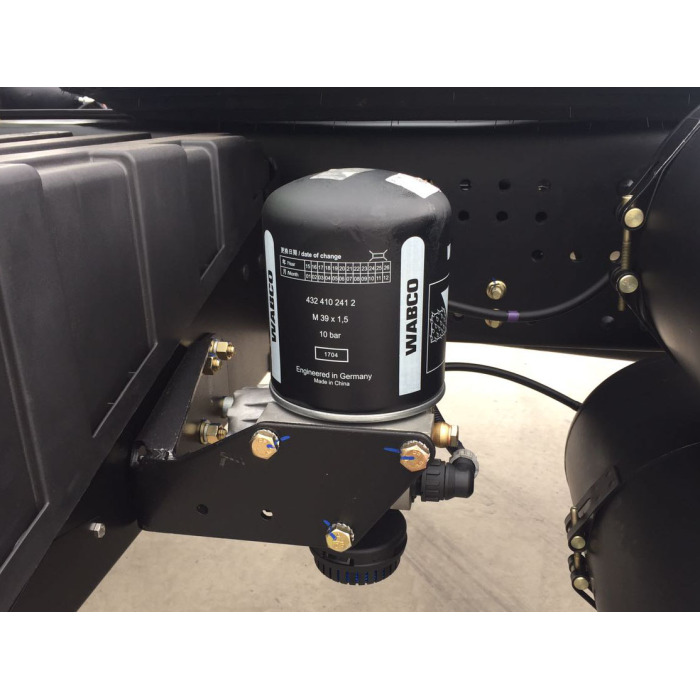

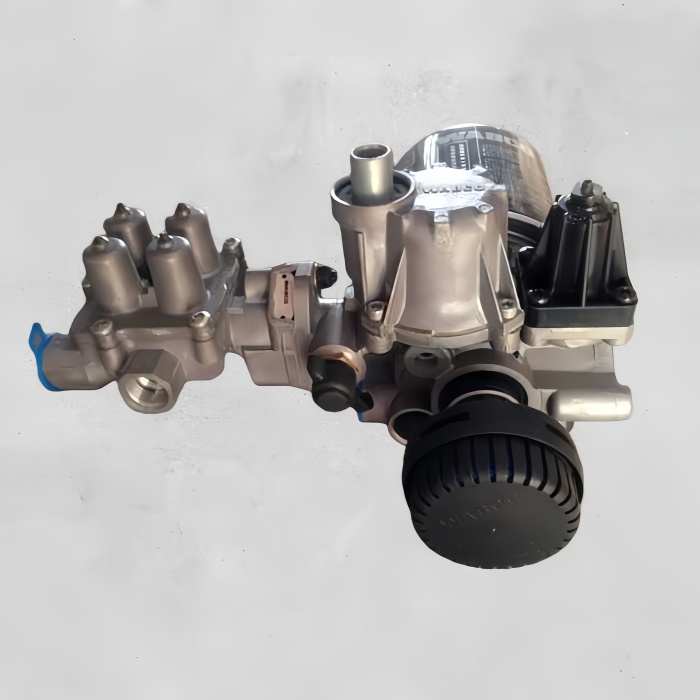

Осушитель воздуха в сборе DZ96189369474 Shacman Truck

DZ95189711105 Электромагнитный клапан ABS-для Shacman X3000/X5000/New M3000

1. Обзор продукта

DZ95189711105 — это электромагнитный клапан ABS для грузовиков Shacman Delong F3000, X3000, X5000 и New M3000. Он контролирует тормозное давление на каждом колесе во время активации ABS, чтобы предотвратить блокировку колес. Перекрестная ссылка: WABCO 4721950180. Упаковка: 22 × 20 × 18 см. Прямая замена оригинальному устройству.

2. Подробная информация о продукте

Обработка поверхности: Композитный корпус с коррозионностойкими внутренними компонентами. Электромагнитные катушки герметизированы от влаги, тормозной жидкости и вибрации. Электрический разъем защищен от воды и пыли.

Производственный процесс: прецизионные внутренние каналы и калиброванные электромагнитные катушки, соответствующие спецификации WABCO ABS. Перед отправкой каждый клапан проходит испытания под давлением и электрические испытания на реакцию соленоида и герметичность.

Структурная схема: Композитный корпус с несколькими гидравлическими портами (вход главного цилиндра, выход в тормозную камеру, возврат в резервуар), соленоидными катушками для удержания и сброса давления, электрическим разъемом для ЭБУ ABS, внутренними обратными клапанами и уплотнениями.

Место установки: Крепится на раму шасси или кронштейн тормозной системы, рядом с задней осью или в блоке тормозных клапанов. Гидравлические линии соединяют вход с главным цилиндром или релейным клапаном, выход с тормозной камерой колеса. Разъем подключается к жгуту проводов АБС.

3. Технические характеристики

• Модель: DZ95189711105
• Альтернативы: 4721950180, 3550ZB6-001, совместимый с WABCO.
• Размеры упаковки: 22 × 20 × 18 см.
• Материал: Высокопрочный пластик и металлокомпозит.
• Функция: контролирует тормозное давление во время активации ABS.
• Применение: Shacman Delong F3000, X3000, X5000, новый M3000
• Применимость автомобиля: Shacman X3000, X5000, новый M3000, F3000; HOWO, FAW, Foton с совместимой ABS
• Бренды: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное.


4. Особенности и преимущества продукта

Принцип продукта: модулирует гидравлическое давление на каждое колесо на основе сигналов ЭБУ ABS и датчиков скорости колес. Когда ЭБУ обнаруживает, что колесо приближается к блокировке, он подает питание на электромагнитные катушки, чтобы удерживать или сбрасывать давление, позволяя колесу восстановить сцепление с дорогой. Клапан быстро переключается во время активации ABS, поддерживая оптимальное тормозное усилие без блокировки.

• Конструкция, совместимая с WABCO: Обозначается как 4721950180, соответствует модулятору ABS WABCO, используемому на Shacman и других китайских тяжелых грузовиках. Прямая замена.
• Прецизионная калибровка соленоида: электрически проверено время отклика соленоида и точность удержания/сброса давления. Стабильная производительность на всех колесах.
• Герметичный электрический разъем: устойчив к влаге и пыли, предотвращая ложные предупреждения ABS.
• Испытано под давлением: проверено на гидравлическую целостность и герметичность.
• Прямая установка OEM: порты, крепления и разъем соответствуют оригинальному DZ95189711105. Никаких модификаций.
• Преимущество Tolizer: в отличие от клапанов других производителей с нестабильной реакцией соленоида или плохо герметизированными разъемами, наши клапаны проходят электрические испытания и испытания под давлением.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Включите стояночный тормоз. Заблокируйте колеса. Отсоединить минус аккумулятора. Слейте давление в воздушной системе или сбросьте давление в гидравлической системе согласно руководству по техническому обслуживанию.
2. Отсоединить электрический разъем: Освободить фиксатор, отсоединить жгут проводов АБС. Осмотрите штифты на наличие коррозии.
3. Отсоедините гидравлические линии: Поместите уловитель под клапан. Отсоедините впускную, выпускную и обратную линии. Закройте все линии и порты.
4. Снимите старый клапан: Снимите крепежные болты. Вынуть клапан.
5. Установите новый клапан: Правильно расположите DZ95189711105. Установите болты крепления, затяните согласно спецификации. Подсоедините гидравлические линии и затяните фитинги.
6. Подсоедините электрический разъем: Вставьте до щелчка. Убедитесь, что защелка защелкнулась.
7. Прокачка тормозной системы: Прокачайте согласно процедуре Shacman. Проверьте твердость педали.
8. Удалите коды неисправностей и проверьте: Подсоедините аккумуляторную батарею. Очистить коды АБС. Проведите дорожное испытание, убедитесь, что индикатор ABS не горит и тормоза работают нормально.

6. Сценарии применения

• Shacman X3000 / X5000 / Новый M3000: Замените, если горит сигнальная лампа ABS, коды неисправностей указывают на неисправность цепи соленоида или если из клапана протекает гидравлическая жидкость.
• Тяжелые перевозки и строительство. Постоянное торможение на скользкой поверхности часто активирует АБС. Valve должна реагировать быстро, чтобы сохранить сцепление и устойчивость.
• Техническое обслуживание автопарка: предмет износа. Замените, если диагностические коды указывают на неисправность соленоида или на работу тормозов.

Примечание по диагностике: Следите за: SPN798 FMI5 — катушка правого заднего электромагнитного клапана ABS или проводка обрыв/короткое замыкание. Сначала проверьте жгут, затем замените клапан. SPN797 — аналогичная неисправность левой стороны или другого колеса. Контрольная лампа ABS горит постоянно — ЭБУ обнаружил неисправность цепи электромагнитного клапана, ABS отключена. Блокировка колес при резком торможении — клапан не сбрасывает давление, колеса блокируются и буксуют. Тормозное сопротивление или неравномерное торможение — клапан застрял в положении удержания, что препятствует полному отпусканию. Перед заменой проверьте разъемы жгута проводов на наличие коррозии и проверьте работу датчиков скорости колес — неисправности датчиков могут имитировать неисправность клапана.

7. Преимущества для клиентов

• Восстановленная функция ABS: правильно откалиброванный электромагнитный клапан восстанавливает работу ABS, предотвращая блокировку колес и сохраняя контроль над рулевым управлением во время экстренного торможения.
• Совместимость с WABCO: перекрестная ссылка как 4721950180 — прямая замена оригинального устройства.
• Электрические испытания: каждый клапан проверен на реакцию соленоида и точность удержания/сброса давления.
• Герметичный разъем: устойчив к влаге и пыли, предотвращая ложные предупреждения ABS.
• Испытано под давлением: проверено на гидравлическую целостность и герметичность.
• Сокращение времени простоя: прямая установка OEM с соответствующими портами, креплениями и разъемами.
• Межбрендовая совместимость: подходит для Shacman X3000, X5000, New M3000, F3000; HOWO, FAW, Foton с совместимой ABS.
• Единый источник поставок: Tolizer также поставляет детали головки блока цилиндров , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубы , электрические детали двигателя , жгуты проводов , детали электронного управления , тормозную систему и компоненты модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.

Горит сигнальная лампа ABS или код неисправности SPN798 на Shacman X3000 или New M3000? Сначала проверьте разъем жгута проводов АБС на наличие коррозии. Если жгут не поврежден, а неисправность не устранена, этот клапан поможет исправить ситуацию. Совместимость с WABCO, электрическое тестирование, прямая установка OEM. Отправьте модель грузовика, тип системы ABS и коды неисправностей. Мы подтвердим, что DZ95189711105 является правильным электромагнитным клапаном ABS, и ответим вам ценой, временем выполнения заказа и данными испытаний.
