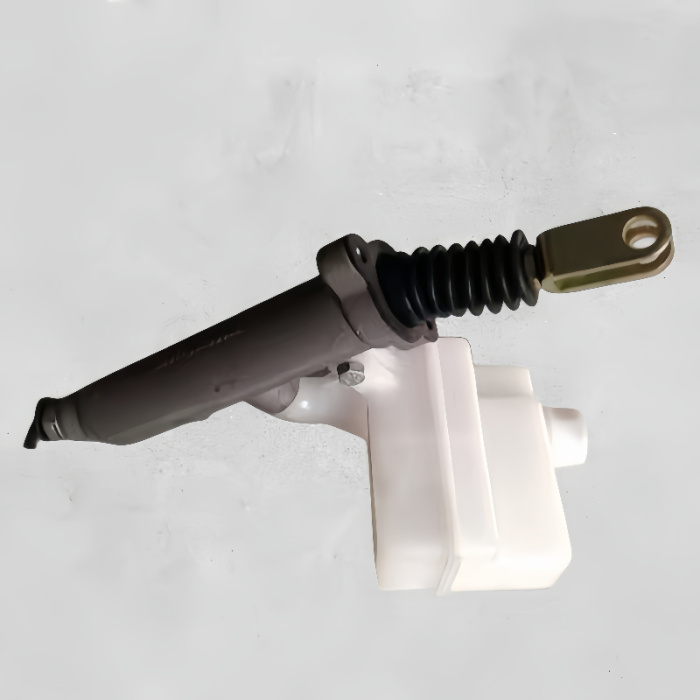

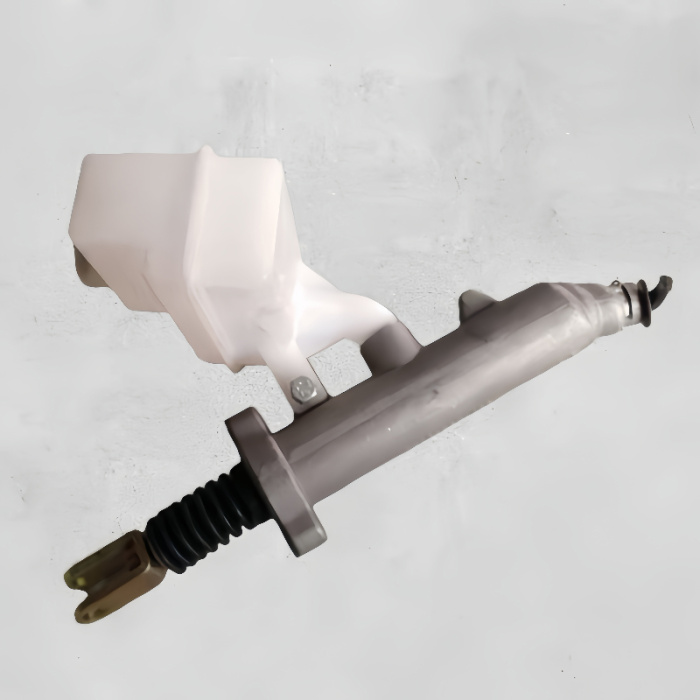

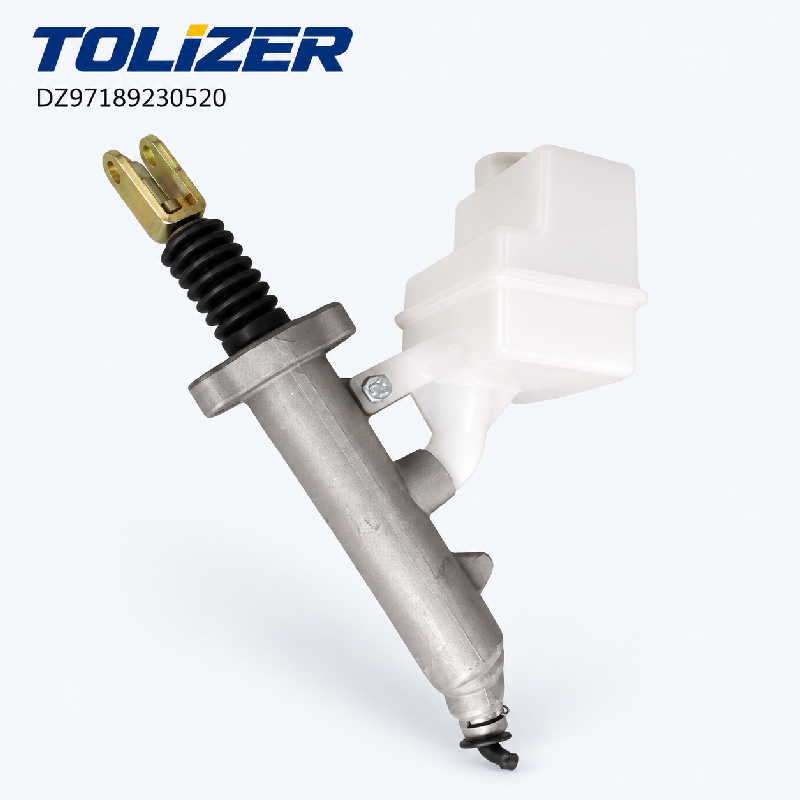

DZ97189230520 Главный цилиндр сцепления и бачок в сборе – быстроразъемное соединение для Shacman X3000/M3000
1. Обзор продукта
DZ97189230520 — это главный цилиндр сцепления и бачок в сборе для грузовиков Shacman Delong X3000, F3000, M3000 и X5000. Он оснащен быстроразъемным выпускным отверстием (нажимной посадкой) — обновленной конструкцией, которая заменяет более раннее отверстие с винтовой резьбой (DZ96189231520) для устранения утечек под высоким давлением. Подходит для всех новых моделей M3000. Перекрестные ссылки: CK5963, 16042410400. Поставляется компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. для дистрибьюторов Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.
2. Подробная информация о продукте
Обработка поверхности: Чугунное или алюминиевое отверстие, обработанное с высокой точностью. Резервуар из инженерного пластика, устойчивого к тормозной жидкости и температуре. Быстроразъемный порт прецизионно обработан для надежного уплотнения.
Производственный процесс: Отверстие цилиндра отточено для правильной посадки уплотнения поршня. Поршень, уплотнения и возвратная пружина собраны и проверены ходом. Резервуар отформован и испытан на удар. Вся сборка прошла испытания под давлением на герметичность выпускного отверстия, резервуара и уплотнения поршня.

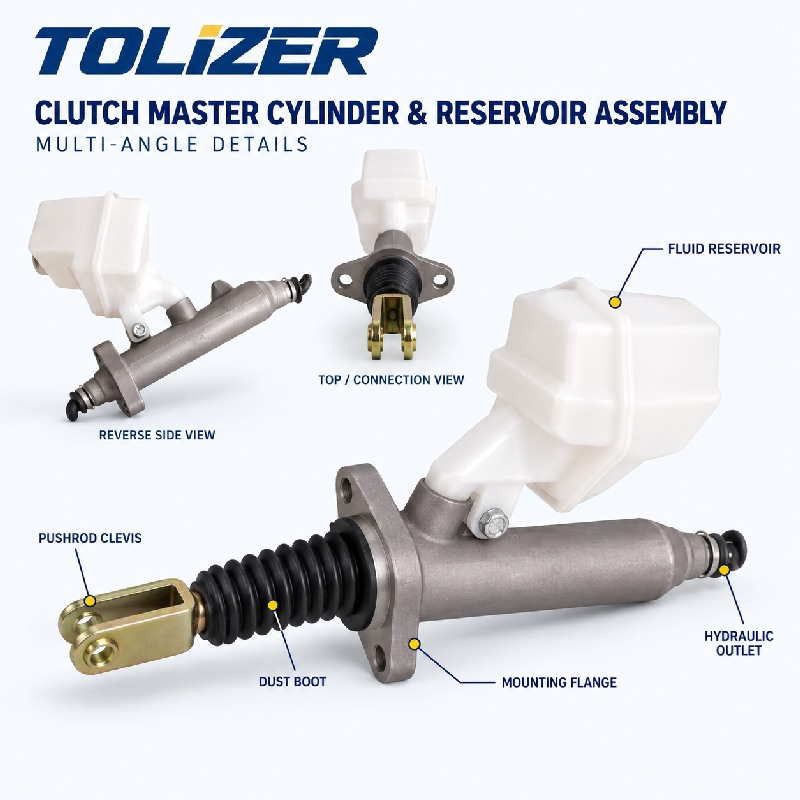

Структурная схема: Корпус главного цилиндра, поршень с первичным/вторичным уплотнением, возвратная пружина, толкатель, встроенный резервуар с вентилируемой крышкой, быстроразъемное выпускное отверстие.

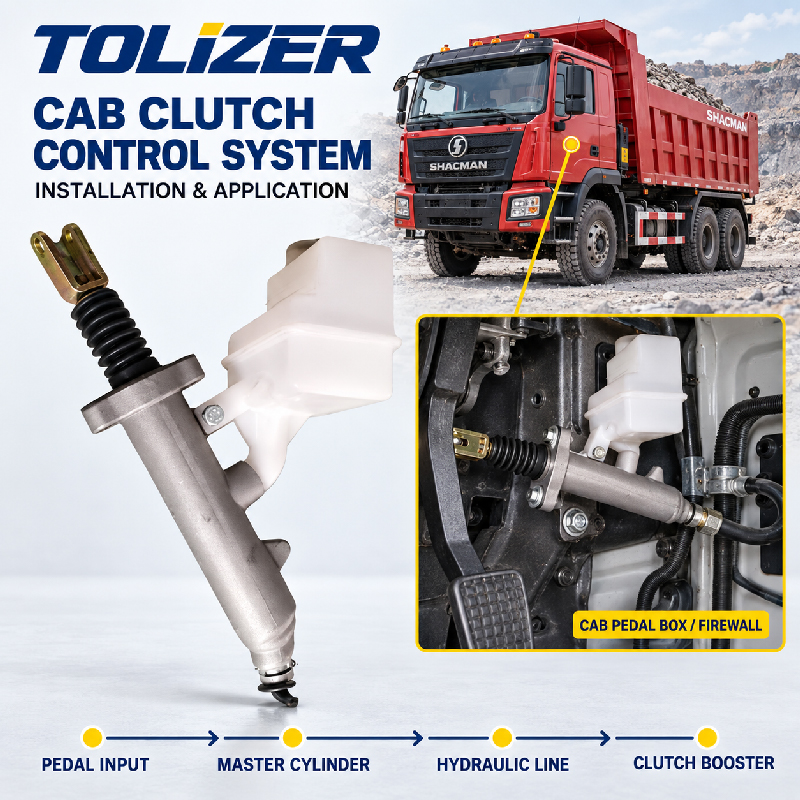

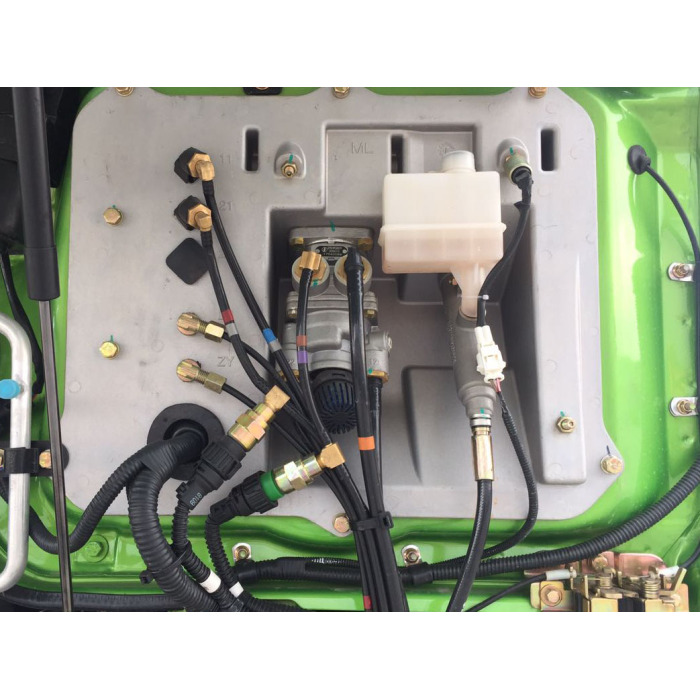

Положение установки: Крепится на перегородке кабины или кронштейне педали. Резервуар над цилиндром для гравитационной подачи. Выпускное отверстие соединяется со шлангом сцепления. Для версии с быстрым подключением требуется соответствующий шланговый фитинг.

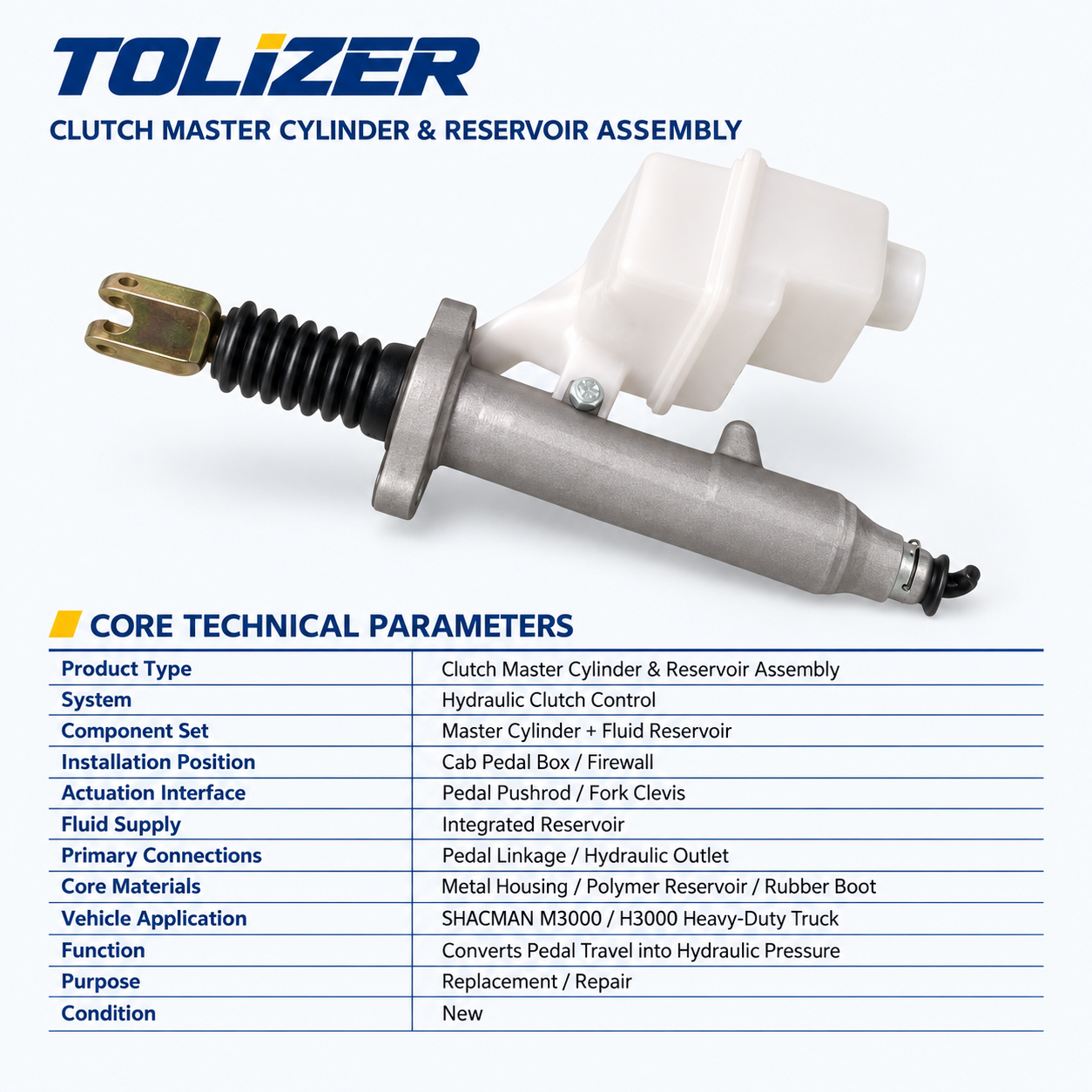

3. Технические характеристики
- Модель: DZ97189230520
- Альтернативы: DZ96189231520, CK5963, 16042410400.
- Тип: Главный цилиндр сцепления с гидроприводом и встроенным бачком.
- Выходной порт: быстроразъемное (нажимное) — обновленный дизайн
- Предшественник: порт с резьбой (DZ96189231520) — подберите соответствующий шланговый фитинг.
- Материал: корпус из чугуна и алюминия; Инженерный пластиковый резервуар
- Жидкость: тормозная жидкость DOT 3 или DOT 4.
- Рабочее давление: до 10 бар
- Применение: Shacman Delong X3000, F3000, M3000, X5000
- Комплектация автомобиля: Новый M3000 всех моделей; X3000, F3000, X5000 с гидравлическим сцеплением
- Бренды: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
- Хранение: Сухое, чистое, защищенное.
4. Особенности и преимущества продукта
Принцип продукта: Сила педали перемещает толкатель и поршень. Впускной клапан поршня закрывается, подавая давление жидкости через выпускное отверстие к усилителю сцепления. Возвратная пружина сбрасывает поршень, открывая впускной клапан, обеспечивая возврат жидкости и повторное включение сцепления.
- Выходной порт быстрого подключения — обновленный дизайн: конструкция с нажимной посадкой заменяет более ранний порт с винтовой резьбой. Обеспечивает более быструю сборку и надежную герметизацию. Устраняет риск утечки под высоким давлением, который был свойствен старой конструкции с запрессовкой.
- Прямая замена для DZ96189231520: номер детали новой конструкции заменяет старый блок. Подходит для всех новых моделей M3000. Взаимозаменяемость — просто подберите фитинг шланга к типу порта.
- Точно отточенное отверстие цилиндра: обеспечивает правильную посадку уплотнения поршня, плавность хода и постоянное давление. Предотвращает перепуск жидкости и уменьшает выключение сцепления.
- Встроенный резервуар: упрощает установку, уменьшает количество соединений с жидкостью. Вентилируемая крышка поддерживает атмосферное давление.
- Резервуар из высокопрочного инженерного пластика: устойчив к тормозной жидкости, температуре и ударам. Отметка уровня жидкости для облегчения проверки.
- Прямая установка OEM: монтажный кронштейн, длина толкателя, положение резервуара соответствуют оригинальному DZ97189230520. Никаких модификаций.
- Преимущество Tolizer: в отличие от главных цилиндров других производителей с непостоянными допусками диаметра отверстия или плохо герметизированными портами быстрого соединения, наш главный цилиндр изготовлен с высокой точностью и испытан под давлением.
5. Руководство по установке
- Подготовка: Припаркуйтесь на ровной площадке. Включите стояночный тормоз. Поместите контейнер для улавливания. Не допускайте контакта тормозной жидкости с краской. Наденьте защитные очки и перчатки.
- Снимите старый узел: Отсоедините толкатель от педали. Снимите крепежные болты. Отсоедините выпускной шланг. Обратите внимание на тип порта — если старый имеет резьбу, а новый — быстроразъемный, замените фитинг шланга.
- Установите новый узел: расположите DZ97189230520 на кронштейне брандмауэра. Установите болты, затяните согласно спецификации. Подсоедините толкатель к педали.
- Подсоедините выпускной шланг: Быстрое соединение: вставьте фитинг до щелчка, потяните для проверки. Резьба: резьба подходит и затягивается согласно спецификации.
- Заполните резервуар: Залейте DOT 3 или DOT 4 до максимальной отметки. Используйте свежую жидкость из запечатанного контейнера.
- Прокачайте систему сцепления: Откройте прокачку на цилиндре усилителя/выключения сцепления. Медленно нажимайте педаль. Закройте прокачивающее устройство, когда жидкость потечет без пузырьков. Повторяйте до тех пор, пока педаль не станет твердой.
- Проверьте наличие утечек: проверьте выпускное отверстие, резервуар, место установки. Утечка в быстроразъемном соединении означает, что фитинг не полностью зафиксирован — переустановите его.
- Тест: Запустите двигатель. Несколько раз выжмите сцепление. Проверьте плавность включения/выключения. Отсутствие проскальзывания под нагрузкой. Плавное переключение передач без скрежета.
6. Сценарии применения
- Обслуживание сцепления Shacman X3000/F3000/M3000/X5000: Замените, если в цилиндре есть утечка, педаль мягкая или проваливается, или сцепление не выключается полностью.
- Новый M3000 для всех моделей: прямая замена DZ96189231520. Конструкция быстрого подключения исключает риск более ранней утечки.
- Тяжелые перевозки и строительство. Частое использование сцепления ускоряет износ уплотнений. Прецизионное отверстие и качественные уплотнения выдерживают циклическое использование.
- Техническое обслуживание автопарка: предмет износа. Замените, если педаль рыхлая, протекает жидкость или сцепление не выключается полностью.
Диагностическое примечание: Следите за: Педаль мягкая или проваливается в пол — уплотнение поршня протекает внутри. Утечка жидкости на выпускном отверстии или в резервуаре — быстроразъемное соединение не полностью зацеплено или уплотнительное кольцо неисправно. Сцепление не выключается, шестерни скрежетают — недостаточное давление или мало жидкости. Педаль возвращается медленно — слабая возвратная пружина или заедание поршня. Уровень жидкости падает без внешней утечки — утечка внутреннего уплотнения в гидроусилитель. Перед заменой проверьте усилитель сцепления и выжимной цилиндр на наличие утечек. Убедитесь, что фитинг шланга соответствует типу порта.
7. Преимущества для клиентов
- Обновленная конструкция быстрого подключения: устраняет риск утечки, характерный для более ранней конструкции с защелкивающейся посадкой. Текущая производственная версия.
- Прямая замена для DZ96189231520: один номер детали охватывает старые и новые модели M3000. Подберите фитинг шланга к типу порта.
- Точно отточенное отверстие: плавное ощущение педали сцепления и надежное выключение.
- Встроенный резервуар: упрощает установку. Отметка уровня жидкости для облегчения проверки.
- Испытание под давлением: перед отправкой каждая сборка проверяется на герметичность.
- Сокращение времени простоя: непосредственная установка OEM — без модификаций.
- Межбрендовая совместимость: подходит для Shacman Delong X3000, F3000, M3000, X5000.
- Единый источник поставок: Tolizer также поставляет детали головки блока цилиндров , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубы , электрические детали двигателя , жгуты проводов , тормозную систему и компоненты модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
Педаль сцепления рыхлая или протекает жидкость на Shacman X3000 или New M3000? Сначала проверьте усилитель сцепления и выжимной цилиндр. Если главный цилиндр неисправен, исправьте этот узел. DZ97189230520 — это быстроразъемная версия, подходящая для шлангового фитинга. Отправьте модель грузовика, тип кабины, симптомы. Мы подтвердим правильность детали и ответим, предоставив цены, время выполнения заказа и данные испытаний под давлением.
Свяжитесь с Tolizer сегодня, чтобы обеспечить питание главного цилиндра сцепления.
