OEM-кронштейн воздушного фильтра в сборе для Shacman

DZ95259190590 Кронштейн воздушного фильтра в сборе — для тяжелых грузовиков Shacman F3000/X3000

1. Обзор продукта

Кронштейн воздушного фильтра удерживает воздухоочиститель на раме шасси. Он несет на себе весь вес воздухоочистителя, изолирует вибрацию и размещает фильтр так, чтобы впускные трубы находились на одной линии с двигателем. Если кронштейн треснет или болты ослабнут, воздухоочиститель смещается, соединения шлангов протекают, и в двигатель попадает нефильтрованный воздух.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком тяжелых шасси и компонентов двигателя для дистрибьюторов Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

Наш DZ95259190590 заменяет оригинальный кронштейн Shacman для грузовиков F3000 и X3000 . Вес: 17 кг. Объем упаковки: 0,05 м³. Прямая замена OEM.

2. Подробная информация о продукте

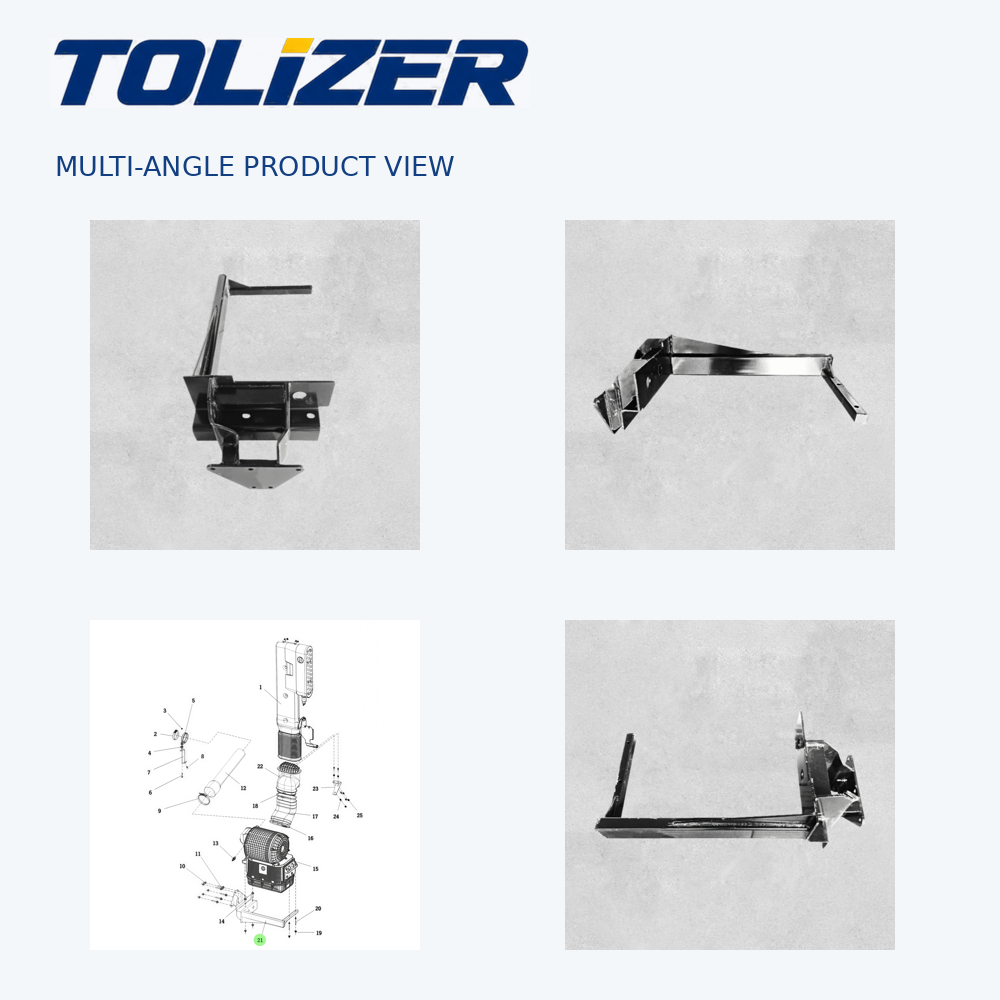

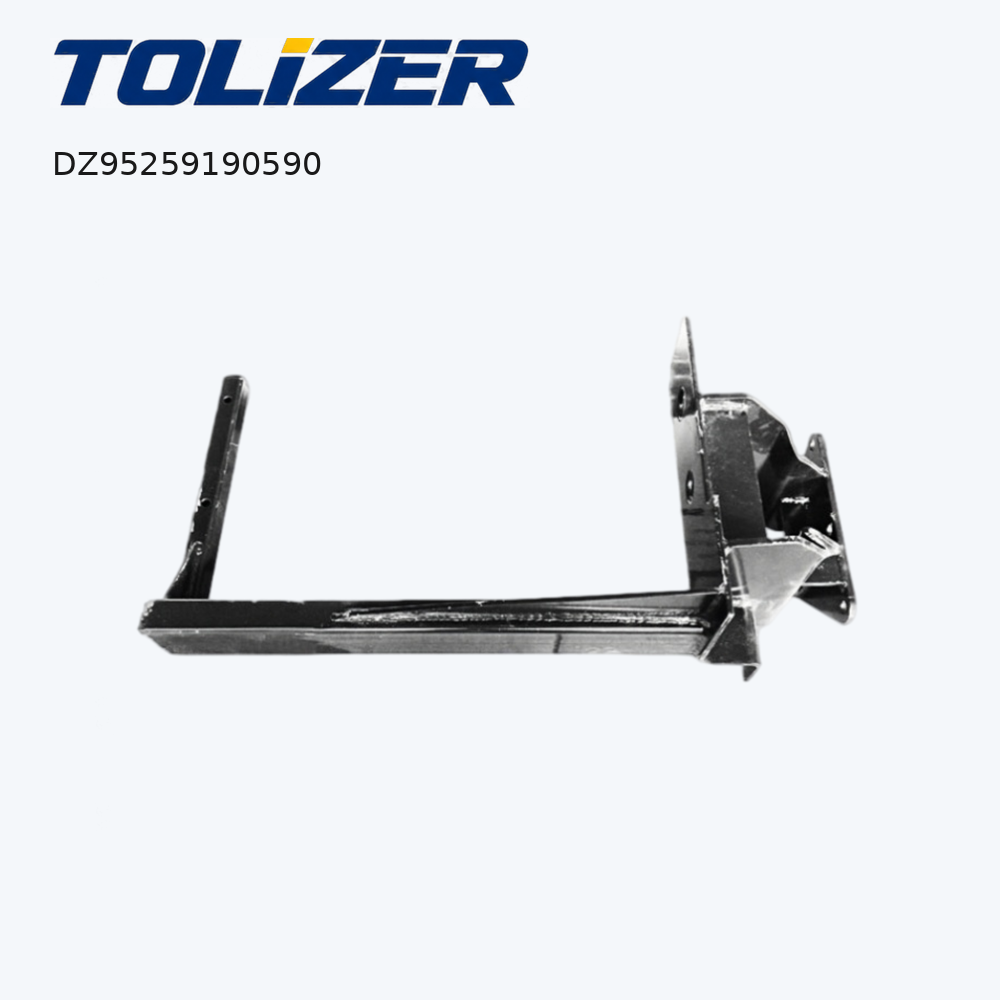

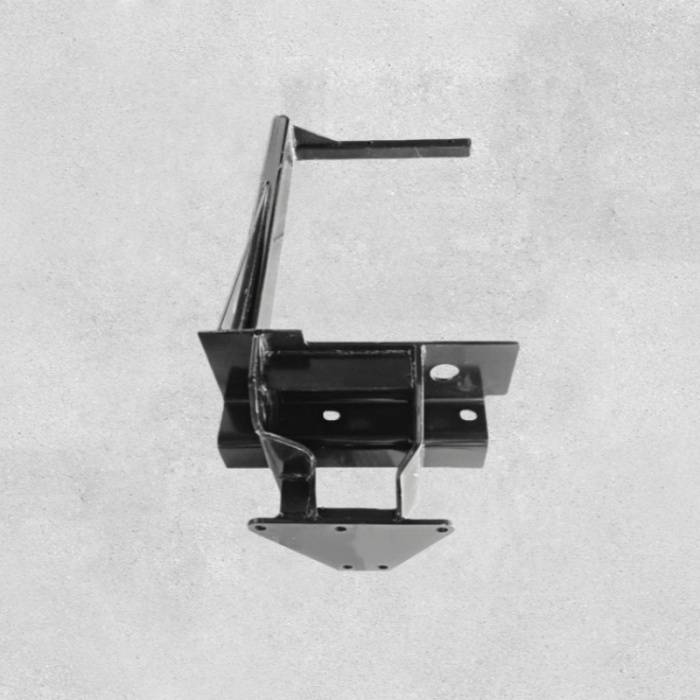

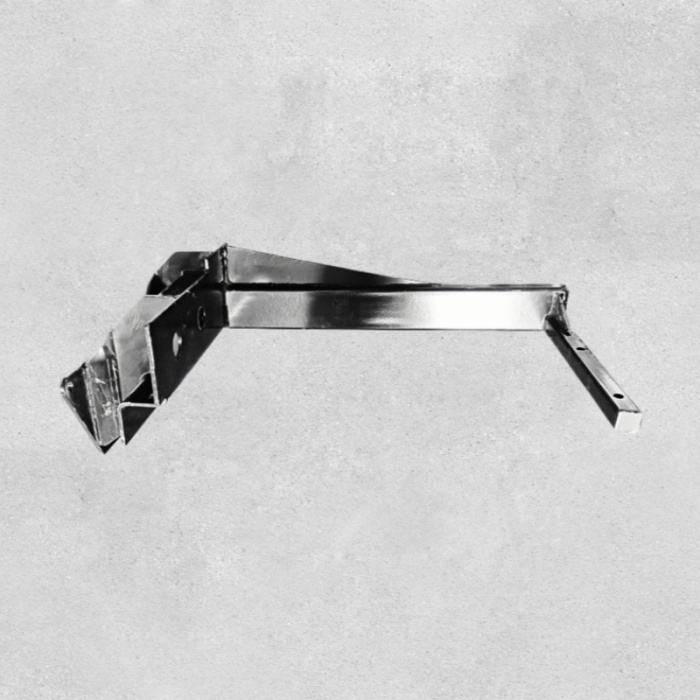

Детальное изображение продукта:

Обработка поверхности: Высокопрочная стальная пластина, штампованная и сварная. Монтажные отверстия просверлены до нужного диаметра и расстояния. Антикоррозийное покрытие устойчиво к соли, влаге и пыли.

Производственный процесс: Изготовлен из стальной пластины, приваренной к геометрической форме. Просверлены отверстия в корпусе и воздухоочистителе. Проверяется точность размеров, качество сварки, положение отверстий.

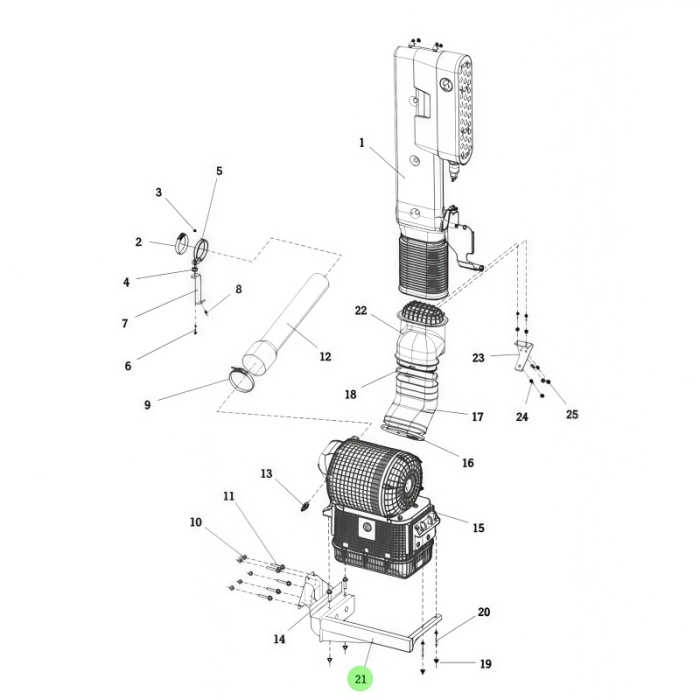

Схема конструкции: Формованная стальная конструкция с монтажными отверстиями на шасси, опорой воздухоочистителя, усиливающими косынками. Работает с воздухоочистителем DZ9118190230, шлангами DZ95259190887/DZ95259190601, хомутом DZ9003532166.

Место установки: Крепится к раме шасси в моторном отсеке. Располагает воздухоочиститель для правильного выравнивания впускной трубы. Болты должны быть затянуты согласно спецификации; воздухоочиститель должен быть надежно закреплен.

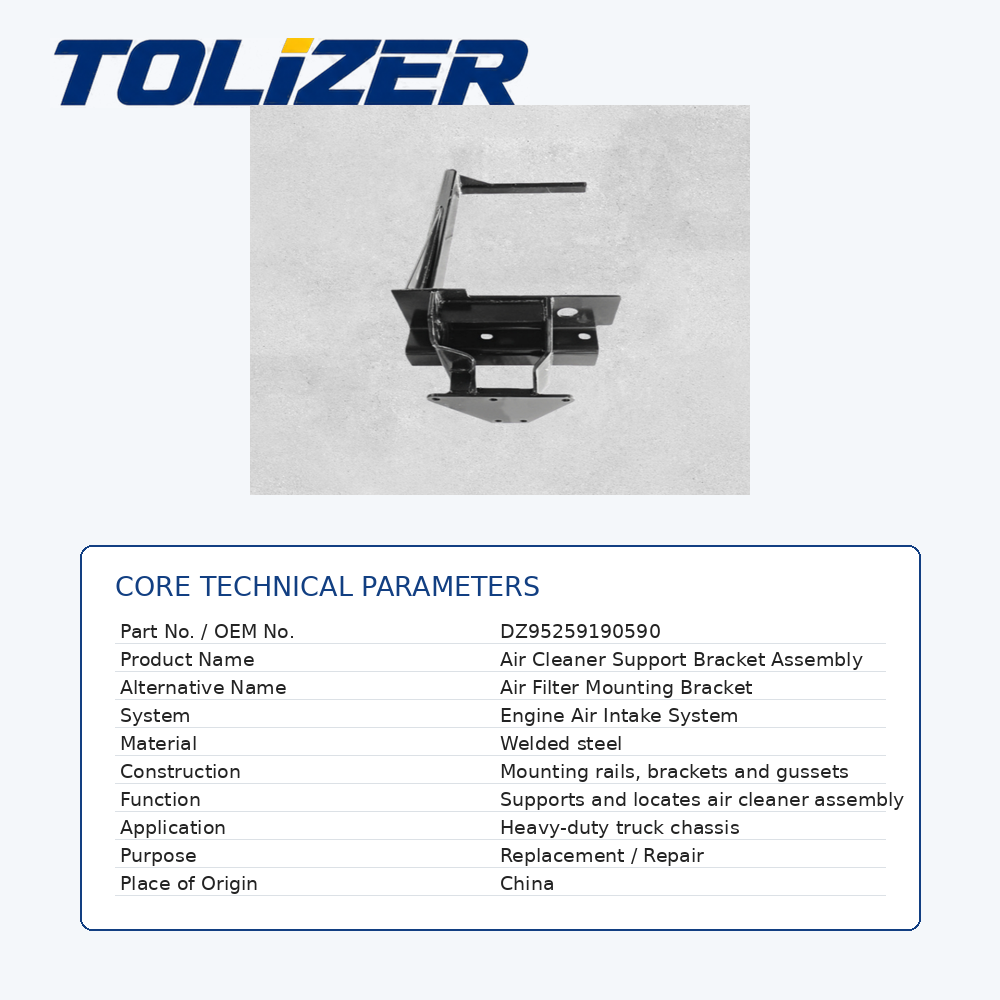

3. Технические характеристики

• Название продукта: Сборка кронштейна воздушного фильтра
• Номер модели: DZ95259190590
• Объем упаковки: 0,05 м³
• Материал: Высокопрочная стальная пластина, штампованная и сварная.
• Крепление: болтами к раме шасси.
• Поверхностная обработка: Антикоррозионное покрытие.
• Сопутствующие компоненты: воздухоочиститель DZ9118190230, впускные шланги DZ95259190887 / DZ95259190601, хомут DZ9003532166, болт Q150B1630, гайка Q33214.
• Применение: Shacman Delong F3000, монтаж воздухоочистителя X3000.
• Применимость автомобиля: SX3256DR384, SX3258DR384, другие F3000/X3000 с WP10/WP12
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное.


4. Особенности и преимущества продукта

Принцип продукта: несущее крепление выдерживает вес воздухоочистителя и противостоит вибрации. Располагает фильтр для правильного выравнивания шланга. Трещины или незакрепленные отверстия приводят к смещению воздухоочистителя, утечкам из шлангов и попаданию нефильтрованного воздуха, что приводит к износу цилиндра.

• Высокопрочная стальная пластина: штампованная и сварная для обеспечения жесткости. Выдерживает вес воздухоочистителя, а также вибрацию, не сгибаясь и не растрескиваясь.
• Точные монтажные отверстия: просверлены в соответствии с оригинальным кронштейном Shacman. Обеспечивает квадратный монтаж и правильное выравнивание воздухоочистителя.
• Антикоррозионное покрытие: устойчиво к дорожной соли, влаге и пыли, что критически важно для горнодобывающей промышленности, строительства и зимних условий.
• Прямая установка OEM: размеры, расположение отверстий, геометрия опоры соответствуют DZ95259190590. Никакой модификации не требуется.
• Совместим со стандартными компонентами: работает с воздухоочистителем DZ9118190230 и шлангами DZ95259190887/DZ95259190601.
• Стандарты качества: сертифицирован ISO 9001. Проверяется точность размеров, целостность сварных швов, положение отверстий.
• Преимущество Tolizer: в отличие от кронштейнов других производителей со слабыми сварными швами или неровными отверстиями, наши кронштейны штампованы и сварены из высокопрочной стали и проверены на сварку.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Включите стояночный тормоз. Отсоединить минус аккумулятора. Найдите воздухоочиститель и кронштейн.
2. Отсоедините впускные шланги: Ослабьте хомуты на шланге DZ95259190887 или DZ95259190601. Отсоедините воздухоочиститель и впуск двигателя.
3. Поддержите воздухоочиститель: перед снятием кронштейна поместите домкрат под воздухоочиститель (более 20 кг).
4. Снимите старый кронштейн: Снимите болты крепления шасси. Обратите внимание на прокладки. Снимите кронштейн.
5. Осмотрите шасси: Очистите монтажную поверхность. Проверьте отверстия для болтов на предмет удлинения или трещин.
6. Установите новый кронштейн: правильно расположите DZ95259190590. Установите болты, затяните вручную. Проверьте плоский контакт.
7. Затяжка монтажных болтов: затяжка крест-накрест согласно спецификации.
8. Установите на место воздухоочиститель и шланги: Опустите воздухоочиститель на подставку. Надежные зажимы. Подсоедините впускные шланги. Затягивайте зажимы равномерно.
9. Тест: Запустите двигатель. Проверьте наличие утечек воздуха в соединениях шлангов. Убедитесь, что воздухоочиститель надежен. Подтянуть болты через 500 км.

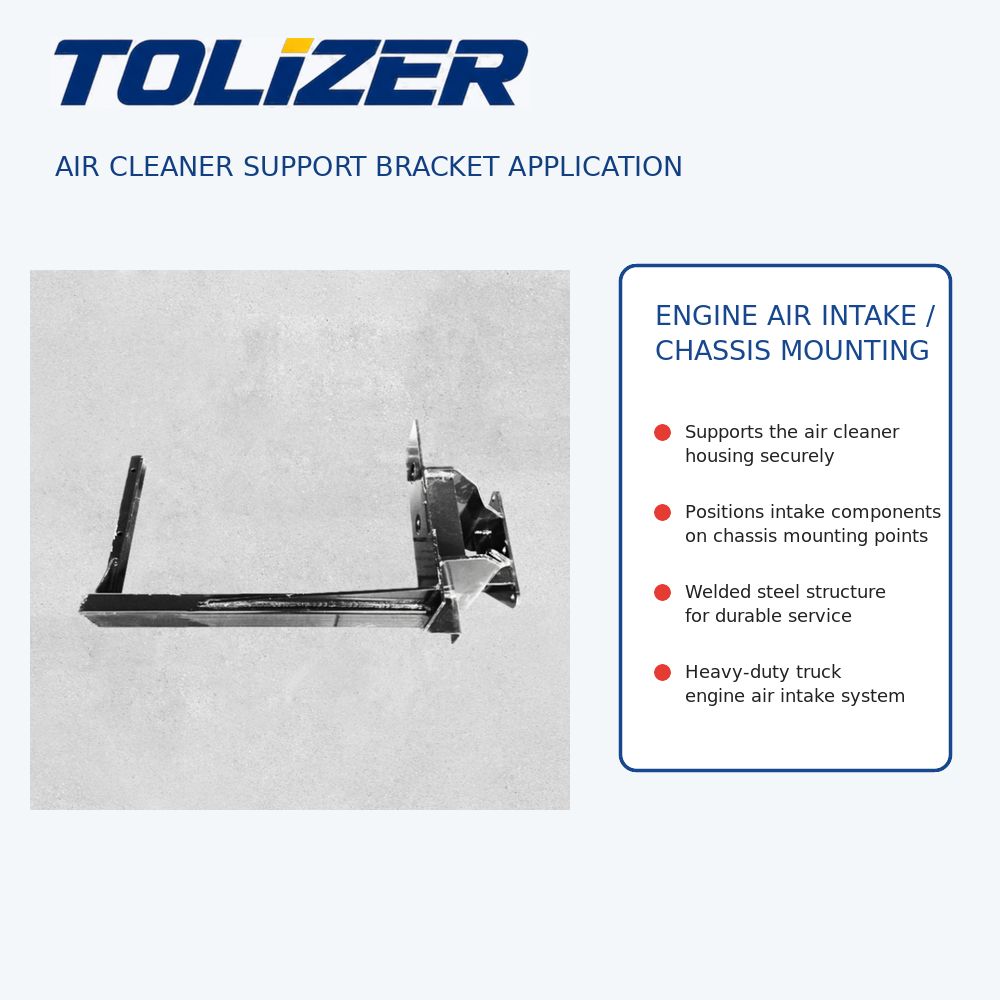

6. Сценарии применения

• Обслуживание воздухозаборника Shacman F3000/X3000: Замените, если кронштейн треснет на сварных швах или отверстия удлинятся, или если кронштейн погнется после удара.
• Тяжелые перевозки и строительство: пересеченная местность и пыль создают высокие вибрационные нагрузки. Высокопрочная сталь выдерживает без растрескивания.
• Техническое обслуживание автопарка: Товар на складе. Проверяйте при обслуживании системы впуска воздуха или снятии воздушного фильтра.
• Дистрибьюторы: Поставляем кронштейны воздушных фильтров, воздухоочистители, шланги, хомуты для Shacman, TONLY, SINOTRUK, LiuGong, FAW.

Примечание по диагностике: Следите за: Дребезжанием на неровностях — ослабление болтов или треснувший кронштейн. Трещины на сварных швах или отверстиях — немедленно замените. Удлиненные отверстия — кронштейн перемещается по шасси. Смещён воздухоочиститель — погнут кронштейн или изношена опора. Потек впускной шланг — воздухоочиститель сместился, шланг оторвался. Полосы пыли на соединениях шлангов — перепуск нефильтрованного воздуха. Перед заменой проверьте крепежные болты и раму шасси.

7. Преимущества для клиентов

• Надежное крепление воздухоочистителя: удерживает воздухоочиститель при вибрации, предотвращает его смещение и утечку из шланга.
• Защищенный впуск двигателя: обеспечивает герметичность соединений шлангов, предотвращает попадание нефильтрованного воздуха и износ цилиндров.
• Высокопрочная стальная конструкция: выдерживает вес воздухоочистителя и вибрацию, не прогибаясь.
• Коррозионная стойкость: Покрытие устойчиво к соли, влаге, пыли.
• Сокращение времени простоя: непосредственная установка OEM, без модификаций.
• Межбрендовая совместимость: подходит для Shacman F3000, X3000, SX3256DR384, SX3258DR384 с WP10/WP12.
• Универсальные источники поставок: Помимо кронштейнов воздушного фильтра, расходные материалы Tolizer Детали головки блока цилиндров , Комплекты коленчатого вала , Детали клапанного механизма , Турбо-комплекты и трубы , Системы охлаждения двигателя , Система смазки , Электрические детали двигателя , Комплекты прокладок двигателя , Жгуты проводов , Детали электронного управления , Модули связи , Высоковольтные системы , Система рулевого управления , Сборка моста , Оси для тяжелых условий эксплуатации Компоненты тормозной системы и модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: дистрибьюторы, автопарки, вторичный рынок по всему миру.

Дребезжание или переключение воздухоочистителя на Shacman F3000 или X3000? Проверьте крепежные болты и раму шасси. Если кронштейн треснул или опора изношена, этот кронштейн поможет исправить ситуацию. Отправьте модель грузовика, конфигурацию шасси, симптомы. Мы подтвердим правильность сборки кронштейна воздушного фильтра DZ95259190590 и ответим вам ценой, временем выполнения заказа и данными проверки размеров.

Свяжитесь с Tolizer сегодня, чтобы обеспечить поставку кронштейна воздушного фильтра.
