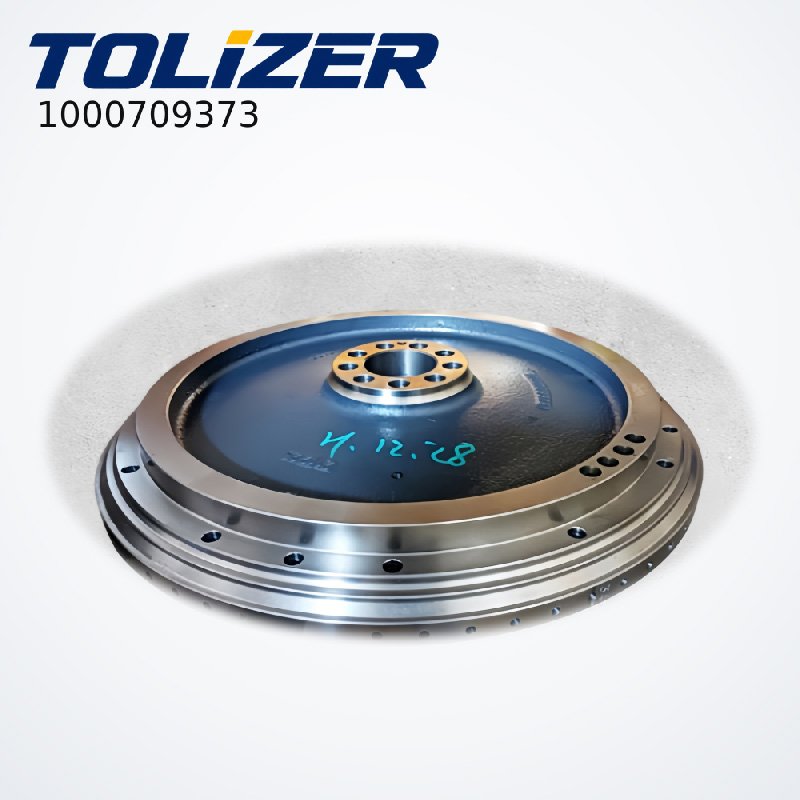

1000709373 Маховик в сборе — для двигателей Weichai WP13
1. Обзор продукта

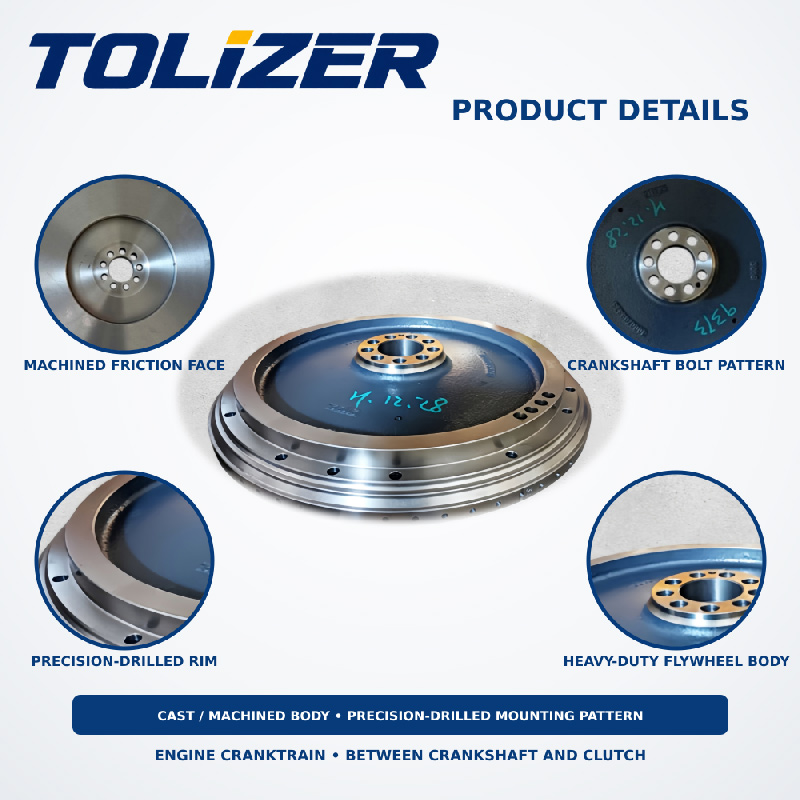

Обработка поверхности: поверхность трения маховика прецизионно отшлифована, чтобы обеспечить плоскостность и равномерный контакт с диском сцепления. Зубья венцовой шестерни подвергнуты индукционной закалке для обеспечения износостойкости и долговечности. Наносится защитное покрытие для предотвращения коррозии при хранении и транспортировке.
Производственный процесс: Маховик отливается из высокопрочной легированной стали или ковкого чугуна, а затем обрабатывается на станке с ЧПУ с соблюдением строгих допусков. Поверхность трения подвергается прецизионному шлифованию, а зубчатый венец подвергается индукционной закалке. Перед отправкой каждое устройство подвергается динамической балансировке в соответствии со стандартами ISO 1940.

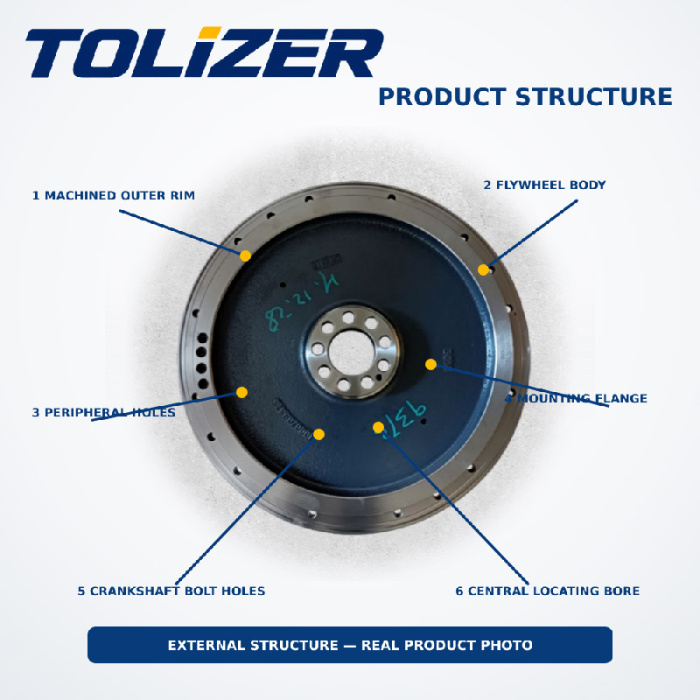

Структурная схема: Маховик в сборе состоит из круглого диска с прецизионно отшлифованной фрикционной поверхностью сцепления, встроенной коронной шестерни стартера по внешнему периметру, центральной ступицы с отверстиями для крепежных болтов для крепления коленчатого вала и отверстия для направляющего подшипника в центре.

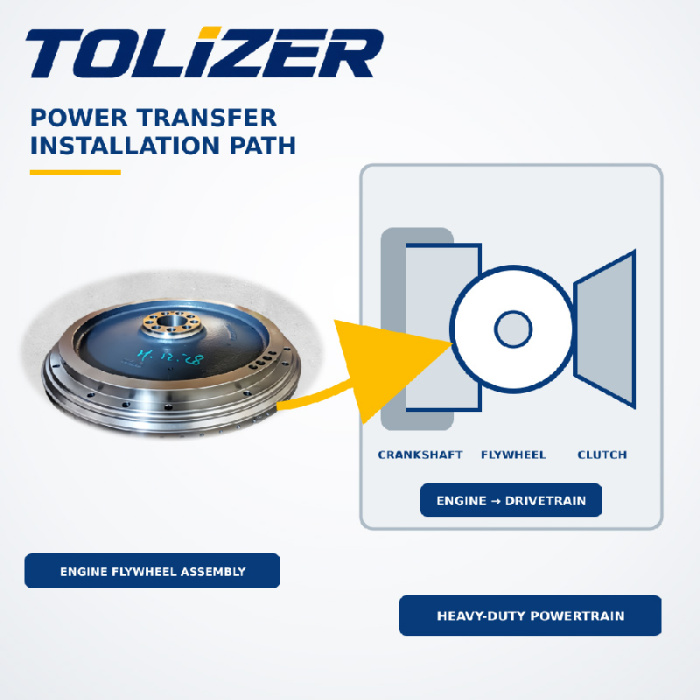

Положение установки: Маховик прикреплен болтами к заднему фланцу коленчатого вала в задней части блока цилиндров. Она служит посадочной поверхностью для узла сцепления и входит в зацепление с коронной шестерней стартера во время запуска двигателя.

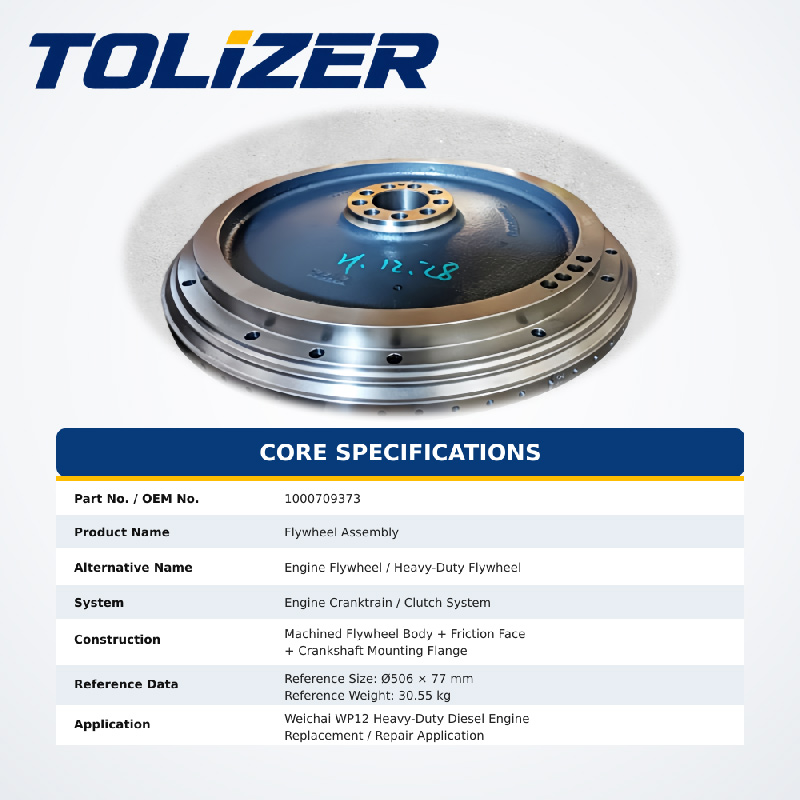

2. Технические характеристики
- Название продукта: Сборка маховика/маховик двигателя
- Номер модели: 1000709373
- Материал: Высокопрочная легированная сталь/ковкий чугун.
- Число зубьев кольцевой шестерни: стандартная спецификация OEM (проверьте модель двигателя)
- Обработка фрикционной поверхности: прецизионное шлифование, Ra ≤ 1,6 мкм.
- Динамический баланс: ISO 1940 G6.3 или лучше.
- Твердость (кольцевая шестерня): 55–60 HRC (индукционная закалка) [цитата: 10]
- Тип крепления: Привинчен к заднему фланцу коленчатого вала.
- Рабочая среда: Прямой контакт с диском сцепления (сухое трение).
- Применение: двигатели серии Weichai WP13.
- Комплектация автомобиля: Shacman, Sinotruk HOWO и другие тяжелые грузовики с мощностью WP13.
- Совместимость трансмиссии: Совместим с трансмиссиями Fast, ZF и другими трансмиссиями в сочетании с двигателями WP13.
- Расчетный срок службы: более 500 000 км при нормальных условиях эксплуатации.
- Условия хранения: Сухие, чистые, покрыты маслом для предотвращения коррозии.
3. Особенности и преимущества продукта

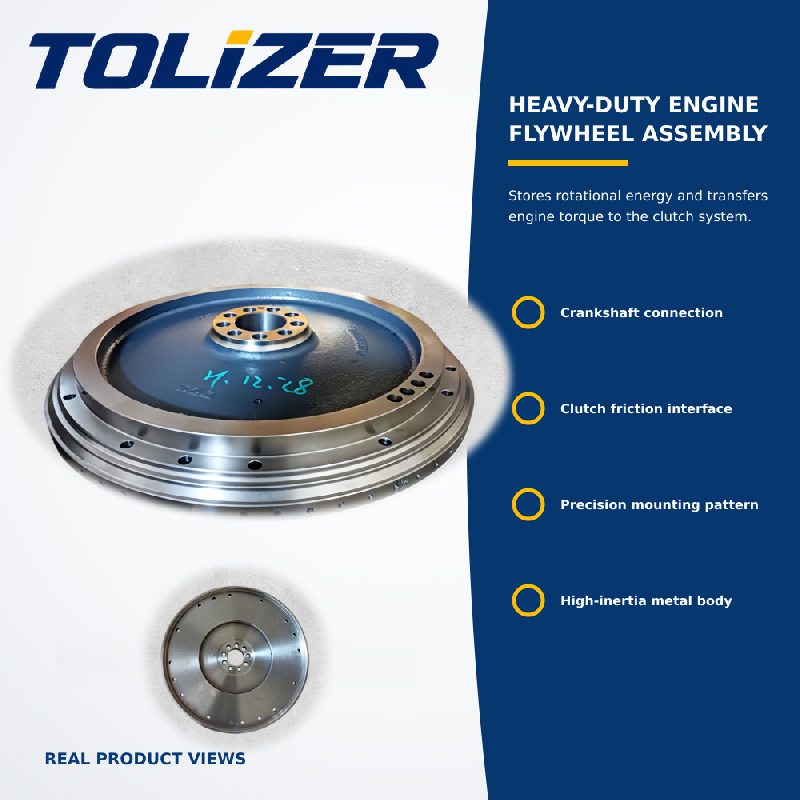

Принцип продукта: Маховик выполняет в двигателе несколько важных функций. Он сохраняет инерцию вращения от рабочих тактов двигателя, сглаживая прерывистую подачу мощности в четырехтактном цикле. Он обеспечивает прецизионную фрикционную поверхность диска сцепления, обеспечивая плавную передачу мощности на коробку передач. Встроенная коронная шестерня входит в зацепление со стартером для запуска двигателя. Поддерживая постоянный вращательный момент, маховик снижает вибрацию и обеспечивает стабильный холостой ход и плавное ускорение.
- Точная динамическая балансировка: каждый маховик динамически сбалансирован в соответствии со стандартом ISO 1940 G6.3 или выше, что сводит к минимуму вибрацию и обеспечивает плавную работу двигателя во всех диапазонах оборотов.
- Высокопрочная конструкция: изготовлена из высокопрочной легированной стали или ковкого чугуна, что обеспечивает долговечность и устойчивость к деформации при высоких крутящих нагрузках.
- Фрикционная поверхность с прецизионной шлифовкой: фрикционная поверхность сцепления отшлифована с высокой точностью, чтобы обеспечить плоскостность и равномерный контакт с диском сцепления, предотвращая проскальзывание сцепления и продлевая срок его службы.
- Закаленная кольцевая шестерня: Кольцевая шестерня стартера подвергается индукционной закалке до твердости HRC 55–60, что обеспечивает надежное включение стартера и устойчивость к износу зубьев.
- Прямая установка OEM: соответствует заводским спецификациям Weichai по всем размерам — расположению болтов, направляющему отверстию и количеству зубьев коронной шестерни. Никаких изменений при установке не требуется.
- Стандарты качества: Изготовлено на предприятии, сертифицированном по стандарту ISO 9001. Перед отправкой каждое изделие проходит проверку размеров и динамическую балансировку.
- Преимущество Tolizer: в отличие от аналогов других производителей, в которых используются некачественные материалы или отсутствует надлежащий баланс, наш 1000709373 обеспечивает надежную работу и увеличенный срок службы. Мы обеспечиваем полную отслеживаемость материалов и отчеты об испытаниях.
4. Руководство по установке
Замена маховика в сборе 1000709373 обычно выполняется при замене сцепления или капитальном ремонте двигателя. Выполните следующие действия:
- Подготовка: Отсоединить минусовую клемму аккумуляторной батареи. Снимите коробку передач и сцепление в сборе, чтобы получить доступ к маховику.
- Снимите старый маховик: Отверните болты крепления маховика к коленчатому валу. Обратите внимание на расположение и ориентацию болтов для правильной повторной установки. Всегда используйте новые болты маховика — это одноразовые крепежные детали, рассчитанные на предел текучести [цитата: 4].
- Осмотрите фланец коленчатого вала: Проверьте задний фланец коленчатого вала на предмет износа или повреждений. Тщательно очистите сопрягаемую поверхность.
- Очистите новый маховик: Удалите защитное покрытие с фрикционной поверхности нового маховика 1000709373 с помощью подходящего растворителя.
- Установите новый маховик: расположите новый маховик на фланце коленчатого вала, совместив отверстия под болты. Установите новые крепежные болты и затяните их согласно рекомендованному производителем моменту затяжки в звездообразном порядке [цитата:4].
- Проверка биения: используйте циферблатный индикатор для проверки биения маховика. Если оно слишком велико, еще раз проверьте установку.
- Переустановите сцепление и коробку передач. Установите узел сцепления в соответствии с процедурой производителя. Переустановите коробку передач.
- Проверьте систему: Подсоедините аккумулятор и запустите двигатель. Проверьте, нет ли необычной вибрации или шума. Проверьте плавность включения сцепления и переключения передач.
5. Сценарии применения
- Парк тяжелых грузовиков: Shacman, Sinotruk HOWO и другие тяжелые грузовики с двигателями Weichai WP13 для дальних грузовых перевозок и региональной логистики. Эти транспортные средства полагаются на надежную передачу мощности для обеспечения оптимальной производительности.
- Строительная техника: Тяжелая строительная техника с двигателями WP13, работающая на сложных рабочих площадках, требующих долговечных компонентов трансмиссии.
- Горнодобывающая промышленность и карьерные перевозки: Тяжелым транспортным средствам, работающим в горнодобывающей промышленности, требуются надежные маховики, выдерживающие высокие крутящие нагрузки и частое включение сцепления.
- Мастерские по капитальному ремонту и ремонту двигателей: стандартный товар для мастерских, специализирующихся на ремонте двигателей Weichai WP13. Многие специалисты заменяют маховик при обслуживании сцепления или капитальном ремонте двигателя.
6. Преимущества для клиентов
- Плавная подача мощности: прецизионно сбалансированный маховик обеспечивает стабильную работу двигателя и плавную передачу мощности, снижая вибрацию и повышая комфорт вождения.
- Увеличенный срок службы сцепления: прецизионно отшлифованная фрикционная поверхность обеспечивает равномерный контакт сцепления, предотвращая перегревы и продлевая срок службы диска сцепления.
- Сокращение времени простоя: прямая замена детали означает отсутствие необходимости в модификациях — транспортные средства быстрее возвращаются в эксплуатацию.
- Надежный запуск: закаленная коронная шестерня обеспечивает стабильное включение стартера и надежный запуск двигателя в любых условиях.
- Упрощенная инвентаризация: один номер детали охватывает двигатели WP13 — меньше SKU для дистрибьюторов и обслуживания автопарка.
- Единый источник поставок: Помимо узлов маховика, Tolizer поставляет комплекты коленчатого вала , детали головки блока цилиндров , детали клапанного механизма , комплекты прокладок двигателя , турбокомплекты и трубки , системы охлаждения двигателя , компоненты системы смазки , электрические детали двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы и компоненты гидравлической системы , что позволяет консолидировать закупки и снизить затраты на логистику.
- Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарка и клиентов послепродажного обслуживания по всему миру, поставляя надежные детали для SHACMAN, TONLY и других китайских марок грузовых автомобилей, в том числе для внедорожной и горнодобывающей техники.
Мы поможем вам обеспечить бесперебойную работу вашего двигателя. Свяжитесь с Tolizer сегодня, чтобы получить образцы, оптовые цены или техническую поддержку.
