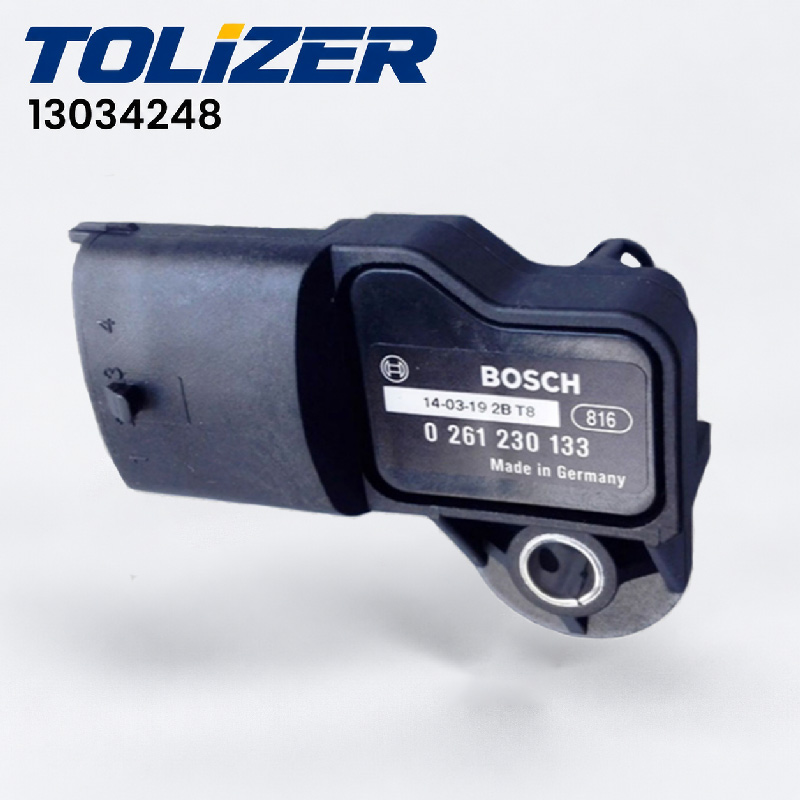

13034248 Датчик температуры T/MAP — встроенный датчик температуры и абсолютного давления в коллекторе для двигателей Weichai WP10/WP12, работающих на сжатом природном газе
1. Обзор продукта
Обработка поверхности: Корпус датчика изготовлен из высокопрочного инженерного пластика с гладкой, химически стойкой поверхностью. Чувствительный элемент защищен прецизионно обработанной крышкой, которая предотвращает загрязнение маслом, влагой и мусором.
Производственный процесс: Каждый датчик собирается с использованием автоматизированной технологии поверхностного монтажа для точного размещения компонентов. Чувствительные элементы температуры и давления индивидуально калибруются с использованием эталонного оборудования. Перед отправкой каждое устройство проходит функциональные испытания, температурные испытания и проверку точности давления.

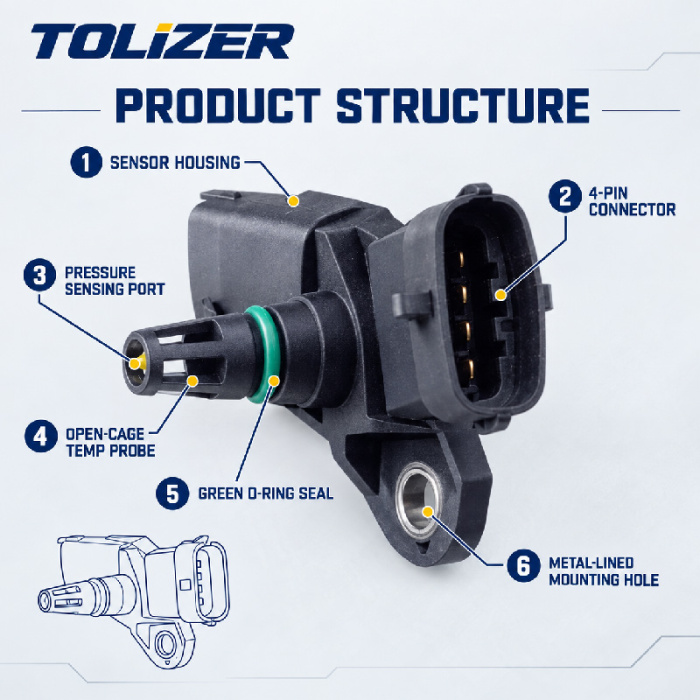

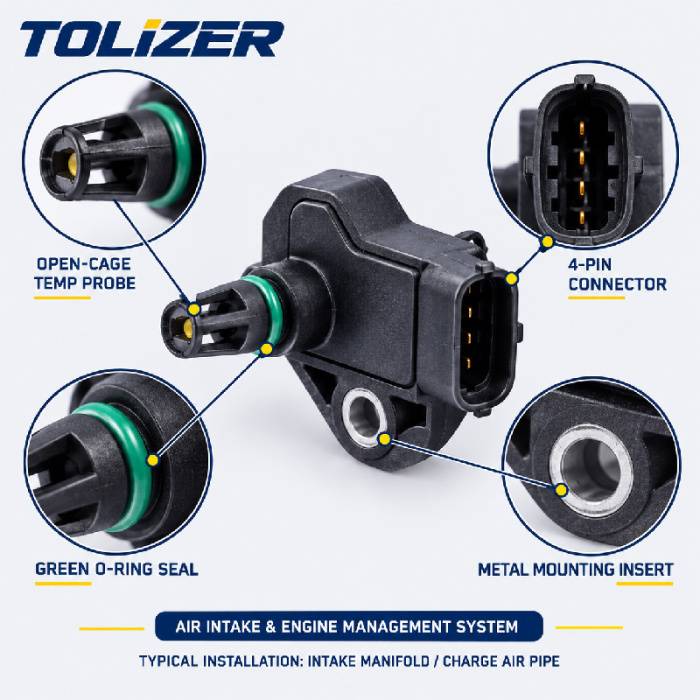

Структурная схема: Датчик объединяет чувствительный элемент температуры (термистор) и чувствительный элемент давления (пьезорезистивный или емкостной МЭМС) в одном корпусе. Электрический разъем подключается непосредственно к жгуту проводов двигателя через стандартный 4-контактный разъем, совместимый с OEM-производителем.
Положение установки: Датчик установлен на впускном коллекторе или крышке воздухозаборной трубы в сборе и предназначен для измерения температуры и абсолютного давления воздуха, поступающего в двигатель после дроссельной заслонки.
2. Технические характеристики

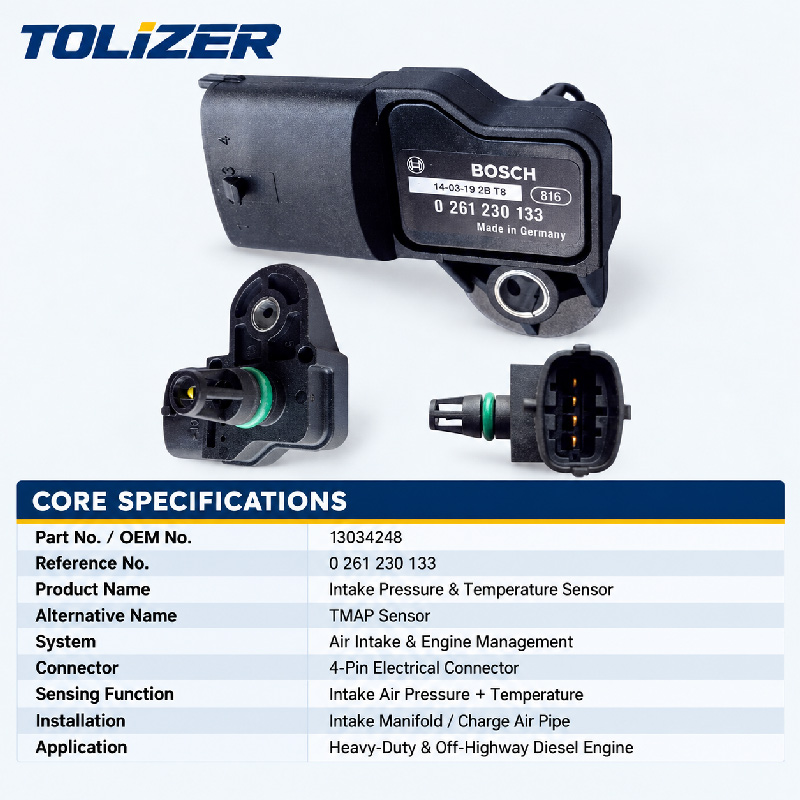

- Название продукта: Датчик T/MAP (датчик температуры и абсолютного давления в коллекторе)
- Номер модели: 13034248
- Тип датчика: Встроенный датчик температуры (термистор) + давления (MEMS)
- Диапазон измерения давления: 0–400 кПа абсолютного значения.
- Диапазон измерения температуры: от –40°C до +125°C.
- Напряжение питания: 5 В постоянного тока (регулируемое питание датчиков от ЭБУ)
- Выходной сигнал (давление): аналоговый 0,5–4,5 В (ратиометрический)
- Выходной сигнал (температура): аналоговое напряжение (зависит от характеристик термистора)
- Материал корпуса: высокопрочный инженерный пластик PBT.
- Тип разъема: 4-контактный OEM-совместимый разъем
- Применение: двигатели Weichai WP10, WP12, работающие на сжатом природном газе.
- Комплектация автомобиля: Shacman X3000, Shacman F2000, тяжелые грузовики Sinotruk.
- Совместимость с трансмиссией: Совместим со всеми трансмиссиями, работающими в паре с двигателями Weichai.
- Рабочая среда: смесь воздуха и всасываемого воздуха (бесконтактное измерение).
- Точность: Давление ±1,5% полной шкалы; Температура ±2°С
- Расчетный срок службы: более 500 000 км при нормальных условиях эксплуатации.
- Условия хранения: Сухие, чистые, избегать экстремальных температур и прямых солнечных лучей.
3. Особенности и преимущества продукта
Принцип продукта: Датчик T/MAP сочетает в себе две функции измерения в одном устройстве. Чувствительный элемент давления (MEMS) определяет абсолютное давление воздуха во впускном коллекторе, а чувствительный элемент температуры (термистор) измеряет температуру входящего воздуха. ЭБУ использует оба сигнала для расчета плотности воздуха (по закону идеального газа), что определяет точное количество топлива, которое необходимо впрыскивать для оптимального сгорания. Для двигателей, работающих на сжатом природном газе, это особенно важно, поскольку природный газ имеет более узкий диапазон воспламеняемости по сравнению с дизельным топливом.
- Интегрированное измерение температуры и давления: объединяет два важнейших измерения в одном блоке, упрощая установку и уменьшая сложность проводки.
- Прямая установка OEM: соответствует заводским спецификациям Weichai по всем размерам — монтажным отверстиям, типу разъема и диапазону чувствительности. Никаких изменений при установке не требуется.
- Прочная конструкция из инженерного пластика. Высокопрочный корпус из ПБТ устойчив к вибрации, экстремальным температурам и химическому воздействию, характерным для двигателей, работающих на сжатом природном газе.
- Точный выходной сигнал: обеспечивает стабильные и надежные показания температуры и давления в ЭБУ, обеспечивая точный контроль соотношения воздух/топливо, что напрямую влияет на производительность двигателя и топливную экономичность.
- Калибровка для СПГ: Калибровка для условий работы двигателя, работающего на природном газе, обеспечивает точные показания во всем диапазоне работы двигателя от холодного запуска до полной нагрузки.
- Стандарты качества: Изготовлено на предприятии, сертифицированном по стандарту ISO 9001. Соответствует CE и RoHS.
- Преимущество Tolizer: в отличие от аналогов других производителей, в которых используются менее качественные чувствительные элементы или отсутствует надлежащая калибровка, наш 13034248 обеспечивает стабильный выходной сигнал и увеличенный срок службы. Мы обеспечиваем полную отслеживаемость и отчеты об испытаниях.
4. Руководство по установке
Замена датчика 13034248 T/MAP — простая процедура. Выполните следующие действия:
- Подготовка: Убедитесь, что двигатель остыл, а зажигание выключено. Отсоедините отрицательную клемму аккумулятора, чтобы предотвратить проблемы с электричеством.
- Найдите датчик. Датчик T/MAP обычно устанавливается на впускном коллекторе или узле крышки воздухозаборной трубы.
- Отсоедините электрический разъем: Осторожно отсоедините жгут проводов от датчика. Осмотрите контакты разъема на наличие коррозии или повреждений.
- Снимите крепежные болты: Используйте соответствующий инструмент, чтобы снять болты или винты, крепящие датчик к впускному коллектору.
- Снимите старый датчик: Аккуратно вытащите датчик из места его установки. Обратите внимание на ориентацию для правильной повторной установки.
- Очистите место установки: Очистите монтажную поверхность, чтобы обеспечить правильное уплотнение и посадку датчика.
- Установите новый датчик: Вставьте новый датчик 13034248 в место установки в правильной ориентации. Закрепите монтажными болтами и затяните с рекомендованным производителем моментом затяжки.
- Подсоедините электрический жгут: Надежно подсоедините жгут проводов к новому датчику до щелчка.
- Проверьте систему: Подсоедините аккумулятор и запустите двигатель. Убедитесь в плавности работы и отсутствии сигнальных лампочек. С помощью диагностического прибора убедитесь, что показания температуры и давления соответствуют техническим характеристикам.
5. Сценарии применения
- Тяжелые грузовики, работающие на сжатом природном газе: тяжелые грузовики Shacman X3000 и Sinotruk с двигателями Weichai, работающими на сжатом природном газе, для региональных и дальнемагистральных грузовых перевозок. Точные данные о плотности воздуха имеют решающее значение для оптимального впрыска топлива и управления моментом зажигания.
- Автобусы, работающие на сжатом природном газе, и общественный транспорт: городские и междугородние автобусы, оснащенные двигателями Weichai, работающими на сжатом природном газе. Точный контроль соотношения воздух/топливо имеет важное значение для низкого уровня выбросов и стабильной производительности.
- Логистический и распределительный парк: коммерческие автомобили, работающие на КПГ, в логистических операциях. Стабильная работа двигателя обеспечивает эффективность автопарка и своевременные поставки.
- Мастерские по ремонту и ремонту двигателей: стандартный товар для мастерских, специализирующихся на ремонте двигателей Weichai, работающих на сжатом природном газе. Многие технические специалисты заменяют датчик T/MAP в рамках диагностики работы двигателя.
6. Преимущества для клиентов
- Оптимальная производительность двигателя. Точные данные о температуре и давлении позволяют точно контролировать соотношение воздух/топливо — полную мощность, плавное ускорение и стабильную производительность при любых условиях эксплуатации.
- Улучшенная экономия топлива: ЭБУ получает точные данные о плотности воздуха для правильного количества впрыскиваемого топлива. Снижает расход топлива и снижает эксплуатационные расходы.
- Снижение выбросов: двигатели, работающие на сжатом природном газе, полагаются на точный контроль соотношения воздух/топливо для обеспечения чистого сгорания. Правильно функционирующий датчик T/MAP помогает поддерживать соответствие требованиям по выбросам.
- Сокращение времени простоя: прямая замена детали означает отсутствие необходимости модификаций или регулировок — транспортные средства быстрее возвращаются в эксплуатацию.
- Упрощенная инвентаризация: один номер детали охватывает несколько моделей двигателей Weichai и вариантов применения транспортных средств — меньше SKU, которые нужно контролировать дистрибьюторам и обслуживать автопарк.
- Комплексный поиск: Помимо датчиков, Tolizer поставляет электрические детали двигателя , детали электронного управления , жгуты проводов , модули связи , детали головки блока цилиндров , комплекты коленчатых валов , детали клапанного механизма , турбокомплекты и трубки , системы охлаждения двигателя , компоненты системы смазки , комплекты прокладок двигателя , высоковольтные системы и компоненты гидравлической системы , что позволяет консолидировать закупки и снизить затраты на логистику.
- Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарка и клиентов послепродажного обслуживания по всему миру, поставляя надежные детали для SHACMAN, TONLY и других китайских марок грузовых автомобилей, в том числе для внедорожной и горнодобывающей техники.
Позвольте нам помочь вам поддерживать работу ваших двигателей с максимальной эффективностью. Свяжитесь с Tolizer сегодня, чтобы получить образцы, оптовые цены или техническую поддержку.
