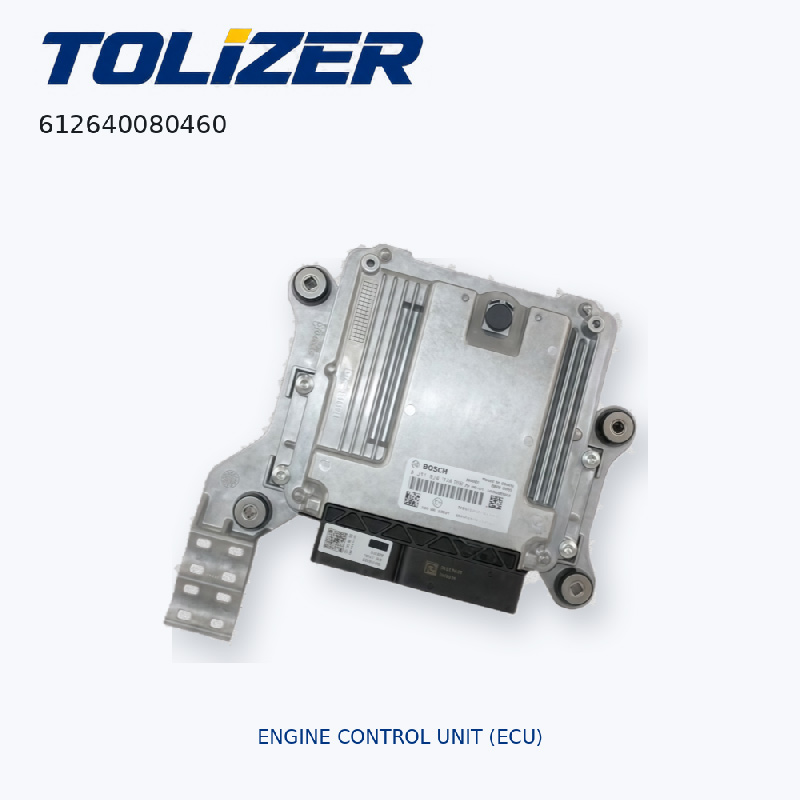

612640080460 Электронный блок управления ECU для Weichai

612640080460 ЭБУ — блок управления двигателем для дизельных двигателей Weichai WP10/WP12

1. Обзор продукта

Когда двигатель WP12 теряет мощность без предупреждения, отказывается запускаться или переходит в аварийный режим на шоссе, неисправность часто связана с ЭБУ. Этот модуль контролирует момент впрыска, количество топлива, пределы крутящего момента и управление выбросами. Когда он выходит из строя, все остальное в двигателе не имеет значения: водитель остается с грузовиком, который работает плохо или вообще не работает.

Мы — компания Shaanxi Tolizer Machinery Equipment Co., Ltd. , китайский поставщик, специализирующийся на двигателях для тяжелых условий эксплуатации и компонентах электронного управления. Наша команда имеет более чем десятилетний опыт работы в международной цепочке поставок автомобильных запчастей.

Наш ЭБУ 612640080460 является прямой заменой оригинального блока управления двигателем Weichai. Подходит для дизельных двигателей Weichai WP10 и WP12 в конфигурациях Евро 4 и Евро 5. Покрытие транспортных средств включает тяжелые грузовики SHACMAN X3000 и F3000 (2013–2021 гг.) и грузовики SINOTRUK HOWO серий T7H, TH7 и A7 (2016–2023 гг.). Номера перекрестных ссылок включают 0281020410, 0986283904 и 612600190222.

Выбор этого блока управления двигателем означает выбор модуля, который восстанавливает точность управления двигателем во всем рабочем диапазоне , чтобы ваш грузовик правильно реагировал на каждый входной сигнал датчика и каждое требование водителя.

2. Подробная информация о продукте

Обработка поверхности: Корпус ЭБУ изготовлен из герметичного алюминия с антикоррозийным покрытием пола кабины и боковых панелей. Разъемы герметично защищены от проникновения влаги и пыли.

Производственный процесс: Модуль построен на многослойной печатной плате с компонентами автомобильного класса. Перед отправкой каждое устройство проходит заводские испытания на обработку сигналов датчиков, выходной сигнал драйвера форсунки и связь по CAN. После установки необходимо программирование, согласование параметров и калибровка.

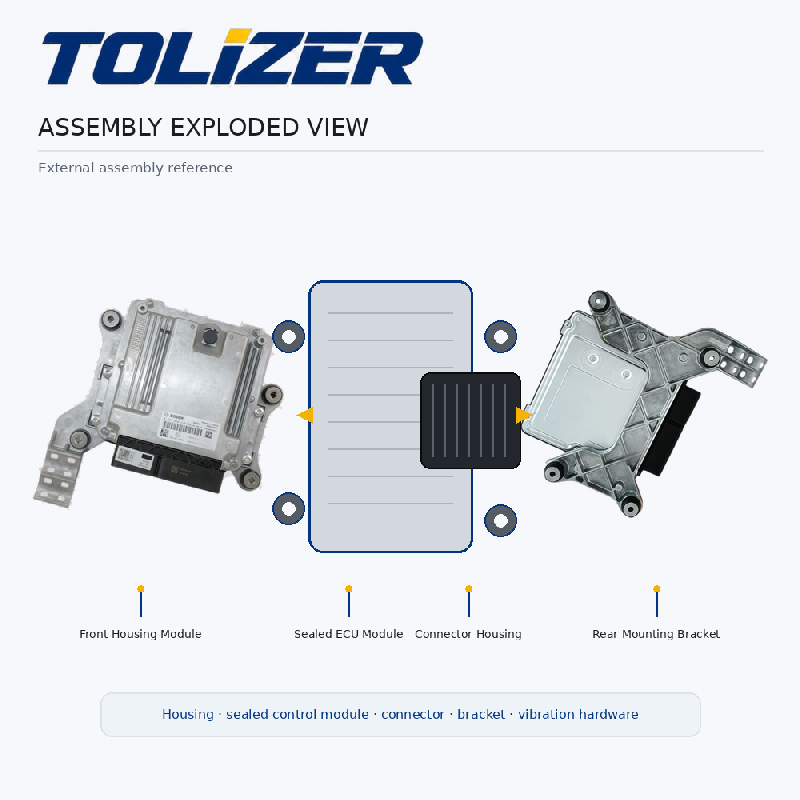

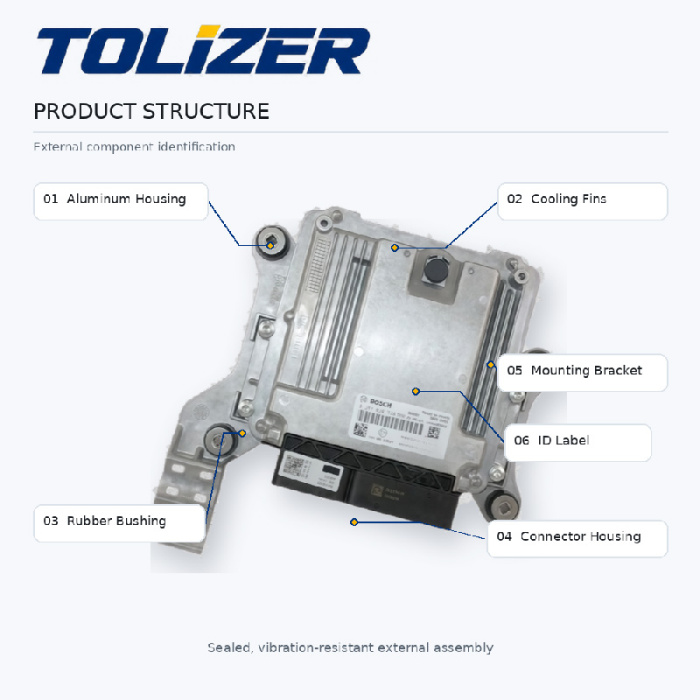

Структурная схема: ЭБУ состоит из герметичного алюминиевого корпуса, многослойной печатной платы с процессором и памятью, схемы драйвера форсунки, входных каналов датчиков, интерфейса связи CAN и OEM-совместимых многоконтактных разъемов для жгутов двигателя и автомобиля.

Положение установки: ЭБУ крепится на правой стороне пола или боковой панели кабины с помощью оригинального кронштейна ЭБУ. Он подключается к жгуту проводов двигателя и жгуту проводов автомобиля через заводские разъемы.

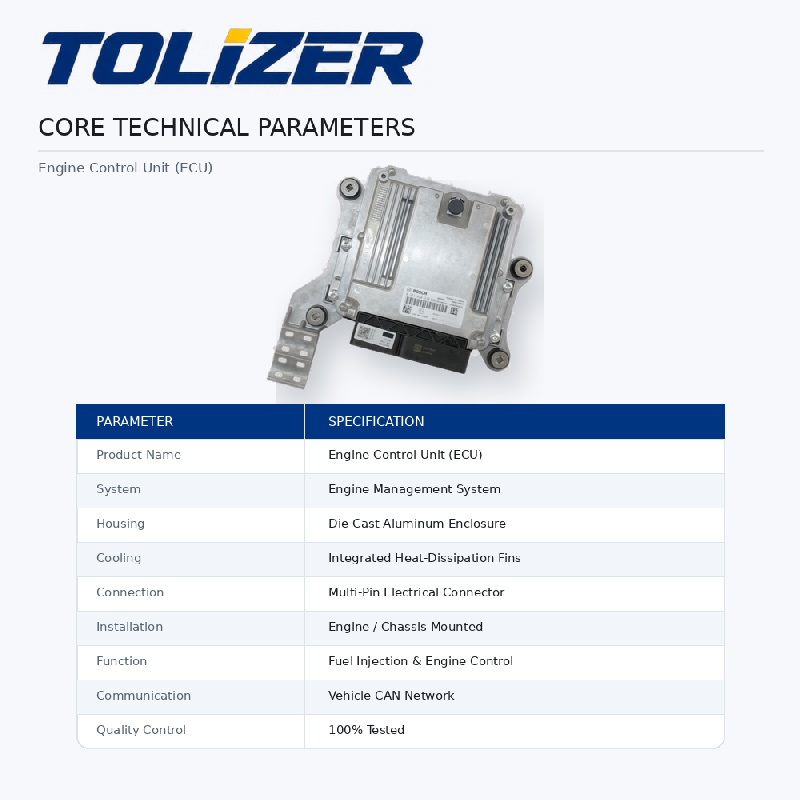

3. Технические характеристики

• Название продукта: Блок управления двигателем (ECU)/Модуль управления двигателем
• Номер модели: 612640080460
• Перекрестная ссылка OEM: 0281020410, 0986283904, 612600190222
• Серия: Bosch EDC17 (совместима с EDC17CV44/EDC17CV54)
• Рабочее напряжение: 24 В постоянного тока (диапазон напряжений 9–32 В)
• Протокол связи: CAN-шина (поддерживается K-Line и AN-Line)
• Стандарт выбросов: Евро IV / Евро V.
• Материал корпуса: Герметичный алюминий.
• Вес: прибл. 0,6 кг
• Применение: дизельные двигатели Weichai WP10, WP12.
• Комплектация автомобиля: SHACMAN X3000, F3000; СИНОТРУК ХОВО T7H, TH7, A7
• Совместимость с трансмиссией: Все трансмиссии в паре с двигателями Weichai WP10/WP12.
• Программирование: после установки требуется прошивка ЭБУ и согласование параметров.
• Условия хранения: Сухие, чистые, защищенные от влаги и физических повреждений.


4. Особенности и преимущества продукта

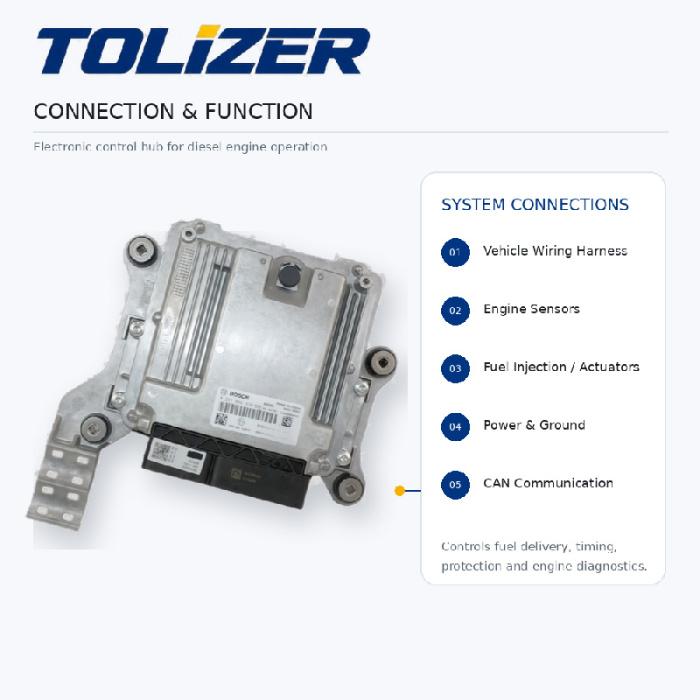

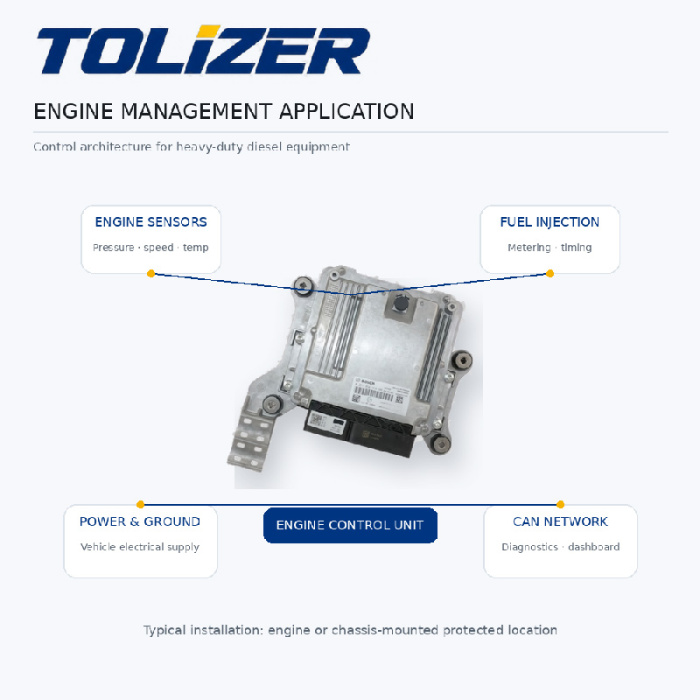

Принцип продукта: ЭБУ считывает десятки сигналов от положения коленчатого вала, положения распределительного вала, давления и температуры на впуске, давления в топливной рампе, температуры охлаждающей жидкости и датчиков педали акселератора. Он обрабатывает эти входные данные с помощью топливных и временных карт, затем управляет форсунками, перепускной заслонкой турбокомпрессора, клапаном рециркуляции отработавших газов и другими исполнительными механизмами. Модуль также управляет пределами крутящего момента, обогащением при холодном запуске и нейтрализацией выбросов. Его интерфейс CAN-шины обменивается данными с приборной панелью, ABS и диагностическими инструментами.

• Совместимость с платформой Bosch EDC17: создан для соответствия серии EDC17, используемой в двигателях WP10 и WP12, включая варианты EDC17CV44, EDC17CV54 и EDC17CV41.
• Электрическая система 24 В: рассчитана на работу с напряжением 9–32 В, совместима с системами зарядки тяжелых грузовых автомобилей без внешних преобразователей.
• Связь по шине CAN: поддерживает протоколы CAN, K-Line и AN-Line для доступа к диагностическим инструментам и интеграции с сетью автомобиля.
• Прямая установка OEM: заводские разъемы и точки крепления соответствуют установке в кабине Weichai — переходник не требуется.
• Выбросы Евро IV/Евро V: Откалиброваны по стандарту выбросов двигателей WP10/WP12 в этих конфигурациях.
• Стандарты качества: Изготовлено на предприятии, сертифицированном по стандарту ISO 9001. Каждое устройство проходит заводские испытания на обработку сигнала и выходной сигнал драйвера.
• Преимущество Tolizer: в отличие от ЭБУ других производителей с непроверенными картами или неполными калибровочными данными, наш 612640080460 поставляется с соответствующей прошивкой для платформ двигателей WP10/WP12.

5. Руководство по установке

1. Подготовка: Отсоединить минусовую клемму аккумуляторной батареи. Подождите 5 минут, пока конденсаторы разрядятся. Найдите ЭБУ с правой стороны кабины.
2. Отсоедините разъемы жгута проводов: Освободите фиксаторы на каждом разъеме и отсоедините их от ЭБУ. Проверьте штифты на предмет коррозии или попадания воды — попадание воды в жгут проводов является частой причиной ошибок связи с ЭБУ.
3. Снимите старый ЭБУ: Открутите ЭБУ от монтажного кронштейна. Обратите внимание на ориентацию и положение разъемов нового модуля.
4. Установите новый ЭБУ: Установите новый ЭБУ 612640080460 в оригинальный кронштейн. Подсоедините все разъемы жгутов до щелчка.
5. Прошивка и калибровка. Подключите диагностический прибор и прошейте в ЭБУ прошивку, подходящую для вашей модели двигателя и стандарта выбросов. Полное сопоставление параметров кодов форсунок, калибровки педалей и конфигурации автомобиля.
6. Очистка и повторное обучение: очистка всех сохраненных кодов неисправностей. Выполните дорожное испытание и убедитесь, что новые коды не появляются. Убедитесь, что двигатель достиг рабочей температуры и правильно реагирует на нажатие дроссельной заслонки.
7. Проверьте связь: подтвердите связь CAN с приборной панелью, ABS и другими ЭБУ. Убедитесь, что двигатель запускается надежно и работает плавно на холостом ходу и под нагрузкой.

6. Сценарии применения

• SHACMAN X3000/F3000 Дальнемагистральные автопарки: двигатели WP12 в конфигурации Евро 5 используют 612640080460 для контроля впрыска и управления крутящим моментом. Когда грузовик переходит в аварийный режим без очевидной механической неисправности, в первую очередь подозревается ЭБУ.
• Тяжелые грузовики HOWO T7H и A7: в этих грузовиках используется один и тот же блок управления двигателем для управления двигателем. Отказ ЭБУ обычно проявляется в виде отсутствия запуска, периодической потери питания или потери связи с диагностическими инструментами.
• Строительное и горнодобывающее оборудование. Двигатели WP10, работающие в суровых условиях, подвергают ЭБУ воздействию вибрации, пыли и экстремальных температур. Герметичный алюминиевый корпус выдерживает такие условия.
• Мастерские по техническому обслуживанию и диагностике: стандартный товар для мастерских, обслуживающих электронные двигатели Weichai. Наличие заведомо исправного ЭБУ на полке сокращает время диагностики, когда грузовик сообщает о неисправностях связи или управления.

Диагностическое примечание: отказ ЭБУ на двигателях WP10/WP12 приводит к определенным закономерностям. Следите за: Нет связи с диагностическим прибором — ЭБУ не отвечает на запросы диагностического прибора, что указывает на внутренний сбой процессора или потерю питания/заземления. P0601 (Ошибка контрольной суммы памяти внутреннего модуля управления) — повреждена внутренняя память ЭБУ; модуль необходимо заменить и перепрограммировать. P0605 (Внутренняя ошибка ПЗУ модуля управления) — неисправно постоянное запоминающее устройство. P0606 (неисправность процессора ECM/PCM) — процессор неправильно выполняет инструкции. Одновременно появляются несколько несвязанных кодов неисправностей — неисправный ЭБУ часто выдает невозможные комбинации кодов датчиков. Двигатель запускается и тут же глохнет без каких-либо механических причин — ЭБУ теряет синхронизацию с сигналами коленвала и распредвала. Перед заменой ЭБУ проверьте напряжение аккумулятора под нагрузкой, проверьте разъемы жгутов на предмет попадания воды и убедитесь, что все заземления чистые и затянуты. Незакрепленное заземление или корродированный разъем могут имитировать неисправность ЭБУ.

7. Преимущества для клиентов

• Восстановлено управление двигателем: правильный момент впрыска, количество топлива и контроль крутящего момента во всем рабочем диапазоне.
• Диагностическая связь восстановлена: интерфейсы CAN-шины и K-Line обеспечивают доступ к сканирующему прибору для считывания кодов неисправностей и мониторинга данных в реальном времени.
• Сокращение времени простоя: прямая установка OEM с заводскими разъемами и точками крепления — адаптер жгута проводов не требуется.
• Проверенная перекрестная ссылка: один модуль заменяет Weichai 612640080460, Bosch 0281020410 и 0986283904, что упрощает инвентаризацию для дистрибьюторов.
• Универсальное снабжение: Помимо блоков управления двигателем, Tolizer поставляет электрические детали двигателя , жгуты проводов , детали электронного управления , модули связи , детали головки блока цилиндров , комплекты прокладок двигателя , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубки , системы охлаждения двигателя , системы смазки , высоковольтные системы и компоненты гидравлической системы , что позволяет консолидировать закупки и снизить затраты на логистику.
• Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарка и клиентов послепродажного обслуживания по всему миру для SHACMAN, TONLY и других китайских марок грузовых автомобилей, в том числе для внедорожной и горнодобывающей техники.

Свяжитесь с Tolizer сегодня, чтобы обеспечить поставку вашего ЭБУ.
