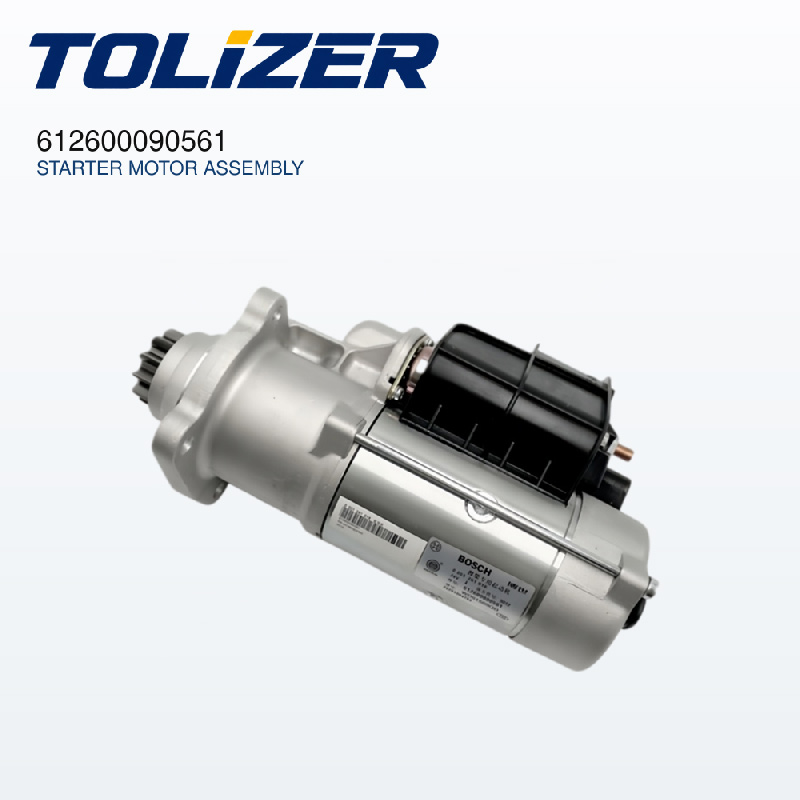

612600090561 Стартер в сборе для Weichai WD615/WP10

612600090561 Стартер — 24 В, 11 зубьев, для двигателей Weichai WD615/WP10/WP12

1. Обзор продукта

Если вы используете оборудование SHACMAN, Sinotruk HOWO или XCMG с двигателями Weichai WD615, WP10 или WP12, вы знаете следующее: стартер, который проворачивается медленно, щелкает без включения или сразу выходит из строя, оставляет ваш грузовик припаркованным, а ваше расписание нарушается.

Стартер преобразует энергию аккумулятора в механический крутящий момент для запуска двигателя. Когда перегорают контакты соленоида, изнашивается ведущая шестерня или замыкается якорь, скорость проворачивания падает и двигатель отказывается заводиться — особенно в холодную погоду.

Мы — компания Shaanxi Tolizer Machinery Equipment Co., Ltd. , китайский поставщик, специализирующийся на компонентах двигателей и электрических систем для тяжелых условий эксплуатации. Наша команда имеет более чем десятилетний опыт работы в международной цепочке поставок автомобильных запчастей. Мы помогаем операторам автопарков и мастерским поддерживать работу оборудования с минимальными простоями.

Наш стартер 612600090561 является прямой заменой оригинального компонента Weichai. Этот стартер с 11 зубцами на 24 В предназначен для дизельных двигателей Weichai WD615, WP10 и WP12, установленных на SHACMAN F3000, Sinotruk HOWO и строительной технике. В нем используется замедляющая конструкция с мягкой сеткой, которая обеспечивает высокий крутящий момент при проворачивании и одновременно снижает повреждение зубьев шестерни.

Выбор этого стартера означает выбор надежного, готового к установке компонента проворачивания, который обеспечит работу вашего двигателя в самых суровых условиях .

2. Подробная информация о продукте

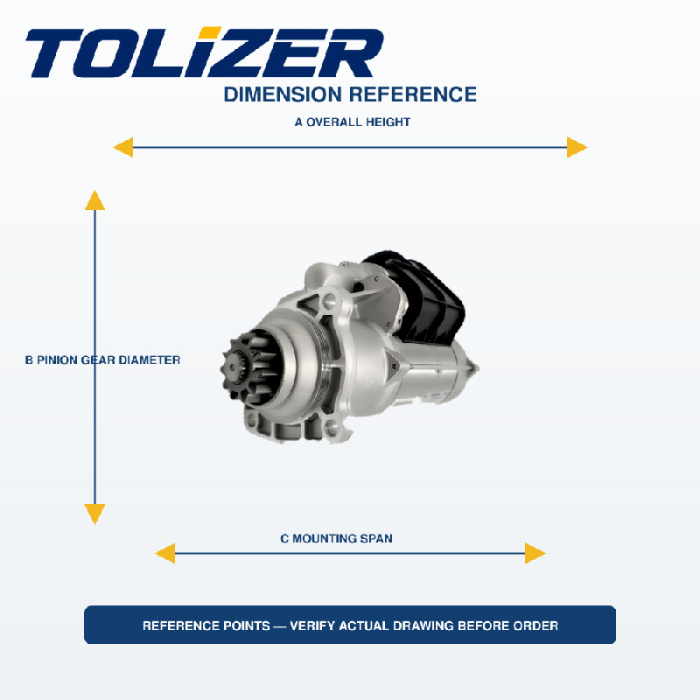

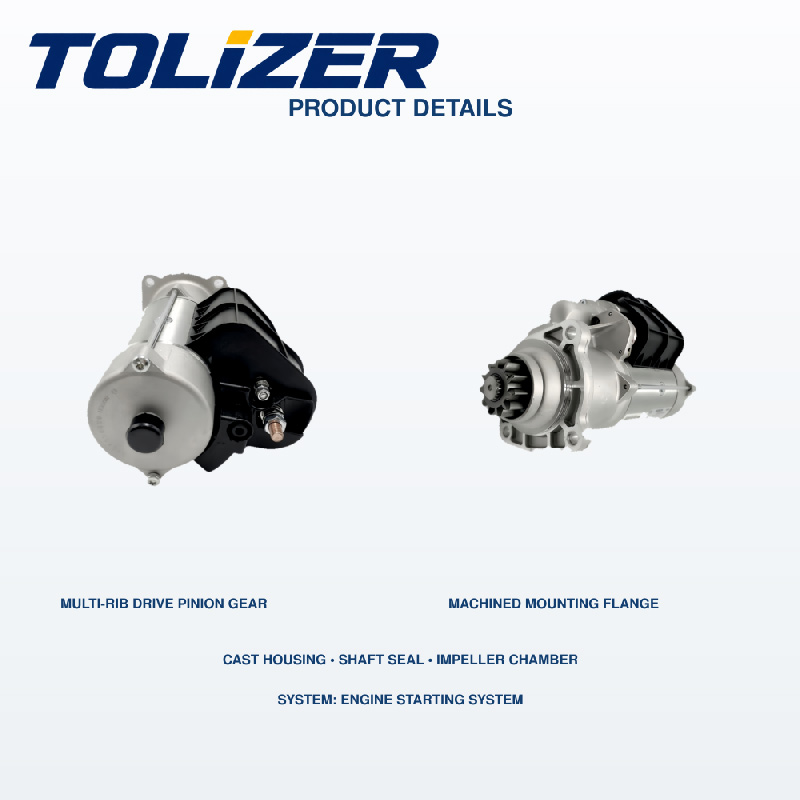

Детальное изображение продукта:

Обработка поверхности: Коррозионностойкая отделка корпуса, подходящая для моторного отсека. Ведущая шестерня и клеммы соленоида обработаны с высокой точностью, что обеспечивает точное зацепление и надежный электрический контакт.

Производственный процесс: Собран с использованием мощного двигателя постоянного тока, редуктора, односторонней муфты и высоконадежного соленоида. Обмотки якоря намотаны точно и сбалансированы. Каждый блок проходит испытания на холостом ходу, нагрузочные испытания и испытания на зацепление соленоида.

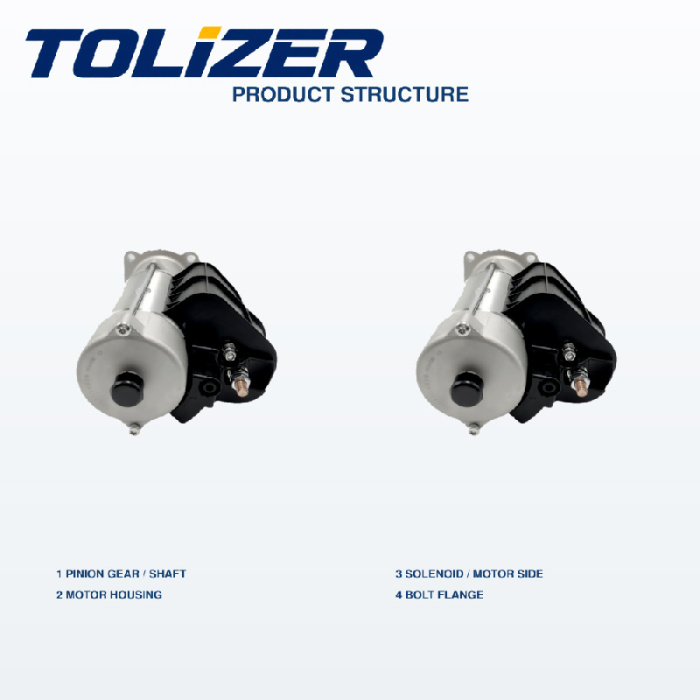

Структурная схема: Состоит из двигателя постоянного тока с катушками возбуждения, якоря с коммутатором, понижающей передачи, односторонней муфты, ведущей шестерни с 11 зубьями и электромагнитного соленоида с главными контактами и рычагом переключения передач.

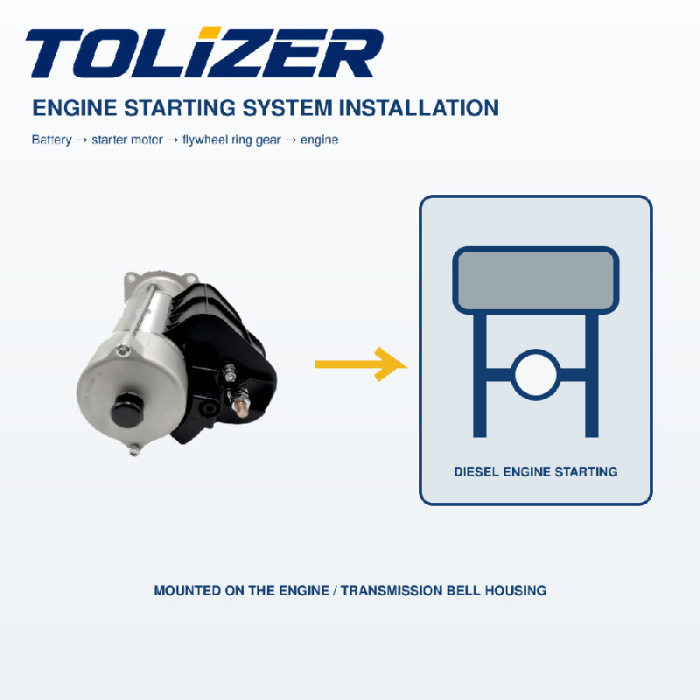

Положение установки: Прикреплено фланцем к блоку двигателя так, чтобы ведущая шестерня зацеплялась с коронной шестерней маховика. Подключается к аккумулятору посредством толстого кабеля и к ЭБУ через клемму управления соленоидом.

3. Технические характеристики

• Название продукта: Стартер/Проворачивающий двигатель
• Номер модели: 612600090561
• Перекрестная ссылка OEM: 612600090293, 612600091076, 612600090409, VG1560090007
• Номинальное напряжение: 24 В постоянного тока
• Выходная мощность: 7,5 кВт
• Зубья ведущей шестерни: 11 зубьев
• Модуль: 3.5
• Вес: прибл. 9–10 кг
• Применение: дизельные двигатели серий Weichai WD615, WP10, WP12, WD12.
• Применимость автомобиля: SHACMAN F3000, Sinotruk HOWO, Beiben, JAC, CAMC, Foton Auman, Dongfeng
• Совместимость с трансмиссией: Совместим со всеми трансмиссиями, работающими в паре с двигателями Weichai.
• Расчетный срок службы: более 500 000 км при нормальных условиях эксплуатации.
• Условия хранения: Сухие, чистые, защищенные от влаги и физических повреждений.


4. Особенности и преимущества продукта

Принцип продукта: Стартер преобразует электрическую энергию в механический крутящий момент. Когда замок зажигания или ЭБУ подает питание на соленоид, его катушка тянет плунжер, который переводит ведущую шестерню в зацепление с коронной шестерней маховика. Затем плунжер замыкает главные контакты, направляя полный ток батареи на двигатель постоянного тока. Двигатель вращает якорь, который приводит в движение шестерню через понижающую передачу и одностороннюю муфту. Сцепление передает крутящий момент на маховик, предотвращая при этом двигатель от обратного хода стартера после его зажигания.

• Замедляющая конструкция с мягкой сеткой: понижающая зубчатая передача увеличивает крутящий момент двигателя для обеспечения высокой мощности проворачивания, а зацепление с мягкой сеткой снижает силу удара, когда шестерня встречается с маховиком, сводя к минимуму повреждение зубьев и продлевая срок службы как стартера, так и кольцевой шестерни.
• Высокий крутящий момент при низких температурах: двигатель мощностью 7,5 кВт обеспечивает достаточный крутящий момент для запуска дизельных двигателей с высокой степенью сжатия при температуре окружающей среды до –35°C.
• Герметизация от загрязнений: Корпус двигателя изолирован от проникновения пыли и влаги, защищая якорь, щетки и редукторы от мусора и дорожных брызг.
• Высоконадежный соленоид: контакты для тяжелых условий эксплуатации, рассчитанные на высокий пусковой ток при запуске дизельного двигателя, что снижает количество отказов в случае щелчка без запуска.
• Прямая установка OEM: соответствует заводским спецификациям Weichai по монтажному фланцу, количеству зубьев шестерни и расположению клемм. Никаких модификаций не требуется.
• Стандарты качества: Изготовлено на предприятии, сертифицированном по стандарту ISO 9001. Каждое устройство проходит испытания на холостом ходу, под нагрузкой и на зацепление соленоида.
• Преимущество Tolizer: в отличие от альтернатив других производителей, в которых используются соленоиды низкого качества или слабые пружины сцепления, наш 612600090561 обеспечивает надежный запуск и увеличенный срок службы.

5. Руководство по установке

Замена стартера 612600090561 является стандартной процедурой технического обслуживания. Выполните следующие действия:

1. Подготовка: Убедитесь, что двигатель и зажигание выключены. Сначала отсоедините отрицательную клемму аккумуляторной батареи, а затем положительную, чтобы предотвратить короткое замыкание.
2. Отсоедините электрические соединения: Снимите толстый положительный провод с клеммы B+ соленоида. Отсоедините провод управления соленоидом и все дополнительные соединения. Обратите внимание на положение проводов.
3. Снимите болты крепления: Снимите болты, крепящие стартер к блоку двигателя или картеру маховика. Поддерживайте стартер, откручивая последний болт.
4. Снимите старый стартер: Осторожно снимите стартер, отмечая положение зацепления шестерни и наличие прокладок.
5. Осмотрите коронную шестерню маховика: Проверьте зубья коронной шестерни на предмет износа или сколов. В случае сильного износа замените его перед установкой нового стартера.
6. Установите новый стартер: Расположите новый стартер 612600090561 так, чтобы шестерня была совмещена с маховиком. Установите крепежные болты и затяните их согласно спецификации. Переустановите прокладки, если они изначально установлены.
7. Подсоедините электрические соединения: сначала подсоедините провод управления соленоидом, затем положительный положительный кабель толстого сечения к клемме B+. Надежно затяните гайку B+ — ослабленное соединение приведет к падению напряжения и медленному проворачиванию.
8. Проверьте систему: Подключите положительную, а затем отрицательную клеммы аккумулятора. Поверните ключ зажигания, чтобы запустить двигатель, и убедитесь, что проворачивание происходит плавно, без скрежетания и чрезмерного шума. Если стартер вращается без включения, проверьте глубину зацепления шестерни и толщину прокладки.

6. Сценарии применения

• Парк тяжелых грузовых автомобилей: грузовики SHACMAN F3000 и Sinotruk HOWO с двигателями Weichai WD615/WP10/WP12 для дальнемагистральной и региональной логистики. Надежная возможность холодного запуска сокращает время простоя в зимнее время.
• Строительная техника: колесные погрузчики, экскаваторы и бульдозеры с двигателями Weichai, включая технику XCMG, SDLG и Shantui. Высокий пусковой момент необходим для повторного запуска горячих двигателей на рабочих площадках.
• Горнодобывающая и карьерная перевозка: Тяжелые транспортные средства, работающие в отдаленных местах, где отсутствие запуска означает дорогостоящее восстановление и потери производства.
• Коммунальная техника: бетоносмесители, мусоровозы и автомобили специального назначения, требующие частых запусков двигателя в течение рабочего дня.
• Операции по техническому обслуживанию парка: стандартный товар для мастерских, обслуживающих оборудование с приводом от Weichai.

Диагностическое примечание: Следите за следующими симптомами неисправности стартера на двигателях WP10/WP12 с ЭБУ: P0615 (цепь реле стартера) — обрыв или короткое замыкание в цепи управления реле стартера; P0616 (Starter Relay Circuit Low) — напряжение управления реле ниже порогового значения; P0617 (Starter Relay Circuit High) — напряжение управления реле выше порогового значения. Физические симптомы включают одиночный громкий щелчок без проворачивания (сгорели контакты соленоида), медленный проворачивание, которое ухудшается при нагревании (короткий якорь или изношенные щетки), скрежет во время проворачивания (неправильная глубина шестерни или изношенная коронная шестерня) или стартер свободно вращается без проворачивания (проскальзывание односторонней муфты). На китайских двигателях WP10 IV/V ЭБУ требует наличия действительного сигнала нейтральной передачи перед запуском двигателя — проверьте нейтральный переключатель и проводку, прежде чем отключать стартер.

7. Преимущества для клиентов

• Надежность при холодном запуске: высокий пусковой момент при температуре до –35°C гарантирует запуск оборудования зимой без повторных попыток или разрядки аккумулятора.
• Уменьшение повреждений маховика: зацепление с мягкой сеткой минимизирует силу удара по зубчатому венцу маховика, продлевая срок службы обоих компонентов.
• Сокращение времени простоя: прямая замена означает отсутствие модификаций — автомобили быстрее возвращаются в эксплуатацию.
• Снижение затрат на техническое обслуживание: Прочные контакты соленоида и герметичный корпус двигателя сокращают частоту замены стартера.
• Упрощенная инвентаризация: один номер детали охватывает несколько моделей двигателей Weichai (WD615/WP10/WP12/WD12) — меньше SKU для дистрибьюторов и обслуживания автопарка.
• Комплексный поиск поставщиков: Помимо стартеров, Tolizer поставляет электрические детали двигателя , детали электронного управления , жгуты проводов , модули связи , системы высокого напряжения , детали головки блока цилиндров , комплекты прокладок двигателя , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубки , системы охлаждения двигателя , компоненты системы смазки и компоненты гидравлической системы , что позволяет консолидировать закупки и снизить затраты на логистику.
• Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарка и клиентов послепродажного обслуживания по всему миру, поставляя надежные детали для SHACMAN, TONLY и других китайских марок грузовых автомобилей, в том числе для внедорожной и горнодобывающей техники.

Свяжитесь с Tolizer сегодня, чтобы обеспечить питание стартера.
