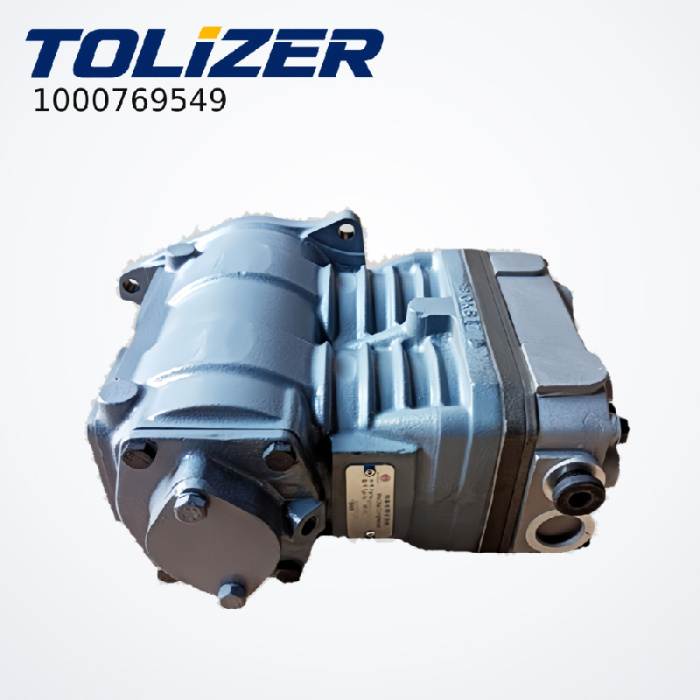

1000769549 Воздушный компрессор в сборе — двухцилиндровый тормозной компрессор для двигателей Weichai WP12/WP13
1. Обзор продукта
Обработка поверхности: Корпус компрессора имеет антикоррозийное покрытие, которое защищает от ржавчины и химического воздействия в моторном отсеке. Головка блока цилиндров и охлаждающие поверхности обработаны с высокой точностью для обеспечения эффективного отвода тепла.
Производственный процесс: Каждый воздушный компрессор подвергается точной обработке с соблюдением строгих допусков, что обеспечивает постоянную подачу воздуха и надежное уплотнение. Внутренние компоненты собираются в контролируемой среде для предотвращения загрязнения. Перед отправкой каждое изделие проходит испытания под давлением и проверку на герметичность.

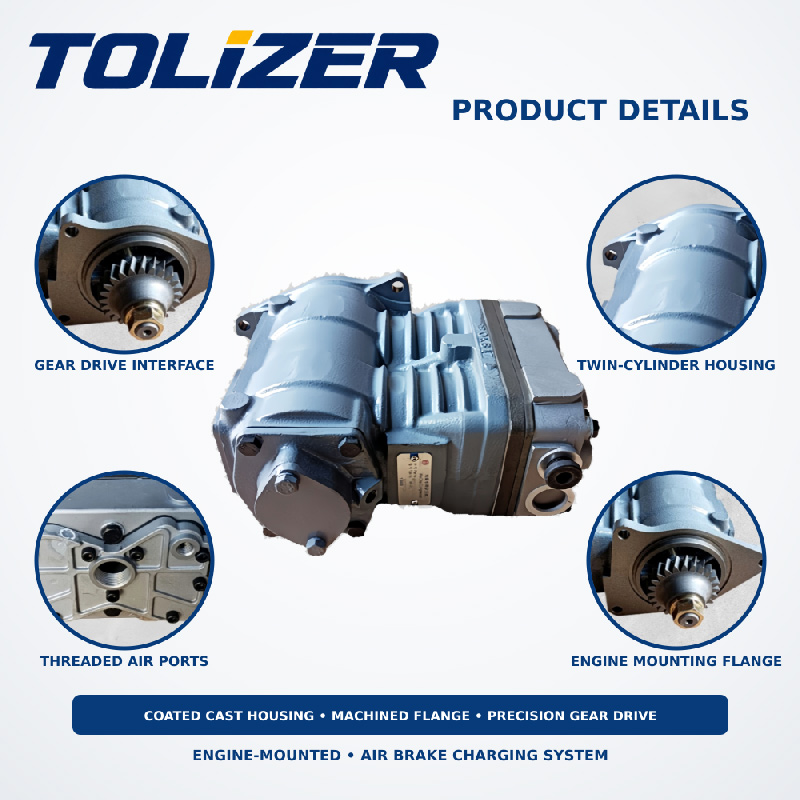

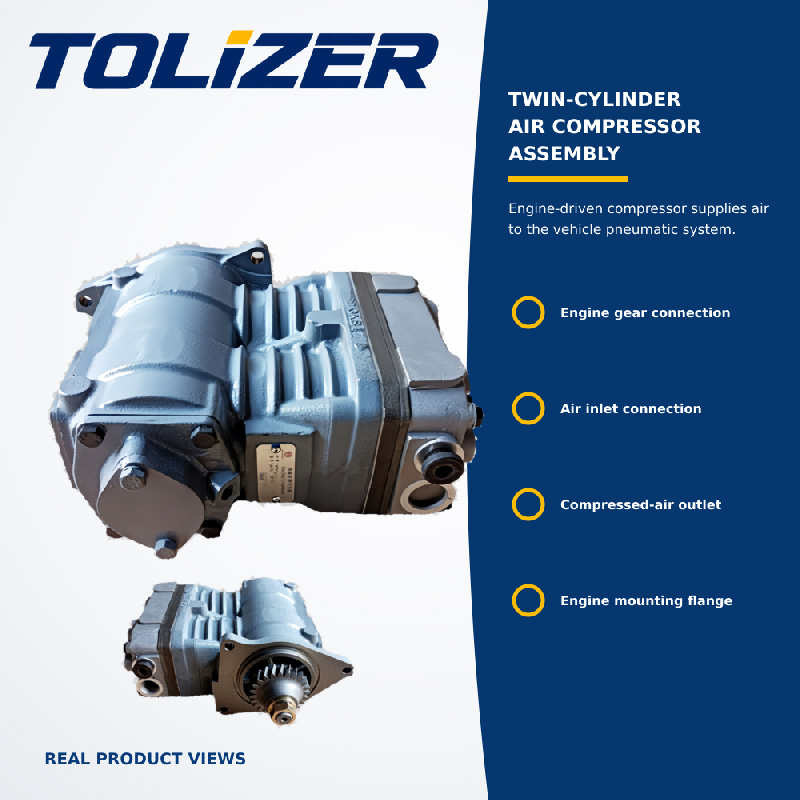

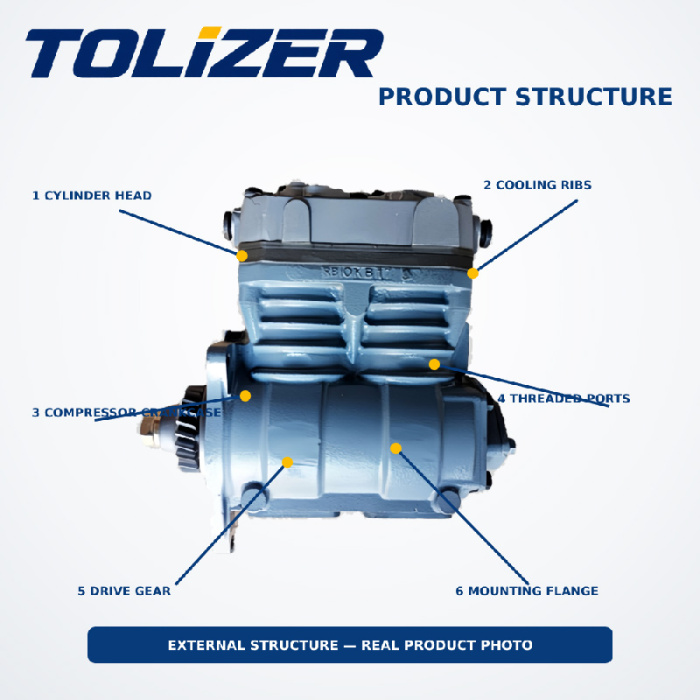

Структурная схема: Воздушный компрессор в сборе состоит из двухцилиндрового корпуса из чугуна и алюминиевого сплава, поршней, шатунов, коленчатого вала, головки блока цилиндров с охлаждающими каналами, впускных и выпускных отверстий, а также приводной шестерни для установки двигателя. Компрессор приводится в движение зубчатой передачей двигателя.
Положение установки: Воздушный компрессор установлен на блоке двигателя и приводится в движение зубчатой передачей двигателя. Он подает сжатый воздух в пневматическую тормозную систему автомобиля и другие пневматические компоненты.

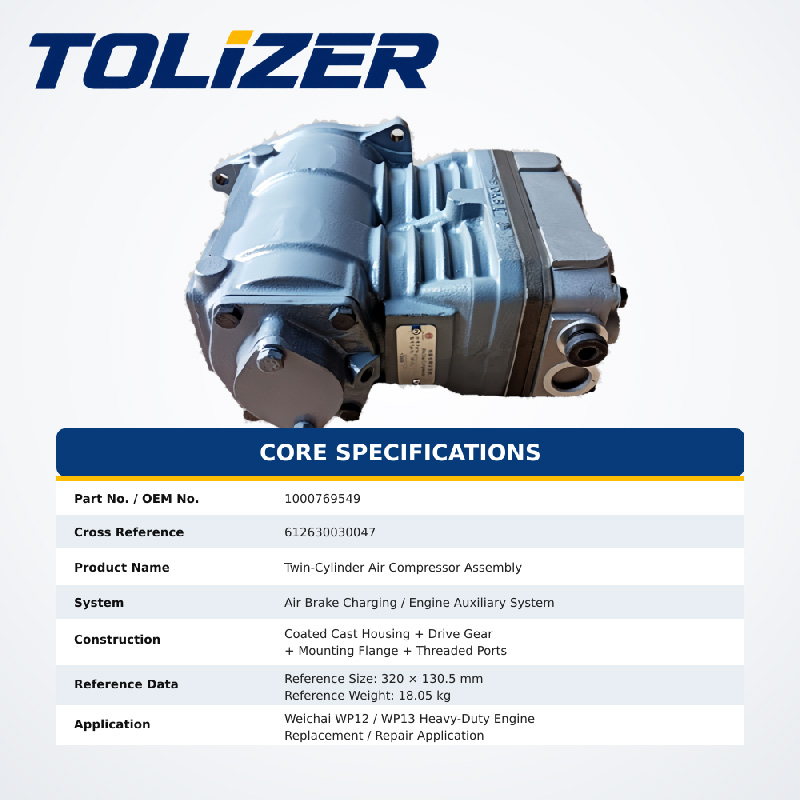

2. Технические характеристики
- Название продукта: Воздушный компрессор/воздушный компрессор тормоза
- Номер модели: 1000769549
- Альтернативный номер детали: 612630030405[цитата:11]
- Тип: Двухцилиндровый воздушный компрессор (2-цилиндровый)[цитата:2]
- Способ охлаждения: водяное/гибридное[цитата:9]
- Тип привода: с зубчатым приводом от двигателя.
- Материал: Чугун/алюминиевый сплав.
- Максимальное рабочее давление: 10–12 бар[цитата:9]
- Размер отверстия: 85–90 мм (стандарт для серии WP12)[цитата:9]
- Вес нетто: прибл. 14,5–18,0 кг[цитата:9]
- Применение: двигатели серий Weichai WP12, WP13[цитата:1]
- Комплектация автомобиля: Shacman F3000, X3000, X6000 и другие тяжелые грузовики с мощностью Weichai.
- Совместимость с трансмиссией: Совместим со всеми трансмиссиями, работающими в паре с двигателями Weichai WP12/WP13.
- Рабочая среда: воздух (сжатый для тормозной системы)
- Смазка: подача моторного масла под давлением.
- Расчетный срок службы: более 500 000 км при нормальных условиях эксплуатации.
- Условия хранения: Сухие, чистые, защищенные от влаги и физических повреждений.
3. Особенности и преимущества продукта

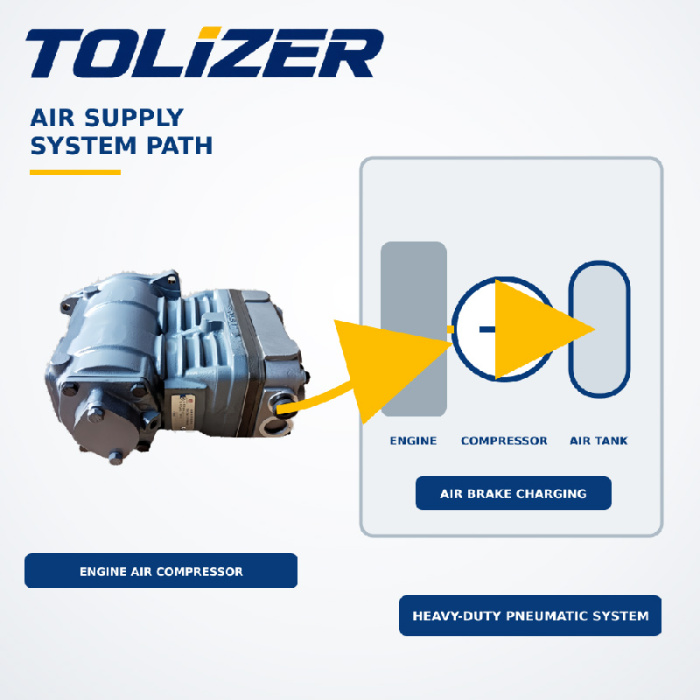

Принцип продукта: Воздушный компрессор приводится в движение зубчатой передачей двигателя. Когда внутренние поршни компрессора движутся вверх и вниз, они втягивают окружающий воздух через впускной клапан, сжимают его и выталкивают через выпускной клапан в резервуары для хранения воздуха автомобиля. Этот сжатый воздух затем используется для работы пневматической тормозной системы автомобиля и других пневматических компонентов. Компрессор поддерживает давление воздуха в системе, обеспечивая немедленную реакцию тормозов при нажатии водителем педали тормоза.
- Двухцилиндровая конструкция: 2-цилиндровая конфигурация обеспечивает более высокую подачу воздуха и более стабильную подачу давления по сравнению с одноцилиндровыми агрегатами, обеспечивая надежную работу тормозной системы.
- Головка блока цилиндров с водяным охлаждением. Головка блока цилиндров с водяным охлаждением обеспечивает стабильную работу в условиях высоких температур, продлевая срок службы компрессора и поддерживая постоянную подачу воздуха[цитата: 9].
- Прямая установка OEM: соответствует заводским спецификациям Weichai по всем размерам — монтажному фланцу, зубчатой передаче и расположению портов. Никаких изменений при установке не требуется.
- Прочная конструкция: изготовлена из высокопрочного чугуна и алюминиевого сплава, что обеспечивает долговечность в суровых условиях эксплуатации дизельного двигателя.
- Высокое рабочее давление: рассчитано на максимальное рабочее давление 10–12 бар и соответствует требованиям пневматических тормозных систем тяжелых грузовиков[цитата:9].
- Стандарты качества: Изготовлено на предприятии, сертифицированном по стандарту ISO 9001. Перед отправкой каждое устройство проходит испытания под давлением и на герметичность.
- Преимущество Tolizer: в отличие от альтернатив других производителей, в которых используются материалы низкого качества или которые не прошли надлежащие испытания, наш 1000769549 обеспечивает надежную подачу воздуха и увеличенный срок службы. Мы обеспечиваем полную отслеживаемость материалов и отчеты об испытаниях.
4. Руководство по установке
Замена воздушного компрессора 1000769549 обычно выполняется во время обслуживания двигателя или ремонта тормозной системы. Выполните следующие действия:
- Подготовка: Убедитесь, что двигатель остыл, а зажигание выключено. Отсоедините отрицательную клемму аккумуляторной батареи. Сбросьте давление в воздушной системе.
- Отсоедините воздухопроводы: Осторожно отсоедините впускные и выпускные воздухопроводы от компрессора. Обратите внимание на позиции переустановки[цитата:6].
- Отсоедините линии охлаждения: Отсоедините линии охлаждающей жидкости от головки блока цилиндров компрессора [цитата: 13].
- Снимите крепежные болты: Снимите крепежные болты, крепящие компрессор к блоку двигателя. Обратите внимание на расположение болтов для правильной повторной установки[цитата:6].
- Снимите старый компрессор: Осторожно снимите компрессор с двигателя. Обратите внимание на ориентацию и положение включения шестерни.
- Очистите монтажную поверхность: Очистите монтажную поверхность на блоке двигателя. Осмотрите на наличие мусора и повреждений.
- Установите новый компрессор: Расположите новый компрессор 1000769549, соблюдая правильную ориентацию. Убедитесь, что ведущая шестерня правильно входит в зацепление с зубчатой передачей двигателя. Установите крепежные болты и затяните их согласно спецификации производителя (обычно 63 Н·м)[цитата:13].
- Подсоедините трубопроводы охлаждения и воздухопроводы: Подсоедините трубопроводы охлаждающей жидкости и воздухопроводы к новому компрессору. Убедитесь, что все соединения надежны.
- Проверьте систему: Подсоедините аккумулятор и запустите двигатель. Создайте давление воздуха и проверьте наличие утечек. Убедитесь, что тормозная система достигает рабочего давления и работает правильно.
5. Сценарии применения
- Парк тяжелых грузовиков: Shacman F3000, X3000, X6000 и другие тяжелые грузовики с двигателями Weichai WP12/WP13 для дальнемагистральных грузовых перевозок и региональной логистики. Эти автомобили полагаются на надежную работу воздушного компрессора для безопасного торможения.
- Строительная техника: Тяжелая строительная техника с двигателями WP12, требующая надежной подачи воздуха в тормозную и пневматическую системы.
- Горнодобывающая и карьерная транспортировка: Тяжелым транспортным средствам, работающим в горнодобывающей промышленности, требуются надежные воздушные компрессоры, выдерживающие высокие нагрузки и непрерывную работу.
- Операции по техническому обслуживанию парка: стандартный товар для ремонтных мастерских, обслуживающих оборудование с приводом от Weichai. Регулярная проверка и замена компрессора является ключевой частью программ профилактического обслуживания.
6. Преимущества для клиентов
- Надежная работа тормозов. Правильно функционирующий воздушный компрессор обеспечивает поддержание в тормозной системе достаточного давления для безопасной остановки, что крайне важно для работы тяжелых грузовиков[цитата: 10].
- Сокращение времени простоя: прямая замена детали означает отсутствие необходимости в модификациях — транспортные средства быстрее возвращаются в эксплуатацию.
- Снижение затрат на техническое обслуживание. Прочная конструкция и надежное уплотнение продлевают срок службы компрессора, сокращая частоту замены и затраты на рабочую силу.
- Высокая производительность по воздуху: конструкция с двумя цилиндрами обеспечивает более высокую производительность по воздуху, обеспечивая быстрое восстановление тормозной системы после неоднократного нажатия на тормоза.
- Упрощенная инвентаризация: один номер детали охватывает несколько моделей двигателей Weichai (WP12/WP13) и вариантов применения транспортных средств — меньше SKU для дистрибьюторов и обслуживания автопарка.
- Комплексный поиск: помимо воздушных компрессоров, Tolizer поставляет компоненты систем охлаждения двигателя , компоненты системы смазки , детали головки блока цилиндров , комплекты прокладок двигателя , комплекты коленчатых валов , детали клапанного механизма , турбокомплекты и трубы , электрические детали двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы и компоненты гидравлической системы , что позволяет консолидировать закупки и снизить затраты на логистику.
- Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарка и клиентов послепродажного обслуживания по всему миру, поставляя надежные детали для SHACMAN, TONLY и других китайских марок грузовых автомобилей, в том числе для внедорожной и горнодобывающей техники.
Позвольте нам помочь вам обеспечить безопасную и надежную работу вашей тормозной системы. Свяжитесь с Tolizer сегодня, чтобы получить образцы, оптовые цены или техническую поддержку.
