HD9000941033701 Ремкомплект поворотного кулака — для переднего моста Shacman Hande 7,5T

1. Обзор продукта

Износ поворотных кулаков начинается с легкой тряски на шоссе, перерастает в стук на неровностях, затем неравномерный износ шин, а затем рулевое управление начинает тянуть. К тому моменту, когда водитель это замечает, шкворень, втулки и упорные подшипники уже изношены — замена их по отдельности требует больше труда, чем деталей.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком компонентов для тяжелых грузовиков и осей. Мы обслуживаем дистрибьюторов Shacman, TONLY, SINOTRUK, LiuGong и FAW, а также автосервисы по всему миру.

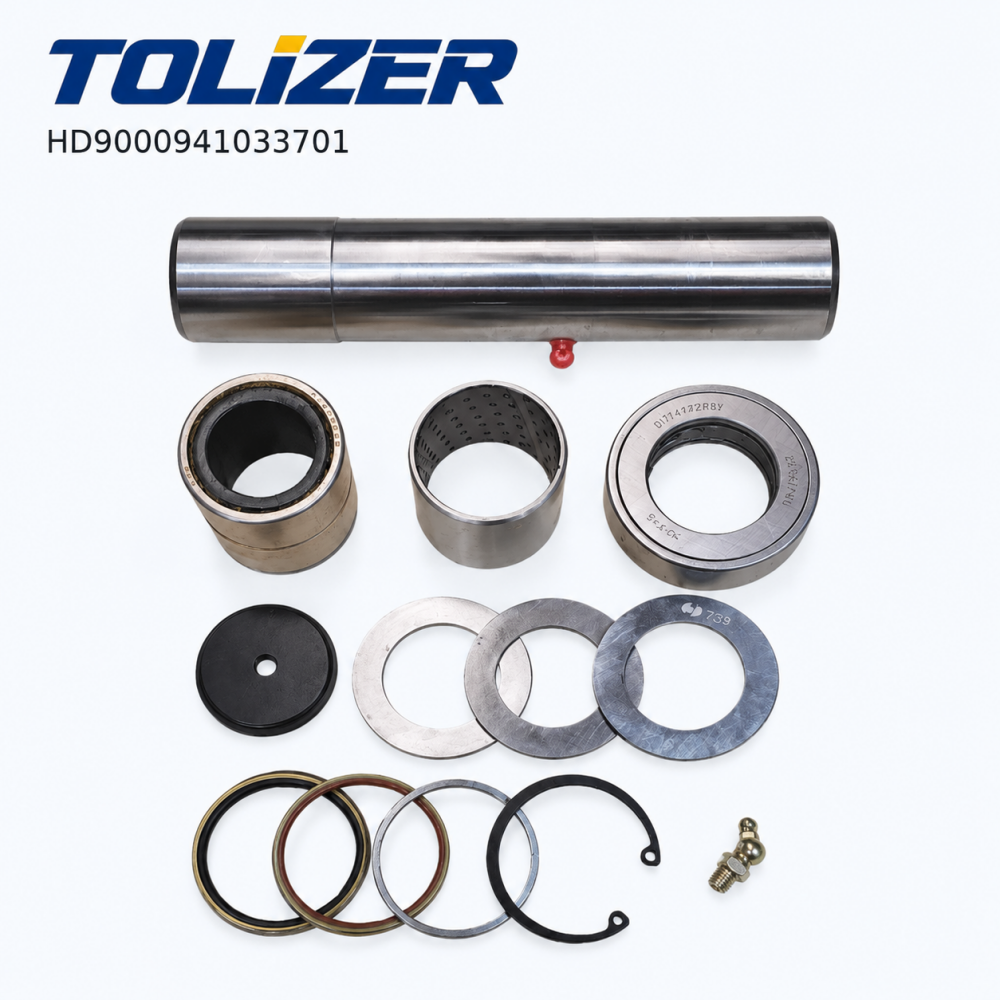

Наш ремонтный комплект поворотного кулака HD9000941033701 представляет собой полный комплект для восстановления переднего управляемого моста Hande 7,5T на грузовиках Shacman X3000, F3000, M3000 . Включает шкворень , втулки , упорный подшипник , уплотнения , прокладки и крепеж. Вес: 9,7 кг. Номер OEM: KM0600006.

Выбор этого комплекта означает выбор всех изнашиваемых компонентов в одном комплекте — поворотный кулак сразу же собирается обратно .

2. Подробная информация о продукте

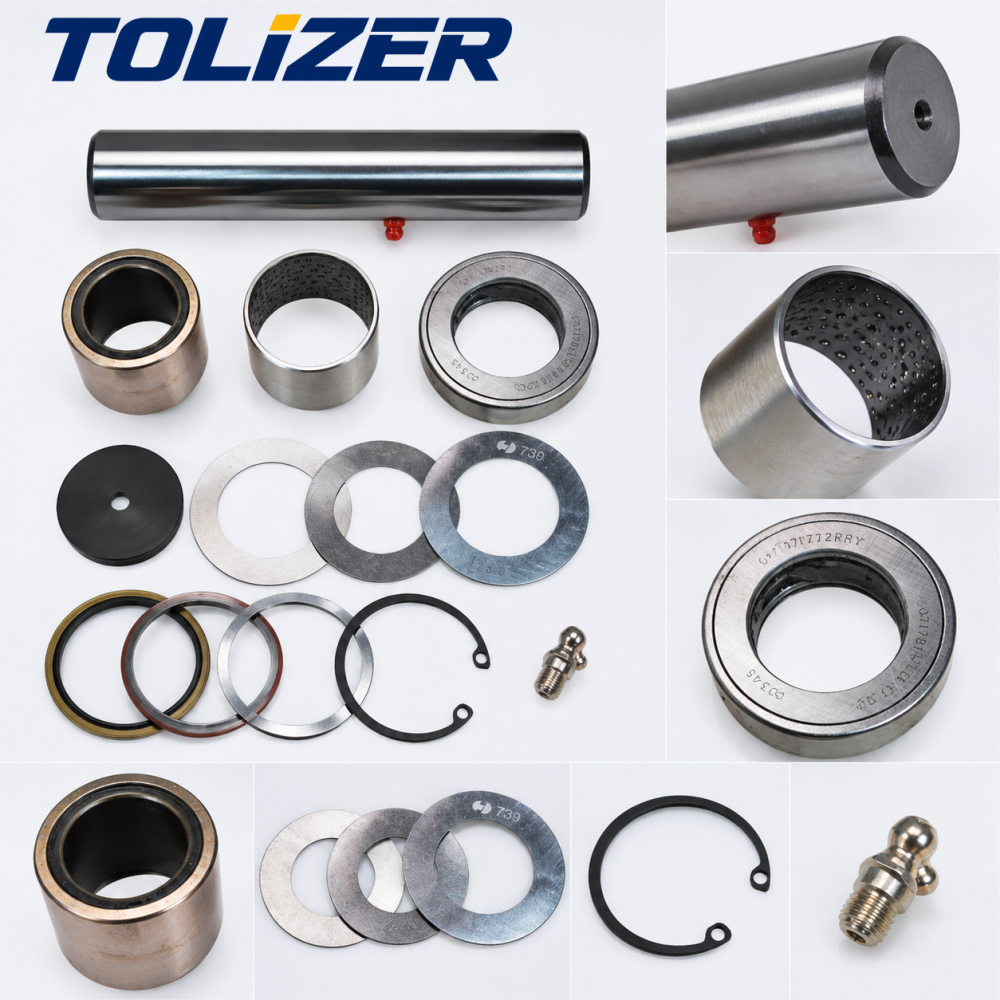

Детальное изображение продукта:

Обработка поверхности: Шкворень прецизионно отшлифован и закален. Втулки изготовлены из бронзы или композита и отточены до нужного внутреннего диаметра. Упорный подшипник закален и отшлифован. Уплотнения устойчивы к маслу и пыли. Фурнитура оцинкована или фосфатирована.

Процесс изготовления: Шкворень выкован из легированной стали, подвергнут термообработке и прецизионной шлифовке. Втулки литые или механически обработанные, отточенные до зазора. Упорный подшипник в сборе с закаленными дорожками и роликами. Каждый комплект проверяется на диаметр шкворня, отверстие втулки, толщину подшипника и посадку уплотнения.

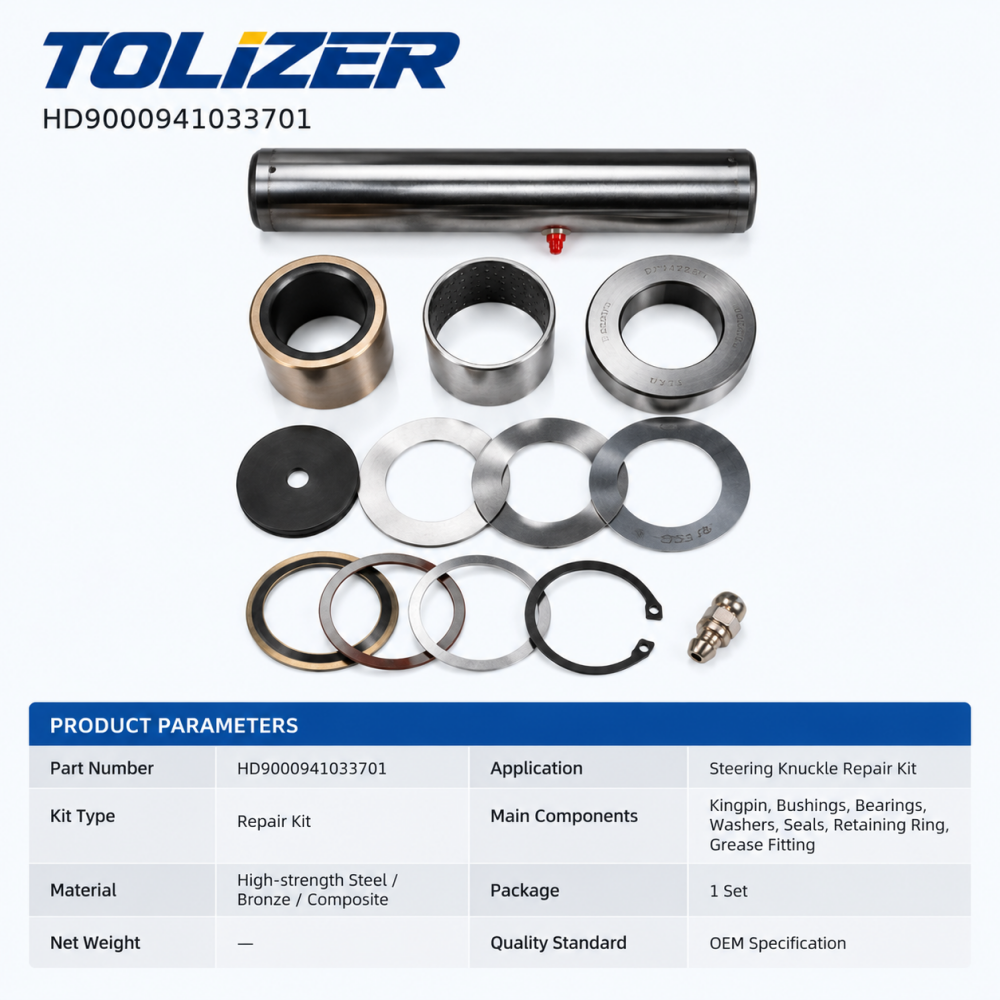

Структурная схема: шкворень (главный шарнирный вал), 2 втулки (верхняя/нижняя), упорный подшипник (выдерживает вертикальную нагрузку), сальники, прокладки (регулировка осевого зазора), крепежные детали (стопорный штифт, гайка, шплинт).

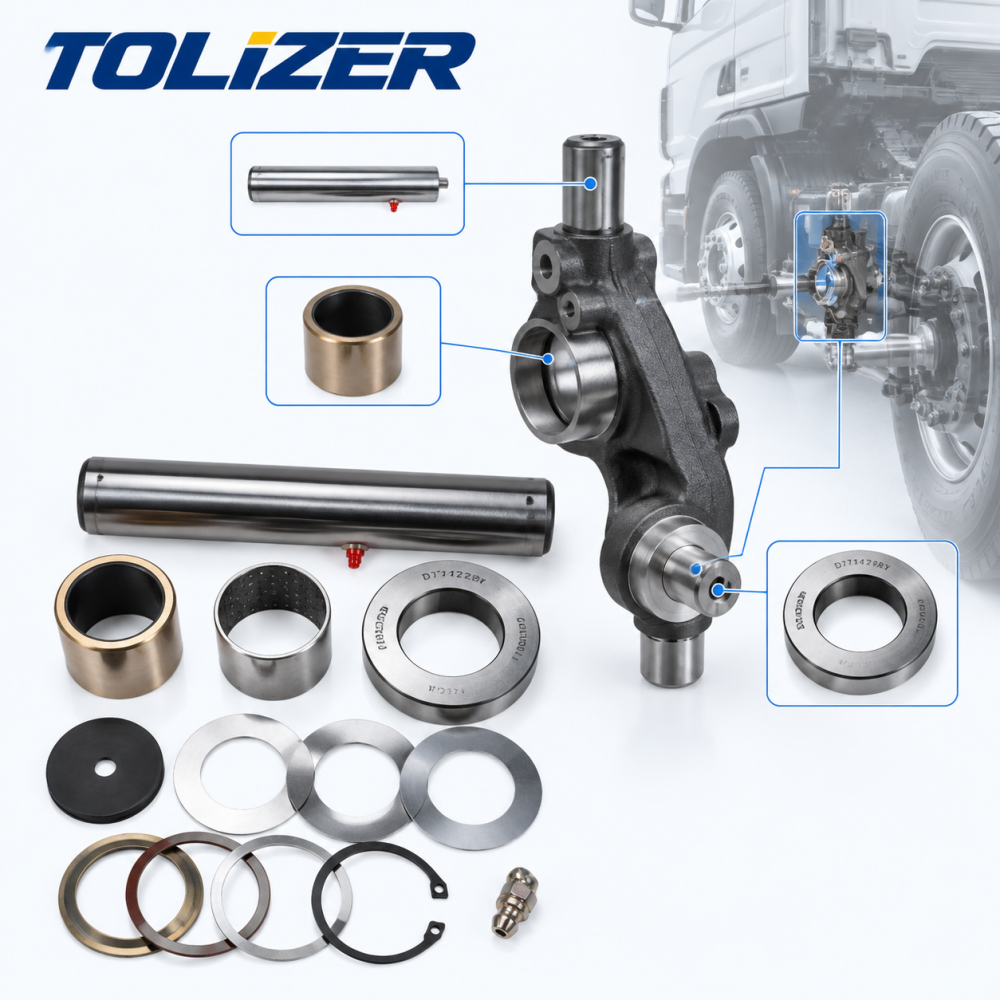

Положение установки: шкворень проходит через поворотный кулак и проушину осевой балки. Втулки запрессовываются в отверстие поворотного кулака. Упорный подшипник расположен между поворотным кулаком и балкой оси. Уплотнения удерживают смазку и исключают мусор.

3. Технические характеристики

• Название продукта: Ремкомплект поворотного кулака/Ремкомплект шкворня
• Номер модели: HD9000941033701
• Ссылка OEM: KM0600006
• Применение оси: передняя рулевая ось Hande 7,5T.
• Применимость автомобиля: Shacman X3000, F3000, M3000
• Компоненты: шкворень, 2 втулки, упорный подшипник, сальники, прокладки, стопорный штифт, гайка, шплинт.
• Материал шкворня: легированная сталь, термообработанная и шлифованная.
• Материал втулки: бронза или композит.
• Тип упорного подшипника: конический роликовый или цилиндрический.
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное от влаги и ударов.


4. Особенности и преимущества продукта

Принцип продукта: Kingpin поворачивает переднее колесо для рулевого управления. Она проходит через поворотный кулак и балку оси, поддерживаемую втулками сверху и снизу. Упорный подшипник несет вес автомобиля в месте соединения поворотного кулака с балкой. Втулки направляют шкворень и противодействуют рулевым усилиям. Уплотнения сохраняют смазку. Когда они изнашиваются, появляется люфт — тряска, стук, неравномерный износ шин. Все изнашиваются вместе, поэтому замена комплектом восстанавливает первоначальную точность рулевого управления.

• Полный комплект — недостающие детали отсутствуют: шкворень, втулки, упорный подшипник, уплотнения, прокладки, крепеж. Один номер детали охватывает весь ремонт.
• Соответствующие компоненты: Диаметр шкворня и отверстие втулки подобраны на заводе для обеспечения правильного зазора при первой установке.
• Термически обработанный шкворень: кованая легированная сталь, термообработанная, прецизионная шлифовка для обеспечения износостойкости при высоких нагрузках на рулевое управление.
• Прямая установка OEM: размеры соответствуют оригинальному кулаку Hande 7,5T в сборе. Никакой механической обработки или развертывания не требуется.
• Стандарты качества: сертифицирован ISO 9001. Каждый комплект проверяется на диаметр шкворня, отверстие втулки, толщину подшипника, посадку уплотнения.
• Преимущество Tolizer: в отличие от комплектов других производителей с несоответствующими допусками на отверстие втулки, вызывающими заедание или преждевременный износ, наш комплект проверяется как согласованный комплект.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Ослабьте колесные гайки. Поднимите переднюю ось, поддержите домкратами. Снимите колесо и шину.
2. Отсоединить рулевую тягу: Снимите наконечник рулевой тяги и перетащите тягу из поворотного кулака. При необходимости отсоедините компоненты тормоза.
3. Снимите старый шкворень: Снимите стопорный штифт, гайку, шплинт. Выбейте шкворень латунной выколоткой или прессом. Поддерживайте сустав при его отделении.
4. Снимите втулки и подшипник: Выбейте старые втулки с помощью отвертки. Снимите упорный подшипник и уплотнения с балки оси.
5. Очистите и осмотрите: Очистите отверстие поворотного кулака и проушину балки оси. Проверьте на наличие задиров и искажений. Проверьте проушину балки оси на наличие трещин.
6. Установите новые втулки: Запрессуйте новые втулки в отверстие поворотного кулака до полной посадки. Если размер предварительно установлен, не развертывайте — проверьте зазор с новым шкворнем.
7. Установите сальники и подшипник: Установите новые сальники в поворотный кулак и балку оси. Установите упорный подшипник в проушину балки оси.
8. Установить новый шкворень: Установить поворотный кулак на балку оси. Вставьте шкворень через сборку. Установите прокладки, чтобы отрегулировать конечный люфт. Установите стопорный штифт, гайку, шплинт. Крутящий момент согласно спецификации. Убедитесь, что поворотный кулак свободно вращается, без заеданий и вертикального люфта.
9. Подсоедините тягу и проверьте: Подсоедините рулевую тягу, тягу, компоненты тормоза. Переустановите колесо. Опустите автомобиль, затяните колесные гайки. Дорожное испытание на предмет тряски, стука или рывков.

6. Сценарии применения

• Обслуживание переднего моста Shacman X3000/F3000/M3000: требуется, когда тряска рулевого управления, стук или неравномерный износ шин приводят к износу шкворня или втулки.
• Строительные и горнодобывающие машины: пересеченная местность и пыль быстрее изнашивают втулки шкворня. Комплект восстанавливает точность рулевого управления и продлевает срок службы оси.
• Техническое обслуживание парка техники с большим пробегом: Шкворень и втулки являются изнашиваемыми элементами. Замена комплектом предотвращает прогрессирующее ухудшение рулевого управления.
• Ремонтные мастерские, обслуживающие грузовики Shacman: стандартный стандартный товар. Полный комплект исключает ошибки при выборе деталей, которые приводят к увеличению количества доработок.
• Дистрибьюторы, обслуживающие несколько брендов: мы поставляем комплекты поворотных кулаков, ступицы колес, колесные болты и детали осей для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.

Диагностическое примечание: Следите за: тряска рулевого управления на скорости шоссе — поворотный кулак перемещается по шкворню. Стук на неровностях — вертикальный люфт в шкворне в сборе. Автомобиль тянет в сторону — неравномерный износ слева направо. Неравномерный износ передних шин, образование чашек или зубцов — колесо наклоняется при движении поворотного кулака. Затрудненное или заедание рулевого управления — втулки изношены смазочной пленкой. Течь смазки из сальников поворотных кулаков — сальники вышли из строя, втулки высохли.

Перед заказом проверьте: Во-первых, серийный номер оси — оси Hande 7,5T имеют несколько версий шкворня. Перед заказом измерьте диаметр старого шкворня. Во-вторых, состояние расточки поворотного кулака — при наличии глубоких задиров или деформации новые втулки не восстановят зазор; Поворотный кулак тоже подлежит замене.

7. Преимущества для клиентов

• Полный ремонт в одном заказе: шкворень, втулки, подшипник, уплотнения, прокладки, крепежные детали в одном комплекте — ни недостающих деталей, ни второго заказа.
• Восстановленная точность рулевого управления: новые шкворни и втулки устраняют тряску, лязг и тягу.
• Увеличенный срок службы шин. Правильный зазор в шкворне исключает наклон колес, вызывающий неравномерный износ передних шин.
• Сокращение времени простоя: непосредственная установка OEM с подходящими компонентами — без механической обработки, без развертывания, без установки методом проб и ошибок.
• Межбрендовая совместимость: подходит для Shacman X3000, F3000, M3000 с передними мостами Hande 7,5T.
• Комплексный поиск: Помимо комплектов поворотных кулаков, Tolizer поставляет детали головки блока цилиндров , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубы , системы охлаждения двигателя , систему смазки , электрические детали двигателя , комплекты прокладок двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы и компоненты гидравлической системы для Shacman, TONLY, Автомобили SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарков и клиентов послепродажного обслуживания китайских марок тяжелых грузовиков, в том числе для внедорожной и горнодобывающей техники, по всему миру.

Рулевое управление трясется или стучит на передней оси Shacman X3000? Проверьте серийный номер оси — оси Hande 7,5T имеют несколько версий шкворня. Отправьте модель грузовика, серийный номер оси и симптомы. Мы подтвердим соответствие HD9000941033701 и сообщим цену, время выполнения заказа и размеры компонентов.
