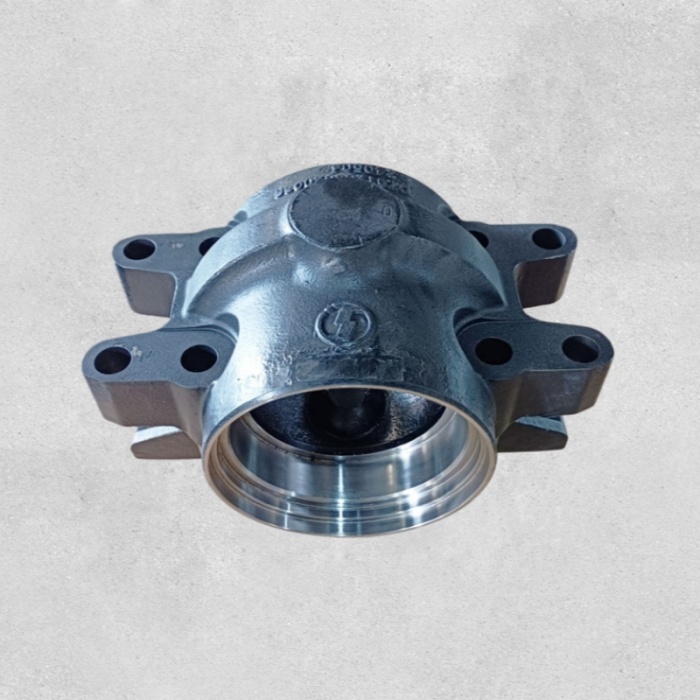

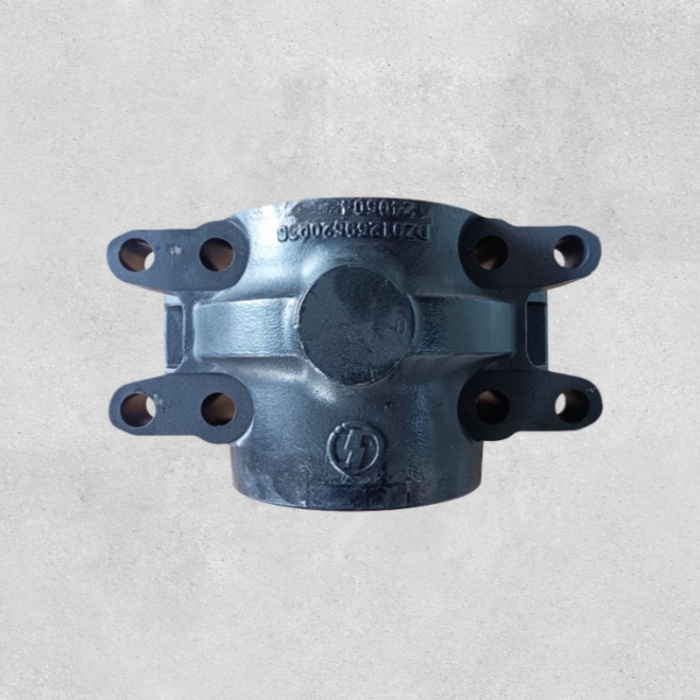

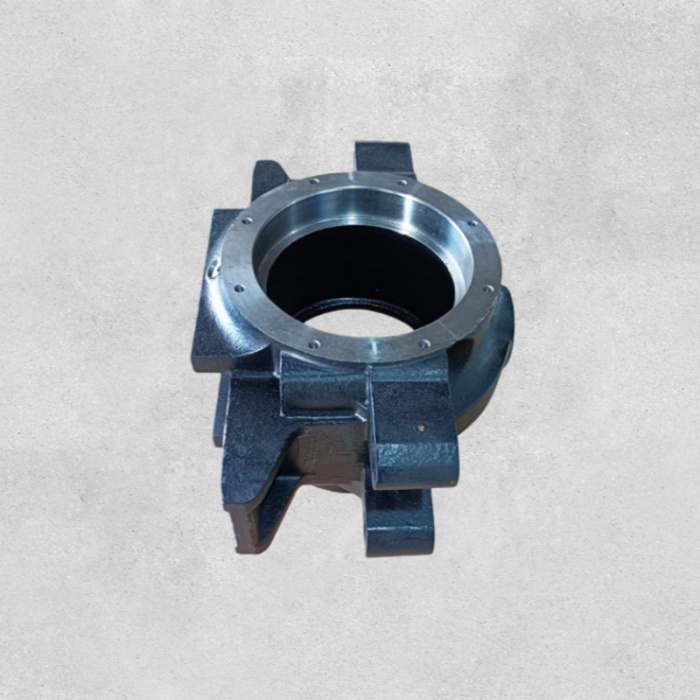

OEM-корпус балансирного вала для грузовика Shacman F3000

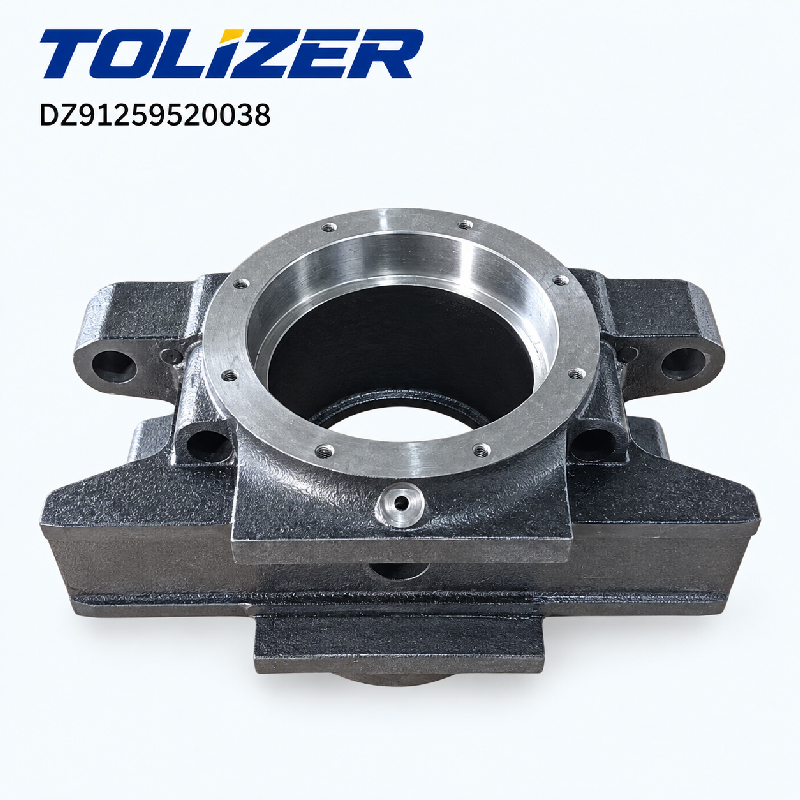

DZ91259520038 Корпус уравновешивающего вала — литой 4-U-образный болт для Shacman F3000/X3000/M3000

1. Обзор продукта

Корпус уравновешивающего вала соединяет сдвоенные оси, несет нагрузку и удерживает балансирный вал в правильном положении. DZ91259520038 — это корпус с двойным зажимом на 4 U-образных болтах для Shacman Delong F3000, X3000, M3000 и F2000. Заменяет 115990998688 и 8022070889. Вес: 37 кг. Материал: чугун с шаровидным графитом QT600-3 , отлитый из пенопласта, со снятыми напряжениями.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком тяжелых шасси и компонентов подвески для дистрибьюторов Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

Выбор этого корпуса означает выбор жесткой, правильно выровненной отливки, которая обеспечивает устойчивость сдвоенных мостов при полной полезной нагрузке .

2. Подробная информация о продукте

Детальное изображение продукта:

Обработка поверхности: QT600-3 с шаровидным графитом. Отверстия подшипников отточены до Ra 0,8 мкм. Дробеструйная обработка, затем электрофоретическое покрытие толщиной 80 мкм.

Производственный процесс: Отливка из пенопласта для гладкой поверхности и точной толщины стенок. Нормализуется и снимается стресс. Отверстия подшипников обработаны на станке с ЧПУ и отточены за один установ. Проверяется диаметр отверстия, плоскостность торца, положение отверстия под U-образный болт.

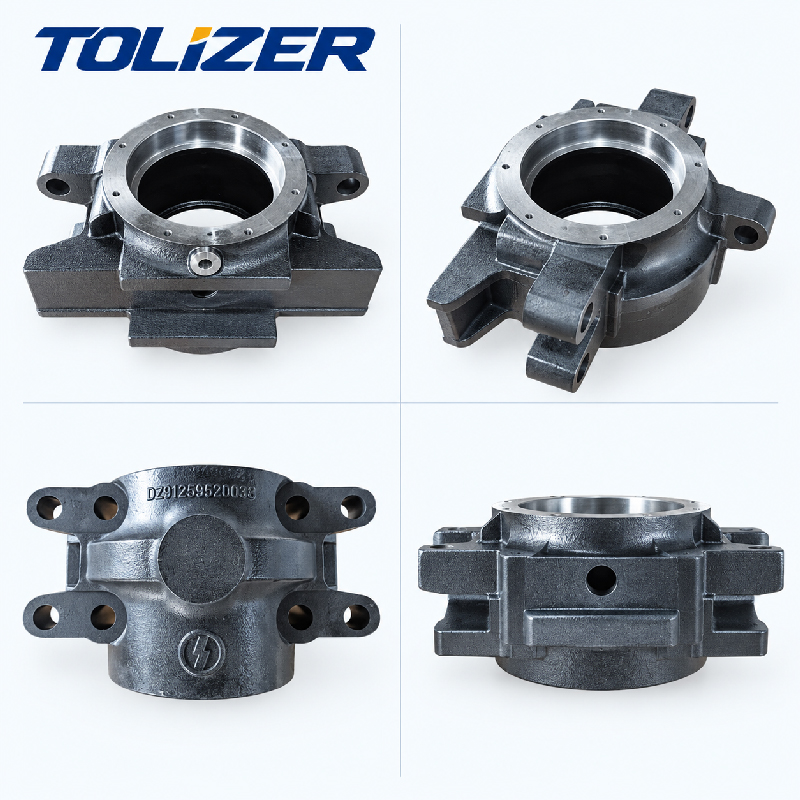

Структурная схема: Цельнолитая деталь с центральным отверстием уравновешивающего вала, четырьмя гнездами для U-образных болтов, верхними монтажными выступами и ребрами жесткости. Конструкция с двойным зажимом на 4 U-образных болтах (双卡) для жесткого соединения шасси.

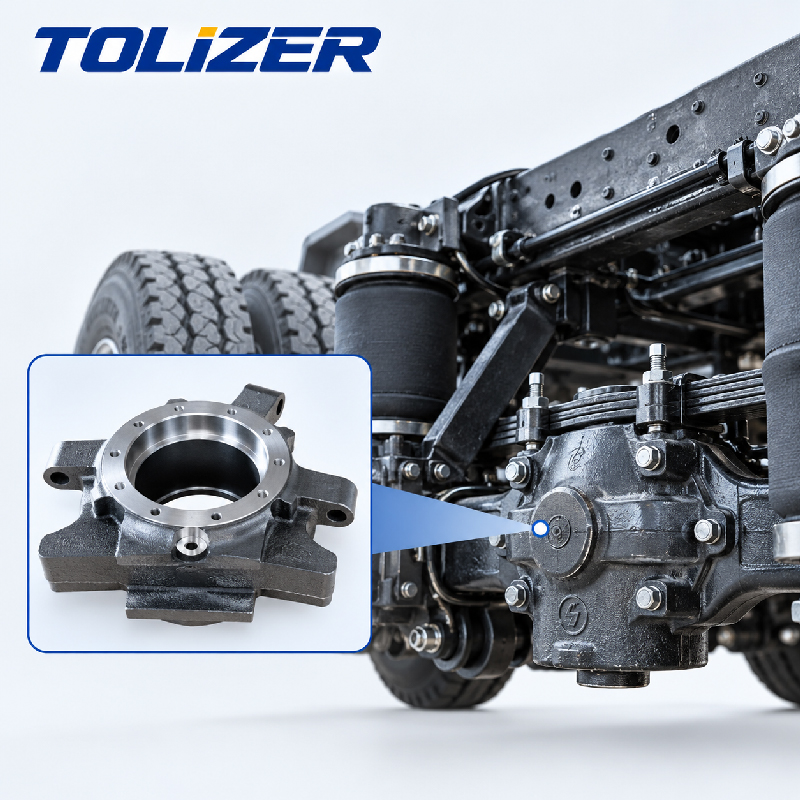

Положение установки: Устанавливается поперечно под шасси между ведущими мостами. Балансировочный вал проходит через центральное отверстие. Четыре U-образных болта крепятся к кронштейнам шасси. Листовые рессоры сидят на бобышках корпуса.

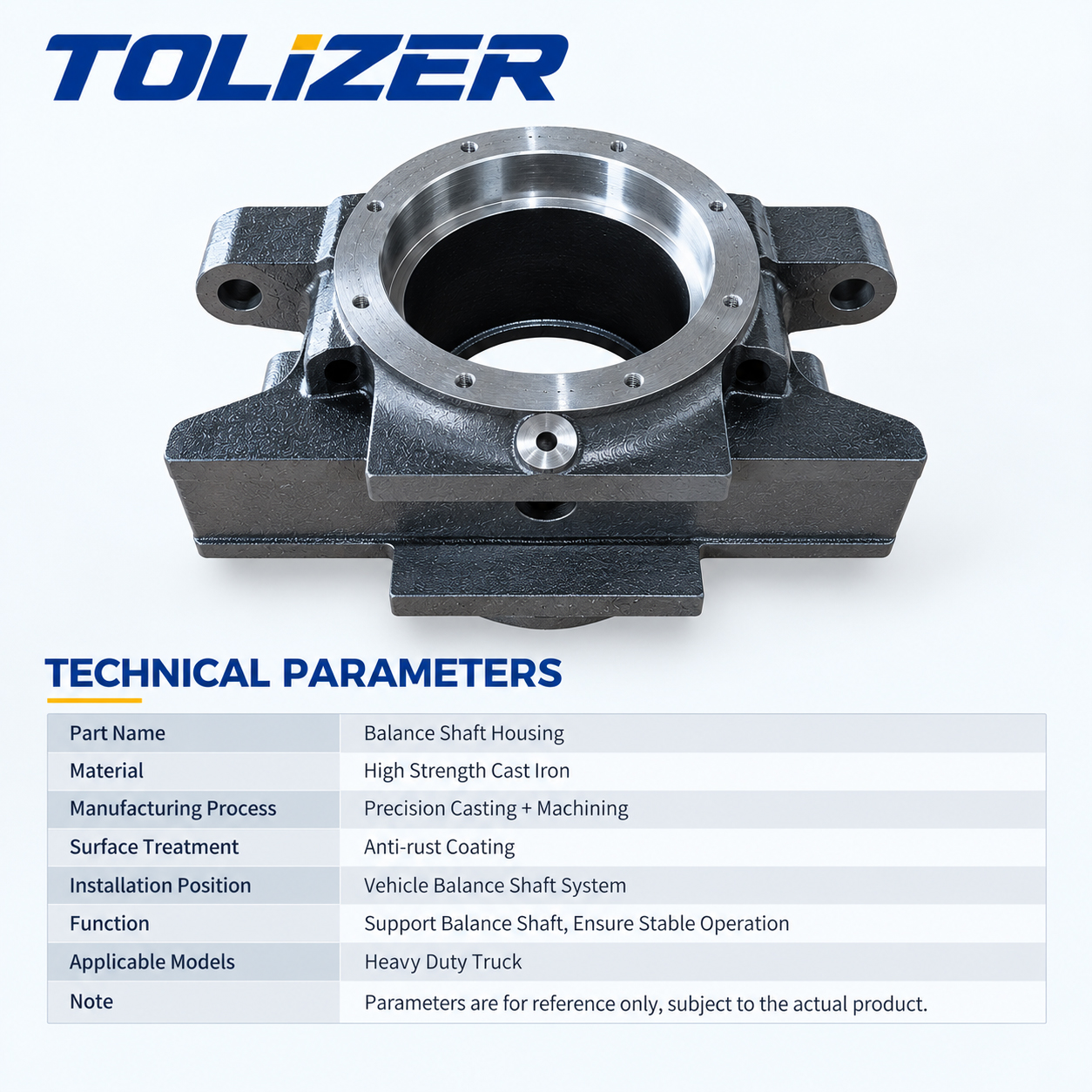

3. Технические характеристики

• Название продукта: Корпус балансировочного вала
• Номер модели: DZ91259520038
• Альтернативные ссылки: 115990998688, 8022070889.
• Размер упаковки: 36 × 26 × 21 см.
• Материал: высокопластичный чугун с шаровидным графитом QT600-3.
• Предел прочности: ≥600 МПа
• Твердость: HB 220–250.
• Шероховатость отверстия подшипника: ≤ Ra 0,8 мкм
• Покрытие: электрофоретическое, 80 мкм.
• Монтаж: 4 U-образных болта, двойной зажим, прямое отверстие.
• Применение: тандемная ось Shacman F3000, X3000, M3000, F2000.
• Комплектация автомобиля: трактор F3000 SX, X3000, M3000, F2000; ТОНЛИ 855/875/885
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное.


4. Особенности и преимущества продукта

Принцип продукта: Корпус соединяет тандемные оси с шасси. Балансировочный вал поворачивается внутрь для выравнивания нагрузки на ось. Корпус воспринимает вертикальные, изгибающие и скручивающие нагрузки. Двойной зажим с 4 U-образными болтами обеспечивает большую жесткость, чем одинарный зажим, уменьшая изгиб и износ втулки.

• QT600-3 Шаровидный чугун: сферический графит обеспечивает усталостную прочность в 2,8 раза выше, чем серый чугун. Выдерживает циклический изгиб и кручение без растрескивания.
• Литье по выплавляемым моделям: более гладкая поверхность, лучшая точность размеров, постоянная толщина стенок, минимальная внутренняя пористость.
• Снятие напряжения: нормализуется после литья для предотвращения деформации во время механической обработки и эксплуатации.
• Двойной зажим на 4 U-болта: два зажима с каждой стороны для жесткого соединения шасси. Уменьшает перемещение корпуса и продлевает срок службы U-образного болта.
• Прецизионно хонингованные отверстия: Ra 0,8 мкм для правильной посадки подшипника уравновешивающего вала. Предотвращает пробуксовку и износ подшипников.
• Электрофоретическое покрытие 80 мкм: Покрывает все поверхности, включая внутренние полости. Устойчив к шахтному навозу, дорожной соли и противообледенительным химикатам.
• Прямая установка OEM: напрямую заменяет DZ91259520038, 115990998688, 8022070889.
• Преимущество Tolizer: в отличие от корпусов других производителей, изготовленных из нестандартного литья или непроверенного материала, наш корпус QT600-3 отлит из пенопласта, со снятыми напряжениями и проверенным отверстием.

5. Руководство по установке

1. Подготовка: Заблокируйте передние колеса. Поднимите заднюю часть, опорную раму. Поддерживайте обе оси.
2. Отсоедините подвеску: Снимите гайки U-образных болтов с листовых рессор. Отсоединить балансировочный вал. Обратите внимание на положение втулки и уплотнения.
3. Снимите старый корпус: Снимите U-образные болты с кронштейнов шасси. Обратите внимание на прокладки. Снять корпус (37 кг).
4. Осмотр: Проверьте кронштейны шасси на предмет трещин или удлинения. Осмотрите балансирный вал, втулки, уплотнения. Замените изношенные детали.
5. Очистите монтажные поверхности: Очистите кронштейны шасси и поверхности корпуса.
6. Установите новый корпус: Правильно расположите DZ91259520038. Установите U-образные болты и крепеж. Затяните вручную для выравнивания.
7. Выровняйте и затяните: Выровняйте ось уравновешивающего вала перпендикулярно раме. Затяните гайки U-образных болтов крест-накрест. Убедитесь в отсутствии пробелов.
8. Подсоедините подвеску и вал: Установите на место листовые рессоры. Подсоедините уравновешивающий вал с новыми втулками и уплотнениями. Затяните U-образные болты.
9. Испытание и повторная затяжка: дорожное испытание. Подтяните гайки U-образных болтов через 500–1000 км пробега.

6. Сценарии применения

• Shacman F3000/X3000/M3000/F2000: Замените при наличии трещин в гнездах U-образных болтов или износе отверстий подшипников.
• TONLY 855/875/885 Горнодобывающие машины: работа с высокими нагрузками на неровной местности. QT600-3 и отливка со снятыми напряжениями выдерживают ударные нагрузки.
• Техническое обслуживание автопарка: Товар на складе. Проверяйте каждый раз при разборке задней подвески.
• Дистрибьюторы: Поставляем корпуса балансирных валов, балансирные валы, втулки, уплотнения для Shacman, TONLY, SINOTRUK, LiuGong, FAW.

Диагностическое примечание: Следите за: Стук на неровностях — ослабление U-образных болтов или изношенность посадочных мест U-образных болтов. Трещины в отверстиях под U-образные болты или выступах крепления — немедленно заменить. Заедание балансирного вала или неравномерный износ втулки — корпус деформирован или смещен. Утечка масла вокруг уплотнений — изношено отверстие или повреждена поверхность уплотнения. Вибрация заднего моста или коробление шин — корпус сдвинут, углы шестерни изменены. Перед заменой проверьте растяжение U-образного болта и наличие трещин в кронштейне шасси.

7. Преимущества для клиентов

• Восстановленное выравнивание тандемного моста: точные отверстия и плоские поверхности восстанавливают выравнивание балансирного вала, устраняя вибрацию и неравномерный износ шин.
• QT600-3 Шаровидный чугун: усталостная прочность серого чугуна в 2,8 раза выше. Выдерживает циклические нагрузки, не растрескивается.
• Литье по выплавляемым моделям: повышенная точность размеров и однородность стенок.
• Двойной зажим с 4 U-образными болтами: более жесткий, чем одинарный зажим. Уменьшает перемещение и продлевает срок службы U-образного болта.
• Сокращение времени простоя: непосредственная установка OEM, без механической обработки.
• Межбрендовая совместимость: подходит для Shacman F3000, X3000, M3000, F2000, TONLY 855/875/885.
• Комплексный поиск: за пределами корпусов уравновешивающих валов, поставки Tolizer Детали головки блока цилиндров , Комплекты коленчатого вала , Детали клапанного механизма , Турбо-комплекты и трубы , Системы охлаждения двигателя , Система смазки , Электрические детали двигателя , Комплекты прокладок двигателя , Жгуты проводов , Детали электронного управления , Модули связи , Системы высокого напряжения , Система рулевого управления , Сборка моста , Оси для тяжелых условий эксплуатации Компоненты тормозной системы и модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: дистрибьюторы, автопарки, вторичный рынок по всему миру.

Стук тандемной оси на неровностях на Shacman F3000 или X3000? Проверьте момент затяжки U-образных болтов и кронштейны шасси. Если корпус треснул в местах седла U-образных болтов или изношены отверстия подшипников, этот корпус поможет исправить ситуацию. Отправьте модель грузовика, конфигурацию мостов, симптомы. Мы подтвердим, что DZ91259520038 является правильным корпусом уравновешивающего вала с 4 U-образными болтами, и ответим вам ценой, временем выполнения заказа и данными проверки отверстия.

Свяжитесь с Tolizer сегодня, чтобы обеспечить поставку корпуса балансирного вала.
