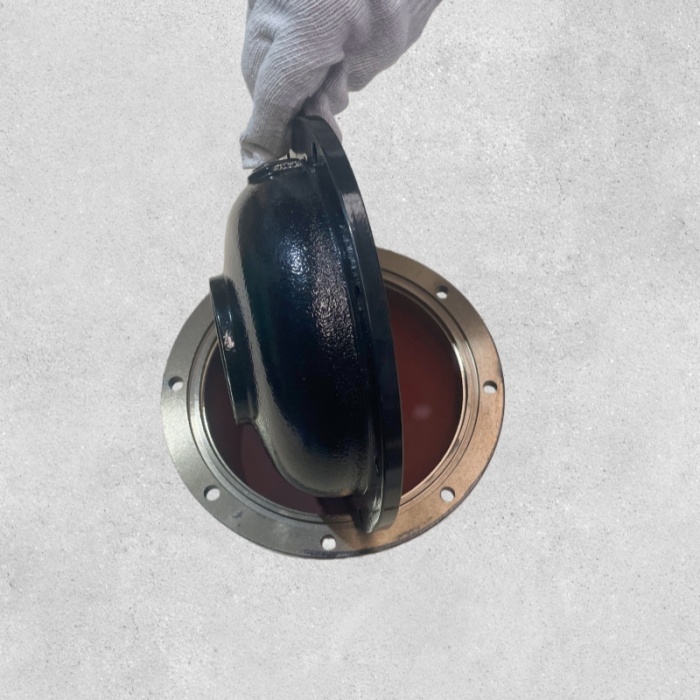

Балансировочная крышка задней подвески DZ91259520212

DZ91259520212 Крышка балансирного вала — правая крышка корпуса для Shacman F3000/X3000/M3000

1. Обзор продукта

Крышка уравновешивающего вала является уплотнительным элементом, закрывающим корпус уравновешивающего вала на сдвоенной оси. В отличие от самого корпуса, который несет полную нагрузку подвески, крышка выполняет одну важную функцию: удерживает смазочное масло внутри камеры подшипника уравновешивающего вала и не допускает загрязнения дороги. DZ91259520212 — это правая крышка для грузовиков Shacman F3000, X3000 и M3000. Он соединяется с левой крышкой DZ91259520211 и крепится к корпусу DZ91259525035. Вес: 2 кг.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком тяжелых шасси и компонентов подвески для дистрибьюторов и мастерских Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

Выбор этой крышки означает выбор правильно обработанной уплотнительной поверхности, которая предотвращает утечки масла, разрушающие подшипники уравновешивающего вала .

2. Подробная информация о продукте

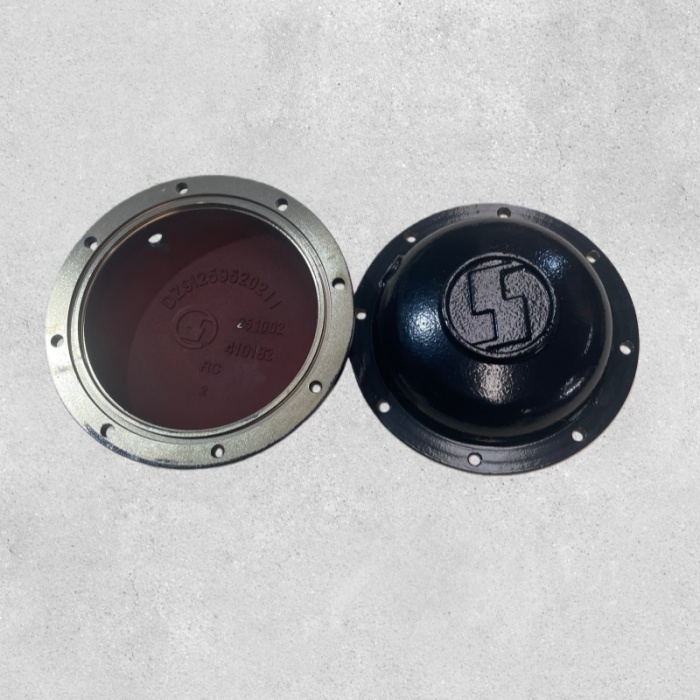

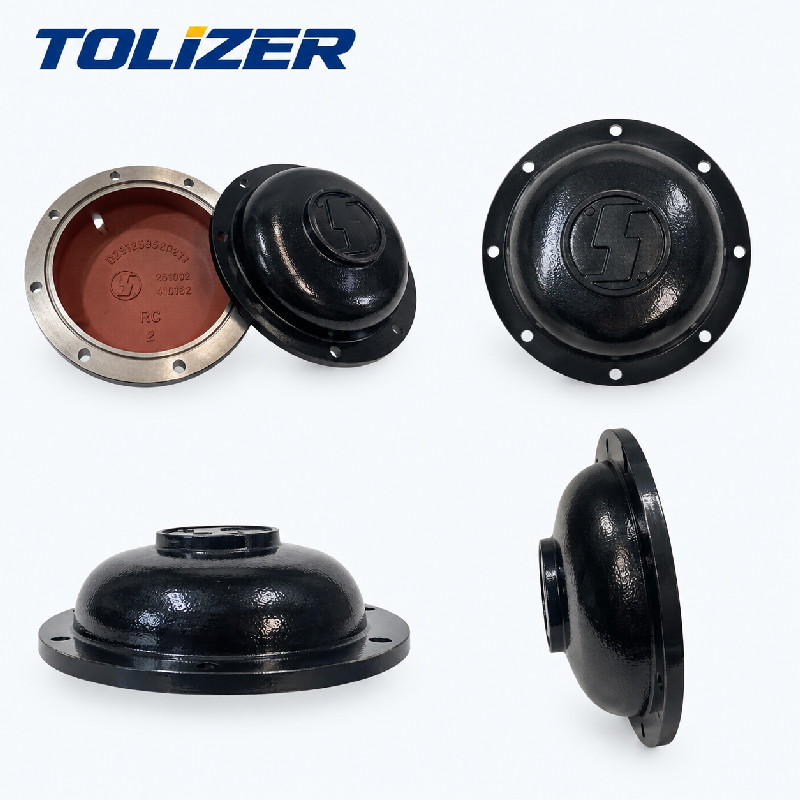

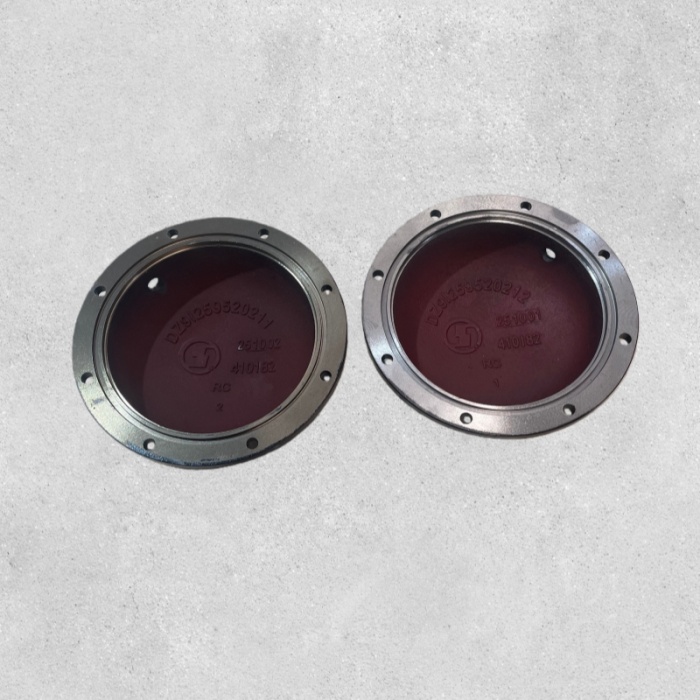

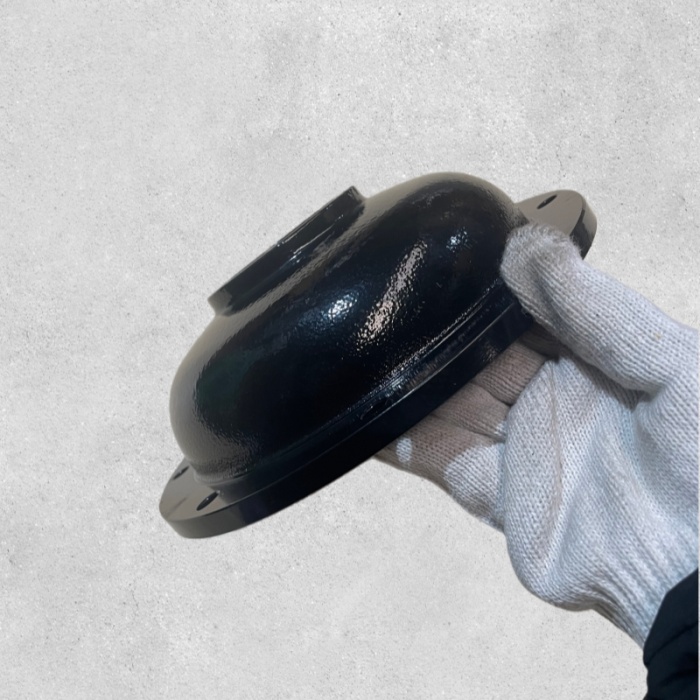

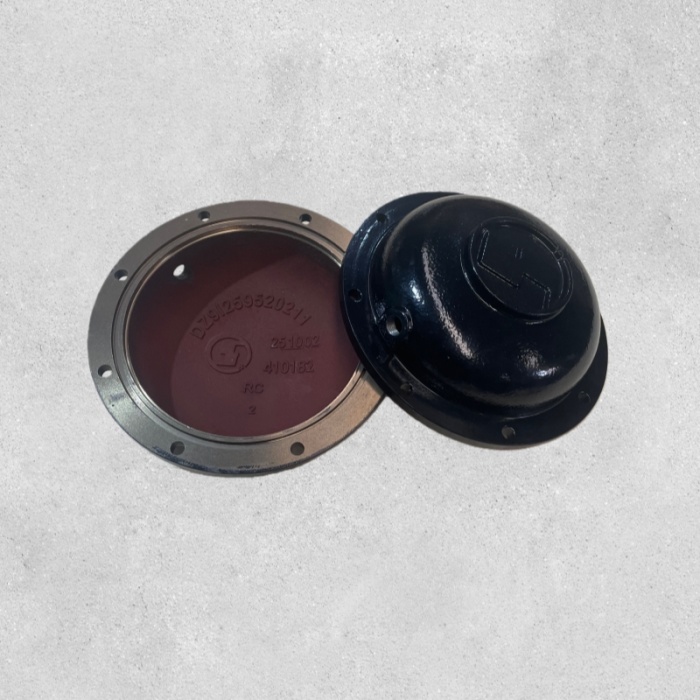

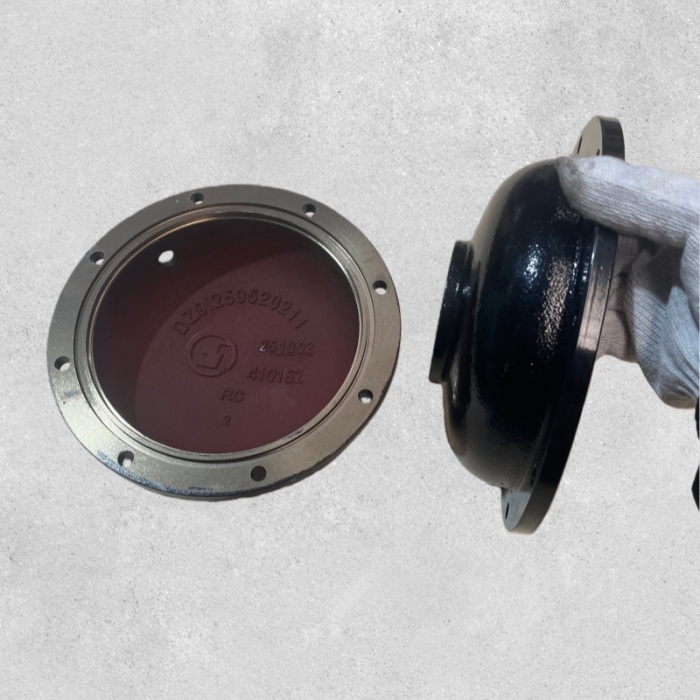

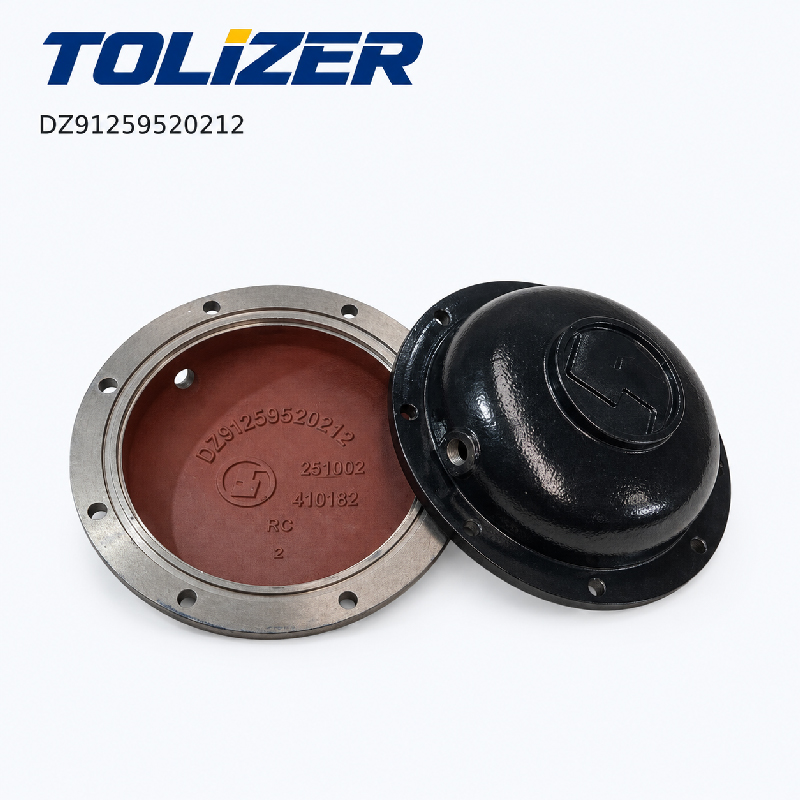

Детальное изображение продукта:

Обработка поверхности: Отливка из высокопрочного железа или стали. Уплотняющая поверхность прецизионно обработана для уменьшения шероховатости поверхности. Канавка под уплотнительное кольцо, выточенная на поверхности фланца для надежного уплотнения. Внешние поверхности получают защитное покрытие.

Производственный процесс: Отливка, затем обработка на станке с ЧПУ уплотнительной поверхности и канавки для уплотнительного кольца. Уплотняющая поверхность шлифуется до низкого значения шероховатости — шероховатые поверхности создают зазоры, через которые выходит масло. Канавка для уплотнительного кольца обрабатывается до нужной глубины и ширины для указанного уплотнения. Каждый блок проверяется на плоскостность поверхности, размеры канавок и положение отверстий для болтов.

Структурная схема: Крышка представляет собой круглую или овальную пластину с прецизионно обработанной уплотнительной поверхностью, канавкой для уплотнительного кольца по периметру и отверстиями для болтов, соответствующими фланцу корпуса уравновешивающего вала. Он закрывает правую сторону камеры подшипника уравновешивающего вала и удерживает смазочное масло вокруг втулок уравновешивающего вала.

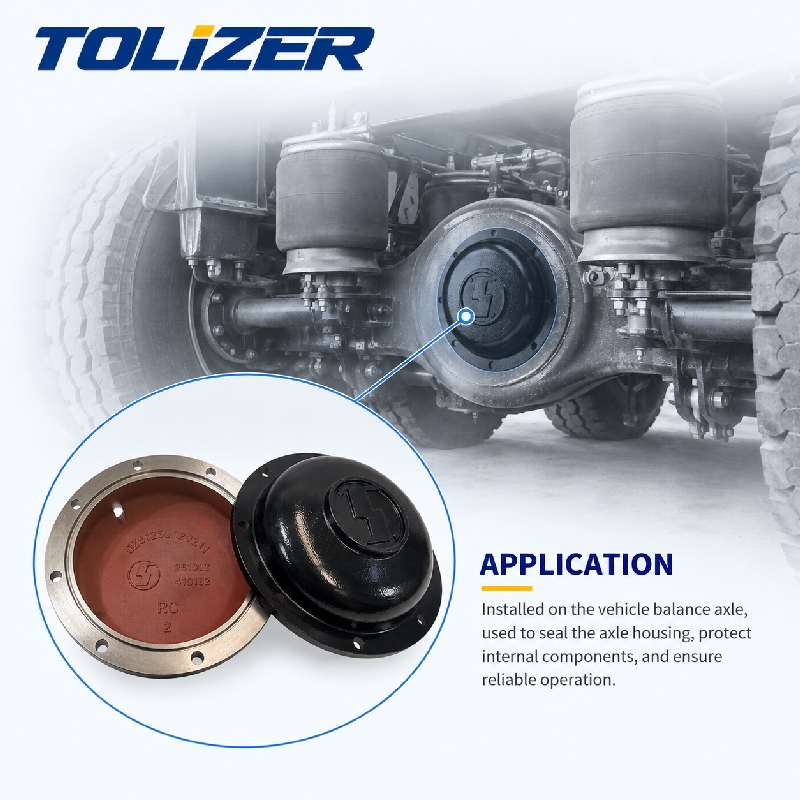

Положение установки: Прикрепляется болтами к правой стороне корпуса балансирного вала (DZ91259525035) на сдвоенной оси. Уплотняющая поверхность контактирует с фланцем корпуса, а уплотнительное кольцо находится в канавке, чтобы предотвратить утечку масла. Крышку следует устанавливать с чистой уплотняющей поверхностью и правильно установленным уплотнительным кольцом — защемление или отсутствие уплотнительного кольца является наиболее распространенной причиной утечек крышки.

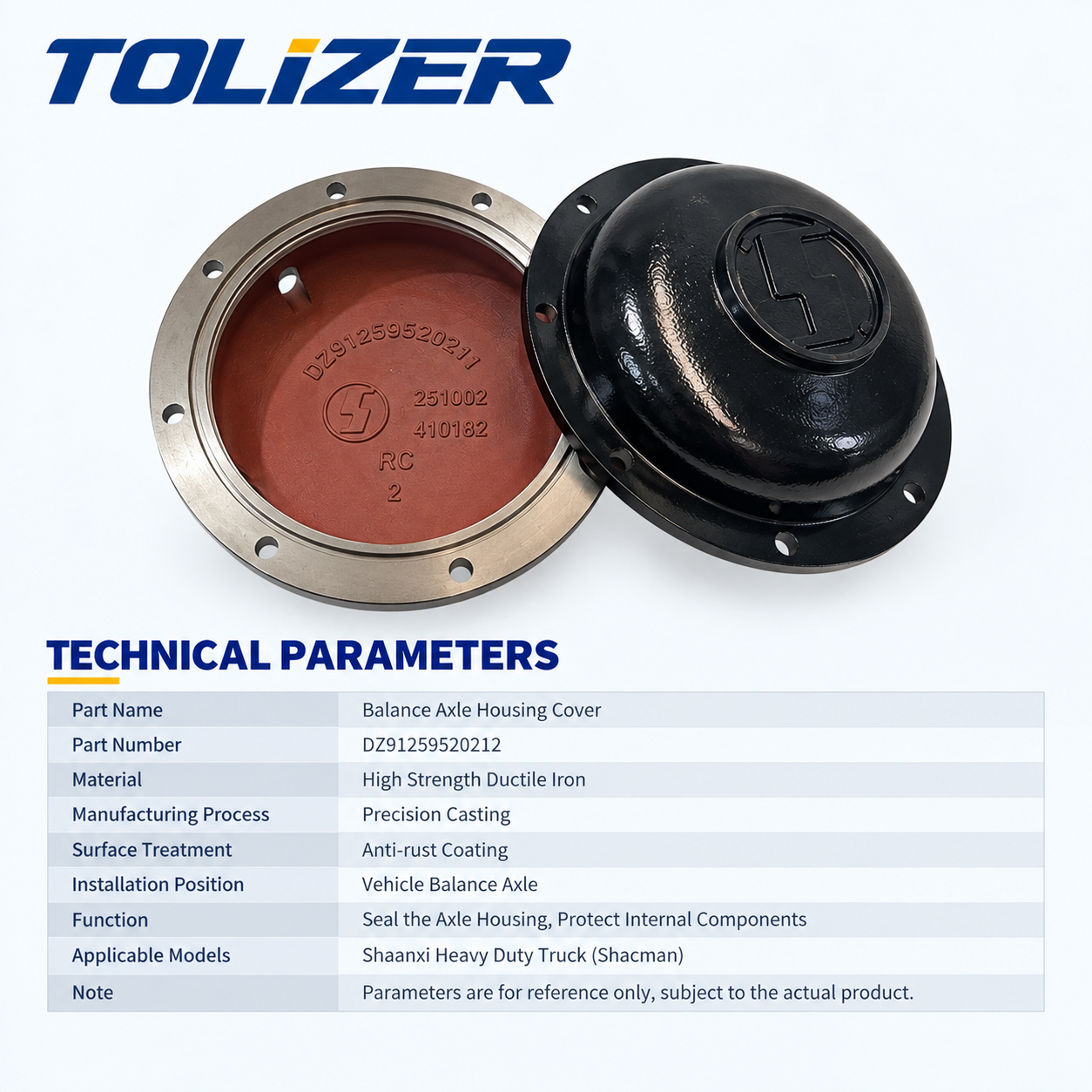

3. Технические характеристики

• Название продукта: Крышка балансирного вала/крышка корпуса балансирного вала (правая)
• Номер модели: DZ91259520212
• Левая крышка сопутствующего устройства: DZ91259520211
• Сопряженный корпус: DZ91259525035
• Объем: 0,002 м³
• Материал: Высокопрочный чугун или сталь.
• Тип уплотнения: уплотнительное кольцо в обработанной канавке.
• Обработка уплотняющей поверхности: Прецизионная шлифовка до низкой шероховатости.
• Позиция: Правая сторона
• Применение: балансирный вал тандемной оси Shacman F3000, X3000, M3000.
• Применимость автомобиля: Shacman SX3316DT366, SX3256DR384 (F3000), X3000, M3000
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное от ударов.


4. Особенности и преимущества продукта

Принцип продукта: Балансировочный вал вращается внутри корпуса на сферических подшипниках, требующих постоянной смазки маслом. Крышка герметизирует камеру подшипника на внешнем конце. Утечка масла через фланец крышки означает, что меньшее количество масла попадает в подшипники — подшипники изнашиваются быстрее, выделяют тепло и в конечном итоге заклинивают или повреждают уравновешивающий вал. Уплотнительное кольцо является основной защитой: оно сжимается между канавкой крышки и поверхностью корпуса, заполняя любые микроскопические зазоры, которые в противном случае позволили бы маслу вытечь. Грубая уплотняющая поверхность разрушает уплотнительное кольцо, создавая пути утечки, которые уплотнение не может перекрыть.

• Уплотнительная поверхность с прецизионной шлифовкой: Уплотняющая поверхность отшлифована до низкой шероховатости, чтобы минимизировать зазоры между крышкой и корпусом. Шероховатая поверхность, характерная для недорогих крышек, позволяет маслу просачиваться сквозь уплотнительное кольцо, даже если уплотнение установлено правильно.
• Обработанная канавка для уплотнительного кольца: канавка обрабатывается до нужной глубины и ширины для указанного уплотнительного кольца. Слишком мелкая канавка предотвращает сжатие уплотнительного кольца; слишком глубоко, и уплотнительное кольцо не сможет заполнить зазор. Оба условия вызывают утечки.
• Прямая установка OEM: Расположение болтов, размеры уплотняющей поверхности и канавка для уплотнительного кольца соответствуют оригинальному Shacman DZ91259520212. В паре с левой крышкой DZ91259520211 на корпусе DZ91259525035. Никакой модификации не требуется.
• Предотвращает выход из строя подшипника. Наиболее распространенной причиной выхода из строя подшипника уравновешивающего вала является потеря масла через уплотнение крышки. Правильно закрытая крышка обеспечивает смазку подшипников и продлевает срок их службы.
• Стандарты качества: Изготовлено на предприятии, сертифицированном по стандарту ISO 9001. Проверяется плоскостность поверхности, размеры канавок и положение отверстий для болтов.
• Преимущество Tolizer: в отличие от крышек других производителей с нешлифованными уплотнительными поверхностями или неправильно обработанными канавками для уплотнительных колец, наш DZ91259520212 подвергается точной шлифовке и проверке канавок на предмет надежного уплотнения.

5. Руководство по установке

1. Подготовка: Припаркуйтесь на ровной площадке. Включите стояночный тормоз. Заблокируйте колеса. Поднимите заднюю часть и опорную раму. Поддерживайте обе оси.
2. Слейте смазку: поместите емкость под корпус уравновешивающего вала. Снимите сливную пробку и слейте смазку из камеры подшипника.
3. Снимите старую крышку: Отверните болты крепления правой крышки к корпусу. Обратите внимание на положение уплотнительного кольца. Снимите крышку.
4. Очистите уплотнительные поверхности: Очистите поверхность фланца корпуса и уплотнительную поверхность крышки. Удалите весь старый материал уплотнительных колец, остатки герметика и мусор. Осмотрите фланец корпуса на наличие царапин или коррозии, которые могут помешать герметичности.
5. Осмотрите уплотнительное кольцо: проверьте уплотнительное кольцо на наличие порезов, затвердевания или сплющивания. Заменяйте уплотнительное кольцо каждый раз при снятии крышки. Перед установкой нанесите тонкий слой чистой смазки на уплотнительное кольцо.
6. Установите новую крышку: поместите уплотнительное кольцо в канавку крышки. Совместите крышку с фланцем корпуса и установите ее на место. Установите болты и затяните их крест-накрест.
7. Затяните болты: Затяните болты крышки согласно спецификации. Не затягивайте слишком сильно — чрезмерный момент может деформировать крышку и привести к подъему уплотняющей поверхности, что приведет к утечке.
8. Заправка и проверка: Заправьте камеру уравновешивающего вала подходящей смазкой. Ненадолго запустите автомобиль и проверьте отсутствие утечек во фланце крышки. Повторная проверка после первых 500 км эксплуатации.

6. Сценарии применения

• Обслуживание тандемного моста Shacman F3000: F3000 использует правую крышку DZ91259520212 и левую крышку DZ91259520211 на корпусе DZ91259525035. Замените, если обнаружена утечка масла через фланец крышки или когда крышка снята для обслуживания уравновешивающего вала.
• Применение Shacman X3000 и M3000: В этих моделях используется одна и та же крышка. Перед заказом проверьте VIN-код или модель корпуса.
• Операции по техническому обслуживанию автопарка: стандартный товар на складе. Уплотнительное кольцо крышки является изнашиваемым элементом — заменяйте его каждый раз при снятии крышки. Затвердевшее или сплющенное уплотнительное кольцо будет протекать.
• Дистрибьюторы, обслуживающие несколько брендов: мы поставляем крышки уравновешивающих валов, уплотнительные кольца, корпуса уравновешивающих валов и компоненты подвески для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.

Диагностическое примечание: Следите за: Потеками или каплями масла на фланце крышки — неисправно уплотнительное кольцо или ослаблены болты крышки. Уровень масла в камере уравновешивающего вала падает, внешняя утечка не видна — масло просачивается через крышку в область корпуса. Шум или шероховатость подшипников уравновешивающего вала — потеря масла через крышку привела к истощению подшипников. Уплотняющая поверхность крышки поцарапана или подверглась коррозии — даже новое уплотнительное кольцо не герметизирует. Уплотнительное кольцо сплющилось или затвердело — заменяйте каждый раз при снятии крышки. Перед заменой проверьте фланец корпуса на наличие повреждений.

7. Преимущества для клиентов

• Предотвращает утечку масла: прецизионно отшлифованная уплотнительная поверхность и правильно обработанная канавка для уплотнительного кольца удерживают смазку в камере подшипника.
• Продлевает срок службы подшипников уравновешивающего вала: правильное уплотнение предотвращает потерю масла, которая приводит к износу и выходу подшипников из строя.
• Прямая установка OEM: соответствует DZ91259520212, сочетается с левой крышкой DZ91259520211 и корпусом DZ91259525035.
• Сокращение времени простоя: простая замена болтового крепления — не требуется механической обработки или адаптации.
• Межбрендовая совместимость: подходит для тандемных мостов Shacman F3000, X3000, M3000.
• Комплексный поиск: за пределами крышек уравновешивающих валов, поставки Tolizer Детали головки блока цилиндров , Комплекты коленчатого вала , Детали клапанного механизма , Турбо-комплекты и трубы , Системы охлаждения двигателя , Система смазки , Электрические детали двигателя , Комплекты прокладок двигателя , Жгуты проводов , Детали электронного управления , Модули связи , Высоковольтные системы , Система рулевого управления , Сборка моста , Оси для тяжелых условий эксплуатации Компоненты тормозной системы и модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: дистрибьюторы, автопарки, вторичный рынок по всему миру.

Утечка масла из-под крышки уравновешивающего вала на Shacman F3000 или X3000? Сначала проверьте состояние уплотнительного кольца и момент затяжки болтов крышки. Если уплотняющая поверхность повреждена или уплотнительное кольцо сплющено, эта крышка поможет исправить ситуацию. Отправьте модель грузовика, модель оси и симптомы. Мы подтвердим, что DZ91259520212 является правильной правой крышкой, и ответим вам ценой, временем выполнения заказа и данными проверки уплотняющей поверхности.
