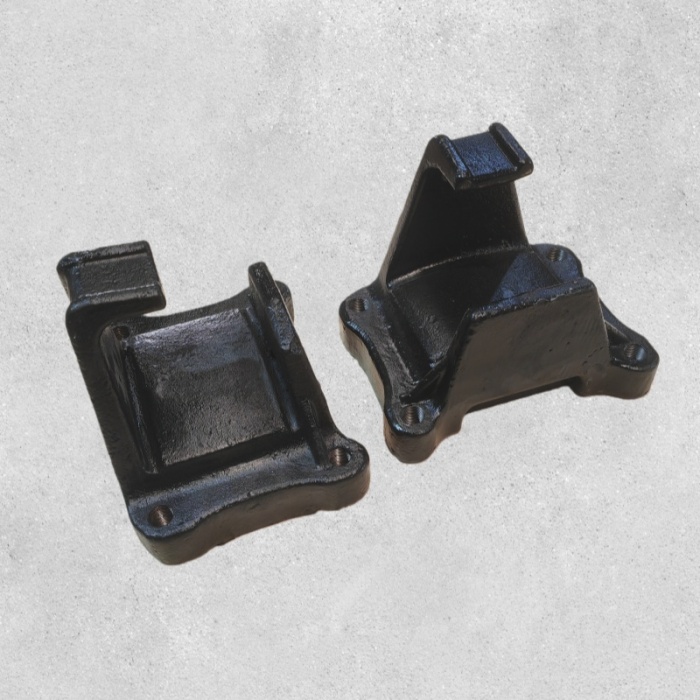

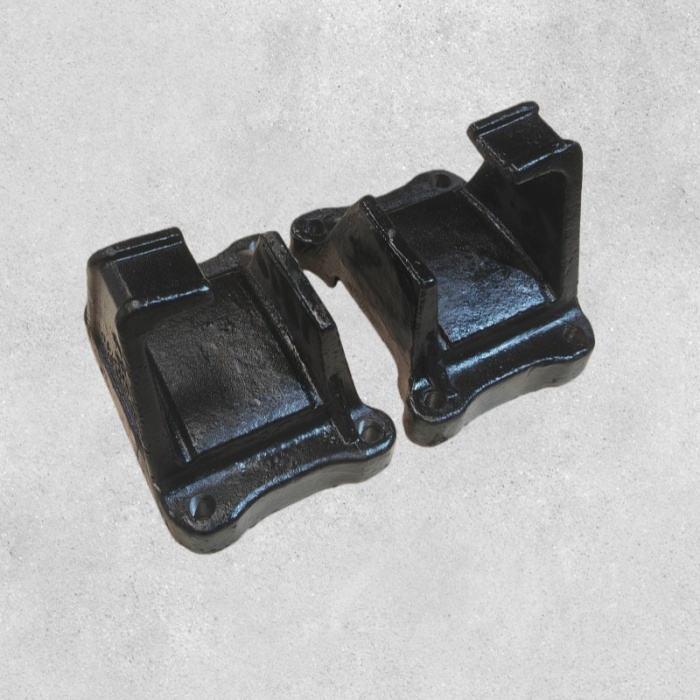

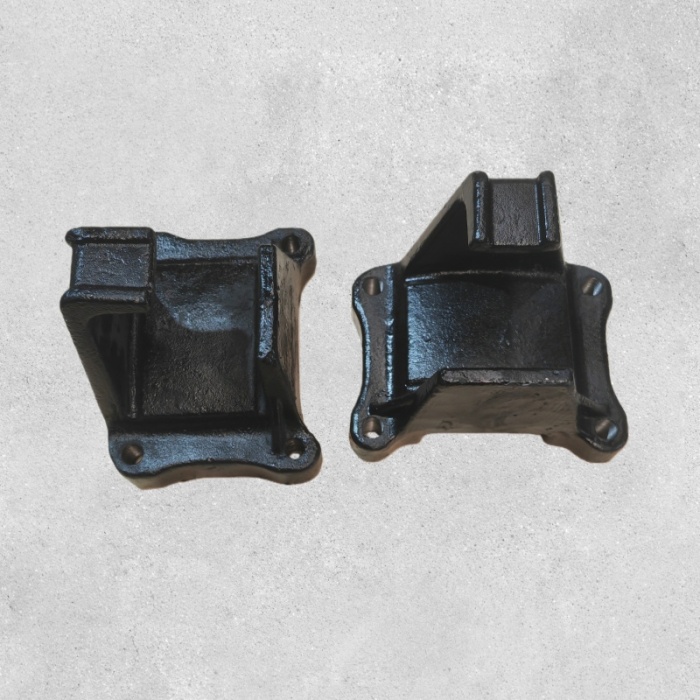

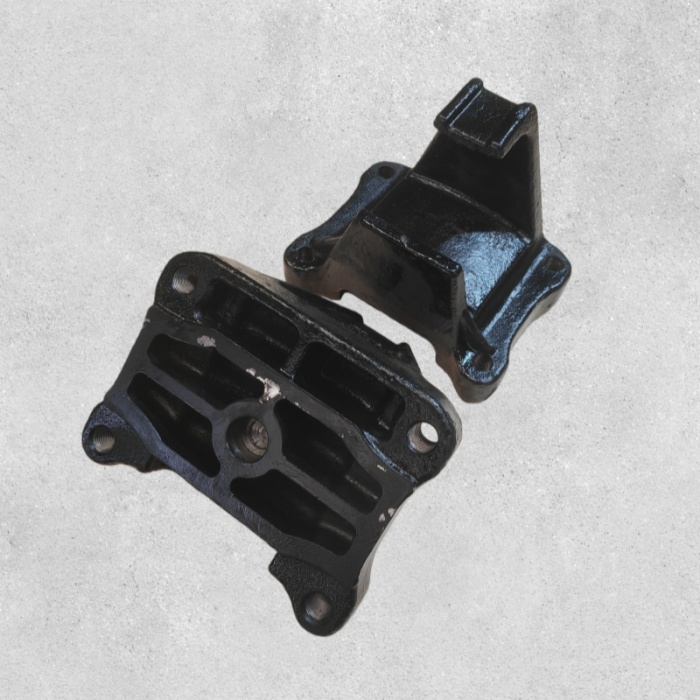

Shacman X3000 Задний ползунок листовой рессоры HD90129520107

HD90129520107 Скользящий блок заднего пружинного сиденья — для Shacman F3000/X3000 Hande HDZ300

1. Обзор продукта

Скользящий блок задней опоры пружины представляет собой изнашиваемую накладку между листовой рессорой и опорой пружины на сдвоенной оси HDZ300. Это позволяет пружине скользить при изгибе подвески. Когда она изнашивается, пружина напрямую контактирует с седлом, протачивая канавку в створке, что приводит к поломке и изменению угла шестерни оси. HD90129520107 — это задний скользящий блок для карьерных машин Shacman F3000, X3000, M3000, HOWO и TONLY с осями HDZ300.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком тяжелых шасси и компонентов подвески для дистрибьюторов Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

2. Подробная информация о продукте

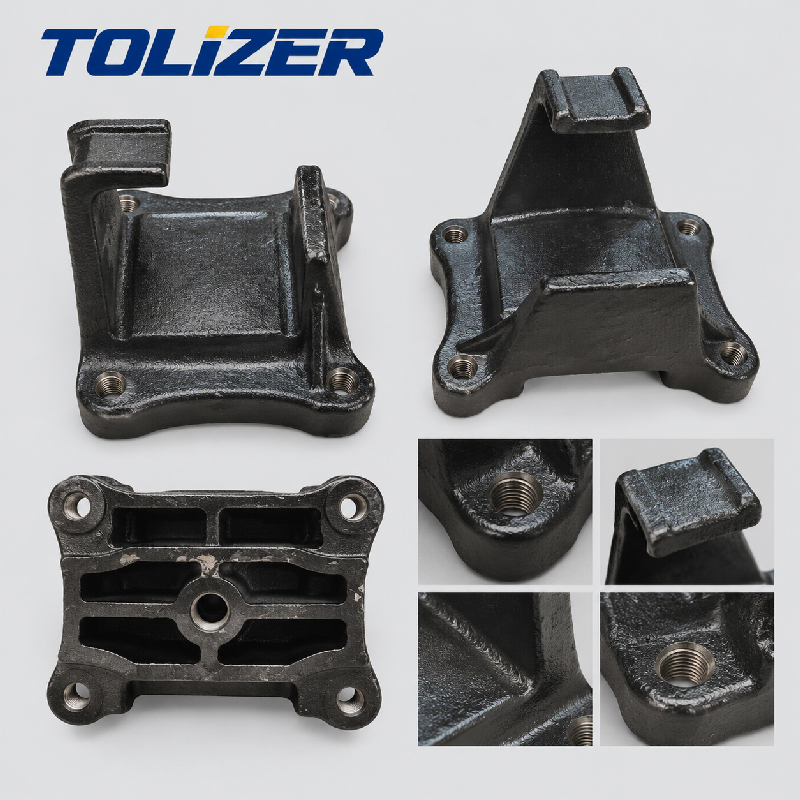

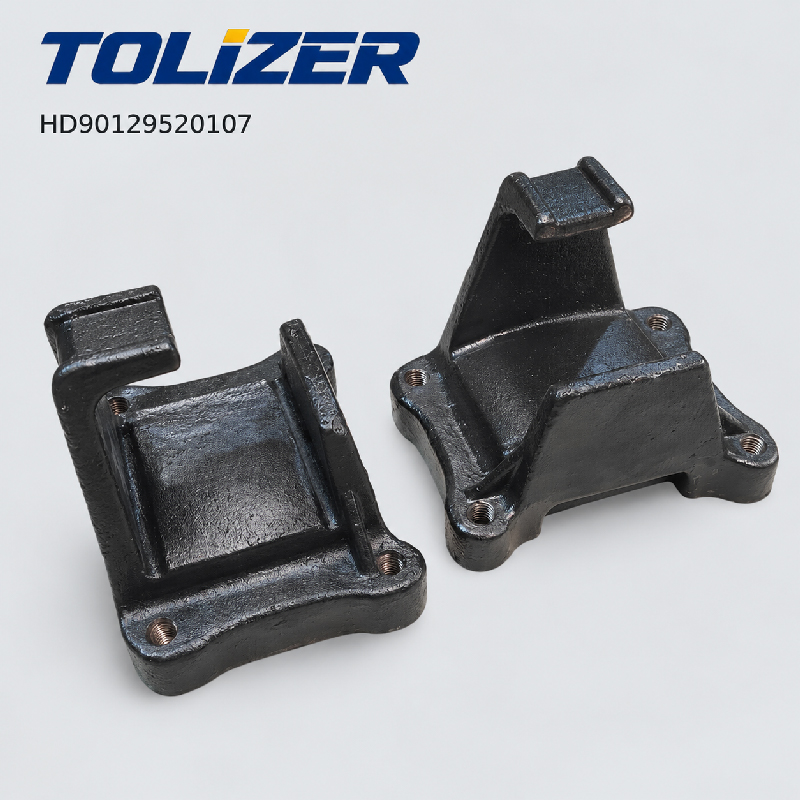

Детальное изображение продукта:

Обработка поверхности: Высокопрочный износостойкий материал. Контактная поверхность обработана гладко. Устойчив к грязи, песку и воде в зоне подвески.

Производственный процесс: Литье или механическая обработка, обработка контактной поверхности пружины и монтажной поверхности. Контактная поверхность сглажена для уменьшения трения. Монтажные отверстия обработаны так, чтобы соответствовать седлу пружины. Проверяется толщина, отделка, положение отверстий.

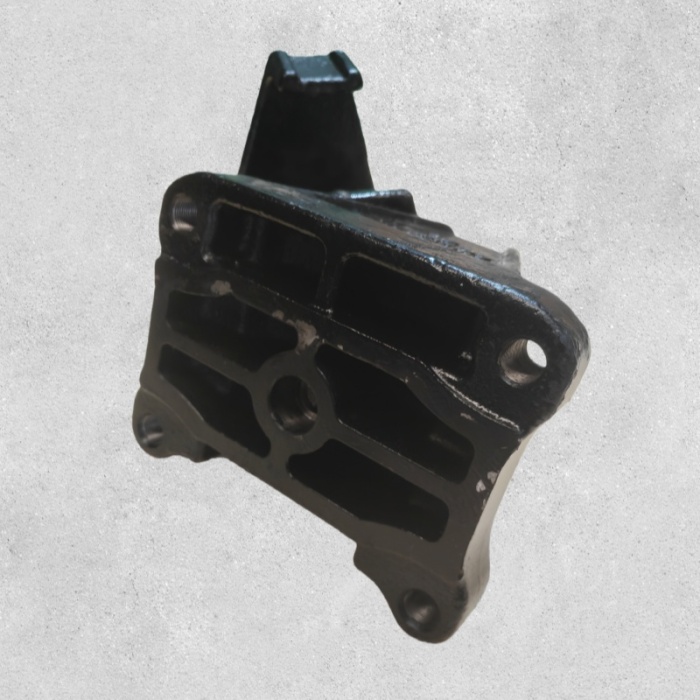

Структурная схема: Плоская прямоугольная площадка с гладкой верхней поверхностью, монтажной нижней поверхностью и установочными отверстиями. Болты крепления пружины DZ9114520617 (слева) или DZ9112520306 (справа) к корпусу уравновешивающего вала DZ91259525035. Расположен между сиденьем и листовой рессорой.

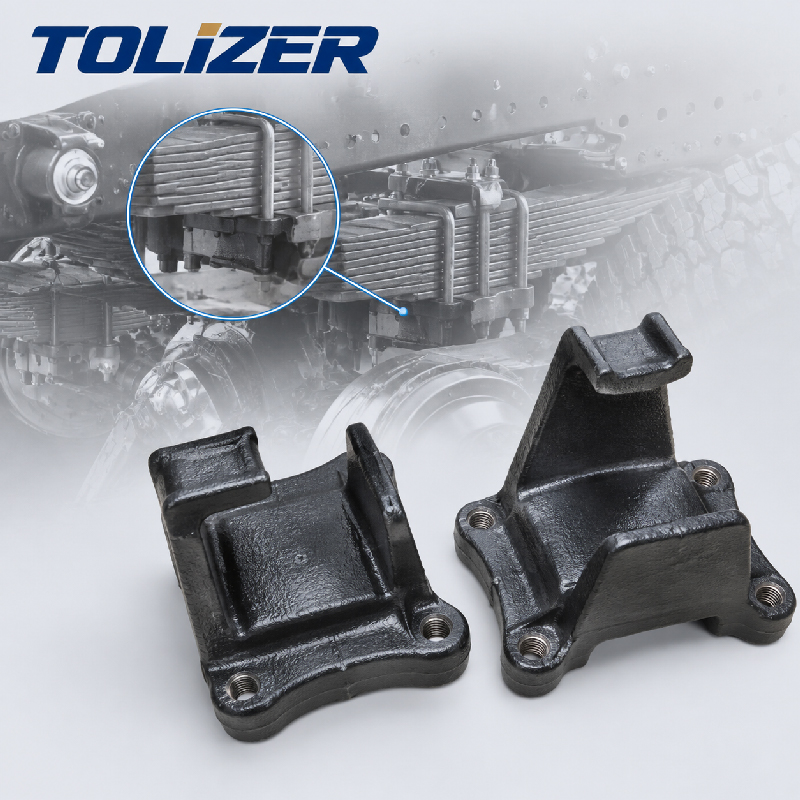

Место установки: Крепится на заднее пружинное сиденье. Сиденья на рессорах сверху. Пружина скользит по блоку при сжатии подвески. Обычно на каждое гнездо приходится два блока — по одному с каждой стороны центрального болта.

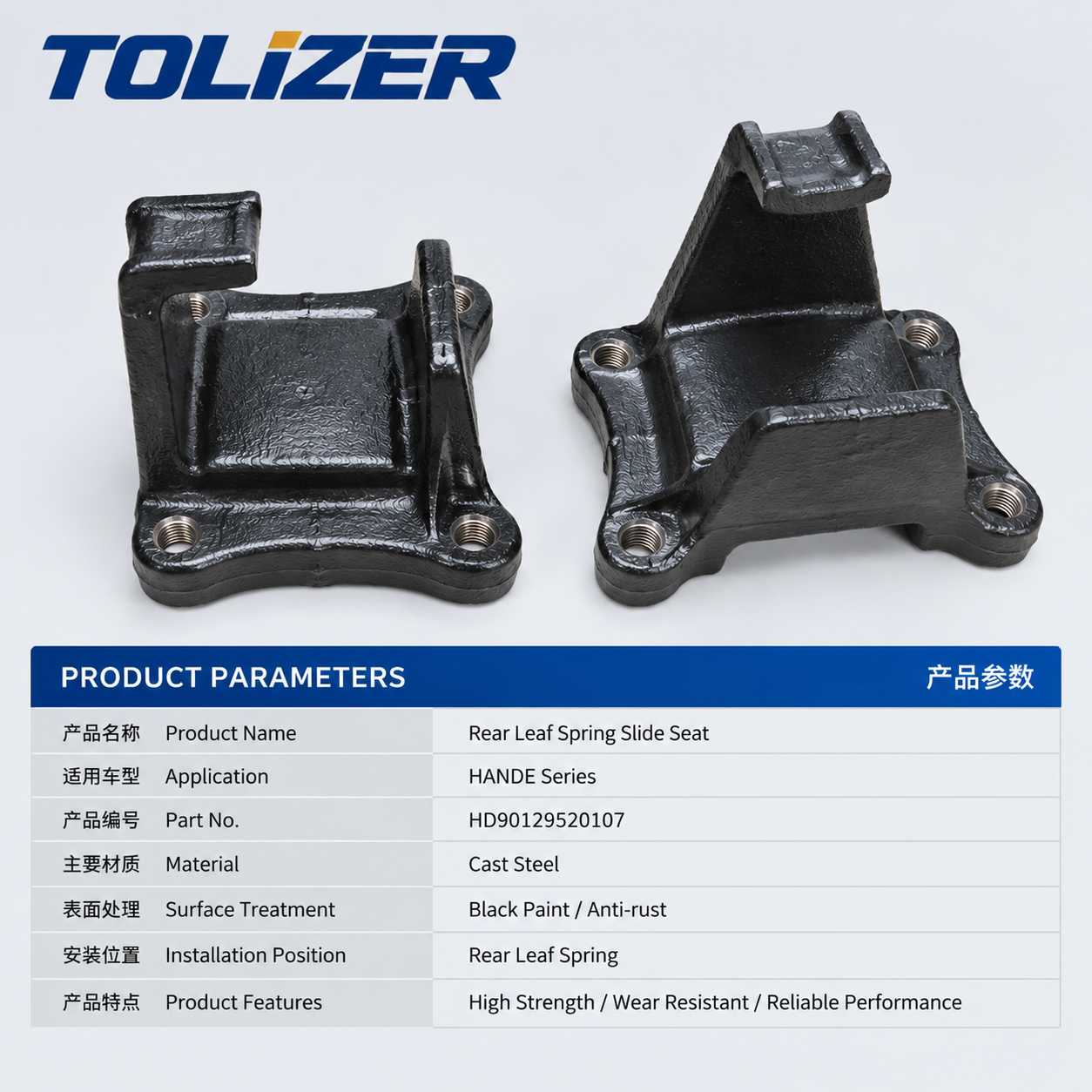

3. Технические характеристики

• Название продукта: Раздвижной блок заднего пружинного сиденья
• Номер модели: HD90129520107
• Применение: Задняя подвеска тандемного моста Hande HDZ300.
• Комплектация автомобиля: Shacman F3000, X3000, M3000; Синотрук ХОВО; ТОНЛИ 855/875/885
• Сопутствующие компоненты: седло пружины DZ9114520617 (слева), DZ9112520306 (справа); Корпус балансирного вала DZ91259525035
• Материал: Высокопрочный износостойкий материал.
• Обработка поверхности: Гладкая контактная поверхность пружины
• Крепление: болтовое крепление к седлу пружины.
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное.


4. Особенности и преимущества продукта

Принцип продукта: Листовая пружина меняет длину при изгибе. Скользящий блок обеспечивает поверхность с низким коэффициентом трения. Когда блок изнашивается, пружина контактирует с металлическим седлом — шлифует канавку, концентрируя напряжение, вызывая поломку листа. Изношенный блок также позволяет пружине смещаться, изменяя угол шестерни.

• Износостойкий материал: выдерживает трение скольжения при полной нагрузке. Устойчив к грязи, песку и воде в зоне подвески.
• Гладкая контактная поверхность: позволяет пружине свободно скользить. Грубая поверхность увеличивает трение и износ.
• Правильная толщина для HDZ300: соответствует седлу пружины и пакету лепестков. Слишком тонкий позволяет контактировать с металлом; слишком толстый изменяет дорожный просвет и угол шестерни.
• Защищает рессору: Расходный материал — изнашивается вместо пружины. Замена блока обходится дешевле, чем замена сломанной пружины.
• Прямая установка OEM: размеры, расположение отверстий, толщина соответствуют оригинальному HD90129520107.
• Стандарты качества: сертифицирован ISO 9001. Проверяется толщина, отделка, положение отверстий.
• Преимущество Tolizer: в отличие от блоков других производителей с шероховатыми поверхностями или неправильной толщиной, наши блоки обрабатываются по спецификациям с гладкой контактной поверхностью.

5. Руководство по установке

1. Подготовка: Заблокируйте передние колеса. Поднимите заднюю часть, опорную раму и ось.
2. Снимите U-образные болты: выбросьте старые U-образные болты — одноразовые. Опорная листовая рессора.
3. Поднимите пружину: слегка поднимите пружину, чтобы получить доступ к блоку. Обратите внимание на положение.
4. Снимите старый блок: Снимите крепежные болты. Снять блок. Очистите поверхность сиденья.
5. Осмотр: Проверьте пружину на наличие канавок износа. Проверьте седло на наличие деформаций и трещин. Замените поврежденные детали.
6. Установите новый блок: расположите HD90129520107 гладкой стороной вверх. Установите крепеж, затяните в соответствии со спецификацией.
7. Установите на место пружину и U-образные болты: Опустите пружину на блок. Установите новые U-образные болты, затягивайте их крест-накрест.
8. Испытание и повторная затяжка: дорожное испытание. Подтяните U-образные болты через 500–1000 км.

6. Сценарии применения

• Задняя подвеска Shacman F3000/X3000/M3000: Замените, если блок изношен, имеет канавки или пружина имеет металлический контакт.
• Sinotruk HOWO с осями HDZ300: тот же блок. Проверьте модель седла пружины.
• Горнодобывающие машины TONLY 855/875/885: работа при высоких нагрузках ускоряет износ. Износостойкий материал выдерживает абразивные условия.
• Техническое обслуживание флота: Расходный материал. Проверяйте при обслуживании задней подвески или при снятии U-образных болтов.
• Дистрибьюторы: Поставляем направляющие, опоры пружин, U-образные болты, листовые рессоры для Shacman, TONLY, SINOTRUK, LiuGong, FAW.

Диагностическое примечание: Следите за: Металлическим скрежетом на неровностях — блок изношен, пружина касается седла. Канавка износа листовой рессоры — если она глубокая, пружину необходимо заменить. Смещение оси или вибрация трансмиссии — изношенный блок позволяет пружине смещаться, изменяя угол шестерни. Поломка створки у центрального болта — пружинное заедание вместо скольжения. Неравномерный износ задних шин — перекос оси. Перед заменой проверьте канавку пружины и деформацию седла.

7. Преимущества для клиентов

• Защищает листовую пружину: вместо пружины изнашиваются расходные материалы. Предотвращает повреждение и поломку пружины.
• Устраняет шлифование металла: гладкая поверхность обеспечивает свободное скольжение, устраняет скрежет и износ.
• Поддерживает выравнивание оси: правильная толщина обеспечивает правильное положение пружины и угол шестерни.
• Износостойкий: выдерживает трение скольжения и абразивные условия.
• Сокращение времени простоя: непосредственная установка OEM, без модификаций.
• Межбрендовая совместимость: подходит для Shacman F3000, X3000, M3000, HOWO, TONLY 855/875/885 с осями HDZ300.
• Комплексный поиск: помимо скользящих блоков, Tolizer поставляет детали головки блока цилиндров , комплекты коленчатого вала , детали клапанного механизма , турбокомплекты и трубы , системы охлаждения двигателя , систему смазки , электрические детали двигателя , комплекты прокладок двигателя , жгуты проводов , детали электронного управления , модули связи , системы высокого напряжения , систему рулевого управления , сборку моста , ось для тяжелых условий эксплуатации , Компоненты тормозной системы и модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: дистрибьюторы, автопарки, вторичный рынок по всему миру.

Скрежет задней подвески Shacman F3000 или X3000? Проверьте листовую пружину на наличие канавок износа и седло на предмет деформации. Если блок изношен или имеет бороздки, этот блок поможет исправить ситуацию. Отправьте модель грузовика, конфигурацию мостов, симптомы. Мы подтвердим HD90129520107 как правильный скользящий блок заднего пружинного сиденья и ответим, предоставив данные о цене, времени выполнения заказа и проверке толщины.

Свяжитесь с Tolizer сегодня, чтобы обеспечить поставку скользящих блоков.
