Оптовая продажа рессорного сиденья HD90149520032

HD90149520032 Заднее сиденье с листовой рессорой — правая сторона для Shacman X3000/X5000 Hande HDZ300

1. Обзор продукта

Задняя опора листовой рессоры представляет собой опору между корпусом балансирного вала и листовой рессорой на сдвоенной оси. Он позиционирует пружину, несет вертикальную нагрузку и обеспечивает монтажную поверхность U-образного болта. HD90149520032 — заднее правое пружинное сиденье для Shacman X3000 и X5000 с тандемной осью Hande HDZ300. Он также подходит для правой стороны средней оси. Левый компаньон: HD90149520031. Крепится к корпусу уравновешивающего вала DZ91259525035.

Мы являемся компанией Shaanxi Tolizer Machinery Equipment Co., Ltd. , поставщиком тяжелых шасси и компонентов подвески для дистрибьюторов Shacman, TONLY, SINOTRUK, LiuGong и FAW по всему миру.

Когда седло изнашивается, трескается или деформируется, пружина смещается, ось смещается, а U-образные болты теряют зажимную нагрузку. Это сиденье является прямой заменой OEM.

2. Подробная информация о продукте

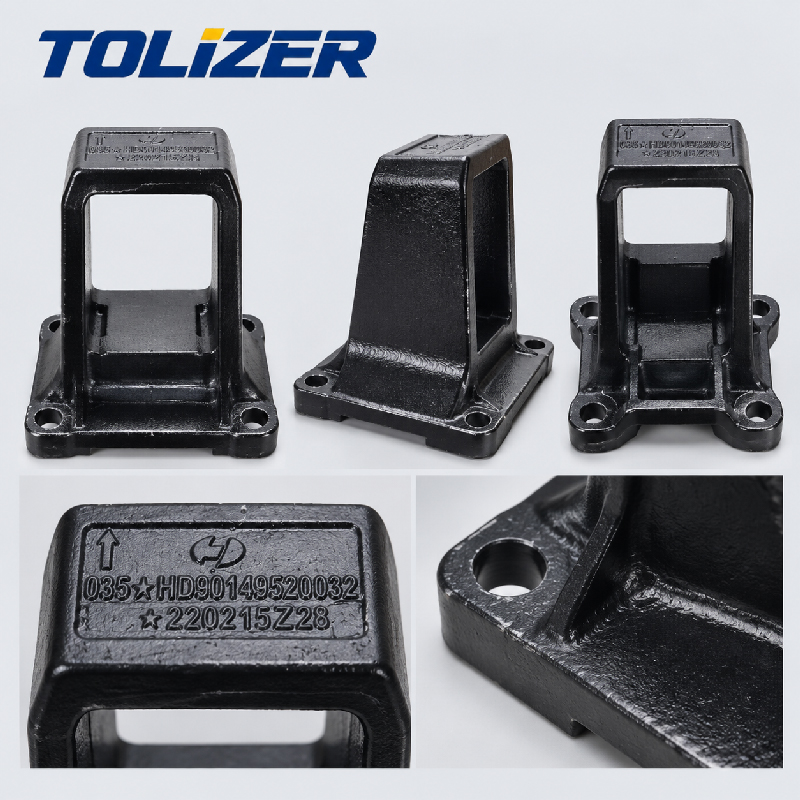

Детальное изображение продукта:

Обработка поверхности: Ковкий чугун или литая сталь. Контактная поверхность пружины обработана плоско. Монтажная поверхность плоская. Просверлены отверстия под U-образные болты. Антикоррозийное покрытие.

Производственный процесс: Литье, обработка за один установ для выравнивания поверхности и монтажной поверхности. Контактная поверхность пружины обработана до нужной высоты. Отверстия для U-образных болтов просверлены и проверены. Проверяется плоскостность, положение отверстий, целостность отливки.

Структурная схема: Литой корпус с обработанной пружинной платформой, монтажной поверхностью корпуса уравновешивающего вала, отверстиями для U-образных болтов и элементом фиксации пружины. Правосторонняя специфическая; левая сторона — HD90149520031.

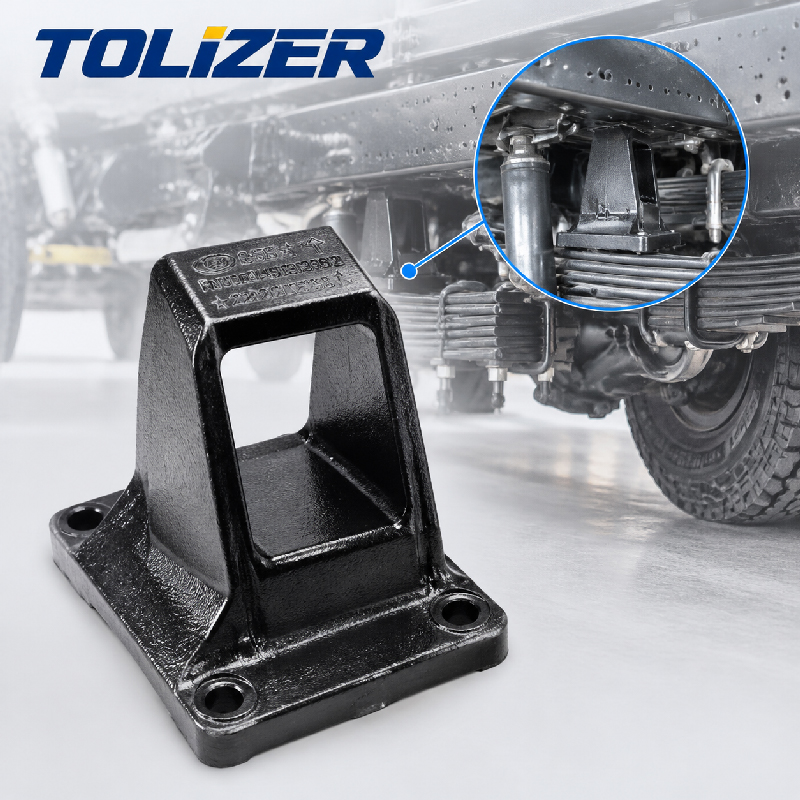

Положение установки: Крепится на корпусе балансирного вала DZ91259525035, справа на задней и средней оси. Листовая рессора сидит на платформе. U-образные болты проходят через седло и вокруг оси. Удерживается за счет зажима U-образного болта.

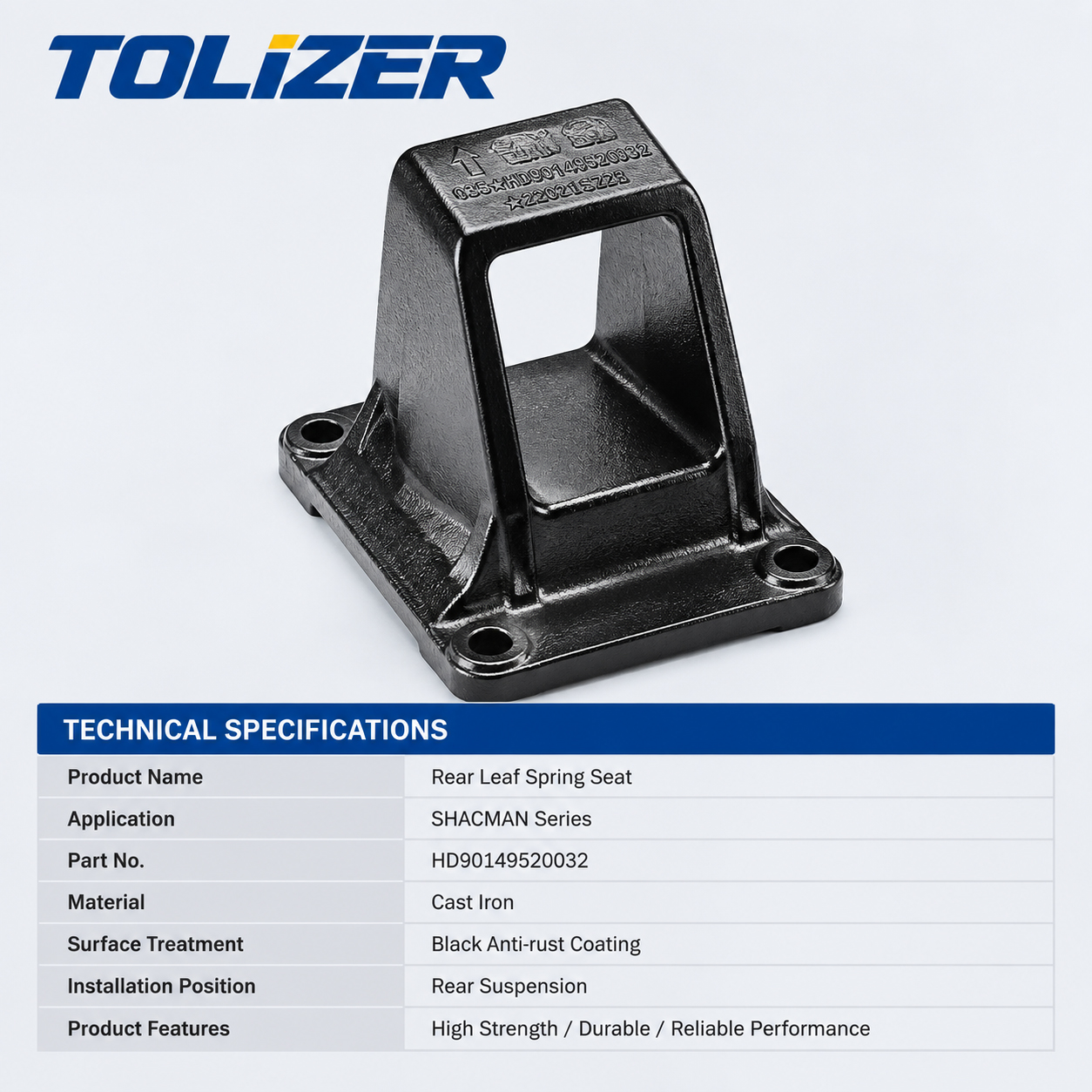

3. Технические характеристики

• Название продукта: Заднее сиденье с листовой рессорой
• Номер модели: HD90149520032

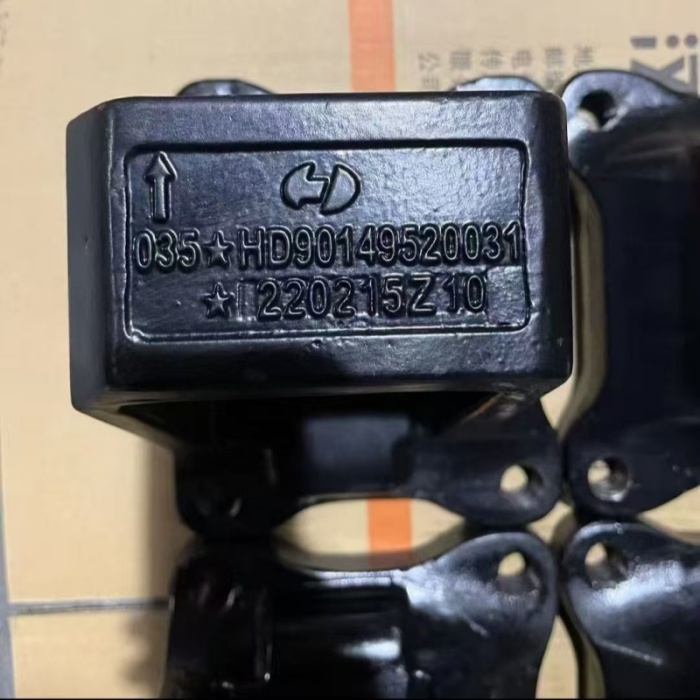

• Левое сиденье компаньона: HD90149520031
• Сопряженный корпус: DZ91259525035
• Расположение: правая сторона, задняя и средняя ось.
• Материал: высокопрочный ковкий чугун или литая сталь.
• Контактная поверхность пружины: Обработанная плоская поверхность
• Монтажная поверхность: Плоская поверхность
• Отверстия для U-образных болтов: просверлены до нужного диаметра и расстояния.
• Поверхностная обработка: Антикоррозионное покрытие.
• Крутящий момент U-образного болта: 550–650 Н·м для M20/M22 (проверьте для каждой оси)
• Применение: Тандемный мост Hande HDZ300 – Shacman X3000, X5000
• Комплектация автомобиля: Shacman X3000, X5000, F3000 с HDZ300
• Совместимость с брендом: Shacman, TONLY, SINOTRUK, LiuGong, FAW.
• Хранение: Сухое, чистое, защищенное.


4. Особенности и преимущества продукта

Принцип продукта: сиденье передает вертикальную пружинную нагрузку на корпус уравновешивающего вала и позиционирует пружину для зажима U-образным болтом. Изношенное или деформированное седло может привести к смещению пружины, ослаблению U-образного болта, смещению оси и изменению угла шестерни.

• Высокопрочный ковкий чугун или литая сталь: выдерживает вертикальную нагрузку и изгибающий момент. Низкосортный чугун трескается в отверстиях под U-образные болты или на фланцах.
• Обработанная контактная поверхность пружины: Плоская поверхность обеспечивает равномерную нагрузку на листы пружины. Шероховатая поверхность вызывает точечную нагрузку и усталость пружины.
• Прецизионные отверстия для U-образных болтов: правильный диаметр и расстояние для надежного зажима. Неправильное расстояние позволяет сместить сиденье.
• Особенности правой стороны: HD90149520032 — правая сторона; слева — HD90149520031. Не взаимозаменяемы.
• Совместимость корпуса уравновешивающего вала: правильная установка торцевых седел на DZ91259525035. Искаженная поверхность вызывает раскачивание и ослабление U-образного болта.
• Антикоррозионное покрытие: Устойчиво к соли, грязи, шахтному навозу. Коррозия ускоряет усталостное растрескивание.
• Прямая установка OEM: размеры, расстояние между отверстиями, монтажная поверхность соответствуют оригинальному Hande HD90149520032.
• Стандарты качества: сертифицирован ISO 9001. Проверяется плоскостность, положение отверстий, целостность отливки.
• Преимущество Tolizer: в отличие от седел других производителей с неодинаковым расстоянием между отверстиями или слабой отливкой, наши сиденья обрабатываются с точным соблюдением расстояния и проверяются.

5. Руководство по установке

1. Подготовка: Заблокируйте передние колеса. Поднимите заднюю часть, опорную раму и ось.
2. Снимите U-образные болты: выбросьте старые U-образные болты — одноразовые. Поддерживающий пружинный пакет.
3. Подъемный пружинный блок: слегка приподнимите, чтобы получить доступ к сиденью. Обратите внимание на прокладки.
4. Снять старое седло: Вынуть из корпуса уравновешивающего вала. Обратите внимание на ориентацию.
5. Осмотр корпуса: Очистите монтажную поверхность. Проверьте наличие трещин и деформаций.
6. Установите новое седло: правильно расположите HD90149520032. Убедитесь, что отверстия для U-образных болтов совмещены, а монтажная поверхность плоская.
7. Установите новые U-образные болты: Опустите пружину на седло. Установите новые U-образные болты и затяните их вручную.
8. Затяжка U-образных болтов: Момент затяжки 550–650 Н·м в крест-накрест. Не затягивайте слишком сильно.
9. Повторная затяжка: через 500–1000 км.

6. Сценарии применения

• Задняя подвеска Shacman X3000/X5000: Замените при наличии трещин в отверстиях для U-образных болтов, износе контакта пружины или деформации из-за перегрузки.
• Shacman F3000 с HDZ300: та же ось и корпус. Проверьте модель корпуса.
• Тяжелые перевозки и горнодобывающая промышленность: высокие вертикальные и изгибающие нагрузки. Ковкий чугун выдерживает без растрескивания.
• Техническое обслуживание автопарка: Товар на складе. Осмотрите при разборке задней подвески.
• Дистрибьюторы: Мы поставляем опоры пружин, корпуса балансирных валов, U-образные болты, листовые рессоры для Shacman, TONLY, SINOTRUK, LiuGong, FAW.

Диагностическое примечание: Следите за: Стук на неровностях — сиденье сдвинуто или U-образные болты ослаблены. Трещины в отверстиях под U-образные болты или на фланце — немедленно замените. Пружина сместилась на седле — изношен фиксирующий элемент. Неравномерный износ задних шин — перекос оси. U-образные болты необходимо неоднократно затягивать — это может привести к разрушению седла. Вибрация трансмиссии при ускорении — изменился угол шестерни. Перед заменой проверьте корпус балансирного вала и U-образные болты.

7. Преимущества для клиентов

• Восстановленное расположение пружины: правильное расстояние между отверстиями и позиционирующая функция удерживают пружину на месте, поддерживая выравнивание оси.
• Специально для правой стороны: HD90149520032 для правой стороны; HD90149520031 слева. Правильная посадка предотвращает смещение.
• Высокопрочная конструкция: выдерживает вертикальную нагрузку и изгибающий момент без образования трещин.
• Обработанная контактная поверхность пружины: равномерное распределение нагрузки предотвращает усталость пружины.
• Коррозионная стойкость: Покрытие устойчиво к соли, грязи, шахтному шламу.
• Сокращение времени простоя: непосредственная установка OEM, без модификаций.
• Межбрендовая совместимость: подходит для Shacman X3000, X5000, F3000 с HDZ300.
• Универсальные источники поставок: за пределами пружинных седел, поставки Tolizer Детали головки блока цилиндров , Комплекты коленчатого вала , Детали клапанного механизма , Турбо-комплекты и трубы , Системы охлаждения двигателя , Система смазки , Электрические детали двигателя , Комплекты прокладок двигателя , Жгуты проводов , Детали электронного управления , Модули связи , Системы высокого напряжения , Система рулевого управления , Сборка оси , Оси для тяжелых условий эксплуатации , Компоненты тормозной системы и модульного шасси для автомобилей Shacman, TONLY, SINOTRUK, LiuGong и FAW.
• Глобальное обслуживание: дистрибьюторы, автопарки, вторичный рынок по всему миру.

Стук или пружинное переключение на Shacman X3000 или X5000? Проверьте момент затяжки U-образных болтов и корпус уравновешивающего вала. Если седло треснуло или контакт пружины изношен, замените его правым HD90149520032. Отправьте модель грузовика, конфигурацию мостов, симптомы. Мы подтвердим правильность установки и ответим, предоставив цены, время выполнения заказа и данные проверки размеров.
