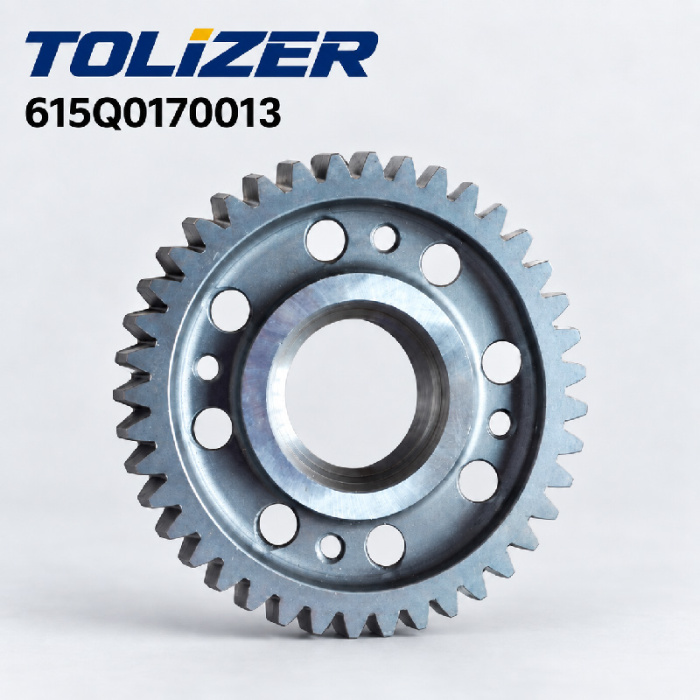

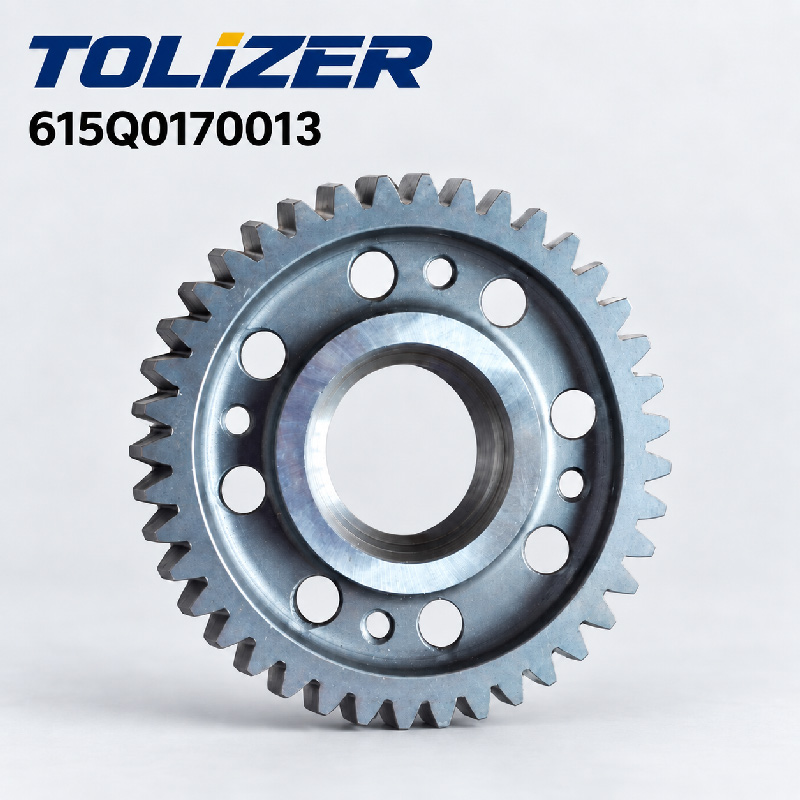

615Q0170013 Средняя шестерня двигателей — распределительная шестерня с 42 зубьями для двигателей Weichai WD615 и WP10
1. Обзор продукта
Обработка поверхности: Шестерня имеет прецизионно отшлифованный профиль зубьев с твердостью поверхности HRC 52–58, достигнутой за счет цементации и закалки. Для защиты от коррозии при хранении и транспортировке наносится антикоррозийное покрытие.
Производственный процесс: каждая шестерня выкована из высокопрочной легированной стали, затем обработана на станке с ЧПУ и отшлифована до строгих допусков. Перед отправкой каждое изделие проходит 100% проверку размеров и проверку твердости.

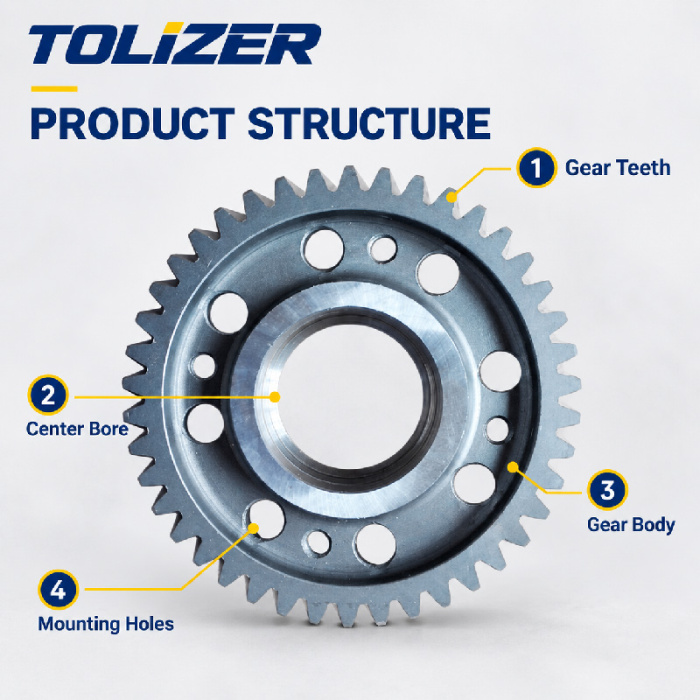

Структурная схема: Шестерня представляет собой промежуточную шестерню с 42 зубьями, центральным отверстием и шпоночной канавкой для установки на промежуточном валу. Он входит в зацепление как с шестерней коленчатого вала, так и с шестерней распределительного вала, обеспечивая синхронизацию фаз газораспределения.
Положение установки: Шестерня установлена внутри корпуса переднего распределительного механизма, между шестерней коленчатого вала и шестерней распределительного вала. Правильное совмещение меток времени во время установки имеет решающее значение для синхронизации двигателя.

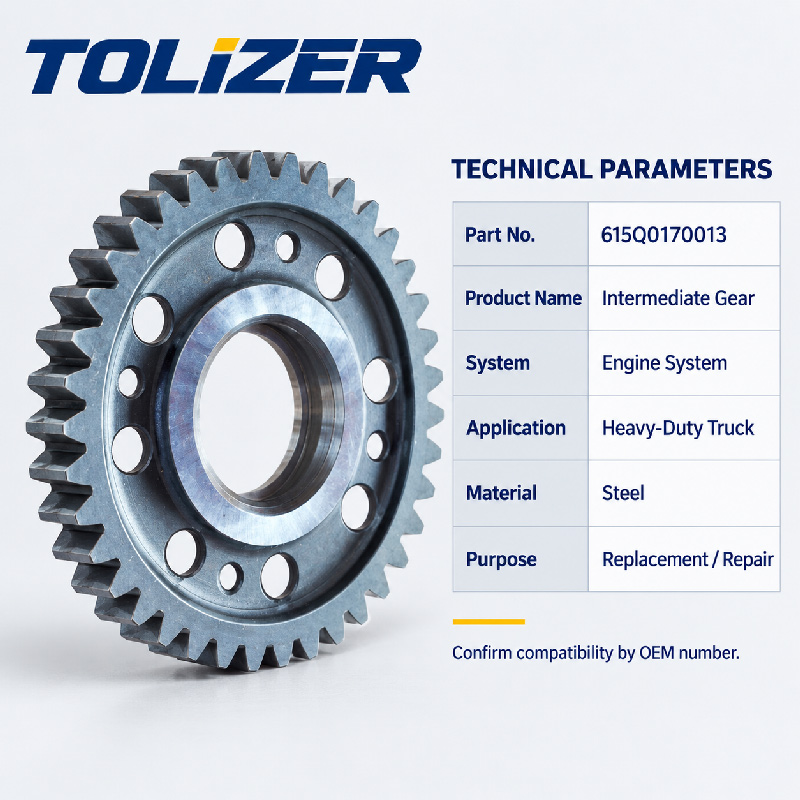

2. Технические характеристики
- Название продукта: Промежуточная промежуточная шестерня/промежуточная шестерня времени
- Номер модели: 615Q0170013
- Количество зубов: 42 зуба.
- Материал: высокопрочная легированная сталь (20CrMnTi или эквивалент).
- Термическая обработка: цементация + закалка + отпуск; поверхность зуба HRC 52–58, сердцевина HRC 28–32
- Обработка поверхности: прецизионная шлифовка, Ra ≤ 0,8 мкм.

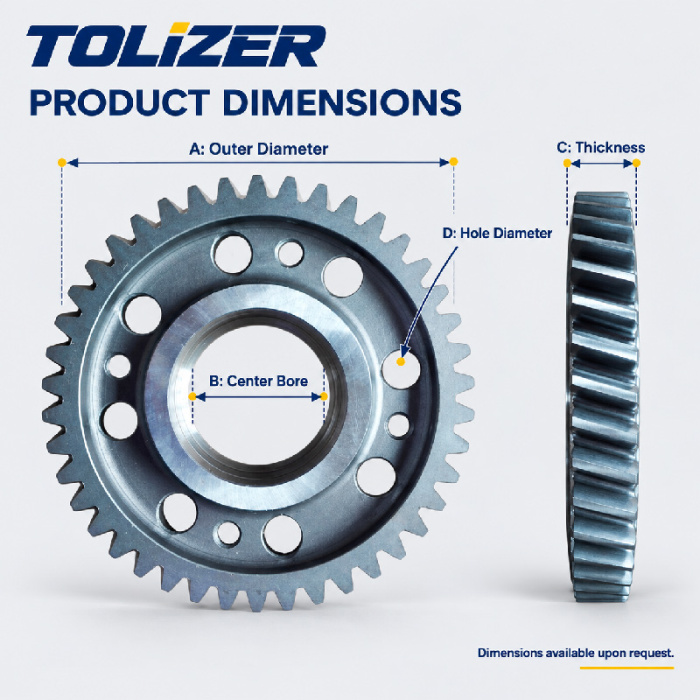

- Диаметр центрального отверстия: 35 мм (стандартная установка для промежуточного вала Weichai)
- Общий диаметр: прибл. 120 мм
- Применение: двигатели Weichai WD615, серии WP10.
- Комплектация автомобиля: Shacman Delong, Sinotruk Howo, автобетоносмесители и другие тяжелые автомобили с двигателем Weichai.
- Совместимость с трансмиссией: Совместима с трансмиссиями Fast, ZF и другими трансмиссиями в сочетании с двигателями Weichai.
- Функция: передает привод между шестерней коленчатого вала и шестерней распределительного вала; поддерживает синхронизацию фаз газораспределения
- Смазка: Смазка разбрызгиванием моторного масла через внутренние масляные каналы.
- Рабочая среда: Моторное масло (смазка разбрызгиванием).
- Расчетный срок службы: более 500 000 км при нормальных условиях эксплуатации.
- Условия хранения: Сухие, чистые, покрыты маслом для предотвращения коррозии.
3. Особенности и преимущества продукта

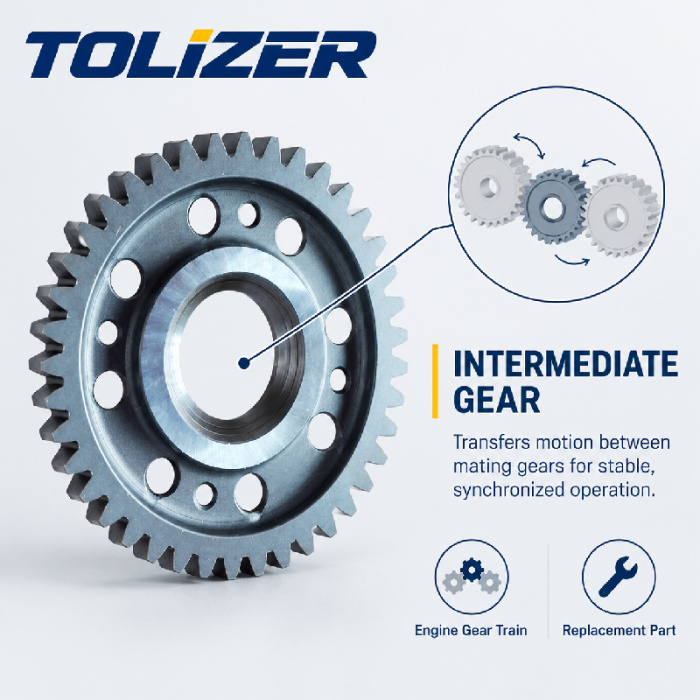

Принцип продукта: Промежуточная шестерня действует как промежуточный приводной элемент между шестерней коленчатого вала и шестерней распределительного вала. Когда коленчатый вал вращается, промежуточная шестерня передает вращательное движение шестерне распределительного вала в соотношении 1:2, обеспечивая открытие и закрытие клапанов в правильное время относительно положения поршня.

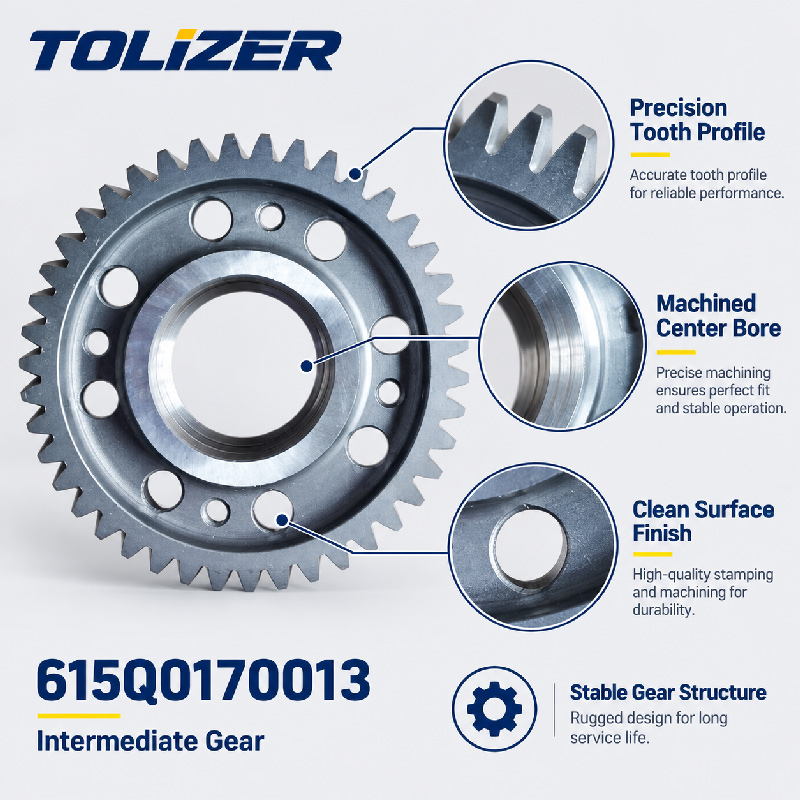

- Профиль зуба с прецизионной шлифовкой: каждый зуб отшлифован в соответствии с классом DIN/AGMA 8 или выше, что обеспечивает плавное зацепление с сопряженными шестернями. Это уменьшает люфт, шум и вибрацию, продлевая срок службы всей зубчатой передачи.
- Конструкция из высокопрочной легированной стали: изготовлена из легированной стали 20CrMnTi, науглерожена и закалена для обеспечения оптимальной износостойкости на боковых поверхностях зубьев, сохраняя при этом прочность сердечника для поглощения ударных нагрузок.
- Прямая установка OEM: соответствует заводским спецификациям Weichai по всем размерам — диаметру отверстия, геометрии зубьев и толщине. Никаких изменений при установке не требуется.
- Конфигурация с 42 зубьями: определенное количество зубьев обеспечивает правильное передаточное число для двигателей семейств WD615 и WP10.
- 100% проверка: перед отправкой каждая шестерня проверяется на профиль зуба, погрешность шага, биение и твердость.
- Стандарты качества: Изготовлено на предприятии, сертифицированном по стандарту ISO 9001, с полной отслеживаемостью материалов.
- Конкурентное преимущество: в отличие от альтернативных производителей, в которых используются некачественные материалы или отсутствует надлежащая термическая обработка, наша сталь 615Q0170013 обеспечивает надежную работу и увеличенный срок службы.
- Преимущество Tolizer: мы обеспечиваем полную отслеживаемость материалов, отчеты об испытаниях и оперативную техническую поддержку для всех наших продуктов.
4. Руководство по установке
Замена промежуточной шестерни 615Q0170013 обычно производится при капитальном ремонте двигателя или обслуживании системы ГРМ:
- Подготовка: Слить моторное масло. Снимите переднюю крышку корпуса распределительного механизма. Зафиксируйте двигатель в верхней мертвой точке (ВМТ).
- Снимите старую шестерню: Осторожно снимите крепежный болт или гайку. Обратите внимание на положение меток времени.
- Осмотрите вал и втулку: проверьте на предмет износа или задиров. При необходимости замените втулку.
- Установите новую шестерню: Совместите установочные метки на новой шестерне 615Q0170013 с метками коленчатого и распределительного валов. Наденьте шестерню на вал и закрепите крепежными деталями. Крутящий момент согласно спецификации.
- Проверьте синхронизацию: вручную проверните двигатель на два полных оборота. Убедитесь, что все метки времени совмещены правильно.
- Соберите заново: установите новую прокладку корпуса, установите крышку на место, залейте масло.
- Пробный запуск: Запустите двигатель, проверьте, нет ли необычных шумов или утечек масла. Проверьте плавность работы на холостом ходу и под нагрузкой.
5. Сценарии применения
- Парк тяжелых грузовиков: грузовики Shacman Delong и Sinotruk Howo для грузовых перевозок по дорогам, где надежность двигателя имеет решающее значение для своевременной доставки.
- Строительная техника: колесные погрузчики, экскаваторы и бульдозеры с двигателями Weichai, работающие на сложных рабочих площадках.
- Автобетоносмесители: транспортные средства, в которых для работы систем отбора мощности барабана используется постоянная синхронизация двигателя. Шестерня 615Q0170013 обеспечивает синхронизацию ходовых и вспомогательных функций.
- Горнодобывающая и карьерная перевозка: тяжелые транспортные средства, требующие надежных компонентов газораспределительного механизма, способных выдерживать длительную эксплуатацию при высоких нагрузках.
- Мастерские по капитальному ремонту двигателей: стандартный товар для мастерских, специализирующихся на ремонте двигателей Weichai. Многие специалисты по ремонту заменяют промежуточную шестерню в рамках полного ремонта системы ГРМ.
6. Преимущества для клиентов
- Восстановленные характеристики двигателя: устраняются резкие перебои на холостом ходу, потеря мощности и металлический стук в крышке газораспределительного механизма.
- Предотвращает повреждение двигателя. Замена изношенной шестерни предотвращает контакт клапана с поршнем и катастрофический отказ двигателя.
- Сокращение времени простоя: прямая замена OEM означает отсутствие модификаций — автомобили быстрее возвращаются в эксплуатацию.
- Упрощенные закупки: один номер детали охватывает несколько моделей двигателей Weichai и приложений, что снижает сложность артикула.
- Единый источник поставок: Помимо компонентов ГРМ, Tolizer поставляет детали клапанного механизма , комплекты прокладок двигателя , комплекты коленчатого вала , системы охлаждения двигателя , компоненты системы смазки , электрические детали двигателя , жгуты проводов , детали электронного управления , турбокомплекты и трубы , модули связи , высоковольтные системы и компоненты гидравлической системы , что позволяет консолидировать закупки и снизить затраты на логистику.
- Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарка и клиентов послепродажного обслуживания по всему миру, поставляя надежные детали для SHACMAN, TONLY и других китайских марок грузовых автомобилей, в том числе для внедорожной и горнодобывающей техники.
- Конкурентоспособные цены. Прямые цены на заводе исключают затраты на посредников, обеспечивая более высокую прибыль для вашего бизнеса по распространению послепродажного обслуживания.
