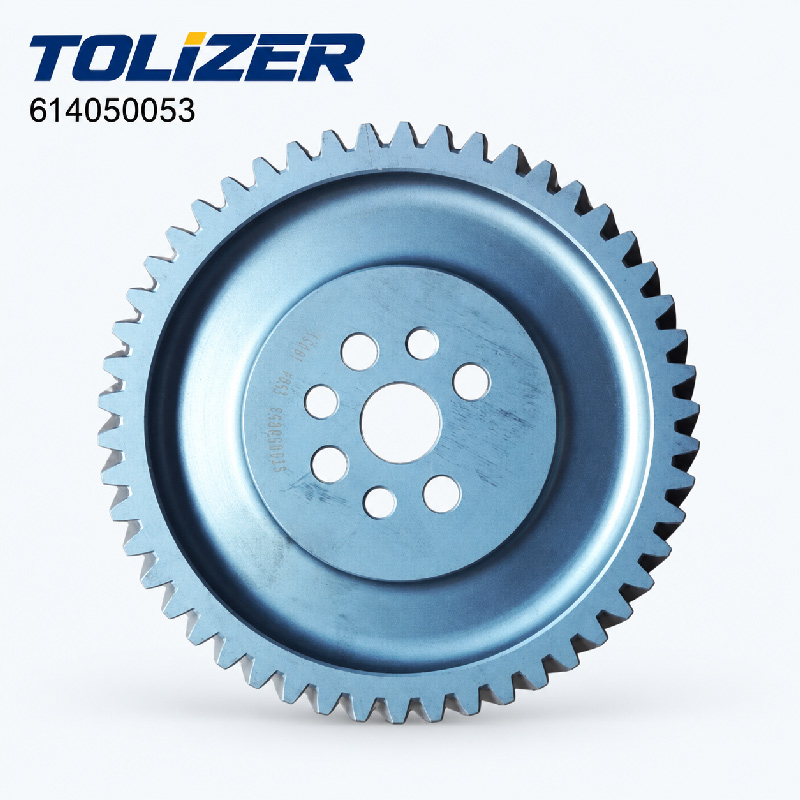

614050053 Шестерня распределительного вала – прецизионная шестерня с 50 зубьями для двигателей Weichai WD615 и WP10 Euro III
1. Обзор продукта
Обработка поверхности: Шестерня имеет прецизионно отшлифованный профиль зубьев с твердостью поверхности HRC 52–58, достигнутой за счет цементации и закалки. Поверхность шестерни обработана антикоррозионным покрытием для защиты от коррозии при хранении и транспортировке.
Производственный процесс: каждая шестерня выкована из высокопрочной легированной стали, затем обработана на станке с ЧПУ и отшлифована до строгих допусков. Перед отправкой каждое изделие проходит 100% проверку размеров, измерение профиля зубьев и испытание на твердость.

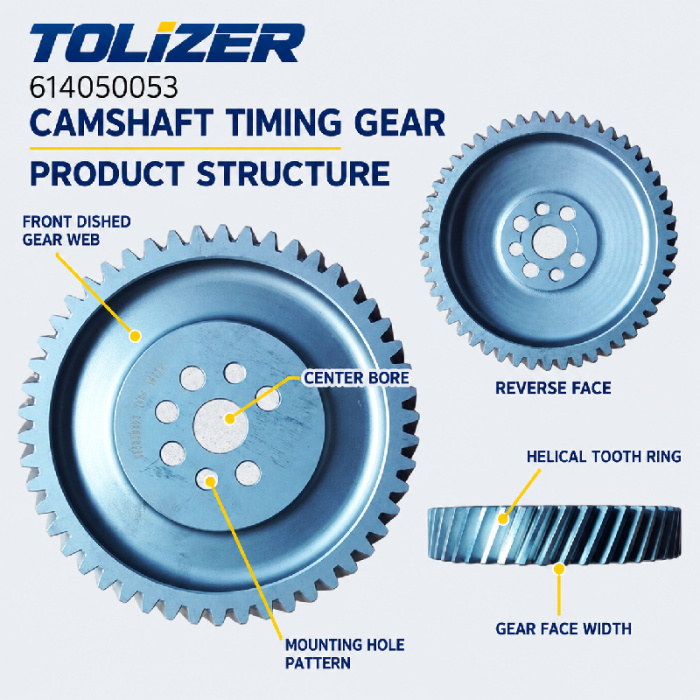

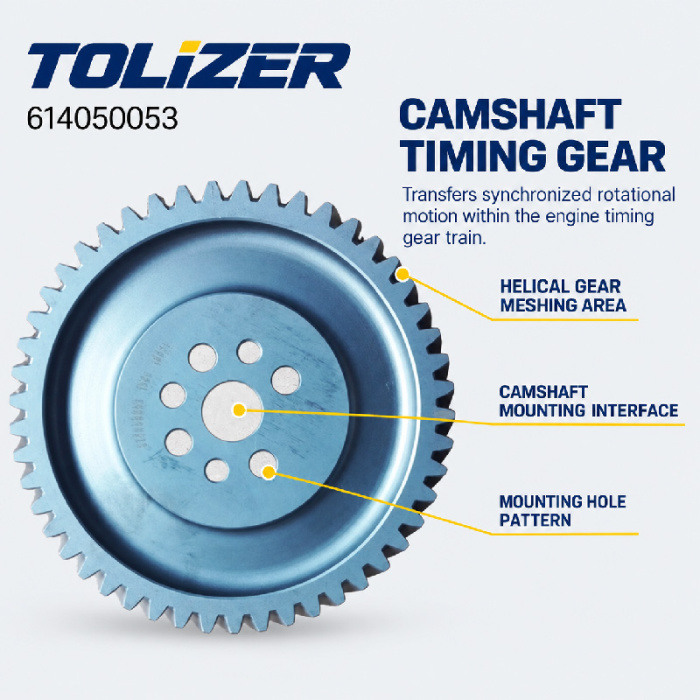

Структурная схема: Шестерня представляет собой зубчатую шестерню распределительного вала с 50 зубьями, прецизионно обработанным центральным отверстием и шпоночной канавкой для установки на переднюю часть распределительного вала. Он входит в зацепление непосредственно с шестерней коленчатого вала, обеспечивая синхронизацию фаз газораспределения внутри корпуса газораспределительного механизма.
Положение установки: Шестерня прикреплена болтами к переднему концу распределительного вала внутри корпуса распределительной шестерни. Он входит в зацепление с шестерней коленчатого вала и приводит в движение распределительный вал в точной синхронизации, контролируя открытие и закрытие впускных и выпускных клапанов.

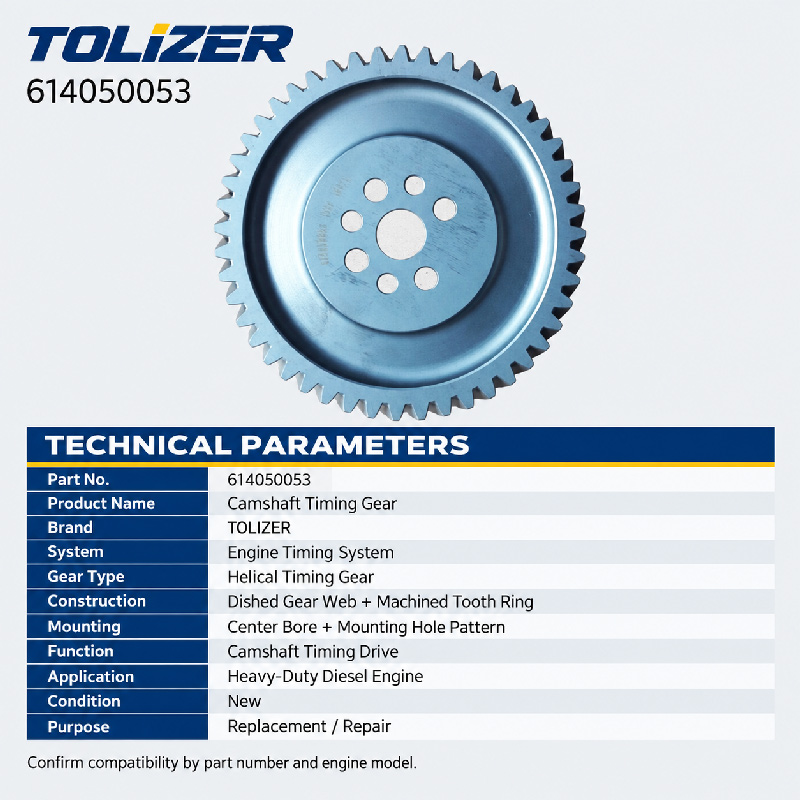

2. Технические характеристики
- Название продукта: Зубчатая передача распределительного вала
- Номер модели: 614050053
- Количество зубов: 50 зубов
- Материал: высокопрочная легированная сталь (20CrMnTi или эквивалент).
- Термическая обработка: цементация + закалка + отпуск; поверхность зуба HRC 52–58, сердцевина HRC 28–32
- Обработка поверхности: прецизионная шлифовка, Ra ≤ 0,8 мкм.
- Диаметр центрального отверстия: стандартная установка для передней части распределительного вала Weichai.
- Шпоночная канавка: стандартная конфигурация для выравнивания ГРМ.
- Применение: двигатели Weichai WD615, WP10 серии Euro III.
- Комплектация автомобиля: Sinotruk, Shacman, Foton Auman и другие тяжелые грузовики с мощностью Weichai.
- Совместимость с трансмиссией: Совместим со всеми трансмиссиями, работающими в паре с двигателями Weichai.
- Функция: приводит в движение распределительный вал синхронно с коленчатым валом; контролирует фазы газораспределения
- Смазка: Смазка разбрызгиванием моторного масла через внутренние масляные каналы.
- Расчетный срок службы: более 500 000 км при нормальных условиях эксплуатации.
- Условия хранения: Сухие, чистые, покрыты маслом для предотвращения коррозии.
3. Особенности и преимущества продукта
Принцип продукта: Зубчатое колесо распределительного вала установлено на переднем конце распределительного вала и входит в зацепление с шестерней коленчатого вала. Когда коленчатый вал вращается, он приводит в движение распределительный вал в соотношении 1:2 (коленчатый вал: распределительный вал) через распределительные шестерни. Эта синхронизация гарантирует, что впускные и выпускные клапаны открываются и закрываются точно в правильные моменты относительно положения поршня. Точные фазы газораспределения необходимы для оптимального сгорания, подачи мощности и топливной эффективности.

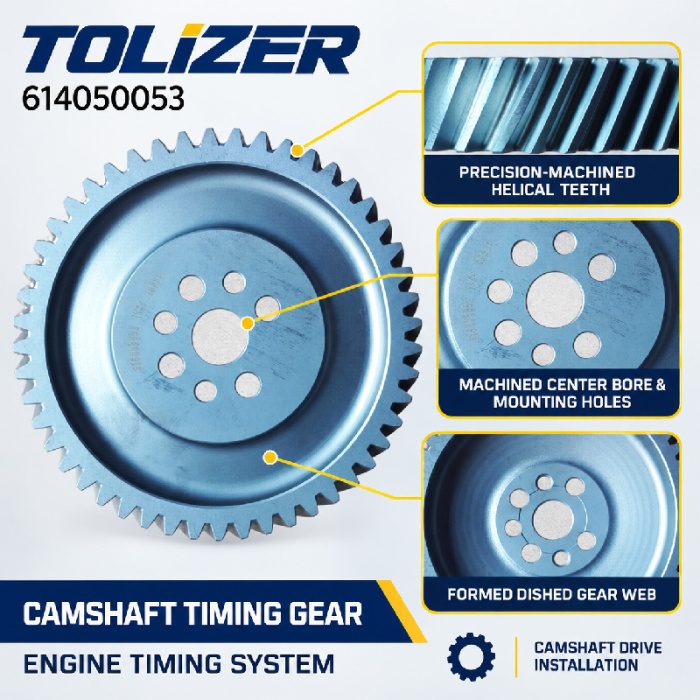

- Профиль зуба с прецизионной шлифовкой: каждый зуб отшлифован в соответствии с классом DIN/AGMA 8 или выше, что обеспечивает плавное зацепление с шестерней коленчатого вала. Уменьшает люфт, шум, вибрацию и износ всей зубчатой передачи.
- Конструкция из высокопрочной легированной стали: изготовлена из легированной стали 20CrMnTi, науглерожена и закалена для обеспечения оптимальной износостойкости на боковых поверхностях зубьев, сохраняя при этом прочность сердечника для поглощения ударных нагрузок.
- Конфигурация с 50 зубьями: определенное количество зубьев обеспечивает правильное передаточное число и синхронизацию времени для семейств двигателей Weichai WD615 и WP10.
- Прямая установка OEM: соответствует заводским спецификациям Weichai по всем размерам — центральному отверстию, шпоночному пазу, геометрии зубьев и толщине. Никаких модификаций не требуется.
- Прецизионное центральное отверстие и шпоночная канавка: обработаны с точными допусками для надежной посадки на распределительном валу, обеспечивая правильное выравнивание и предотвращая ошибки синхронизации.
- Стандарты качества: Изготовлено на предприятии, сертифицированном по стандарту ISO 9001. 100% контроль размеров и испытание на твердость.
- Преимущество Tolizer: в отличие от аналогов других производителей, в которых используются некачественные материалы или отсутствует надлежащая термическая обработка, наш 614050053 обеспечивает надежную точность синхронизации и увеличенный срок службы. Мы обеспечиваем полную отслеживаемость материалов и отчеты об испытаниях.
4. Руководство по установке
Замена шестерни распределительного вала 614050053 обычно выполняется во время капитального ремонта двигателя или обслуживания системы газораспределения. Выполните следующие действия:
- Подготовка: Слить моторное масло. Снимите переднюю крышку корпуса распределительного механизма. Зафиксируйте двигатель в верхней мертвой точке (ВМТ).
- Снимите старую шестерню: Осторожно открутите болт крепления шестерни распределительного вала. Обратите внимание на положение меток времени.
- Осмотр распределительного вала: Проверьте переднюю часть распределительного вала на предмет износа или повреждений. Осмотрите шпоночную канавку и резьбу.
- Установите новую шестерню: Совместите установочные метки на новой шестерне 614050053 с метками на шестерне коленчатого вала. Наденьте шестерню на распределительный вал и закрепите стопорным болтом. Крутящий момент согласно спецификации производителя.
- Проверьте синхронизацию: вручную проверните двигатель на два полных оборота. Убедитесь, что все метки времени совмещены правильно.
- Соберите заново: установите новую прокладку корпуса, установите крышку на место, залейте масло.
- Пробный запуск: Запустите двигатель, проверьте, нет ли необычных шумов. Проверьте плавность работы на холостом ходу и под нагрузкой.
5. Сценарии применения
- Парк тяжелых грузовиков: Sinotruk, Shacman, Foton Auman и другие тяжелые грузовики для дальнемагистральных грузов и региональной логистики, где надежность двигателя имеет решающее значение для своевременной доставки.
- Строительная техника: колесные погрузчики, экскаваторы и бульдозеры с двигателями Weichai WD615, работающие на сложных рабочих площадках.
- Горнодобывающая и карьерная транспортировка: Тяжелые транспортные средства, требующие надежных компонентов газораспределительного механизма, выдерживающих длительную эксплуатацию при высоких нагрузках.
- Мастерские по капитальному ремонту и восстановлению двигателей: стандартный товар для мастерских, специализирующихся на ремонте двигателей Weichai. Многие специалисты по ремонту заменяют распределительный механизм в рамках полного капитального ремонта клапанного механизма.
6. Преимущества для клиентов
- Восстановленные характеристики двигателя: точные фазы газораспределения обеспечивают оптимальное сгорание топлива, более плавный холостой ход и подачу полной мощности — именно для этого был разработан ваш двигатель Weichai.
- Сокращение времени простоя: прямая замена OEM означает отсутствие модификаций или установки методом проб и ошибок — автомобили быстрее возвращаются в эксплуатацию.
- Увеличенный срок службы: прецизионно отшлифованный профиль зубьев и термообработанный материал уменьшают износ сопрягаемых шестерен, продлевая срок службы всей зубчатой передачи.
- Упрощенная инвентаризация: один номер детали охватывает несколько моделей двигателей Weichai (WD615, WP10) и вариантов применения автомобилей — меньше SKU для дистрибьюторов и обслуживания автопарка.
- Универсальное снабжение: Помимо компонентов ГРМ, Tolizer поставляет детали клапанного механизма , комплекты коленчатого вала , комплекты прокладок двигателя , детали головки блока цилиндров , турбокомплекты и трубки , системы охлаждения двигателя , компоненты системы смазки , электрические детали двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы и компоненты гидравлической системы , что позволяет консолидировать закупки и снизить затраты на логистику.
- Прямые цены с завода: мы производим и поставляем напрямую, устраняя ненужные промежуточные слои, что особенно важно для оптовых заказов и долгосрочных соглашений о поставках.
- Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарка и клиентов послепродажного обслуживания по всему миру, поставляя надежные детали для SHACMAN, TONLY и других китайских марок грузовых автомобилей, в том числе для внедорожной и горнодобывающей техники.
Мы поможем вам обеспечить бесперебойную работу вашего двигателя. Свяжитесь с Tolizer сегодня, чтобы получить образцы, оптовые цены или техническую поддержку.
