612630040181 Направляющая клапана для Weichai WD615/WP10

612630040181 Направляющая клапана – для двигателей Weichai WP12/WP13

1. Обзор продукта

Если вы обслуживаете грузовики SHACMAN X6000, X3000 или HOWO с двигателями Weichai WP12 или WP13, вы знаете следующее: изношенные направляющие клапанов вызывают синий дым при холодном запуске, необъяснимый расход масла и нестабильность холостого хода.

Направляющая клапана представляет собой прецизионную втулку, запрессованную в головку блока цилиндров. Он удерживает шток клапана прямолинейным и поддерживает правильный зазор между штоком и направляющей. Когда направляющая изнашивается, клапан раскачивается на седле, что приводит к плохой герметизации, просачиванию масла в камеру сгорания и потере компрессии.

Мы — компания Shaanxi Tolizer Machinery Equipment Co., Ltd. , китайский поставщик, специализирующийся на компонентах двигателей и клапанных механизмов для тяжелых условий эксплуатации. Наша команда имеет более чем десятилетний опыт работы в международной цепочке поставок автомобильных запчастей.

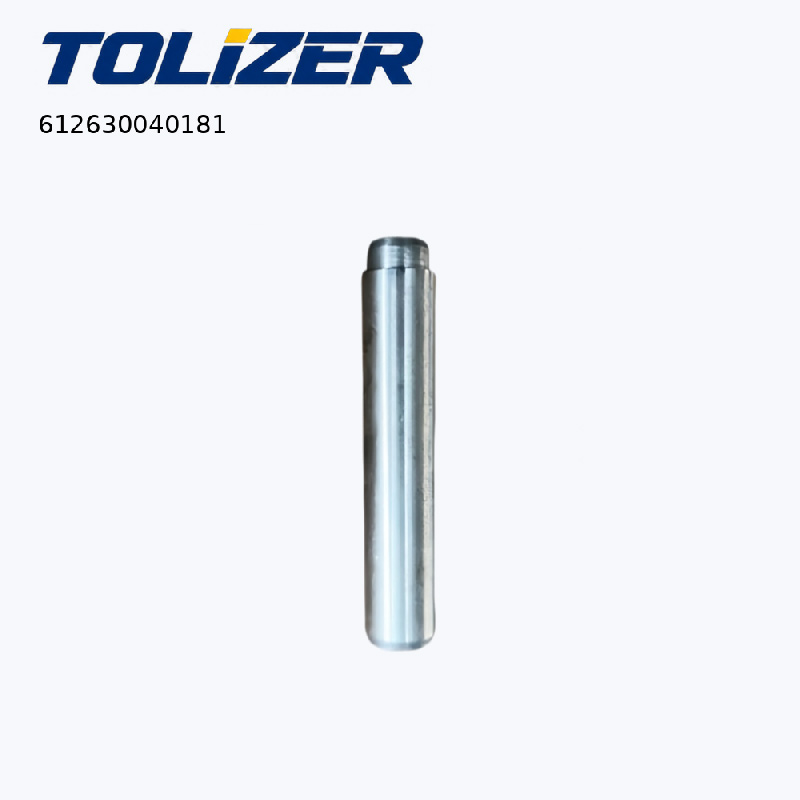

Наша направляющая клапана 612630040181 является прямой заменой оригинального компонента Weichai. Он подходит для дизельных двигателей Weichai WP12 и WP13, включая платформы SHACMAN X6000, X3000, F3000 и HOWO. Габариты: Д8×Д14×Д77 мм. Изготовлен из высококачественной легированной стали с прецизионным внутренним отверстием. Также совместим с карьерными самосвалами LGMG MT86/MT95.

Выбор этой направляющей клапана означает выбор втулки, которая восстанавливает правильный зазор и обеспечивает правильную посадку клапанов , чтобы ваш двигатель сохранял компрессию и работал чисто.

2. Подробная информация о продукте

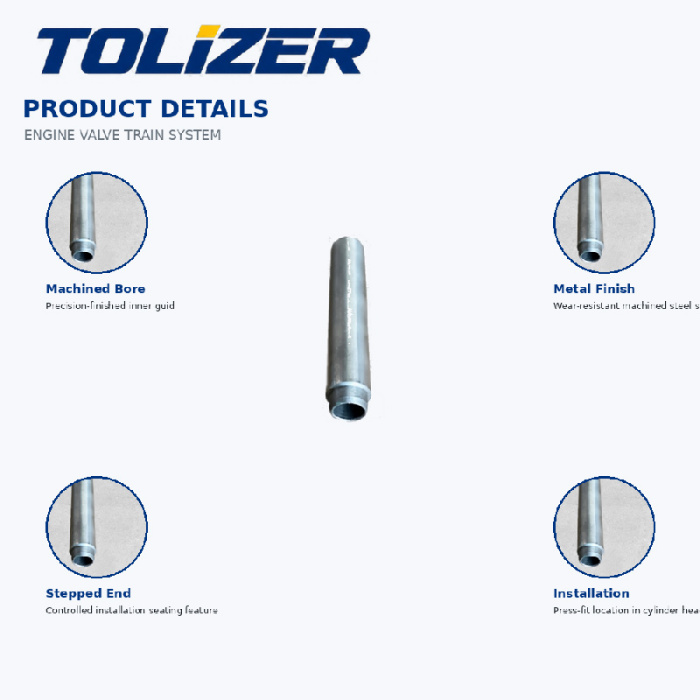

Детальное изображение продукта:

Обработка поверхности: Шлифование наружного диаметра для точной запрессовки. Внутреннее отверстие отточено по образцу штриховки, на котором сохраняется микромасляная пленка для смазки штока. Для хранения нанесено антикоррозийное покрытие.

Производственный процесс: Изготовлен из высококачественной легированной стали, подвергнут термообработке для придания твердости и износостойкости. Внутреннее отверстие отточено до точных допусков после термообработки для придания округлости и прямолинейности. Каждая единица проверена на предмет внутреннего диаметра, наружного диаметра и длины.

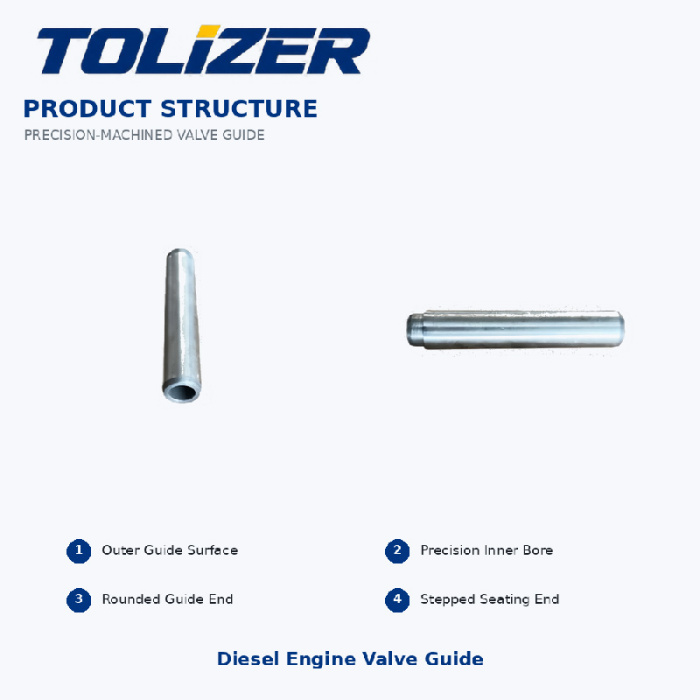

Структурная схема: Цилиндрическая втулка с прецизионным внутренним отверстием, шлифованным наружным диаметром для запрессовки и скошенными концами для легкой установки штока клапана. D8×D14×L77 мм соответствует отверстию головки блока цилиндров Weichai WP12/WP13 и стержню клапана.

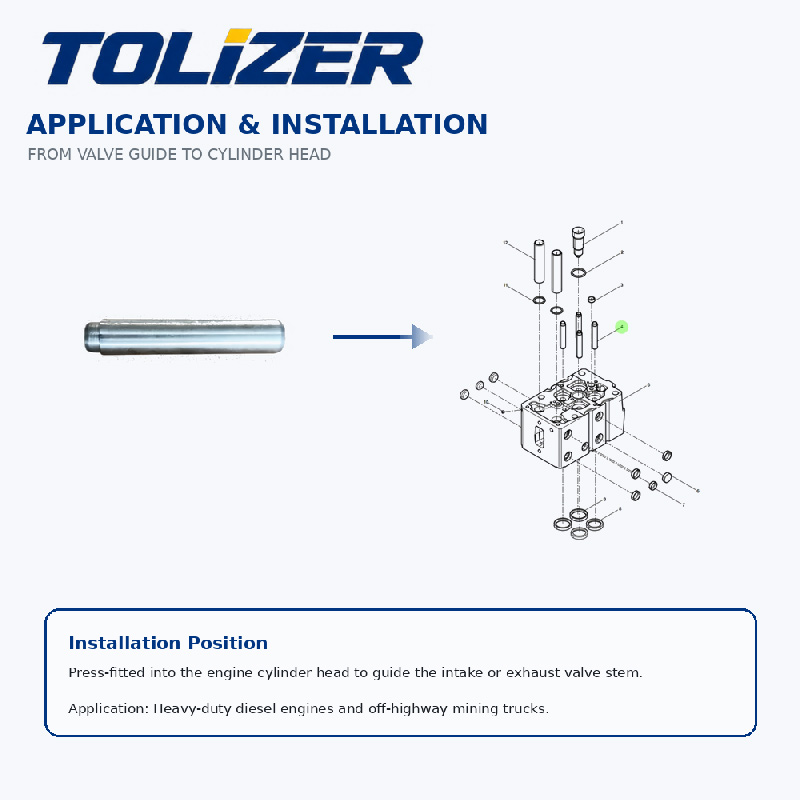

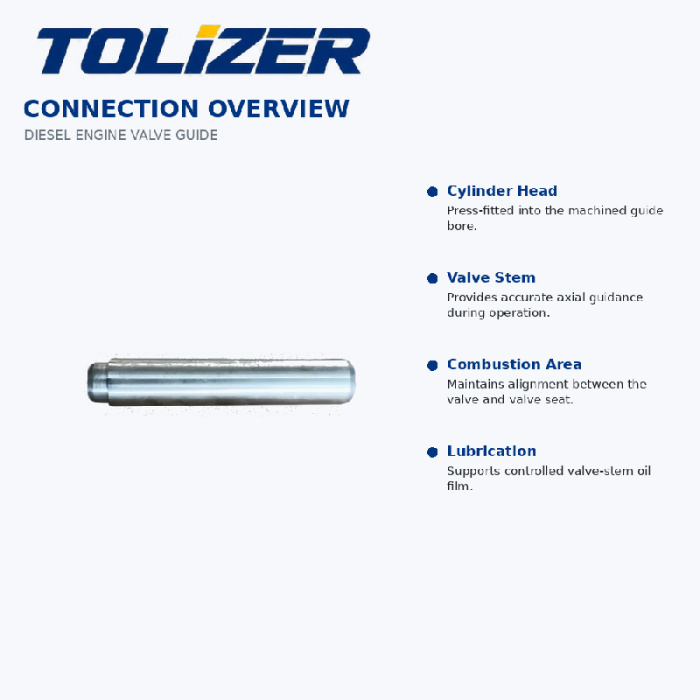

Место установки: Запрессовано в головку блока цилиндров сверху. Стержень клапана проходит через внутреннее отверстие. Направляющая слегка выступает над седлом пружины, обеспечивая правильную поддержку штока при полном подъеме клапана.

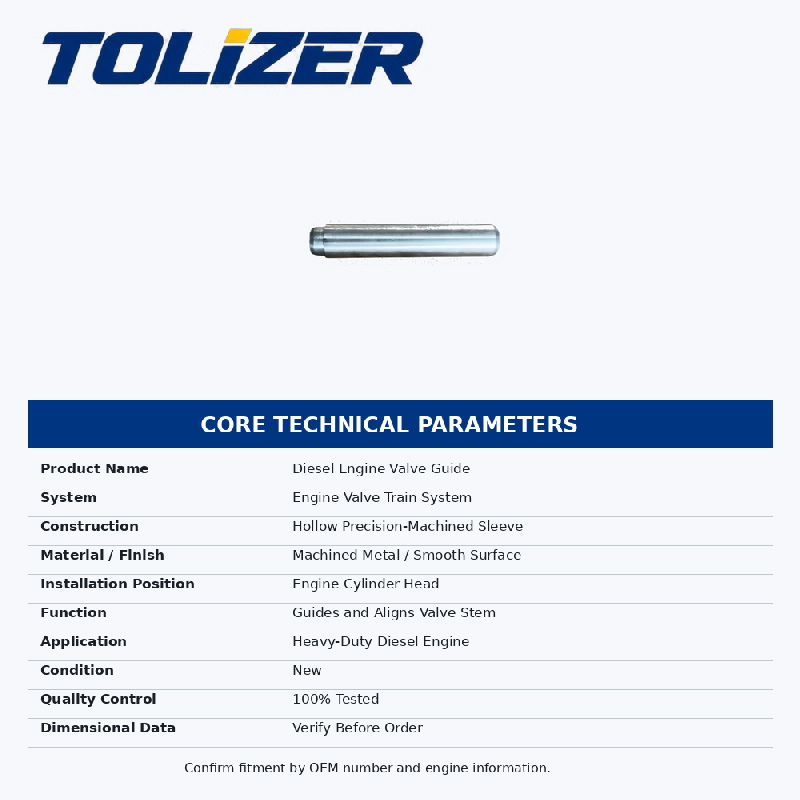

3. Технические характеристики

• Название продукта: Направляющая клапана/Направляющая стержня клапана
• Номер модели: 612630040181
• Перекрестная ссылка OEM: 1231611-00207-001, 4110001050028
• Размеры: Д8 × Д14 × Д77 мм.
• Материал: высококачественная легированная сталь.
• Отделка внутреннего отверстия: прецизионная поперечная штриховка.
• Покрытие внешнего диаметра: Шлифование для запрессовки
• Применение: дизельные двигатели серии Weichai WP12, WP13.
• Комплектация автомобиля: SHACMAN X6000, X3000, F3000; Синотрук ХОВО; Карьерные самосвалы LGMG MT86/MT95
• Вес: прибл. 0,05 кг за штуку
• Расчетный срок службы: более 500 000 км при нормальных условиях эксплуатации.
• Хранение: Сухое, чистое, защищенное от влаги и физических повреждений.


4. Особенности и преимущества продукта

Принцип продукта: Направляющая клапана удерживает шток клапана прямолинейным при его открытии и закрытии. Зазор между штоком и направляющей измеряется в сотых долях миллиметра — достаточно плотный, чтобы предотвратить раскачивание, и достаточно свободный, чтобы обеспечить смазку маслом. Когда зазор превышает предел эксплуатации, клапан не возвращается на свое место постоянно. Контакт седла становится неравномерным, компрессия падает, и масло проскальзывает мимо направляющей в камеру сгорания.

• Прецизионно отточенное внутреннее отверстие: штриховка удерживает микромасляную пленку на поверхности штока, уменьшая трение и износ, обеспечивая при этом свободное движение клапана во всем температурном диапазоне.
• Термически обработанная легированная сталь: выдерживает высокие температуры в месте расположения выпускного клапана, где износ направляющих наиболее серьезен на двигателях WP12/WP13.
• Правильный внешний диаметр прессовой посадки: шлифованный внешний диаметр обеспечивает надежную посадку с натягом без растрескивания головки или ослабления во время термоциклирования.
• Прямая установка OEM: D8×D14×L77 мм соответствует отверстию головки блока цилиндров Weichai WP12/WP13 и штоку клапана — вдавливается без изменений.
• Стандарты качества: Предприятие сертифицировано по стандарту ISO 9001. Каждая единица проверяется на внутренний диаметр, внешний диаметр, округлость и длину.
• Преимущество Tolizer: в отличие от направляющих других производителей с непостоянными допусками диаметра отверстия, которые вызывают преждевременный износ штока, наша втулка 612630040181 сохраняет круглость отверстия и зазор на протяжении всего срока службы.

5. Руководство по установке

Замена направляющих клапанов требует снятия головки блока цилиндров и использования специальных инструментов. Выполните следующие действия:

1. Подготовка: Снять головку блока цилиндров. Разберите клапанные пружины, фиксаторы и клапаны. Очистите головку, чтобы удалить остатки углерода и масла.
2. Измерьте существующий зазор: используйте циферблатный нутромер для измерения внутреннего диаметра направляющего отверстия на различной глубине. Вычтите внешний диаметр штока клапана (микрометр), чтобы определить текущий зазор. Сравните с лимитом обслуживания Weichai.
3. Снимите старые направляющие: с помощью привода направляющих клапана или гидравлического пресса вытолкните старые направляющие со стороны камеры сгорания к верхней части головки.
4. Очистите направляющие отверстия: Удалите весь нагар, масло и металлический мусор из отверстий головки. Осмотрите на предмет задиров и повреждений.
5. Охладите новые направляющие: поместите новые направляющие 612630040181 в морозильную камеру на 30–60 минут. Небольшая усадка облегчает установку и снижает риск истирания.
6. Установите новые направляющие: Нанесите чистое моторное масло на наружную поверхность направляющих. Вдавите каждую направляющую в головку до достижения заданной высоты выступа над гнездом пружины. Используйте пресс или подходящую отвертку — не стучите молотком.
7. Доведите до окончательного зазора: После установки отточите внутреннее отверстие направляющей до заданного зазора между штоком и направляющей. Это обеспечивает правильную масляную пленку и движение клапана.
8. Соберите и проверьте: установите новые маслосъемные колпачки, клапаны, пружины и фиксаторы. Установите головку блока цилиндров на место и затяните согласно спецификации. Запустите двигатель и проверьте наличие синего дыма при холодном запуске и расход масла в течение следующих нескольких сотен километров.

6. Сценарии применения

• SHACMAN X6000/X3000 Дальнемагистральные автопарки: Двигатели WP12 и WP13 в конфигурациях Евро 5/6 обычно изнашиваются направляющей выпускного клапана при большом пробеге. Замена направляющих при капитальном ремонте ГБЦ восстанавливает компрессию и устраняет синеву дыма.
• Тяжелые грузовики HOWO и Beiben: Строительные и грузовые автомобили с двигателями WP12 используют это руководство, когда головка снята, для замены седла клапана или клапана.
• Карьерные самосвалы LGMG MT86/MT95: двигатели WP12/WP13 в непрерывной работе с высокими нагрузками. Направляющие выпускных клапанов изнашиваются быстрее из-за постоянных температур выхлопных газов — эта направляющая является частой деталью при капитальном ремонте.
• Ремонт двигателей и механические мастерские: стандартный товар для мастерских по восстановлению головок цилиндров Weichai. Направляющие всегда заменяются при обработке головки под новые седла.

Примечание по диагностике: Износ направляющей клапана на двигателях WP12/WP13 вызывает симптомы, которые часто ошибочно диагностируются как плохие кольца или неисправные уплотнения штока. Следите за: синим дымом при холодном запуске , который исчезает после прогрева; синий дым при замедлении (высокий вакуум вытягивает масло мимо изношенных направляющих); расход масла при отсутствии внешних утечек и компрессии в пределах нормы; нестабильность холостого хода или случайные пропуски зажигания, поскольку клапан не садится равномерно. Единственным надежным измерением является зазор между штоком и направляющей: измерьте внутренний диаметр направляющего отверстия с помощью циферблатного нутромера и наружный диаметр штока с помощью микрометра на разных глубинах. Если зазор превышает сервисный предел Weichai, замените направляющие перед повторной сборкой головки.

7. Преимущества для клиентов

• Восстановление сжатия: новые направляющие последовательно возвращают клапан на седло, восстанавливая сжатие и мощность, потерянную из-за изношенных направляющих.
• Уменьшение расхода масла: малый зазор между штоком и направляющей предотвращает просачивание масла в камеру сгорания, уменьшая синий дым и расход масла.
• Сокращение времени простоя: прямые заводские размеры запрессовываются без изменений во время капитального ремонта головки блока цилиндров — не требуется никакой механической обработки головки, кроме стандартной обработки седла.
• Увеличенный срок службы головки: замена направляющих с соблюдением правильных интервалов технического обслуживания предотвращает износ штока и наконечника клапана, который потребует замены клапана при следующем капитальном ремонте.
• Комплексный поиск: Помимо направляющих клапанов, Tolizer поставляет детали клапанного механизма , детали головки блока цилиндров , комплекты прокладок двигателя , комплекты коленчатых валов , турбокомплекты и трубы , системы охлаждения двигателя , системы смазки , электрические детали двигателя , жгуты проводов , детали электронного управления , модули связи , высоковольтные системы и компоненты гидравлической системы , что позволяет консолидировать закупки и снизить затраты на логистику.
• Глобальное обслуживание: мы обслуживаем дистрибьюторов, операторов автопарка и клиентов послепродажного обслуживания по всему миру для SHACMAN, TONLY и других китайских марок грузовых автомобилей, в том числе для внедорожной и горнодобывающей техники.

Видите синий дым при холодном запуске двигателя WP12 или WP13? Перед заменой маслосъемных колпачков измерьте зазор между штоком и направляющей. Если он не соответствует техническим характеристикам, одни только уплотнения не помогут исправить ситуацию. Отправьте нам модель вашего двигателя и текущий расход масла. Мы подтвердим, что 612630040181 подходит для вашей головки блока цилиндров, и ответим вам ценой, временем выполнения заказа и данными проверки размеров.

Свяжитесь с Tolizer сегодня, чтобы обеспечить поставку направляющих клапана.
