Датчик давления воздуха 37578100 BZ37578100 оптом

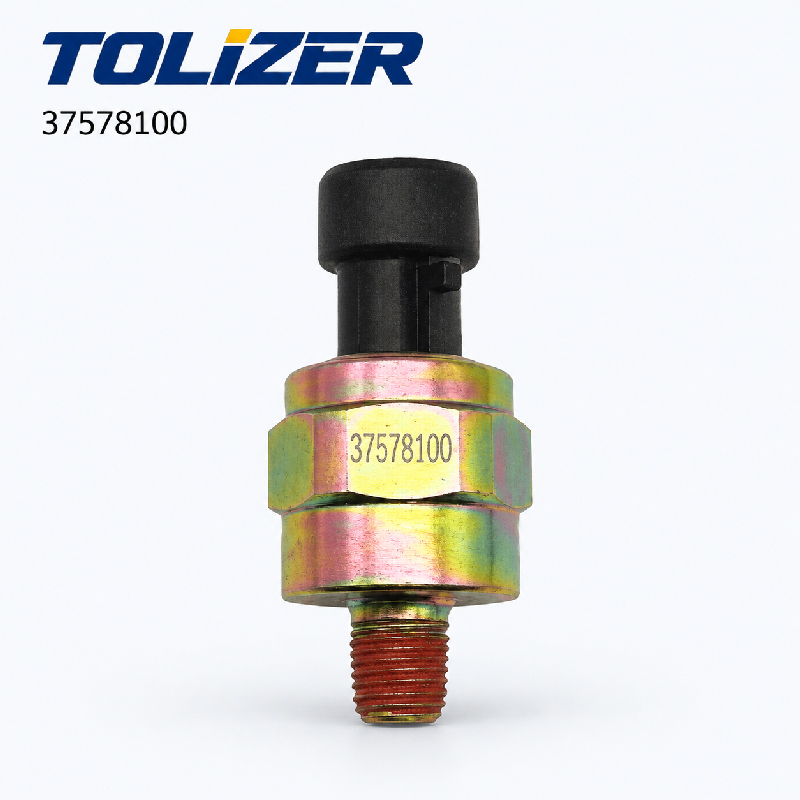

1. 37578100 Датчик давления воздуха для Shacman Delong F3000 X3000 M3000

Датчик давления воздуха 37578100 представляет собой переключатель сигнализации низкого давления OEM-класса для тяжелых грузовиков Shacman Delong. Он контролирует давление в тормозном резервуаре и выдает предупреждение, когда давление падает ниже безопасного порога. Прямо подходит для F3000, X3000 и M3000 , взаимозаменяем с BZ37578100 , XQ047395 и DZ97189711201 . Являясь критически важной с точки зрения безопасности частью группы тормозной системы и электроэлектроники , он предотвращает выход из строя тормозов, вызванный недостаточным давлением воздуха.

TOLIZER также поставляет линии рулевой системы , оси в сборе , оси для тяжелых условий эксплуатации и модульного шасси для грузовиков Shacman, Tonly, SINOTRUK, LiuGong и FAW, что позволяет осуществлять консолидированные заказы.

2. Обзор продукта

2.1 Функция и принцип работы

Это чувствительный к давлению переключатель в контуре пневматического тормоза. Он считывает пластовое давление через герметичную диафрагму. Когда давление падает ниже заданного значения сигнализации (обычно 0,55–0,70 МПа), внутренний контакт замыкается и замыкает цепь контрольной лампы приборной панели. Когда давление возвращается в норму, контакт размыкается и предупреждение исчезает. В отличие от датчика манометра, это специальный предохранительный выключатель, рассчитанный на повторную циклическую работу.

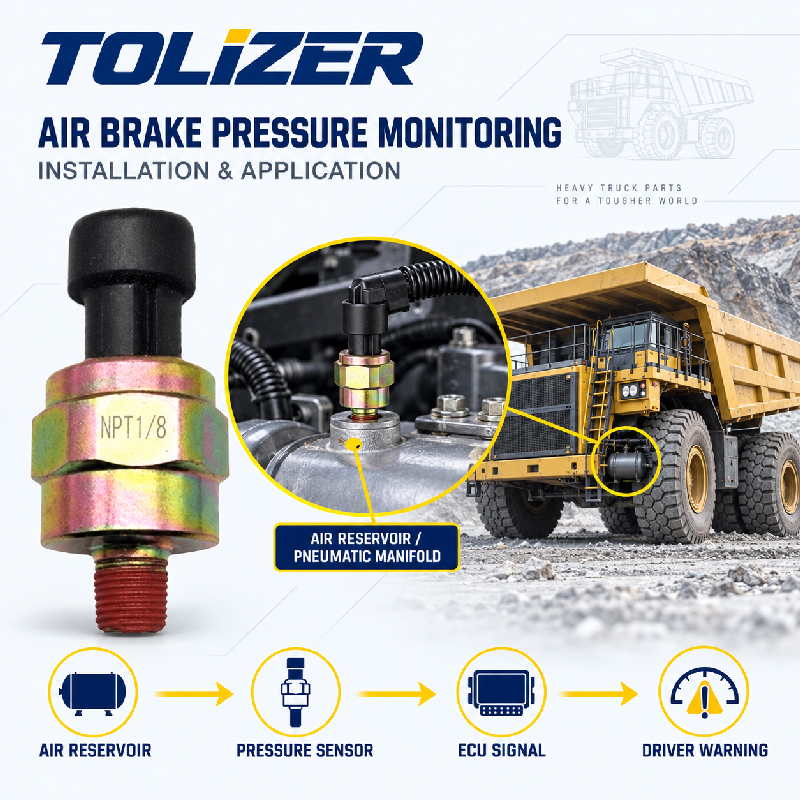

2.2 Место установки

Ввинчивается в воздушный резервуар или в отверстие на блоке тормозных клапанов. На Shacman Delong F3000 и X3000 он обычно находится на резервуаре первичного воздуха рядом со сливным клапаном или на четырехконтурном защитном клапане. Для доступа требуется гаечный ключ и запасная уплотнительная шайба. Разъем подключается непосредственно к существующему жгуту проводов.

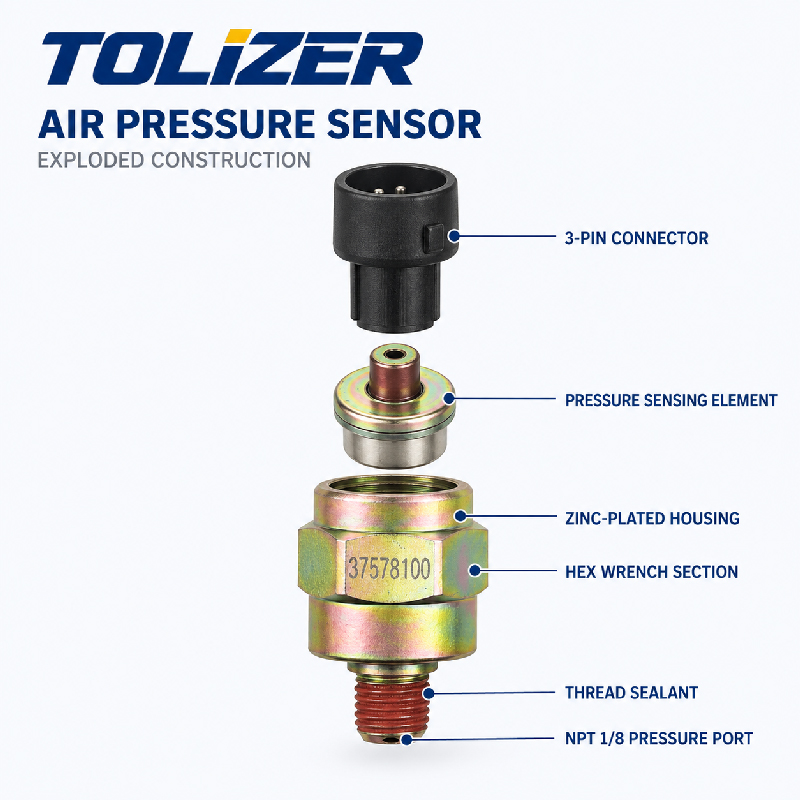

2.3 Материал и производство

Корпус выполнен из стеклонаполненного нейлона или армированного инженерного пластика, устойчивого к вибрации, маслу и дорожной соли. Резьбовой порт изготовлен из латуни или оцинкованной стали для предотвращения коррозии. Диафрагма представляет собой прецизионную резиновую смесь, обеспечивающую гибкость при низких температурах и длительный срок службы. Контакты покрыты серебром для уменьшения искрения и обеспечения надежного переключения. Перед упаковкой каждое устройство проверяется на точность заданного значения и герметичность.

2.4 В коробке

• 1 x 37578100 Датчик давления воздуха/выключатель сигнализации низкого давления
• Уплотнительная шайба
• Антистатический пакет с номером детали и этикеткой партии.
• Экспортная коробка, паллетизированная по запросу.

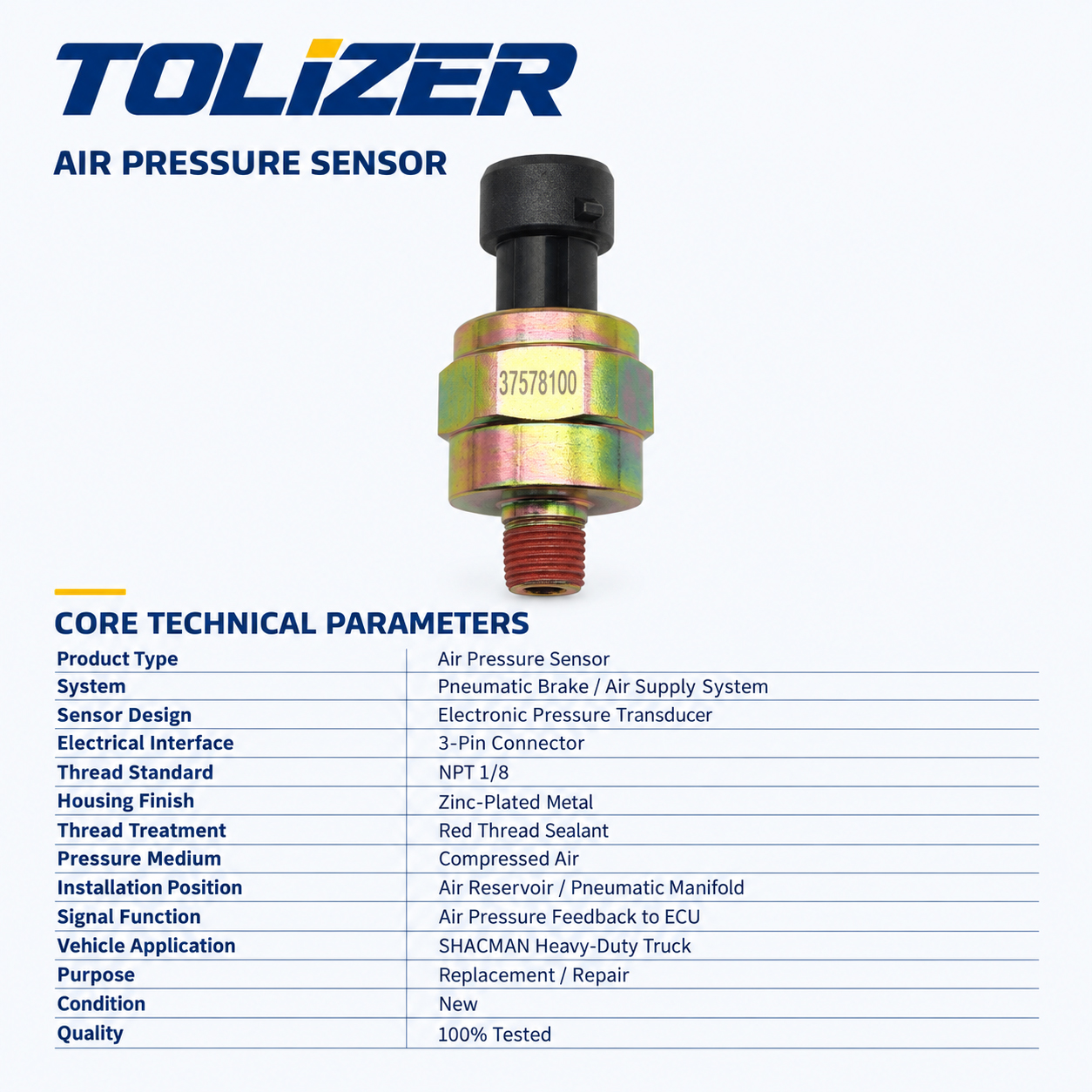

3. Технические характеристики

• Номер детали: 37578100 (взаимозаменяем с BZ37578100, XQ047395, DZ97189711201)
• Тип: Датчик давления воздуха/сигнализатор низкого давления
• Материал: корпус из стеклонаполненного нейлона, резьба из латуни или оцинкованной стали, посеребренные контакты.
• Тема: Метрическая резьба, соответствующая OEM-производителю
• Рабочее напряжение: 24 В постоянного тока (12 В доступно по запросу)
• Выходной сигнал: Контакт переключателя (нормально разомкнутый, закрывается при низком давлении)
• Диапазон давления: типично 0–10 бар
• Уставка сигнализации: откалибрована в соответствии со спецификацией Shacman OEM (обычно 0,55–0,70 МПа).
• Рабочая среда: Сжатый воздух (тормозная система).
• Рабочая температура: от -40°C до +100°C.
• Хранение: Сухое, вентилируемое, от 0°C до 40°C, избегайте солнечного света.
• Подходит для автомобилей: Shacman Delong F3000, X3000, M3000 и других тяжелых грузовиков Shacman.
• Упаковка: индивидуальный пакет, экспортная коробка, поддон по запросу.

Для полного обслуживания тормозов объедините их с клапанами тормозной системы , компонентами рулевой системы и деталями узла оси в одном заказе.

4. Особенности и преимущества продукта

4.1 Ключевые особенности

• Подходит для Shacman Delong: оригинальная резьба, разъем и точка сигнализации, без адаптера или перемонтажа.
• Точная уставка: откалибрована в соответствии со спецификацией OEM для правильной активации предупреждения.
• Герметичная диафрагма: устойчива к влаге, переносу масла и экстремальным температурам.
• Посеребренные контакты: уменьшают искрение и обеспечивают надежное переключение в течение сотен тысяч циклов.
• Коррозионностойкая резьба: латунь или оцинкованная сталь предотвращает заедание в отверстии резервуара.
• Отслеживание партии: код партии на картонной упаковке ускоряет разрешение гарантийных обязательств.

4.2 Как это сравнивается

В недорогих переключателях используется простая конструкция пружин и контактов с широким допуском, что приводит к запоздалому или раннему предупреждению или утечкам через несколько месяцев. Установки ТОЛИЗЕР проходят испытания на точность заданных значений и герметичность. Посеребренные контакты и герметичная диафрагма продлевают срок службы в условиях повышенной вибрации в шасси грузовых автомобилей.

5. Этапы установки

1. Припаркуйтесь на ровной площадке и полностью осушите воздушную систему.
2. Отсоедините минус аккумуляторной батареи , чтобы защитить электрическую цепь.
3. Найдите старый датчик на воздушном резервуаре или блоке тормозных клапанов.
4. Отсоедините разъем , нажав на фиксатор.
5. Снимите старый датчик с помощью гаечного ключа; подготовьте контейнер для остаточного воздуха или влаги.
6. Очистите резьбовое отверстие и осмотрите уплотнительную поверхность.
7. Установите новую уплотнительную шайбу и вкрутите новый датчик вручную.
8. Затяните с указанным моментом, не пережимая уплотнение.
9. Подсоедините жгут проводов до щелчка фиксатора.
10. Подсоедините аккумулятор, запустите двигатель и доведите давление воздуха до нормального.
11. Проверьте наличие утечек в порте датчика с помощью мыльной воды.
12. Проверьте функцию предупреждения , медленно выпустив воздух и убедившись, что сигнализация активируется при правильном давлении.

Примечание. Если после замены контрольная лампа продолжает гореть, проверьте заземление жгута проводов и лампочку, прежде чем предположить, что новый переключатель неисправен.

6. Сценарии применения

6.1 Shacman Delong F3000, X3000 и M3000

Эти платформы охватывают большую часть производства тяжелых грузовиков Shacman. 37578100 — это стандартный переключатель сигнализации низкого давления для всех них. Общие симптомы неисправности включают в себя то, что контрольная лампа продолжает гореть при нормальном давлении, лампа никогда не загорается при низком давлении или прерывистое мерцание на неровностях.

6.2 Диагностические признаки и коды неисправностей

• P163900 — Слишком низкое напряжение сигнала датчика давления воздуха
• B110005 — цепь датчика давления воздуха обрыв или короткое замыкание
• Сигнальная лампа низкого давления воздуха горит при нормальном давлении в резервуаре
• Контрольная лампа не работает при сбросе давления
• Периодическое предупреждение при движении по неровной дороге
• Утечка воздуха в резьбе или разъеме датчика

Перед заменой переключателя проверьте контакты разъема жгута проводов и путь заземления. Проверка целостности подтверждает правильность открытия и закрытия.

6.3 Строительные, горнодобывающие и логистические флоты

Грузовики Shacman Delong широко используются в строительстве, горнодобывающей промышленности и в логистике на дальние расстояния. Загрязнение воздушной системы и вибрация ускоряют износ переключателей. TOLIZER поставляет детали для этих автопарков вместе с линиями по производству мостов для тяжелых условий эксплуатации , сборок мостов и модульных шасси , поэтому группы технического обслуживания могут получить полный комплект для обслуживания в одном заказе.

7. Преимущества для клиентов

• Повышенная безопасность: Надежное предупреждение о низком давлении защищает водителей и груз.
• Меньше ложных срабатываний: точная уставка позволяет избежать ненужных остановок.
• Снижение затрат на техническое обслуживание: длительный срок службы снижает частоту замены.
• Комплексный поиск: объедините детали тормозной системы , системы рулевого управления , оси в сборе , оси для тяжелых условий эксплуатации и модульного шасси в одном заказе.
• Поддержка смешанного парка: запчасти для грузовиков Shacman, Tonly, SINOTRUK, LiuGong и FAW от одного поставщика.
• Глобальная логистика: гибкие условия Инкотермс и несколько портов отправления позволяют прогнозировать стоимость доставки.

Для получения оптовых цен и консолидированных заказов, включая детали головки блока цилиндров , турбокомплекты и трубки , комплекты прокладок двигателя , электрическую электронику , систему рулевого управления , ось в сборе , ось для тяжелых условий эксплуатации , тормозную систему и модульное шасси , свяжитесь с TOLIZER, указав количество, модель автомобиля и порт назначения.
