Датчик температуры в салоне 81619306070 Shacman на продажу

1. 81619306070 Датчик температуры в салоне для Shacman Delong X3000 F3000 M3000

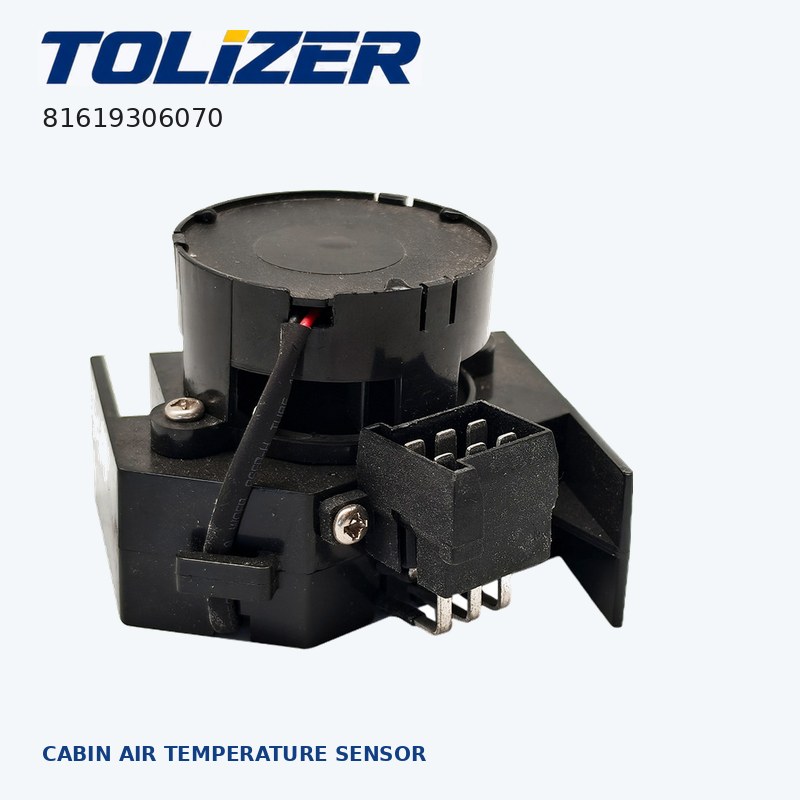

Датчик температуры кабины 81619306070 представляет собой датчик температуры в помещении OEM-класса для тяжелых грузовиков Shacman Delong. Он контролирует температуру воздуха внутри кабины и передает точный сигнал сопротивления NTC на модуль управления HVAC, который регулирует мощность обогрева и охлаждения для поддержания заданной температуры. Этот датчик напрямую подходит для платформ Shacman Delong X3000, F3000, F2000 и M3000 . Тот же номер оригинального оборудования 81.61930.6070 также используется MAN, что обеспечивает межбрендовую совместимость для европейских дистрибьюторов грузовых автомобилей. Являясь ключевым компонентом электроэлектроники и систем отопления, вентиляции и кондиционирования кабины, он обеспечивает правильный климат-контроль и комфорт водителя на дальних маршрутах.

TOLIZER поставляет этот датчик вместе с деталями головки блока цилиндров , комплектами прокладок двигателя , компонентами тормозной системы и системы рулевого управления для автомобилей Shacman, Tonly, SINOTRUK, LiuGong и FAW, что позволяет дистрибьюторам объединять заказы на кабину и шасси в одной поставке.

2. Обзор продукта

2.1 Функция и принцип работы

В этом датчике используется термистор с отрицательным температурным коэффициентом (NTC) для измерения температуры воздуха в салоне. По мере повышения температуры сопротивление термистора уменьшается по калиброванной кривой. Модуль управления HVAC считывает это сопротивление как сигнал напряжения и использует его для регулировки скорости вентилятора, положения заслонки смешивания воздуха и включения компрессора. Без точного сигнала система не сможет поддерживать заданную температуру, в результате чего в кабине будет слишком холодно зимой или слишком тепло летом.

На грузовиках Shacman Delong X3000 и F3000 датчик установлен в области приборной панели рядом с блоком вентилятора. Он обеспечивает опорную температуру, используемую логикой автоматического климат-контроля. Дрейфующий датчик может привести к тому, что кондиционер будет подавать горячий воздух, обогреватель — холодный воздух или вентилятор будет работать непрерывно на максимальной скорости.

2.2 Место установки

Устанавливается на приборной панели или корпусе вентилятора внутри кабины, обычно рядом с рулевой колонкой или за обшивкой приборной панели. Датчик удерживается зажимом или одним винтом и подключается к жгуту с помощью небольшой герметичной заглушки. Для доступа необходимо снять нижнюю панель приборной панели или крышку вентилятора.

2.3 Материал и производство

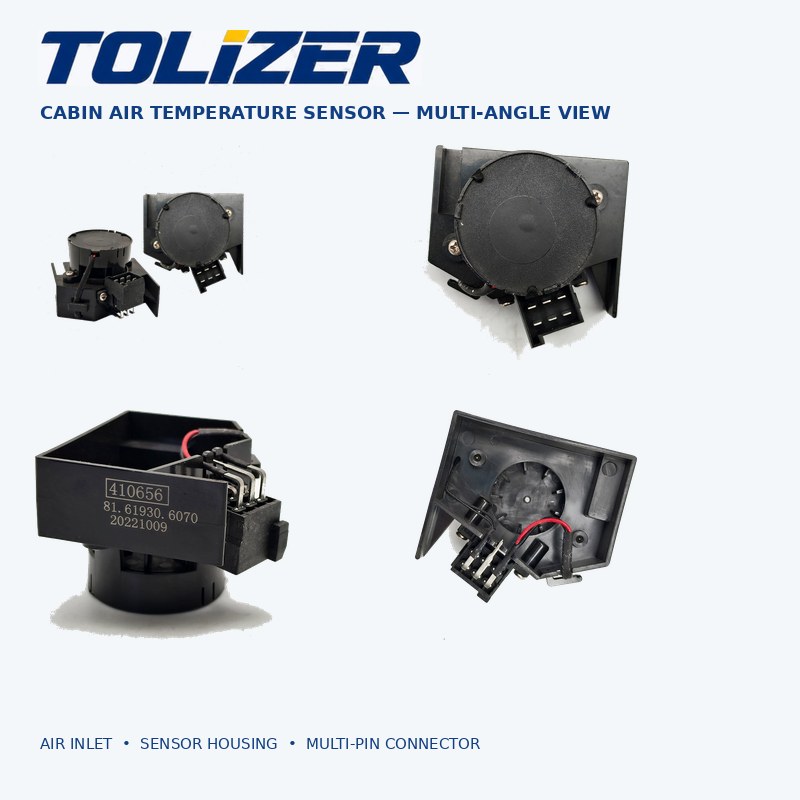

Корпус изготовлен из армированного инженерного пластика, устойчивого к воздействию тепла, вибрации и химикатов для чистки приборной панели. Термистор NTC залит эпоксидной смолой для защиты от пыли и влаги. Клеммы позолочены для поддержания низкого контактного сопротивления в течение всего срока службы автомобиля. Перед упаковкой каждое устройство проверяется на соответствие кривой зависимости сопротивления от температуры OEM.

2.4 В коробке

• 1 x 81619306070 Датчик температуры в салоне
• Антистатический пакет с номером детали и этикеткой партии.
• Экспортная коробка, паллетизированная по запросу.

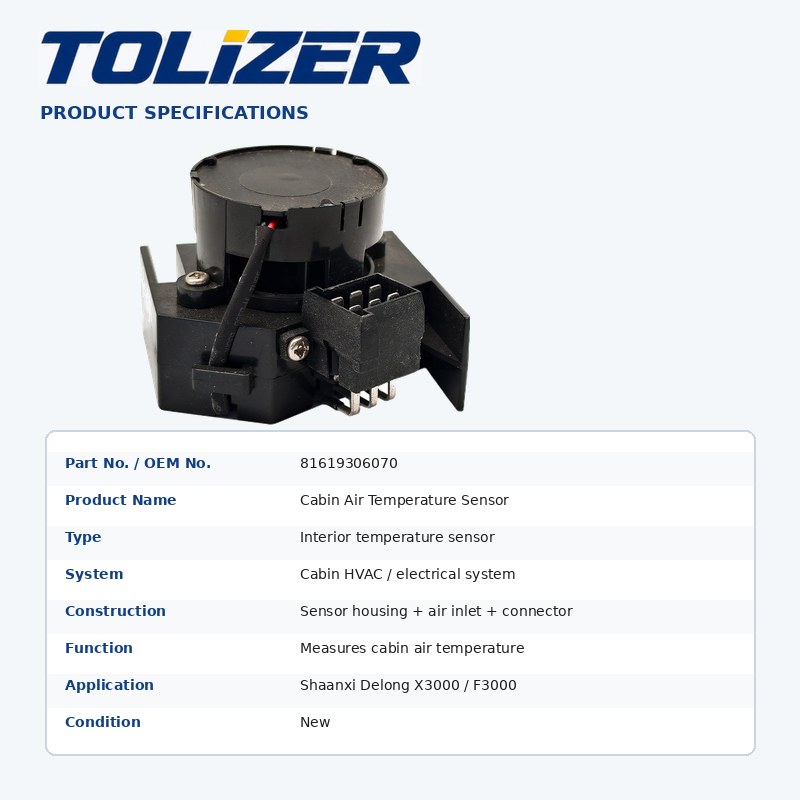

3. Технические характеристики

• Номер детали: 81619306070 (перекрестная ссылка 81.61930.6070)
• Связанный номер: DZ97189585732
• Тип: Датчик температуры кабины NTC/датчик температуры в помещении
• Материал: усиленный пластиковый корпус, элемент NTC с эпоксидной изоляцией, позолоченные клеммы.
• Рабочее напряжение: 24 В (12 В доступно по запросу)
• Выходной сигнал: переменное сопротивление, кривая NTC, соответствующая модулю Shacman HVAC.
• Диапазон измерения: от -40°C до +80°C
• Точность: ±0,5°C
• Рабочая среда: воздух кабины
• Степень защиты: IP54.
• Подходит для автомобилей: Shacman Delong X3000, X5000, F3000, F2000, M3000; МАН ТГА/ТГС

Для полного обслуживания кабины и шасси объедините их с тормозной системой , системой рулевого управления , осью в сборе и осями для тяжелых условий эксплуатации в одном заказе.

4. Особенности и преимущества продукта

4.1 Ключевые особенности

• Кривая NTC, соответствующая OEM-производителю: откалибрована по модулю Shacman HVAC, поэтому система климат-контроля работает точно так, как задумано.
• Позолоченные клеммы: поддерживают низкое контактное сопротивление во время термических циклов, избегая ошибочных показаний температуры.
• Эпоксидная изоляция: защищает термистор от пыли, влаги и вибрации внутри приборной панели.
• Усиленный пластиковый корпус: устойчив к воздействию тепла и химикатов для чистки приборной панели.
• Прямая установка: оригинальный разъем и монтажный зажим, адаптер или перепроводка не требуются.
• Межбрендовая совместимость: один номер детали подходит для автомобилей Shacman Delong и MAN, что снижает сложность складского запаса.
• Отслеживание партии: код партии на картонной упаковке ускоряет разрешение гарантийных обязательств.

4.2 Как это сравнивается

В недорогих датчиках салона часто используется обычный элемент NTC с приблизительной кривой, из-за чего система климат-контроля превышает или занижает заданную температуру. На грузовиках Shacman и MAN это проявляется в том, что кондиционер дует горячим воздухом летом или обогреватель не обогревает кабину зимой. Установки TOLIZER проверяются по таблице устойчивости OEM в нескольких температурных точках. Позолоченные клеммы и эпоксидное покрытие также продлевают срок службы по сравнению с негерметичными альтернативами.

4.3 Покрытие перекрестных ссылок

Этот датчик известен под несколькими номерами деталей на разных рынках. Номер оригинального оборудования 81.61930.6070 используется MAN, а DZ97189585732 — это родственный номер Shacman для той же функции на грузовиках X3000 и X5000. Дистрибьюторы, обслуживающие смешанные автопарки, могут использовать номер детали TOLIZER для нескольких записей в каталоге.

5. Этапы установки

1. Выключите зажигание и отсоедините минус аккумуляторной батареи, чтобы защитить модуль HVAC.
2. Снимите нижнюю панель приборной панели или крышку вентилятора, чтобы получить доступ к датчику.
3. Найдите датчик возле корпуса вентилятора или за обшивкой приборной панели.
4. Отсоедините электрический разъем , нажав на фиксатор.
5. Освободите монтажный зажим или выверните крепежный винт.
6. Извлеките старый датчик из монтажного положения.
7. Вставьте новый датчик в монтажный зажим или кронштейн.
8. Подсоедините жгут проводов до щелчка фиксатора.
9. Установите на место панель приборной панели или крышку вентилятора.
10. Подсоедините аккумулятор и запустите двигатель. Проверьте систему HVAC как в режиме обогрева, так и в режиме охлаждения.

Примечание. Если после замены климат-контроль по-прежнему работает неправильно, проверьте модуль HVAC и двигатель вентилятора, прежде чем прийти к выводу, что датчик неисправен.

6. Сценарии применения

6.1 Shacman Delong X3000, F3000 и M3000

Эти платформы охватывают большую долю производства тяжелых грузовиков Shacman. 81619306070 — это стандартный датчик температуры в салоне автоматической системы климат-контроля на всех них. Распространенные симптомы неисправности включают в себя подачу горячего воздуха из кондиционера, из обогревателя в дуть холодный воздух, вентилятор постоянно работает на максимальной скорости или температура в салоне никогда не достигает заданного значения.

6.2 Диагностические подсказки для мастерских

• Система HVAC не охлаждает или не нагревает, как установлено
• На дисплее климат-контроля неточные показания температуры в салоне.
• Вентилятор постоянно работает на максимальной скорости
• Система климат-контроля показывает неисправность цепи датчика
• Показания температуры застряли на фиксированном значении
• Прерывистая работа системы отопления, вентиляции и кондиционирования на неровностях

Перед заменой датчика проверьте контакты разъема жгута проводов и модуль HVAC. Тест обратного датчика подтверждает, правильно ли изменяется сопротивление в зависимости от температуры в салоне.

6.3 Строительные, горнодобывающие и логистические флоты

Грузовики Shacman Delong широко используются в строительстве, горнодобывающей промышленности и в логистике на дальние расстояния, где комфорт водителя напрямую влияет на производительность. В таких условиях пыль и вибрация ускоряют износ датчиков. TOLIZER поставляет детали для этих автопарков наряду с линиями по производству мостов для тяжелых условий эксплуатации , сборок мостов и модульных шасси , поэтому группы технического обслуживания могут получить полный комплект для обслуживания в одном заказе. Кросс-совместимость MAN также делает этот датчик привлекательным для дистрибьюторов, обслуживающих европейские парки грузовых автомобилей.

7. Преимущества для клиентов

• Восстановленный комфорт в салоне: точные сигналы температуры гарантируют, что система HVAC поддерживает заданную температуру в любое время года.
• Меньше жалоб водителей: правильный климат-контроль снижает утомляемость на дальних маршрутах.
• Один номер детали, множество автомобилей: перекрестная совместимость с Shacman и MAN упрощает складские запасы для дистрибьюторов.
• Универсальный поиск: объедините детали головки блока цилиндров , комплекты прокладок двигателя , тормозную систему , систему рулевого управления и детали оси в одном заказе, сокращая грузовые и таможенные обработки.
• Поддержка смешанного автопарка: запчасти для автомобилей Shacman, Tonly, SINOTRUK, LiuGong и FAW от одного поставщика.
• Глобальная логистика: гибкие условия Инкотермс и несколько портов отправления позволяют прогнозировать стоимость доставки.

Для получения оптовых цен и консолидированных заказов, включая детали головки блока цилиндров , турбокомплекты и трубки , комплекты прокладок двигателя , электрическую электронику , систему рулевого управления , ось в сборе , ось для тяжелых условий эксплуатации , тормозную систему и модульное шасси , свяжитесь с TOLIZER, указав количество, модель автомобиля и порт назначения.
